Главный модуль
Модуль
формирования файла
kml
Модуль
взаимодействия с
базой данных
Модуль расшифровки
описания радиобуя
Модуль
преобразования
времени
Модуль изменения
настроек
Модуль записи на
диск
Рисунок 25 - Структурная схема приложения отображения
Таблица 12
Описание программных модулей приложения отображения
№
Идентифика
тор модуля
Наименование
модуля
Функции модуля
1
Main
Главный модуль
Инициирует вызов и активизацию основных
программных модулей системы
2
ChangePref
Модуль изменения
настроек
Устанавливает параметры работы
программы в зависимости от выбора
пользователя
3
ReadData
Модуль
взаимодействия с
базой данных
Производит выборку требуемых данных из
базы данных
4
Beackon
Decode
Модуль
расшифровки
описания
радиобуя
Декодирует сообщение радиобуя для
извлечения данных о его типе и стране
принадлежности
5
MakeKML
Модуль
формирования
файла kml
Модуль формирования файла kml на основе
выбранных из базы данных сведений и с
учетом настроек пользователя
6
TimeToGMT
Модуль
преобразования
времени
Преобразует время в требуемый формат
7
FileSave
Модуль записи на
диск
Осуществляет запись сформированного
файла на диск
Структурная схема отображает процесс формирования kml-файла,
который представляет трѐхмерные геопространственные данных программе
«Google Планета Земля». Данный режим работы не носит регулярную основу и
63
загружается в программу в процессе презентаций и демонстраций результатов
работы приемо-передающих станций.
3.3 Контрольный пример реализации проекта и его описание
Далее приведен контрольный пример работы системы. Система
рассчитана на автоматическую круглосуточную работу, не требующую
вмешательства оператора, в части приема сигналов от аварийных радиобуев
системы КОСПАС-САРСАТ, формирования отчетных файлов утвержденного
формата и передачи их в международный координационно вычислительный
центр. Периодический контроль оператора требуется только для исключения
нештатных ситуаций в работе станций.
Рассмотрим цикл работы на примере низкоорбитальной станции:
Так как станция работает с движущимися космическими аппаратами и
число этих аппаратов не столь велико, что бы в зоне видимости станции мог
постоянно находится один из них, то большую часть времени станция
находится в режиме ожидания сеанса связи (рисунок 26).

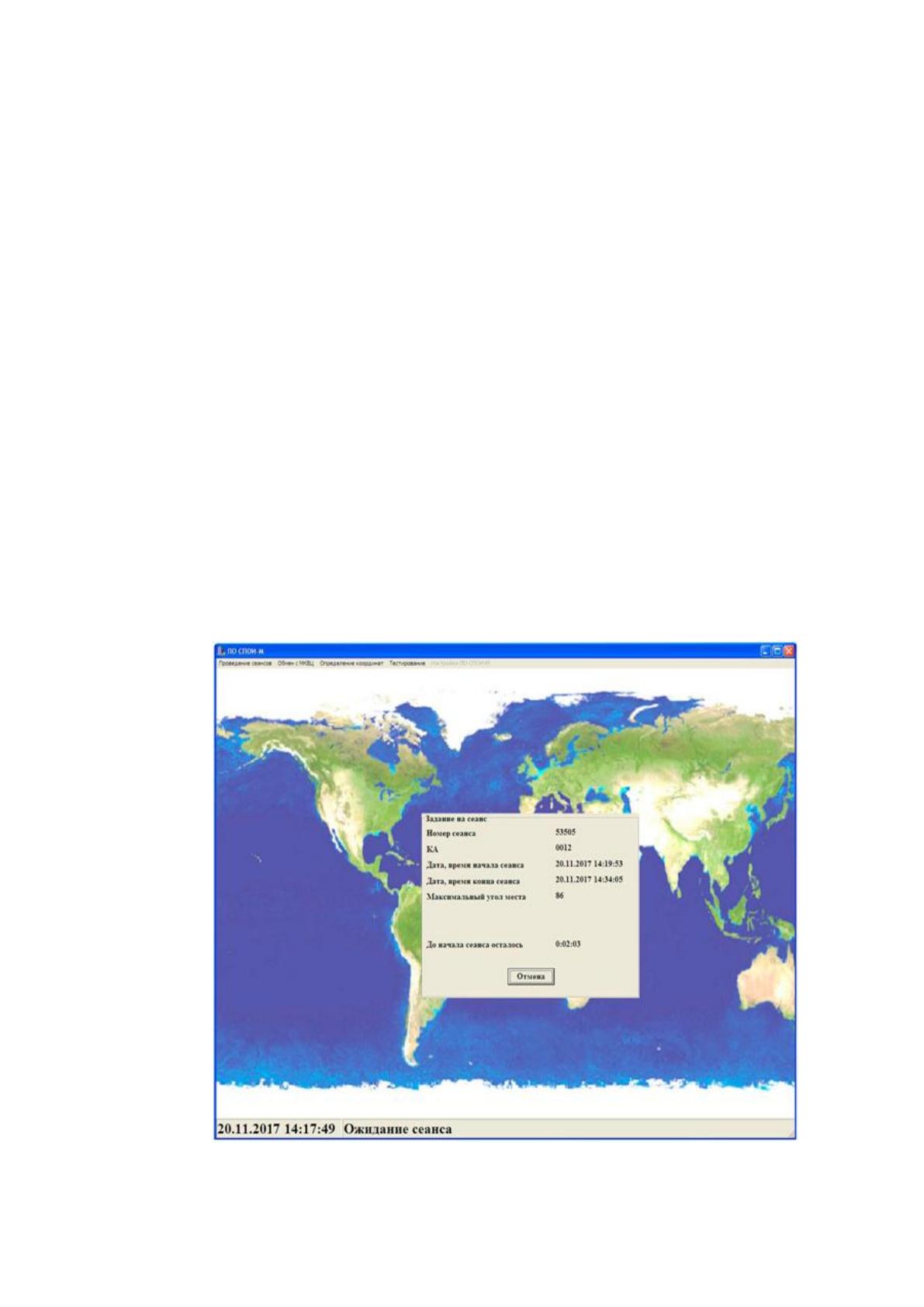

Рисунок 26 - НССПС в режиме ожидания сеанса связи
64
За некоторое время до вхождения космического аппарата в зону
видимости станции происходит автоматический вывод антенны в исходную
точку и дальнейшее отслеживание траектории аппарата во время приема
данных (рисунок 27).
Рисунок 27 - Ведение и прием данных с КА во время сеанса связи.
После окончания сеанса происходит выделение данных из принятого
сигнала, запуск программы обработки и передачи данных, запись информации
в базу данных, формирование отчетных файлов и передача их в
международный координационно вычислительный центр (рисунок 28), а также
запись сформированных файлов на диск (рисунок 29) и запись журнала работы
(рисунок 30).
Затем система вновь уходит в режим ожидания следующего сеанса
связи.
65

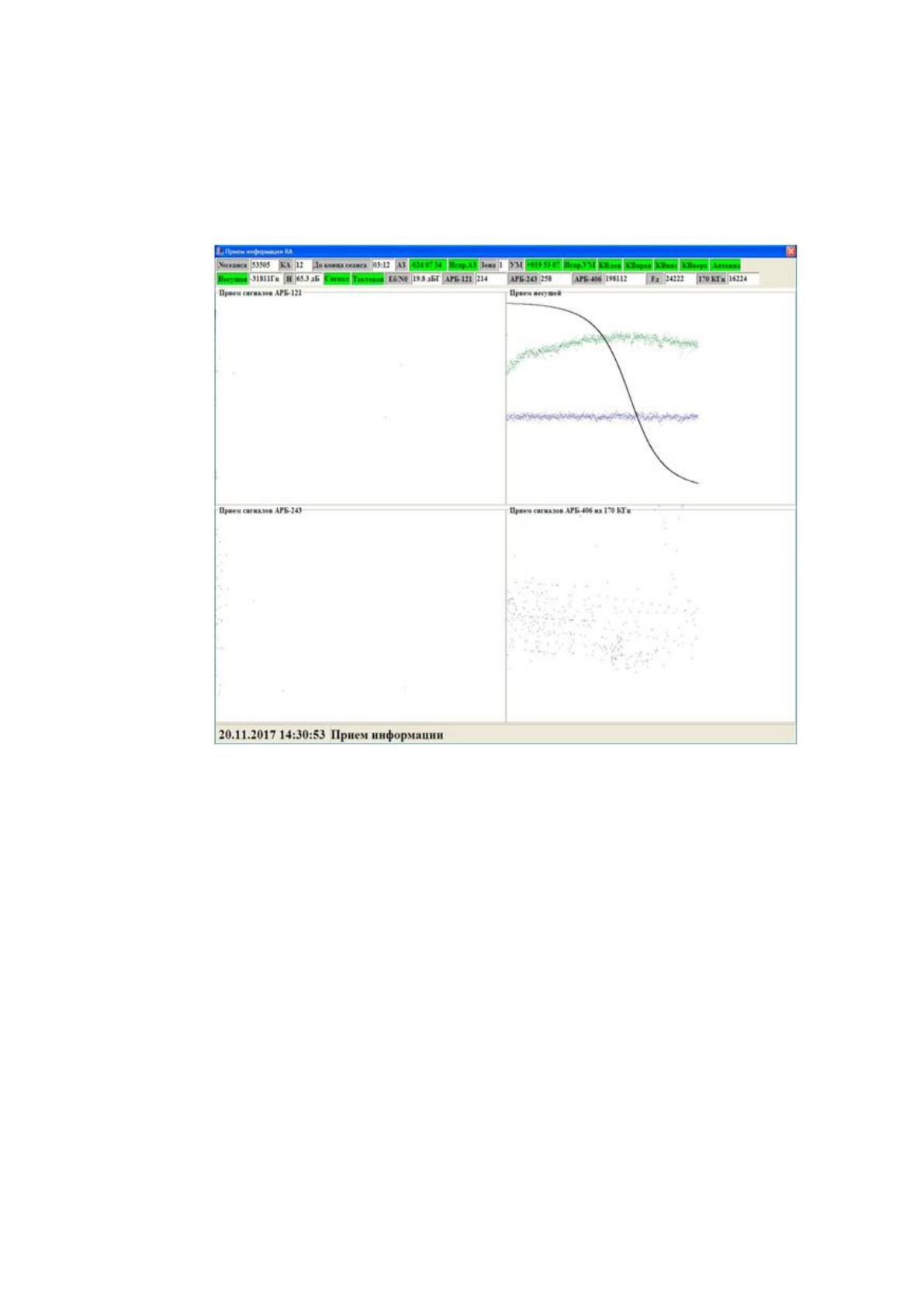

Рисунок 28 - Окно программы обработки и передачи данных
Одновременно с наземными станциями, на компьютере отображения
может быть запущена программа отображения информации (рисунок 31).

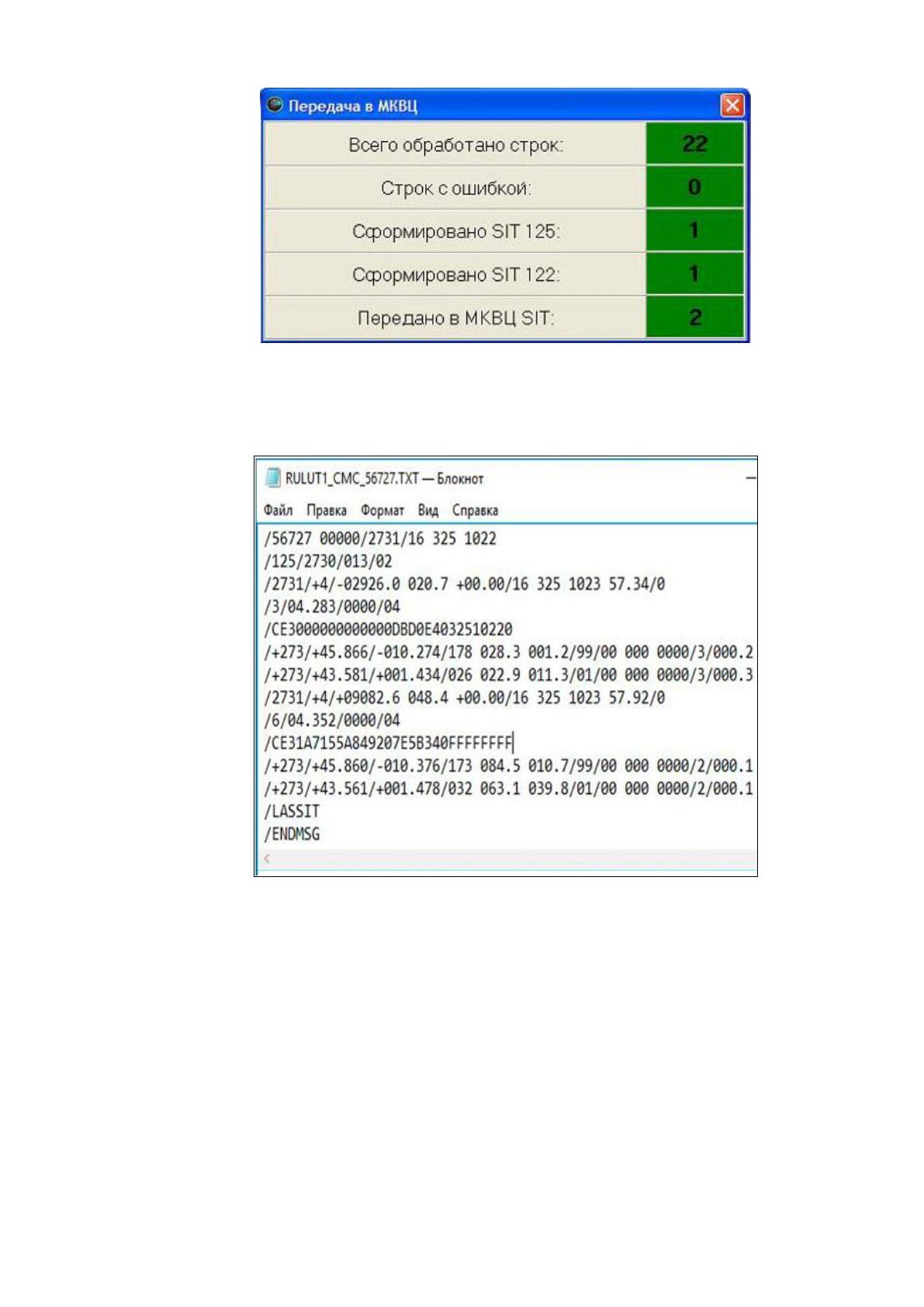

Рисунок 29 - Файл в формате SIT125 сформированного после
сеанса связи.
Работа программы отображения информации никоим образом не влияет
на автоматическую работу наземных станций приема. Программа отображения
может как работать полностью автоматически, постоянно выводя на карту
актуальную информацию об аварийных радиобуях, так и запускаться только
при необходимости, для проведения презентации или для уточнения рабочих
моментов в эксплуатации наземных станций приема.
66

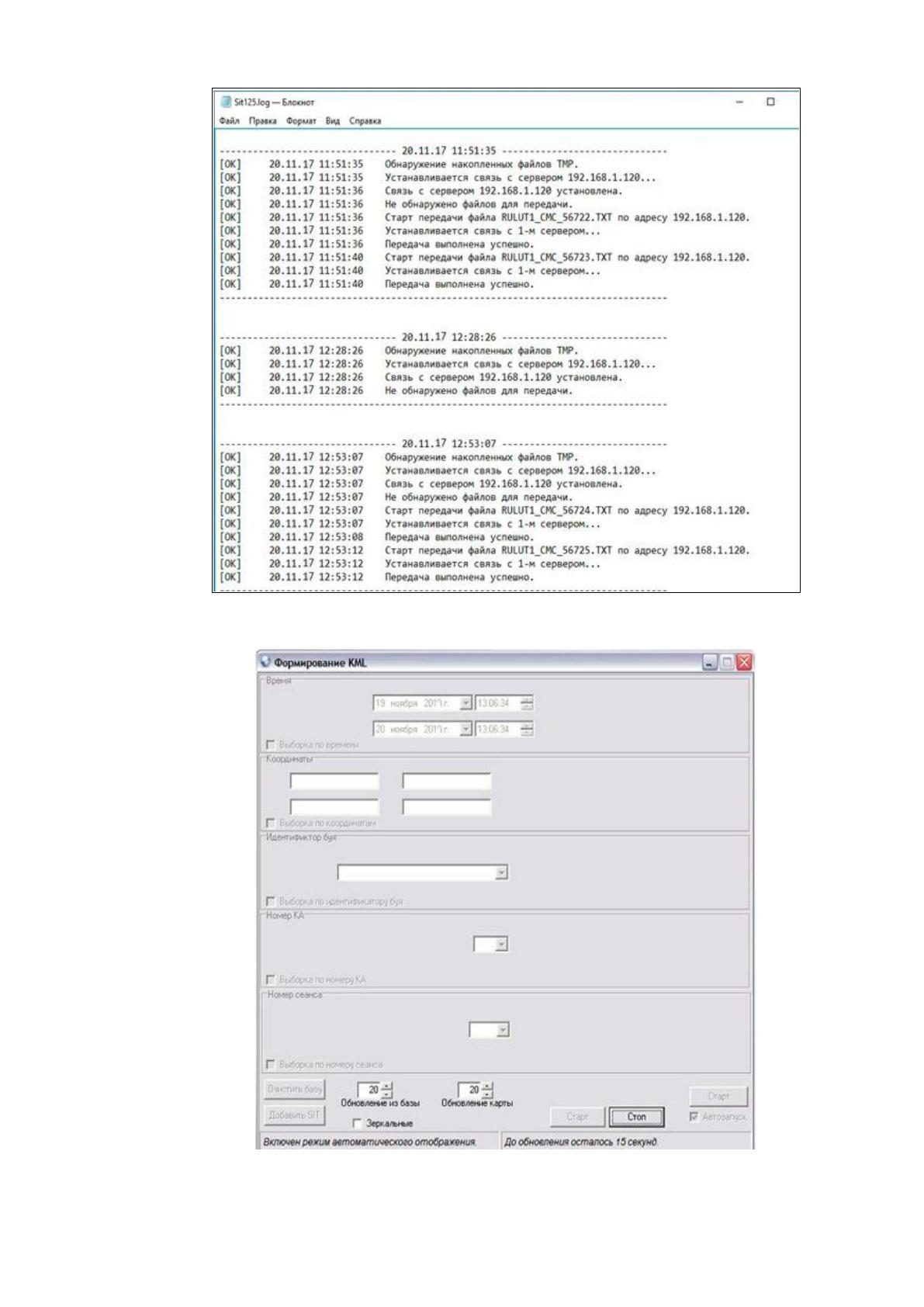

Рисунок 30 - Файл журнала программы обработки и передачи
данных
Рисунок 31 - Окно программы отображения в автоматическом
режиме
67
На практике не требуется держать компьютер отображения, а особенно
проектор включенным постоянно по причине расходования ресурса лампы
проектора, которая является достаточно дорогим расходным материалом.
Однако при необходимости возможно привести систему из выключенного
состояния в рабочее менее чем за 10 минут, что полностью удовлетворяет
реальным потребностям.
Пример карты с нанесенными на неѐ точками срабатывания аварийных
радиобуев приведен на рисунке 32.

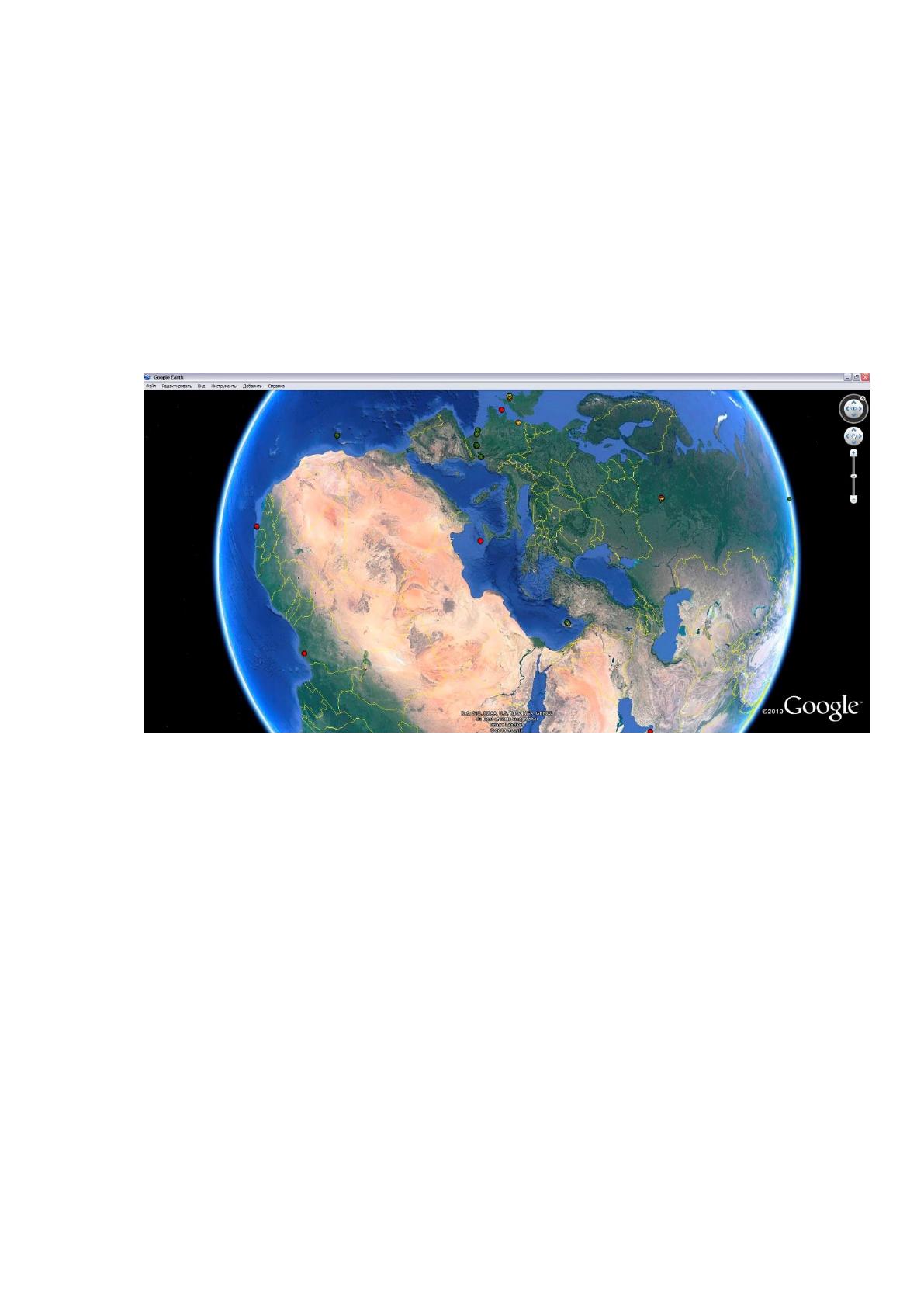

Рисунок 32 - Карта активированных аварийных радиобуев
Пример отображения подробных данных об аварийном радиобуе,
сработавшем 20.11.2017 г. в аэропорту Шереметьево приведен на рисунке 33.
В данном случае включение аварийного буя оказалось ложным и
самопроизвольно и произошло в момент тестирования системы при подготовке
воздушного судна к вылету.
В зависимости от типа радиобуя используется различная цветовая
кодировка наносимых на карту точек:
˗ красная точка – аварийный радиобуй, сигнализирующий о реальной
аварийной ситуации или об его ложном включении;
˗ желтая точка – тестовый радиобуй, предназначенный для отработки
различных решений в системе;
68
˗ зеленая точка – орбитографический радиобуй с заранее известными
координатами, предназначенный для калибровки наземных станций системы.

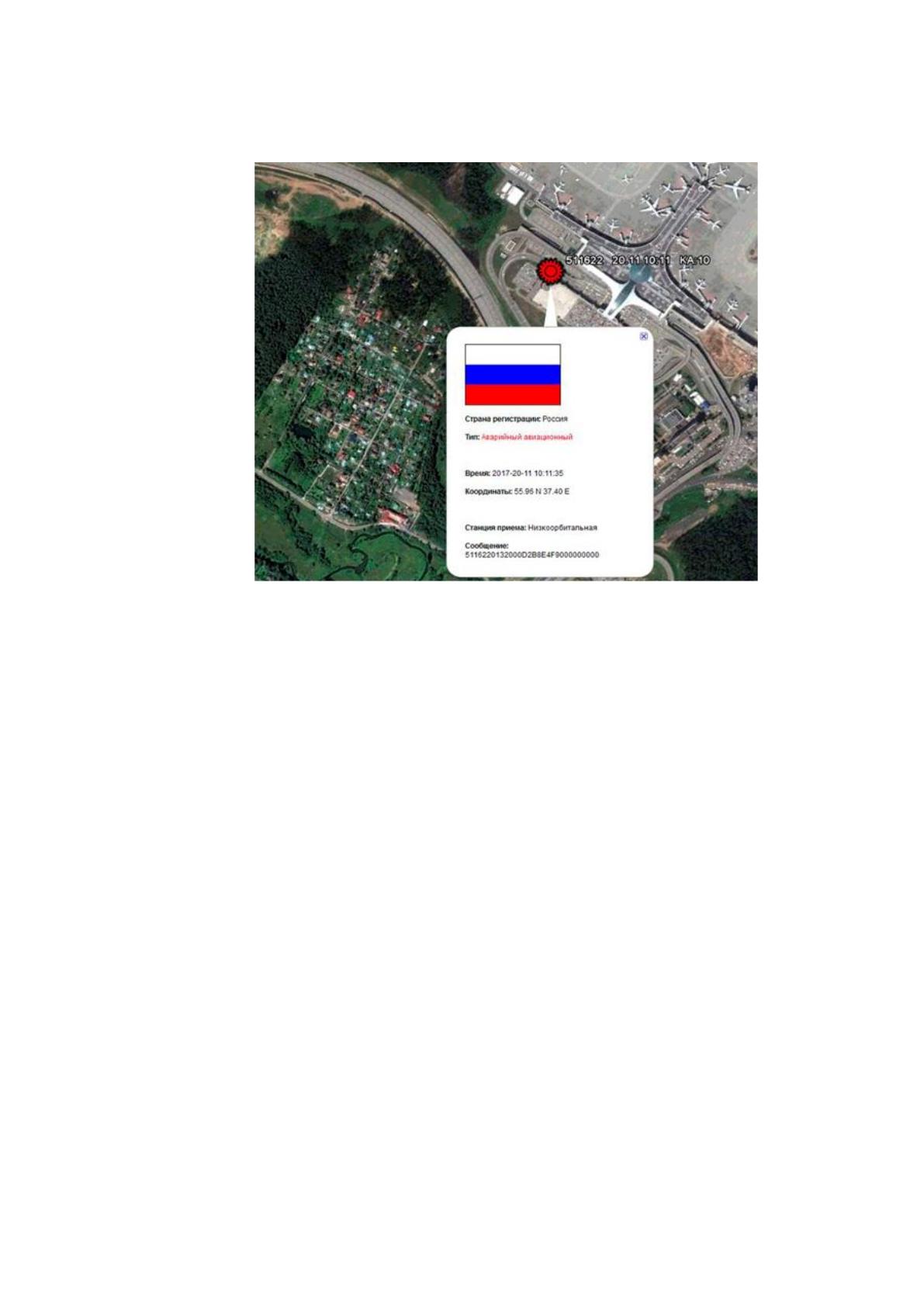

Рисунок 33 - Активация аварийного радиобуя в аэропорту
Информация об тестовых и орбитографических радиобуях передается
наземными станциям приема в международные координационно-
вычислительные центра, но не передается ими в службы экстренного
реагирования[36].
