17
консультантом для наиболее эффективного распределения финансовых
ресурсов.
Юридический отдел занимается вопросами юридического характера,
которые возникают между компанией и клиентом, требующих юридической
консультации.
Отдел кадров занимается подбором качественных кадров, сбором
нужной информации о персонале и постоянной проверкой профессиональной
пригодности работника.
Бухгалтерия ведет отчетность финансовых затрат, начисляет
заработную плату и следит за убытками и прибылями компании.
Отдел разработки состоит из следующего персонала:
– начальник отдела разработки;
– системные администраторы;
– инженер-программисты.
В обязанности инженера-программиста входят:
– реализация запуска отлаженных программы и их тестирование на
разного вида технике;
– разработка алгоритмов решения поставленных задач и
воплощение их в жизнь при использовании языков программирования;
– определяет возможности и условия внедрения новых видов
вычислительной техники;
– выполняет разработку нового программного обеспечения,
надстроек и дополнительных модулей уже имеющегося ПО;
– определяет самый подходящий язык программирования и среду
разработки для достижения поставленных задач.
Обязанности инженера-программиста следующие:
– эксплуатация и выполнение контроля за работой компьютеров и
другие периферийных устройств;
– эффективное выполнение и организация компьютерных работ;
18
– подготовка периферийных и компьютерных устройств к
непосредственной работе, установка носителей данных;
- проведение технического обслуживания и небольшого ремонта
компьютерных и периферийных устройств, их тестовую проверку,
профилактический осмотр, регулировку и наладку;
– ведение журналов реализации компьютерных операций, а также
выявленных дефектов;
– выполнение по содержанию родственных обязанностей.
Стоит отметить, что указанный отдел является «ядром» ООО
«РусГидро ИТ сервис», так как непосредственное его функционирования
прежде всего зависит от качества сотрудников данного отдела. [9, c.90]
1.1.3. Программная и техническая архитектура ИС предприятия
Техническая структура ООО «РусГидро ИТ сервис» представляется
одним сегментом сети, а именно, локально-вычислительной сетью (ЛВС)
административного направления.
Кроме этого, в ООО «РусГидро ИТ сервис» также присутствует
внутренняя ЛВС сервисного отдела, которая предназначена для внутреннего
функционирования отдела.
На рисунках 5 и 6 рассматривается техническая архитектура ООО
«РусГидро ИТ сервис» в общем виде.
Основным брандмауэром, который используется в вычислительной
системе является межсетевой экран CheckPoint R90, который фильтрует
входящий трафик сети и выполняет анализ всего имеющегося контента. [1,
c.34]
19

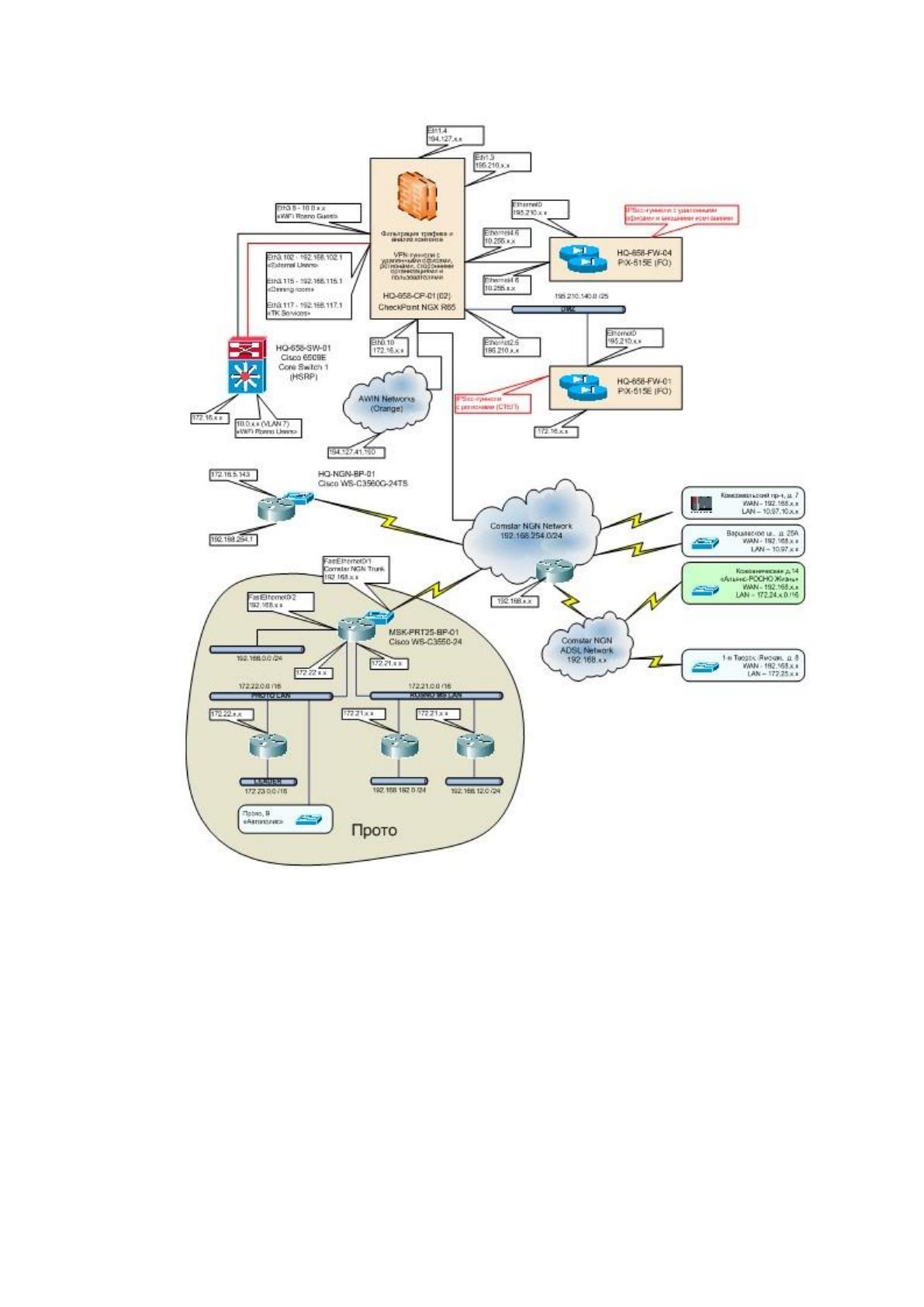

Рисунок 5 – Технические компоненты сети ООО «РусГидро ИТ-
сервис»
Основные коммутаторы и маршрутизаторы, что применяются в сети:
[16, c.55].
– CISCO PIX-414E (FO);
– CISCO WS-C4520G.
Стоит отметить то, что они являются одними с самых надежных и
работоспособных в своей ценовой категории.
20

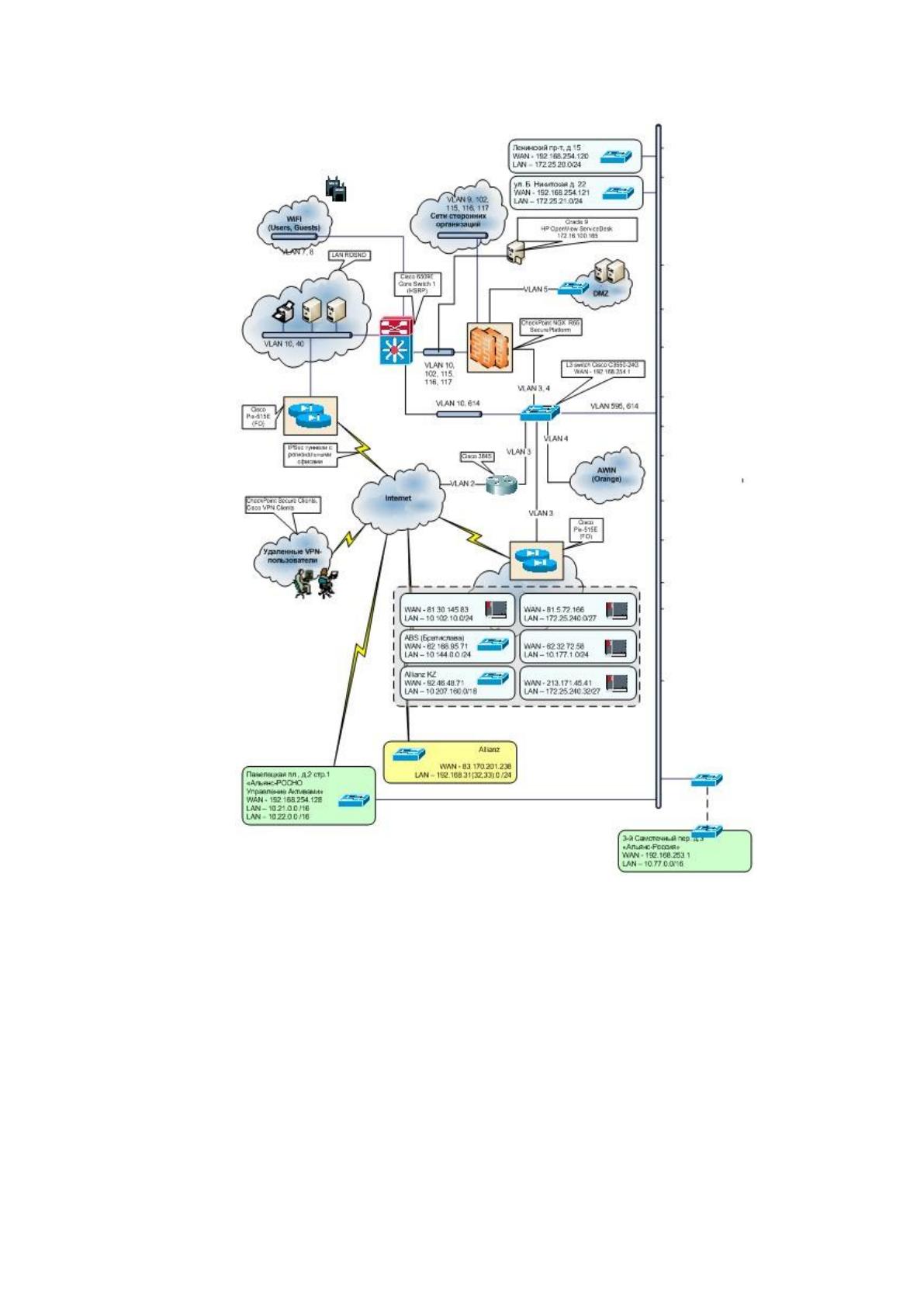

Рисунок 6 – Аппаратная архитектура
На всех рабочих станциях (РС) ООО «РусГидро ИТ сервис»
установлена обновленная ОС Windows 10, для офисных работ применяется
пакет Microsoft Office 2019, защиту на компьютерах от вирусов обеспечивает
антивирус Symantec.
Также поддерживается так называемый классический тонкий клиент,
который применяет веб-интерфейс (рисунок 7).
21

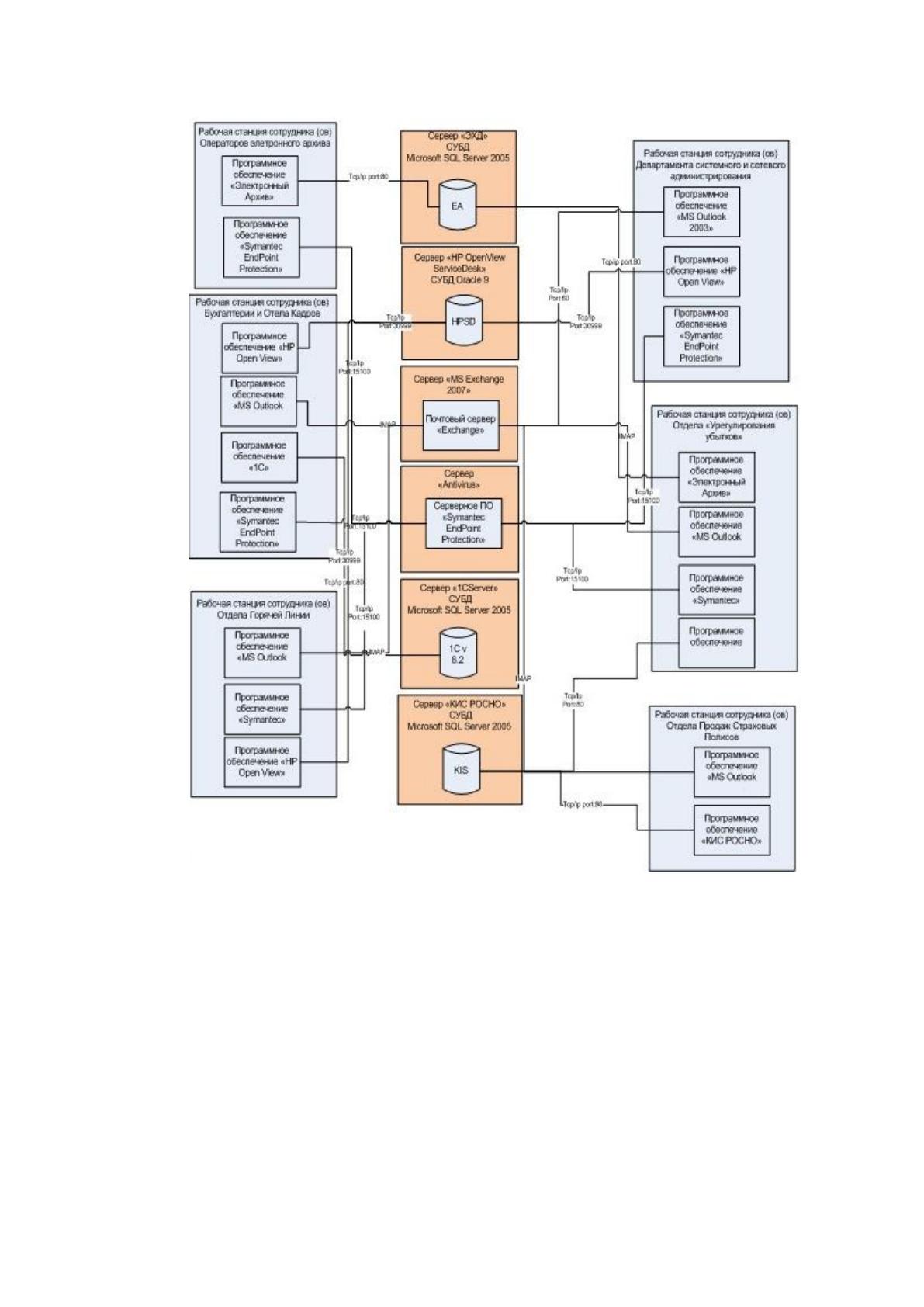

Рисунок 7 – Описание программной архитектуры ООО «РусГидро
ИТ сервис»
Заметим, что отдел бухгалтерии, а также некоторые другие отделы для
расчета и вычислений по оперативной информации применяют программу
под названием 1С:Бухгалтерия 8.3.
При этом, рассматриваемая версия платформы дает возможность
применять разнесенную сразу одну базу по нескольким локальным серверам
и её синхронизировать. [14, c.96]
22
В сервисном отделе также используются:
– AIDA;
– Ccleaner;
– Диск-реанимолог;
– R Studio и другие типы ПО.
Кроме этого, присутствуют разные типы устройств для диагностики
сетевого оборудования.
Обеспечение работоспособности онлайн-магазина выполняет среда
Open-Server.
Open Server из себя представляет так называемый WAMP специальный
комплекс, суть которого представлена из расшифровки аббревиатуры, а
именно:
– Windows – это операционная система, для функционирования в
которой предназначается данный локальный сервер;
– Apache – специальный web-сервер, который запускается при
использовании программы Open Server;
– MySQL – это популярная СУБД, которая является обязательным
инструментом для работы многих сайтов;
– PHP – это интерпретатор серверного языка, на котором написано
много современных CMS и созданы другие веб-приложения.
Рассмотрим основные возможности и положительные стороны Open
Server, которые применяются для работы в веб-приложениями:
– подробный просмотр логов для всех компонентов, которые
обрабатываются в системе;
– выполнение выбора HTTP, СУБД, а также PHP-модулей в любом
сочетании;
– поддержка кириллических доменов и протокола SSL;
– поддержка псевдонимов и других доменных указателей;
23
– создание локального поддомена видимости без потери основного
домена;
– интерактивный доступ к доменам, а также быстрый доступ к
паттернам конфигурации модулей;
– применение мультиязычного интерфейса.
Также для хранения информации по функционированию компании
применяется специально разработанное ПО на основании СУБД MongoDB.
MongoDB реализует в себе новый подход к построению БД, где нет
схем, таблиц, запросов SQL, ключей и многих иных вещей, которые присущи
для объектно-реляционных БД.
В отличие от реляционных БД MongoDB предлагает пользователю
документо-ориентированную модель хранения данных, благодаря чему
СУБД MongoDB работает быстрее, а также обладает лучшей
масштабируемостью и ее легче применять.
Но, даже учитывая практически все недостатки традиционных БД и
достоинства MongoDB, нужно понимать, что задачи бывают очень разными и
методы их решения требуют разной функциональности.
В какой-то ситуации СУБД MongoDB действительно улучшит
производительность приложения, к примеру, если надо хранить очень
сложные по структуре данные.
Но, с другой стороны, лучше будет применять традиционные
реляционные базы данных для более традиционных требований к хранению
данных.
Кроме того, можно использовать смешанный подход: хранить один тип
данных в MongoDB, а другой тип данных - в традиционных БД.
Рассмотрим основные специализированные информационные системы
компьютерной среды РусГидро ИТ сервиса:
информационная система автоматизации процесса приема
специализированной электронной корреспонденции (ИС «Информцентр»);
24
информационная система обработки финансовых транзакций (ИС
«Финансы»);
подсистема обмена информации между филиалами ООО «РусГидро
ИТ сервис».
Стоит отметить, что все программное обеспечение является
лицензированным.
1.2. Характеристика комплекса задач, задачи и обоснование
необходимости автоматизации
1.2.1. Выбор комплекса задач автоматизации и характеристика
существующих бизнес процессов
С одной стороны, вычислительные сети представляют собой только
частный случай распределенных компьютерных систем, где группа
компьютеров согласованно выполняет решение набора взаимосвязанных
задач, при этом обмениваясь данными в полном автоматическом режиме.
С иной стороны, компьютерные сети также могут рассматриваться
только как средство передачи данных на большие расстояния, к тому же в
них применяются разные методы мультиплексирования и кодирования
данных, получившие развитие непосредственно в различных
телекоммуникационных системах разного направления.
Рассмотрим применение КС для передачи информации между двумя
ПК. Для моделирования этого процесса рассмотрим следующие IDEF-
диаграммы (рисунки 8 – 9).
Опишем полученную диаграмму.
Входами в процессе функционирования компьютерной сети являются:
– информация для отправки;
– физическое соединение.
25

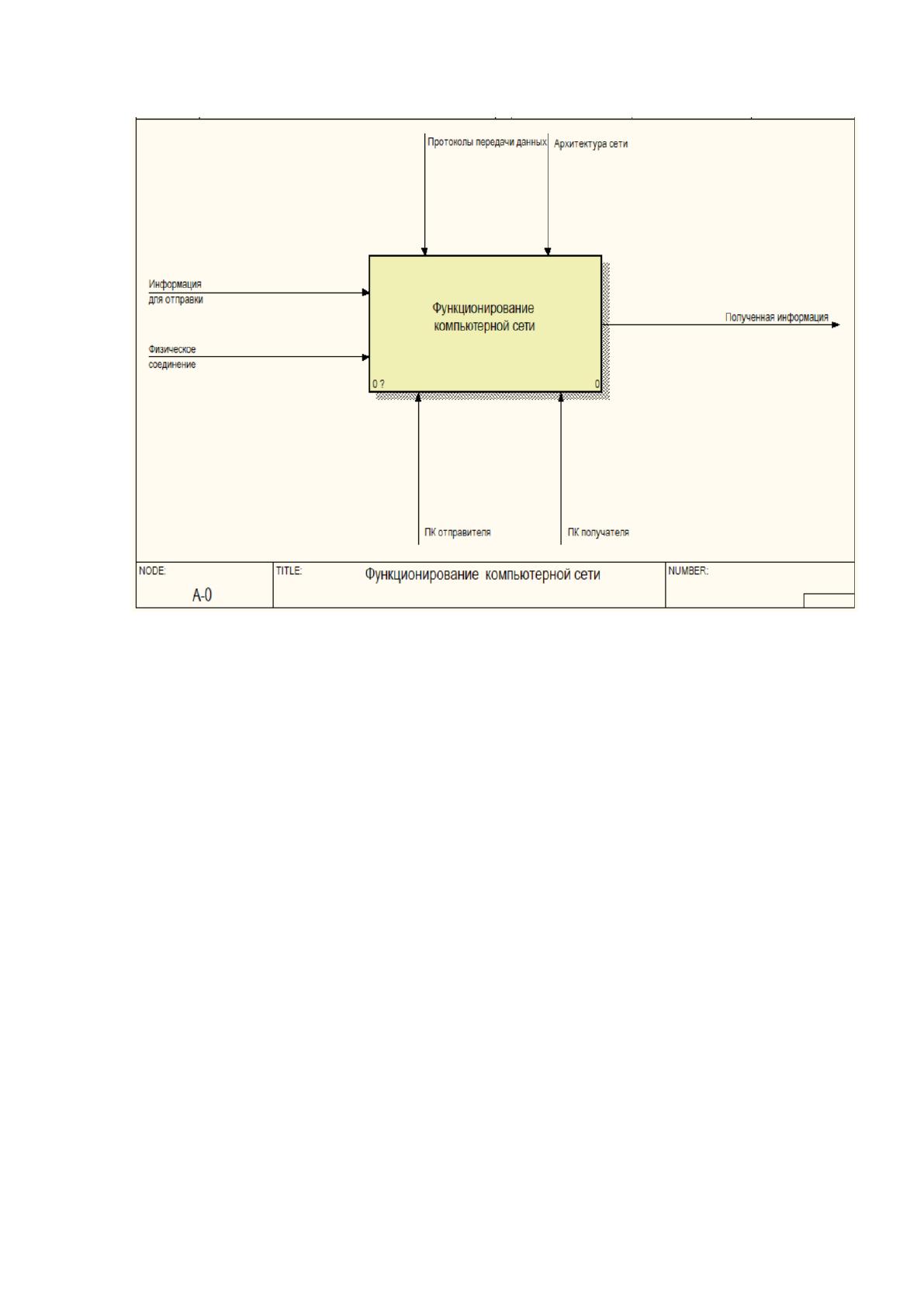

Рисунок 9 – Контекстная диаграмма
В результате этого должна осуществляться передача информации.
Механизмами, которые реализуют функционирование КС являются:
– ПК отправителя;
– ПК получателя.
Управление деятельностью КС выполняется с помощью:
– протоколов передачи данных;
– архитектуры сети.
В результате выполнения всех описанных действий данные будут
передаваться от ПК отправителя к ПК получателя.[8, c.36]
Для более подробного описания работы КС выполним декомпозицию
рассматриваемой диаграммы на следующие блоки:
– открытие канала передачи;
– передача информации;
– закрытие канала передачи.
26

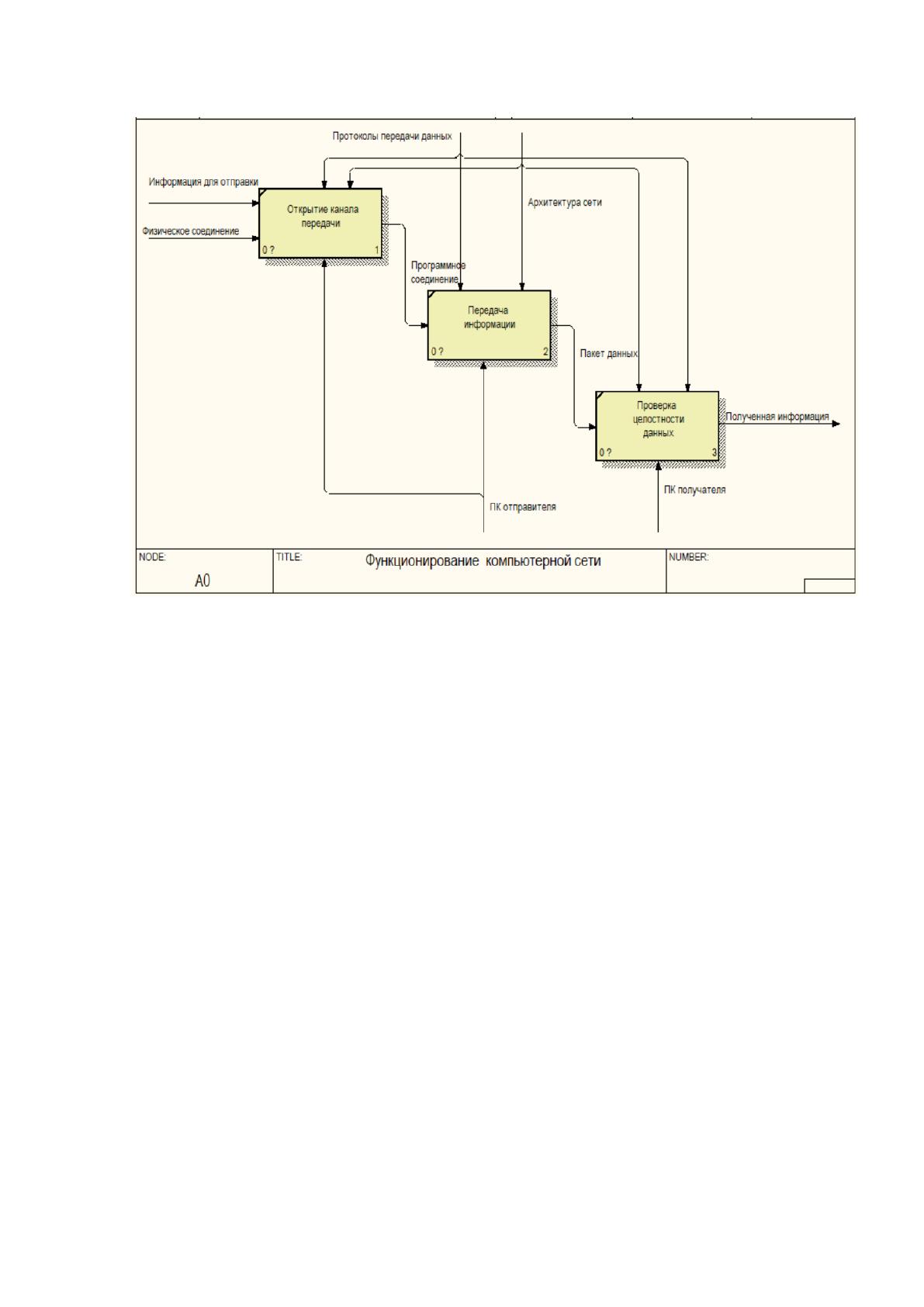

Рисунок 10 – Декомпозиция контекстной диаграммы
Анализ диаграммы, которая получилась в результате декомпозиции
осуществляется аналогично контекстной диаграммы.
В результате рассмотрения данного пункта работы описан процесс
функционирования компьютерной сети организации.
1.2.2. Определение места проектируемой задачи в комплексе задач
и ее описание
Стоит отметить, что в ООО «РусГидро ИТ сервис» далеко не все
отделы связаны между собой компьютерной сетью, особенно, если это новые
отделы, так как структура компании постоянно расширяется.
При разработке корпоративной КС сотрудники подразделений получат
такие преимущества:
– огромные возможности компьютеров для обмена информацией
(стоит заметить, что информация могла являться любого типа – от простых
сообщений в качестве файлов до сложных форматов медиаинформации), так
