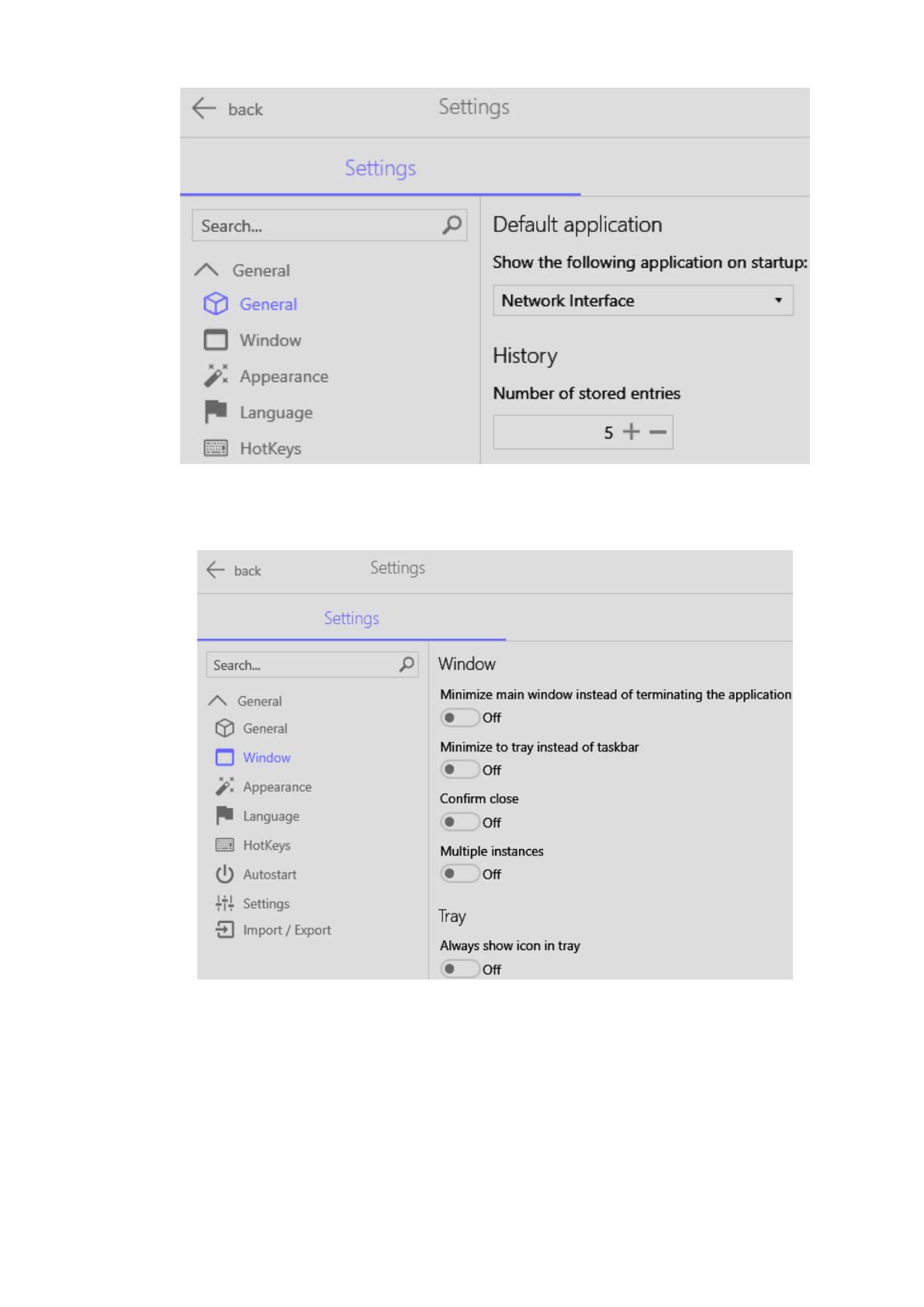

Рисунок 45 – Результат просмотра фрагмента общих настроек
соответствующей формы программного обеспечения
Рисунок 46 – Результат просмотра фрагмента настроек окон программы
Разработанный интерфейс формы задания цветовой схемы
программного обеспечения приведен на рисунке 47.
Пользователь может выбрать одну из четырех цветовых тем и изменить
степень прозрачности форм интерфейса. Доступны, также некоторые
системные цвета, расположенные на палитре.
93

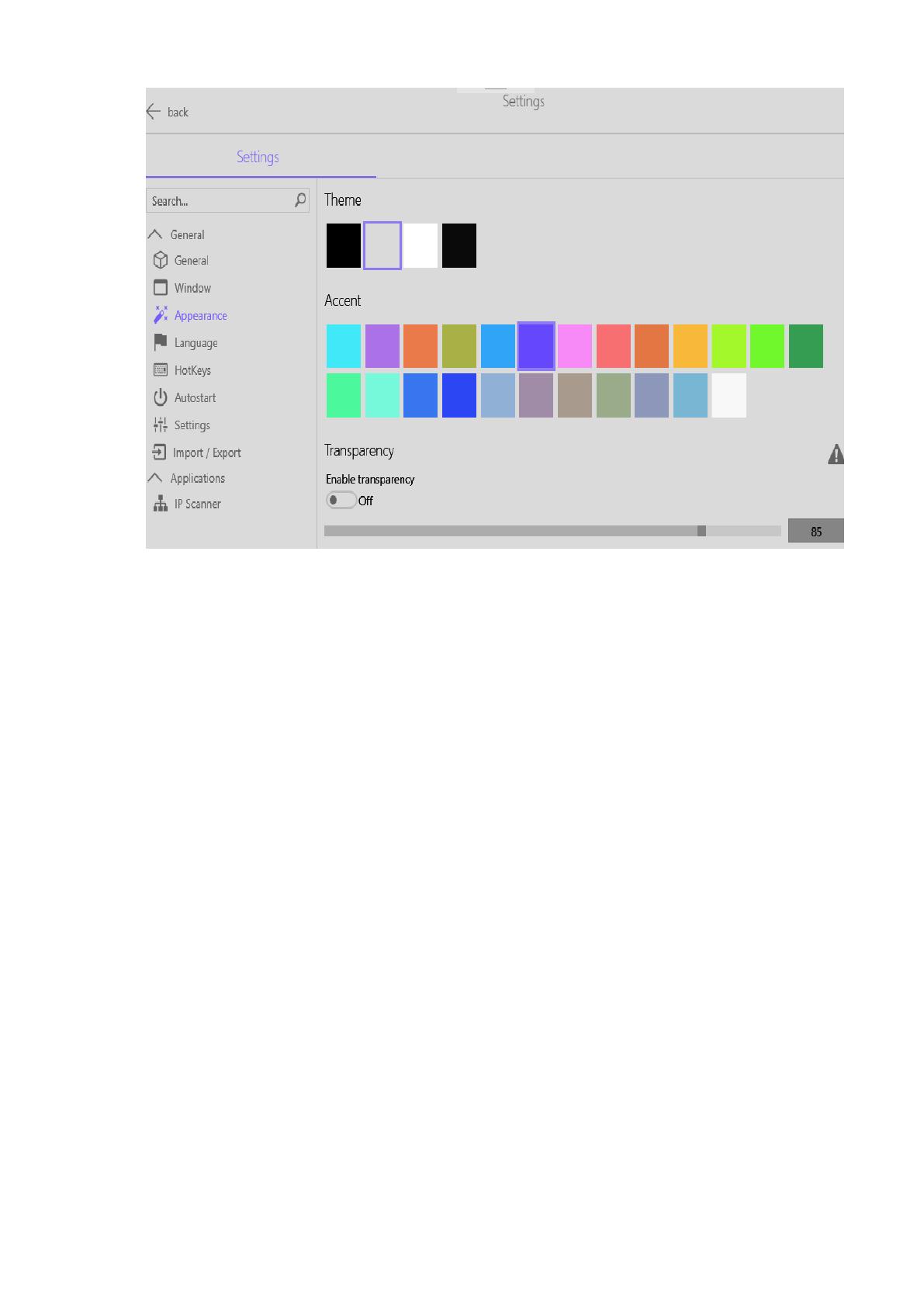

Рисунок 47 – Разработанный интерфейс формы задания цветовой схемы
программного обеспечения
Разработанный интерфейс формы задания пути хранения рабочих
данных программы приведен на рисунке 48.
Пользователь может выбрать путь к каталогу, в котором будет
храниться в кэше данные и файлы пользовательских настроек, включить
режим портативного использования (в этом случае все используемые или
созданные данные будут соответствующим образом размещены в текущем
каталога проекта, то есть в каталоге, из которого вызывается исполняемые
файл программы).
Предусмотрены функции сброса настроек, выполненных
пользователем и загрузки первичных параметров и конфигурации по
умолчанию соответственно.
Эту функцию можно выполнить как для отдельных форм
(сканирование IP-адресов, пробуждение по сети, сканирование портов хоста)
так и для всех разработанных форм сразу.
94

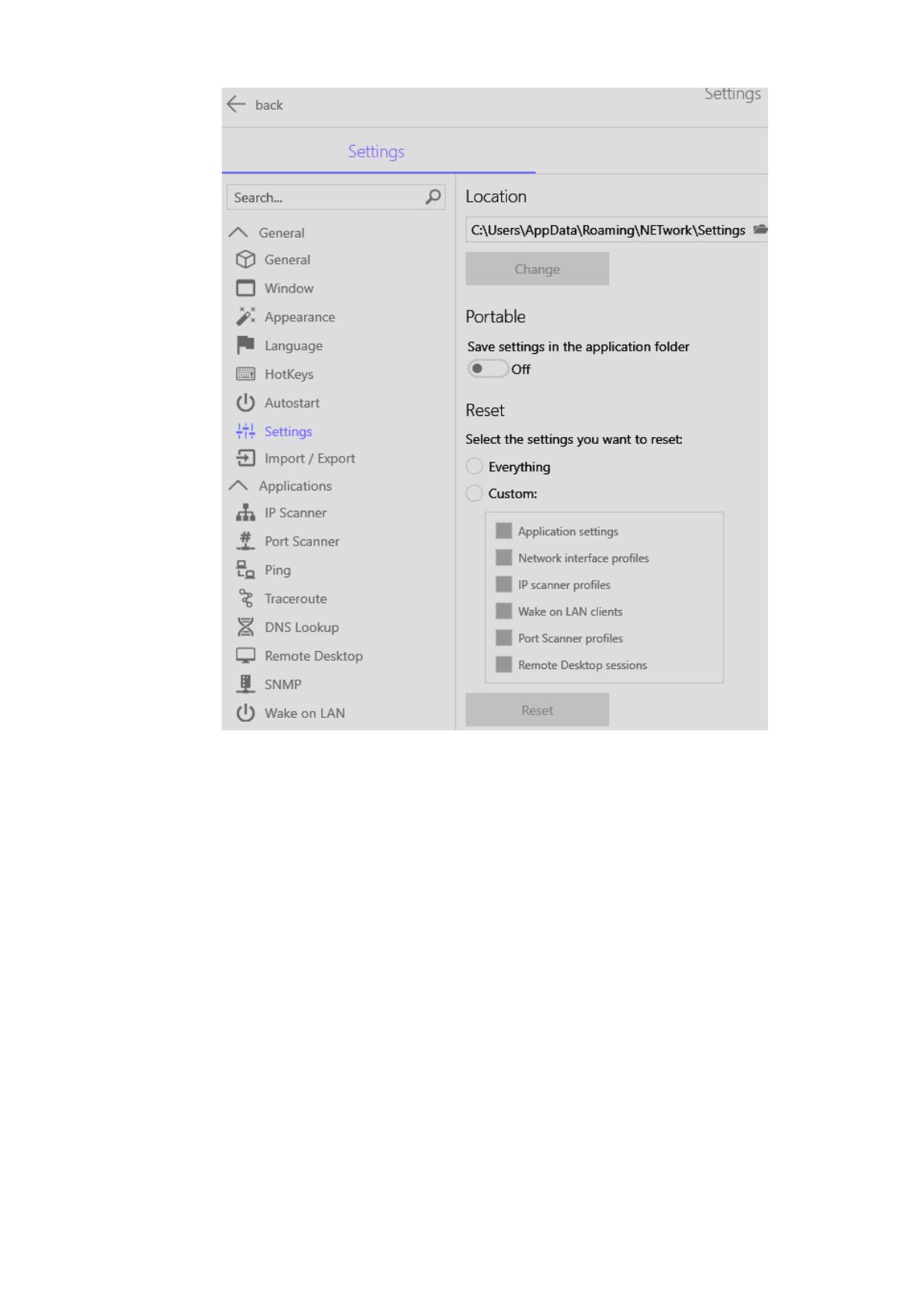

Рисунок 48 – Разработанный интерфейс формы указания пути
хранения рабочих данных программы
Таким образом, разработанное программное обеспечение может быть
использовано пользователем или системным администратором локальной
сети для уменьшения затрат времени на выполнение различных настроек и
конфигурационных действий на рабочих станциях
Выводы по главе 3
В рамках третьей главы данной работы осуществлено описание
основных этапов разработки программного обеспечения конфигурации
настроек сетевых адаптеров компьютера. Разработан проект созданного
программного обеспечения средствами языка UML, приведены
95
разработанные диаграммы вариантов использования и классов системы,
создана storyboard основных форм интерфейса. Разработана и описана
структура программного продукта, ключевые пакеты и классы реализации
функциональных возможностей. Описан порядок работы с созданным
программным обеспечением, приведены примеры проверки корректности его
работы.
96
ЗАКЛЮЧЕНИЕ
В рамках данной выпускной квалификационной работы были
исследованы основные аспекты конфигурации настроек сетевых адаптеров
компьютера, что позволило увеличить объем теоретических знаний в данной
предметной сфере, а также получить новые и усовершенствовать имеющиеся
практические навыки в исследованной предметной области. Освоены
программные методы манипулирования данными о сетевых устройствах
компьютера.
Цель исследования, заключавшаяся в разработке программного
обеспечения для выполнения конфигурации настроек сетевых адаптеров
компьютера и получения необходимой информации об удаленных сетевых
хостах, является достигнутой.
Для достижения поставленной цели были решены следующие задачи
исследования:
1) Проведен анализ особенностей и принципов работы
вычислительных сетей и сетевых устройств.
2) Выполнен анализ специфики конфигурирования сетевых устройств.
3) Осуществлен анализ существующих программных продуктов по
настройке работы компьютерной сети.
4) Разработано рограммное обеспечение конфигурации настроек
сетевых адаптеров компьютера.
5) Разработан и описан проект, структура и функциональные
возможности системы.
В результате выполнения первой главы данной работы выполнен
анализ особенностей и принципов работы вычислительных сетей и сетевых
устройств.
В рамках рассмотрения обозначенных нюансов проведен обзор
специфики работы локальных вычислительных сетей, проанализированы
основные понятия, описан процесс администрирования локальных сетей,
97
классифицированы наиболее популярные средства и системы реализации
данного процесса (диагностики, управления, анализа).
Рассмотрены наиболее распространенные причины нарушения работы
локальных сетей и основные топологии их построени, преимущества и
недостатки использования.
Проанализированы существующие протоколы передачи данных,
Сформулированы основные требования к современным протоколам передачи
данных, обозначена и описана модель OSI. Подробно описаны принципы
функционирования протоколов IPX/SPX, NetBEUI и TCP/IP, приведены
соотвествующие графические иллюстрации демонстрации их состава.
Проведен обзор назначения и классификация сетевых программно-
аппаратных устройств, описаны принципы и назначение ряда
основополагающих средств обеспечения работы ЛВС, в частности,
коммутатора, маршрутизатора, брадмауэра и средства коммуникации.
Проведен анализ преимуществ и недостатков наиболее популярных на
практике линий связи, коаксиального, оптоволоконного кабелей и витой
пары.
В рамках второй главы данной работы приведены результаты
выполненного анализа специфики конфигурирования сетевых устройств,
описаны основные особенности работы компьютерных сетевых адаптеров,
приведена графическая иллюстрация их структурного состава в обобщенном
виде.
Проведен анализ существующих программных продуктов по настройке
работы ЛВС, описаны их ключевые преимущества и наиболее критичные с
точки зрения администрирования работы САД недостатки, составлена
сравнительная таблица оценок по всем рассмотренным аналогам.
Проведено обоснование выбора средств разработки для конфигурации
сетевых устройств путем анализа основных возможностей среды разработки
Visual Studio, языка написания программного кода C# и технологий
98
разработки пользовательского интерфейса, приведены соотвествующие
графические иллюстрации.
В рамках третьей главы данной работы осуществлено описание
основных этапов разработки программного обеспечения конфигурации
настроек сетевых адаптеров компьютера.
Разработан проект созданного программного обеспечения средствами
языка UML, приведены разработанные диаграммы вариантов использования
и классов системы, создана storyboard основных форм интерфейса.
Разработана и описана структура программного продукта, ключевые
пакеты и классы реализации функциональных возможностей. Описан
порядок работы с созданным программным обеспечением, приведены
примеры проверки корректности его работы.
Проведение аналитического обзора специфики функционирования
компьютерных сетей позволило выявить ключевые аспекты и проблематику
конфигурирования сетевых устройств.
Разработанное программное обеспечение позволяет снизить затраты
времени на конфигурацию настроек сетевых адаптеров компьютера, а также
предоставить пользователю дополнительные возможности по просмотру
информации об удаленных сетевых хостах.
99
