Отдел реализации выполняет следующие функции:
1. Привлечения клиентов компании с целью реализации
предоставляемых услуг и оборудования.
2. Ведение переговоров и заключение договоров.
На отдел по работе с персоналом возложена реализация следующих
задач:
1. Оформление приема, перевода и увольнения работников в
соответствии с трудовым законодательством.
2. Учет личного состава компании, выдача справок о настоящей и
прошлой трудовой деятельности работников.
3. Регистрация, хранение, заполнение трудовых книжек, ведение
установленной документации по кадрам компании.
4. Составление графика отпусков и контроль за его исполнением.
5. Оформление командировок и издание приказов по командировкам.
6. Ведение электронной базы по работникам компании.
Технический отдел занимается разработкой проектной документации
на возводимые объекты. Проектирование осуществляется, как по типовым
проектам, так и по индивидуальным по желанию заказчика.
Отдел строительно-монтажных работ непосредственно выполняет весь
спектр подготовительных и строительных работ на строительных площадках
компании.
2.2. Анализ программной архитектуры предприятия АО
«Мособлгаз» филила «Раменскоемежрайгаз»
В центральном офисе предприятии организована локальная
компьютерная сеть.
В исследуемой сети применяется метод доступа – CSMA/CD.
Граничный маршрутизатор исследуемой сети – ZyXEL GS-4024F. В
качестве коммутатора доступа используется модель D-Link DES-1210-52.
Характеристики маршрутизатора представлены в таблице 2.1.
36
Таблица 2.1 - Характеристики маршрутизатора ZyXEL GS-4024
Наименование характеристики
Значение характеристики
Матрица коммутации
Неблокируемая; пропускная способность 52
Гбит/с;
Скорость кадровой
коммутации
38,7 млн. пак/с;
Количество MAC-адресов
18000 записей;
Количество IP-адресов
10000 записей;
Объем буфера данных
4 Мбайт;
Тип коммутации
Продвижение кадров с размером до 10000
байт
Приоритет трафика
10 очередей приоритета на порт 802.1р.
Алгоритмы обработки очереди: SPQ, WRR;
Ограничение по скорости
Ограничение по скорости передачи
информации на портах с шагом 2 Мбит/с;
Протокол аутентификации
пользователей
802.1х;
Доступа по МАС-адресу
Фильтрация по МАС- адресу на портах.
Привязка MAC-адресов к портам.
В структуре локальной сети используется коммутатор ISCOM2948GF-
4C-AC/D фирмы Raisecom Technology. Это 10 gigabit ethernet коммутатор
аггрегации (10 гигабитные Uplink порты 4x10G SFP+) и имеющий 48 портов
SFP (gigabitethernet), коммутатор для организации опорной сети, для
топологий: точка - многоточка или звезда, с увеличенной плотностью
Downlink интерфейсов. Коммутатор на 10 Гбит ISCOM2948GF-4C-AC/D
поддерживает протоколы ITU-T G.8031/2 для защиты с резервирование в
кольце или при линейном подключении, так же поддерживает EAPS.
37
Используемая операционная системы на рабочих компьютерах – MS
Windows 7.
Модель используемых в сети серверов - System x3250 M5.
Основные характеристики используемого сервера:
1. Процессор: четырехъядерный, IntelXeon E5320, 2,86ГГц.
2. Память: 1024 МБ, 887МГц (максимальный объем 64ГБ).
3. Диски SAS или SATA: до 4,0Тб.
4. Наличие технология предсказания сбоев.

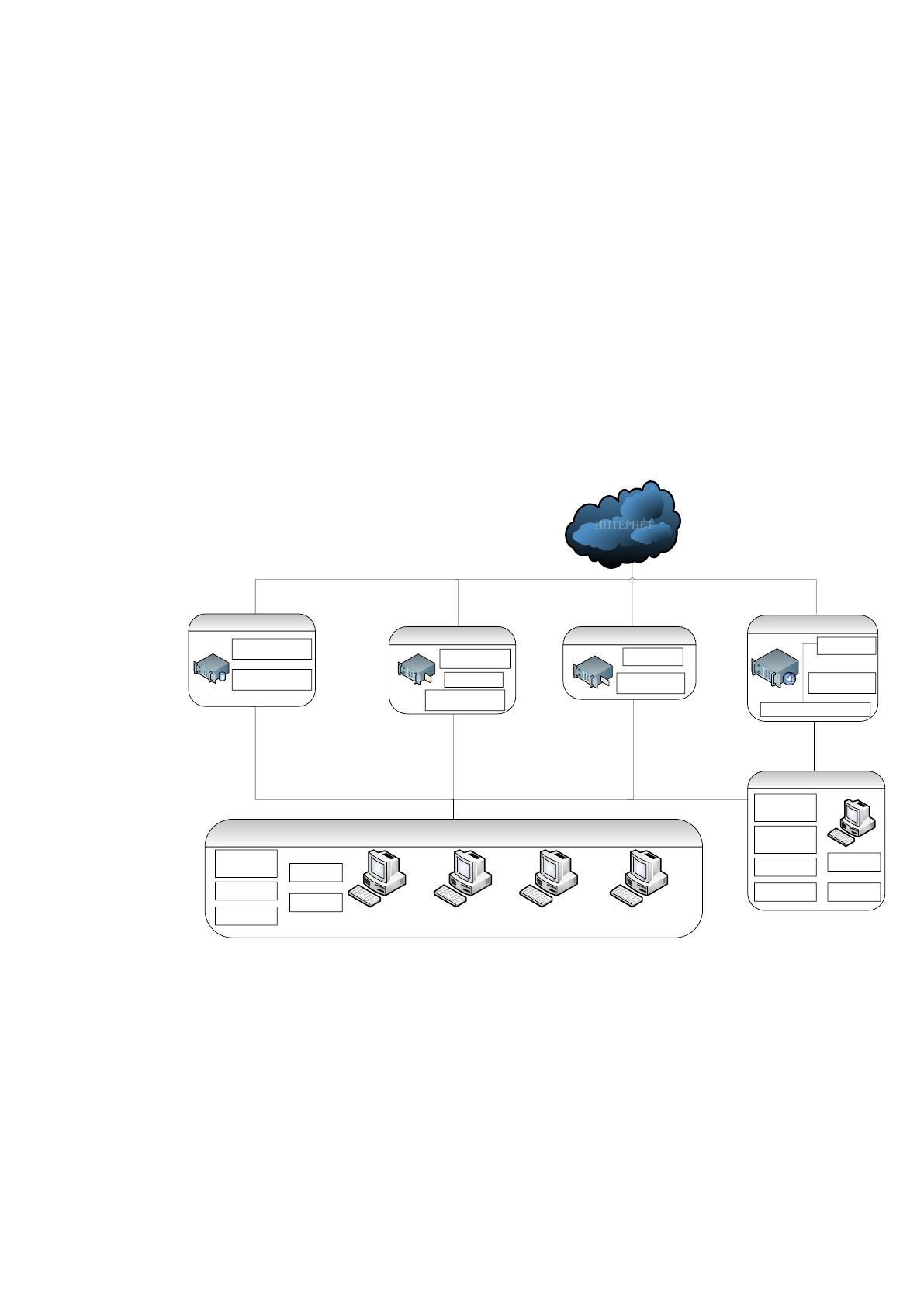

Программная архитектура предприятия приведена на рисунке 2.1.
ИНТЕРНЕТ
ИНТЕРНЕТ
Сервер «1С Предприятие»
Приложение «Сервер 1С:
Предприятие 8"
Файловый сервер
Опубликованные
сетевые директории
Файловое
хранилище
Почтовый сервер
ПО MS Exchange
2010
Сервер баз данных
MS SQL Server 2008 R2
Рабочие станции
ПО "1С:
Предприятие 8"
ПО MS Word, MS
Excel
ПО MS Outlook
ПО MS RDP Client
ПО MS Internet
Explorer
ОС MS
Windows 7
Терминальный
сервер
ПК
генерального
директора
ПК зам. ген.
директора
ПК зам. по
безопасности
ПК зам. по
кадрам
Рабочие станции управленческого звена
ПО MS Word, MS
Excel
ПО MS Outlook
ПО MS RDP Client
ПО MS Internet
Explorer
ОС MS
Windows 7
TCP/IP,
SMB
MAPI,
SMTP,
IMAP4
TCP/IP,
SMB
TCP/IP,
SMB
ОС MS Windows Server
2008 R2
ОС MS Windows Server
2008 R2
ОС MS Windows
Server 2008 R2
ОС MS Windows
Server 2008 R2
Рисунок 2.1 - Программная архитектура предприятия
38
2.3 Разработка основных требования к проектируемой
распределенной сети передачи данных
В ходе выполнения выпускной квалификационной работы совместной
с центрального офиса АО «Мособлгаз» филиала «Раменскоемежайгаз», были
разработаны основные базовые требования, предъявляемые к проектируемой
сети передачи данных (СПД).
Данные требования сформированы с учетом рабочих потребностей и
нагрузок на разрабатываемую сеть.
Основным назначением проектируемых сетей является создание среды
передачи данных, предоставляющей пользователям возможность обмена
данными.
Разработка сети ведется в соответствии с поставленными задачами:
- создание сетевой инфраструктуры, предоставляющей сервисы
пользователям;
- обеспечения возможности создания единой информационной
системы, объединяющей помещения объекта;
- повышение уровня автоматизации обслуживания пользователей для
обеспечения быстрого, эффективного и дешевого выполнения операций;
- снижение финансовых рисков, связанных с авариями, отказами и
простоями в работе компонентов, обеспечивающих функционирование
бизнес-приложений;
- улучшение показателей защиты инвестиций за счет обеспечения
масштабируемости IT-Инфраструктуры при изменении количества
численности пользователей или их размещения;
- минимизация расходов на обслуживание информационной
инфраструктуры и трудоемкости ее обслуживания за счет обеспечения
единообразия инфраструктуры и применения современных программно-
технических решений на объекте автоматизации.
Проектируемая сеть предназначена для:
39
- обмена информацией в пределах компании между устройствами
ввода, обработки и хранения информации посредством сетевого
взаимодействия;
- предоставления сервисов передачи данных в пределах помещений
компании смежным службам и системам.
Разработка сети должна выполняться с учетом требований следующих
стандартов:
- ГОСТ 21.1101-2009 Основные требования к проектной и рабочей
документации;
- RFC 1918 Документ рассматривает вопросы распределения адресов в
частных IP-сетях»;
- РД 45.128-2000 Сети и службы передачи данных;
- РД 45.120-2000 Городские и сельские телефонные сети.
Все оборудование, изделия и материалы, примененные в проекте,
должны иметь соответствующие разрешительные документы для применения
на территории РФ.
В основу проектирования сети компании заложены следующие
принципы:
безопасность – оборудование, используемое для построения сети,
поддерживает механизмы обеспечения безопасности и защиты от
несанкционированного доступа;
универсальность – оборудование, используемое для построения сети,
поддерживает открытые протоколы и стандарты и поддерживает совместную
работу с оборудованием различных производителей;
масштабируемость – сеть обеспечивает возможность наращивания
ёмкости системы по количеству одновременно работающих пользователей
или по поддержке новых технологических решений и протоколов без
дополнительных работ;
40
надежность – в случае возникновения отказов система
предусматривает механизм восстановление доступности ресурсов за счет
автоматического переключения на резервный узел;
долговечность – предусмотрена гарантия на компоненты сети, а
также дополнительная техническая поддержка компонентов производителем
после окончания срока гарантии;
эргономичность – решения, используемые для построения сети,
предусматривают удобство ремонта и восстановления системы, простоту
обслуживания и администрирования сети при минимальных
эксплуатационных расходах;
эстетичность – сети отвечает современным эстетическим
требованиям;
экономичность - сеть поддерживает сокращение эксплуатационных
расходов;
мультисервисность - система обеспечивает возможность
одновременной передачи данных, голоса, видео на основе технологии
обеспечения качества сервиса (QoS) для различных видов трафика с учетом
их приоритетности.
Высокие показатели производительности IT-Инфраструктуры в целом
обеспечиваются:
– применением современного и высокопроизводительного
оборудования;
– использованием современного программного обеспечения, в полной
мере реализующего аппаратные возможности серверного оборудования.
Проектируемая сеть представляет собой многоуровневую систему,
состоящую из следующих функциональных элементов:
подсистема уровня доступа – обеспечивает подключение устройств
конечных пользователей, абонентских устройств и других смежных систем;
41
подсистема уровня ядра – обеспечивает высокоскоростную
коммутацию между компонентами подсистемы уровня доступа и подсистемы
внешних воздействий;
подсистема внешних взаимодействий – обеспечивает подключение к
провайдерам внешних каналов связи;
подсистема беспроводной сети.
Иерархическая модель построения сети позволяет обеспечить
отказоустойчивость, мультисервисность, возможность дальнейшего
расширения сети без ущерба производительности.
Масштабируемость информационной системы обеспечивается:
- использованием технологии виртуализации, позволяющей более
полно использовать имеющиеся аппаратные ресурсы и равномерно
распределять нагрузку между физическими серверами;
- возможностью наращивания количества серверов и дисковой емкости
системы хранения данных без перерывов в работе IT-Инфраструктуры;
- длительным жизненным циклом оборудования и программного
обеспечения всех подсистем за счет предоставления поддержки
соответствующих производителей.
Унификация программно-технической инфраструктуры достигается
обеспечением единообразия применяемого оборудования и программного
обеспечения:
- за счет выбора единого производителя оборудования
- за счет выбора единого производителя программного обеспечения.
Для обеспечения систем Ethernet, IP-телефонии, диспетчеризации
оборудования физической средой передачи данных и возможностью
создания единой информационной системы использована структурированная
кабельная система (СКС).
Основой сети являются два коммутатора ядра. Между устройствами
ядра и устройствами уровня доступа организуется связь, реализованная на
двух каналах 10 Гбит, к каждому устройству уровня доступа. Для
42
обеспечения отказоустойчивости между каждым устройством уровня доступа
и устройствами уровня ядра работает протокол IPv4, позволяющий
балансировать нагрузку между каналами.
Каждый из коммутаторов доступа подключается к каждому
коммутатору ядра волоконно-оптическими линиями связи с пропускной
способностью 10 Гбит/с.
Рабочие места и периферийное оборудование подключаются при
помощи медных 10/100/1000Base-T (пропускная способность 100 Мбит/с и
1000 Мбит/с соответственно).
Беспроводная сеть (БС) состоит из следующих элементов:
1. Базовые станции (точки доступа) – устройства доступа,
осуществляющие непосредственное обслуживание и подключения
абонентских устройств конечных пользователей. Представлены двух
диапазонными точками доступа серии HP 525.
2. Управляющий модуль, представляет собой контроллер
централизованного управления базовыми станциями. Представлен
контроллером HP 830.
Сеть предоставляет транспортные функции и соединяет элементы БС в
единую инфраструктуру.
Подключение элементов БС:
Точки доступа должны быть подключены к портам 1000Base-T
коммутаторов доступа с поддержкой технологии 802.3af (PoE).
Контроллер HP 830 должен быть подключен к коммутаторам ядра.
Централизованная иерархическая модель построения БС позволит
обеспечить отказоустойчивость, масштабируемость и управляемость
системы.
Проектирование сети передачи данных (СПД) должно производиться
при наличии соответствующих разрешающих документов.
43
СПД должна выполнять функции организации передачи данных
организации между ее центральным офисом и территориально-
распределенными филиалами.
Каждое рабочее место должно быть оборудовано информационными
розетками RJ-45. На каждое рабочее место не менее двух розеток.
Подведем итог второй главы.
Вторая глава выпускной квалификационной работы посвящена анализу
общей характеристики предприятия АО «Мособлгаз» и обоснованию
необходимости проектирования распределенной сети передачи данных для
предприятия.
В данной главе произведен подробный анализ характеристики
исследуемого предприятия, его направлений деятельности и
организационной структуры. Исследуемое предприятие – АО «Мособлгаз» –
является газораспределительной компанией, осуществляющей свою
деятельность в Москве и Московской области.
Исследована программная архитектура предприятия. В центральном
офисе предприятии организована локальная компьютерная сеть.
На основе анализ общей характеристики и программной архитектуры
предприятия сформированы основные технические требования к
проектируемой сети.
44
ГЛАВА 3. Разработка основных проектных решений по
проектированию распределенной сети передачи данных для
предприятия АО «Мособлгаз» с двумя филиалами
3.1.Разработка проводных сегментов сетей в филиалах
предприятия
Исследуемое предприятие располагает двумя филиалами.
План помещений филиалов предприятия представлены на рисунках 3.1
и 3.2 соответственно.

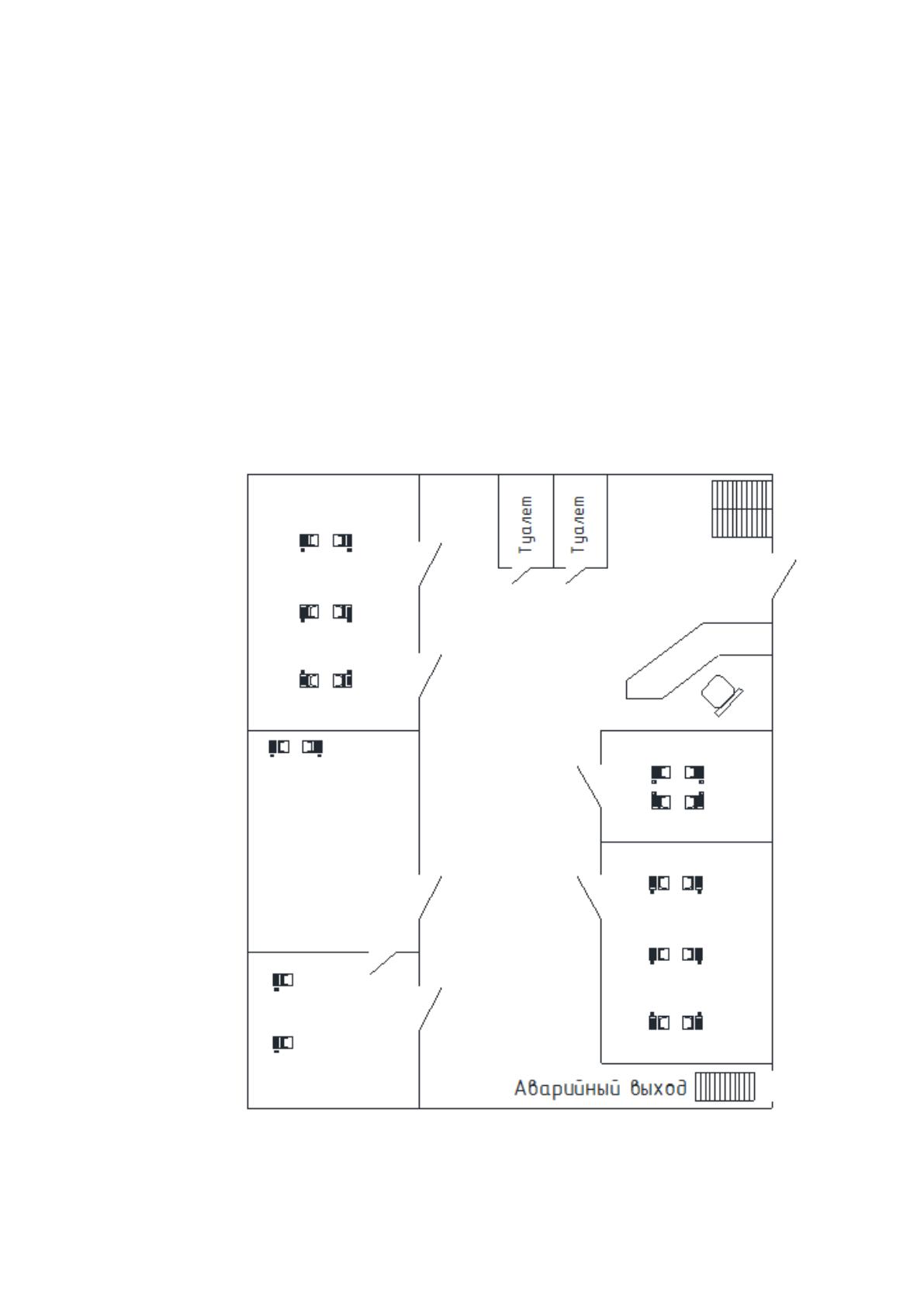

Рисунок 3.1 - План первого филиала компании
