ГЛАВА 2. SMSC – (Short Message Service Center) центр
обслуживания коротких сообщений мобильной связи,
логика работы, администрирование системы, разработка
процессов оптимизации
2.1. Логика работы, а так-же добавление новых партнерских SMPP
портов
SMS-центр (SMSC) — отвечает за работу службы коротких сообщений
сети мобильной связи. Его задачами являются хранение, передача,
конвертация и доставка SMS сообщений. Полное название SMSC в
терминологии 3GPP — Short Message Service — Service Centre (SMS-SC).
Базовые маршруты SMS
1. С мобильного телефона другому мобильному телефону,
этот маршрут называется MO-MT (Mobile Originated — Mobile
Terminated)
2. С мобильного телефона контент-провайдеру (Large Account
/ ESME), этот маршрут называется MO-AT (Mobile Originated —
Application Terminated)
3. Из приложения в мобильный телефон, этот маршрут
называется AO-MT (Application Originated — Mobile Terminated)
Операции
Операции SMSC можно описать как
1. Прием текстовых сообщений (SMS) от пользователей
беспроводной сети
2. Хранение текстовых сообщений
24
3. Пересылка текстовых сообщений
4. Доставка текстовых сообщений (SMS) пользователям
беспроводной сети
5. Техническое обслуживание уникальных меток времени в
текстовых сообщениях
Когда пользователь отправляет текстовое сообщение (SMS сообщение)
другому пользователю, сообщение сохраняется в SMSC (SMS-центр) который
доставляет его адресату, когда тот будет доступен.
SMS-центр (SMSC) отвечает за обработку SMS операций беспроводной
сети.
1. Когда SMS-сообщение отправлено с мобильного телефона оно
первым делом попадает в SMS-центр
2. Затем SMS-центр перенаправляет SMS-сообщение по адресату
3. Основной обязанностью SMSC является маршрутизация SMS-
сообщений и регулирование процесса. Если получатель недоступен
(например, когда мобильный телефон выключен), SMSC сохранит SMS-
сообщение.
4. Он перешлет сообщение SMS, когда получатель станет доступен
или истечет максимальный период хранения сообщения.
Рассмотрим, что являяется периодом хранения SMS-сообщения.
SMS-сообщение временно хранится в SMS центре, если мобильный
телефон получателя недоступен. На многих сотовых телефонах есть
возможность настроить или указать период хранения сообщения, и по
истечении этого периода, SMS-сообщение будет удалено из SMS-центра.
После удаления, SMS-сообщение более не будет доступно для отправки
получателю на мобильный телефон (даже если он станет онлайн). Срок жизни
25
сообщения может быть настроен пользователем мобильного телефона, но на
самом SMSC может быть настроено правило игнорировать или иначе
обрабатывать доставку сообщений.
Для того что-бы получить отчет о состоянии сообщения, отправителю
SMS необходимо установить флаг в настройках SMS-сообщении о том, что
необходимо получение отчета о доставке сообщения. Данный отчет придет
отправителю в виде SMS-сообщения или же уведомления.
SMS (Short Message Service) – это услуга передачи коротких сообщений
между абонентами сети сотовой связи. Пожалуй, это одна из самых
популярных дополнительных услуг, которые предоставляют системы сотовой
связи. Первоначально SMS сервис был разработан как дополнительная услуга
для Global System For Mobile Communications, т.е GSM сетей. Первое
короткое смс сообщение было отправлено в Великобритании в декабре 1992
года его контекст заключался в поздравлении с наступающим Рождеством.
Первая коммерческая сеть, которая поддерживала услугу SMS была запущена
в 1993 году в Швеции. По началу как такового интереса к этой услуге
практически не было. Например, в 1995 году в среднее колличество смс
сообщений на одного абонента приходилось 0,4 сообщения в месяц. Это в
целом обуславливалось небольшим числом телефонов, которые
поддерживали возможность пользоваться услугой SMS. Но уже в 2000 году
эта цифра достигла 35. В итоге благодаря высокому росту интереса у
абонентов к этой услуге во всех последующих стандартах (UMTS (Universal
Mobile Telecommunications System), LTE (Long Term Evolution) и т.д.) услуга
SMS была заложена как базовый функционал.
Теперь мы рассмотрим принципы внедрения этой услуги в стандартную
сеть GSM (те же принципы используются в других стандартах). Для
26
предоставления услуги SMS в сети оператора должен быть элемент,
ответственный за управление этим сервисом: SMS-центр. Эта система
относится к сетевой коммутационной системе (NSS) и предназначена для
обработки входящих сообщений, их хранения (если доставка невозможна) и
доставки. Кроме того, для сети также требуется наличие GMSC-SMS,
который выступает в качестве шлюза для сетей других операторов и служит
маршрутизатором между SMS-центром. Однако эти функции обычно берут
на себя один из SMS-центров.

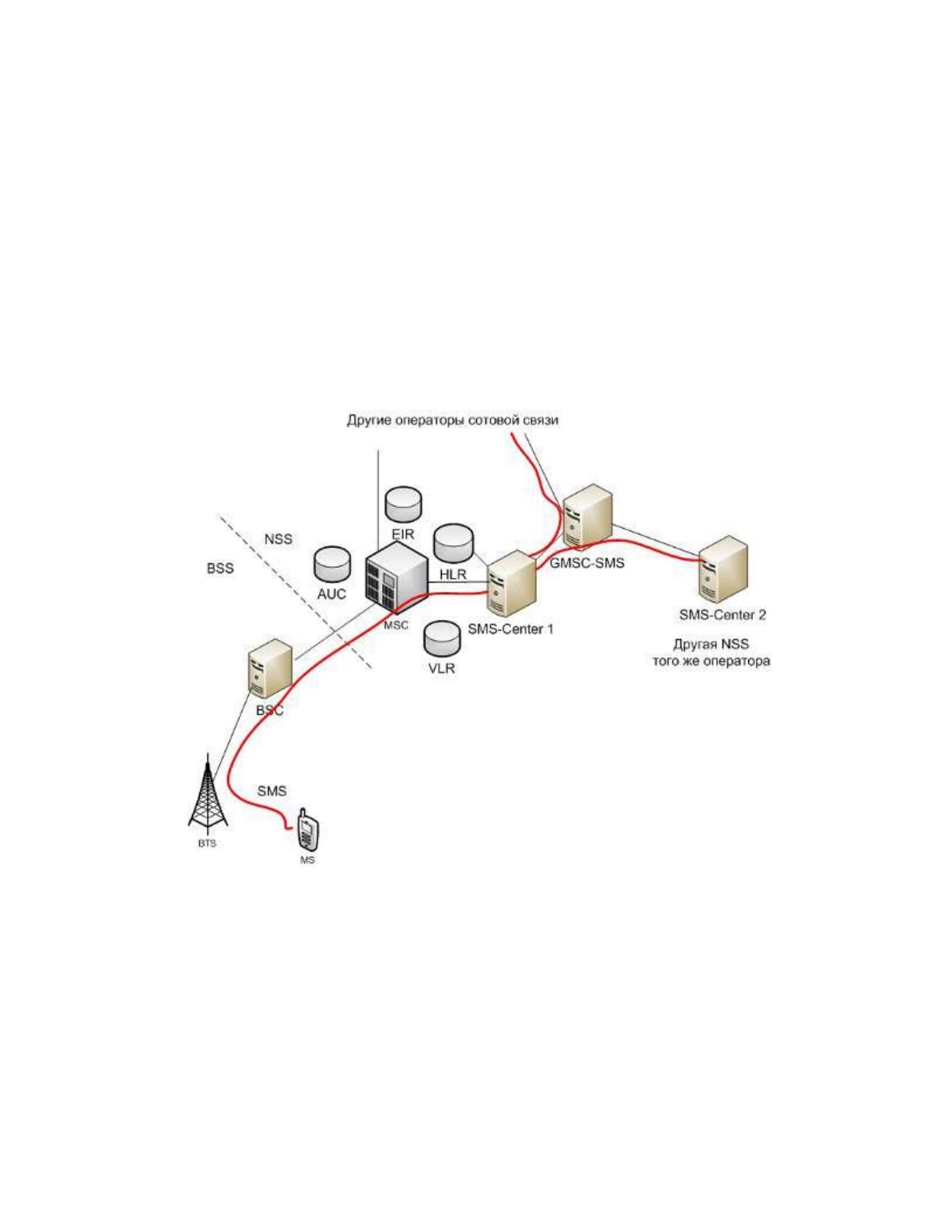

Рис.3 Приинцип работы SMSC сервиса
Рассмотрим, что является принципом реализации услуги SMS (Short
Message Service).
Принцип работы сервиса чрезвычайно прост: абонент набирает
текстовое сообщение на своем телефоне. Набор осуществляется на
стандартной цифровой клавиатуре, где каждому символу присваивается
27
несколько символов. Количество нажатий клавиш будет соответствовать
буквенному номеру соответствующей кнопки. Например, для «1» это будут
английские буквы a, b и c (чтобы набрать «b», вы должны нажать клавишу
«1» 2 раза). Длина сообщения для текста, напечатанного на латыни,
составляет 160 символов, а для кириллицы - 70. Это различие связано с
разным объемом данных, необходимых для передачи символов из разных
алфавитов. Помимо ввода, отправитель должен также указать номер
получателя и отправить это сообщение. Сообщение передается через сеть
оператора, обычно через официальные каналы, и голосовые каналы не
активируются. Через BSS (Base Station System), SMS сообщение доставляется
в MSC (Mobile Switching Centre), где маршрутизируется к SMS-Center, о
котором говорилось выше. Затем центр SMS анализирует сообщение,
проверяет местоположение абонента, а затем в сети, независимо от того,
является ли абонент получателем. Этот информационный SMS-центр узнает в
HLR (Home Location Registry). После того, как это сообщение будет передано
в GMSC-SMS, если абонент находится в зоне обслуживания другого MSC или
принадлежит сети другого оператора. Если абонент в настоящее время
обслуживается данными MSC, сообщение передается в обратном порядке.
Если абонент недоступен по какой-либо причине, сообщение записывается в
память SMS-Center. Через некоторое время попытка передать сообщение
повторяется. Если абонент снова недоступен, время ожидания увеличивается
и т. Д. В зависимости от оператора оператор будет удален после
определенного количества неудачных попыток. Как правило, время хранения
не превышает 1 месяца. Подтверждение доставки также может быть
отправлено отправителю.
28
На основе службы SMS реализовано множество дополнительных услуг.
Одним из самых важных является Cell Broadcasting (вещание в соте). Эта
служба позволяет отправлять сообщения всем подписчикам, которые
присутствуют в определенной области. В частности, может быть реализовано
предупреждение о чрезвычайной ситуации или любом стихийном бедствии.
Одним из самых необычных способов использования SMS является
возможность удаленного управления любым оборудованием.
SMS - очень распространенный способ общения и находит много
применений в повседневной жизни. Среди прочего, эта услуга приносит
хороший денежный доход для мобильных операторов. По словам самих
мобильных операторов: абоненты готовы платить больше за 1 SMS-
сообщение, чем за 1 минуту обычного телефонного разговора. Эти факторы
позволяют сделать вывод о том, что, несмотря на широкое использование
других средств связи, таких как: Telegram, IMO, Viber, видео-звонки,
электронная почта, эта услуга будет по-прежнему предоставляться сотовыми
операторами в течение многих лет.
Добавление новых SMPP портов.
Протокол коротких сообщений (SMPP) от Peer-to-Short является
открытым стандартным протоколом, разработанным для реализации гибкого
интерфейса передачи данных для перемещения коротких сообщений между
центром сообщений, например:
Центр Службы Коротких Сообщений (Short Message Service Centre)
(SMSC)
Сервер (USSD)Данных Неструктурированных Дополнительных Служб
GSM (GSM Unstructured SupplementaryServices Data (USSD) Server)
29
другие типы Message Center и системой приложений SMS, типа WAP
Proxy Server, EMail Gateway или другого Messaging Gateway.
Примечание: Ради краткости, в этой дипломной работе для описания
любого элемента «сервер» («server») SMPP, к которому может быть
подключен «клиент» («client») SMPP, называемый Элемент Внешней
Системы Короткого Сообщения(External Short Message Entity) (ESME),
повсюду будет использоваться термин SMSC .
Версия v3.4 SMPP поддерживает технологии Digital Cellular Network,
включая:
• GSM
• IS-95 (CDMA)
• ANSI-136 (TDMA)
• iDEN
Используя протокол SMPP, система приложений SMS, называемая
«Элемент Внешней Системы Короткого Сообщения» («External Short Message
Entity») (ESME), может инициировать соединение на уровне приложения с
SMSC через сетевое соединениеTCP/IP или X. 25 и может затем отправлять
короткие сообщения и получать короткие сообщения на и из SMSC
соответственно. ESME может также запрашивать, отменять или заменять
короткие сообщения, используя SMPP.
SMPP поддерживает полнофункциональный набор функций приема-
передачи сообщений, таких как:
•Передача сообщений из ESME одиночным или множественным
номерам абонентов через SMSC
• ESME может получать сообщения через SMSC из других SME
(например, мобильных станций)
30
•Запрос статуса короткого сообщения, сохраняемого на SMSC
•Отмена или замена короткого сообщения, сохраняемого на SMSC
•Отправка зарегистрированного короткого сообщения (для которого
SMSC вернет «расписку о получении» («delivery receipt») создателю
сообщения)
•Назначение даты и времени доставки сообщения
•Выбор режима сообщения, то есть, дейтаграммного или хранения и
отправки
•Установка приоритета доставки короткого сообщения
•Определение типа кодировки данных короткого сообщения
•Установка периода достоверности короткого сообщения
•Ассоциирование типа службы с каждым сообщением, например,
уведомлениемголосовой почты.
Добавление новых SMPP портов.
Разработанная ниже процедура описывает пошагово, способ
добавления новых SMPP портов для возможности новых контент партнеров
подключаться к СМС центру.
Для начала необходимо выполнить бекап текущей конфигурации SMPP
сервера.
Запустить скрипт ~/scripts/smscbkpcnf.sh для бекапа текущей
конфигурации SMPP и SFE серверов.
Выполнить бекап для /home/smsc/site/config/installed_eis на всех
серверах, которые будут задействованы в процедуре (SFE сервера и SMPP
сервера).
31
Конфигурирование всех SFE и SMPP серверов для возможности работы
с новыми контент партнерами.
Необходимо зайти под пользователем smsc.
Выполнить команды на каждом сервере(каждый SFE и SMPP):
smsc install_ei SMPP X.1 <name of SMPP server>
smsc install_ei SMPP X.2 <name of SMPP server>
Например:
smsc install_ei SMPP 31.1 smpp1a
smsc install_ei SMPP 31.2 smpp1b
и.т.д.
Проверить установленные файлы
Проверить можно в /home/smsc/site/config/installed_eis это
актуальная директория куда должны быть установлены файлы.
Создание клиентской конфигурации на SMPP серверах
Создать <system_id>.dat в /home/smsc/site/config/SMPP на обоих
SMPP серверах
Создать SMPP.X.config в /home/smsc/site/config на обоих SMPP
Обновить SMPP.config с новым ESME <system_id> и группу с
описанием на обоих SMPP
Например:
Smpp31.dat
