39
Тип VB-30-230 230в
трехпозиционный
Тип VBA-30-24 24в 0(2)-10mA
Выходной сигнал
Тип VBA-30-24 24в 0(2)-10mA
Потребление
Тип VB-30-24 1,5Вт
Тип VB-30-230 3Вт
Тип VBA-30-24 7Вт
Исполнение
IP54
Время закрытия/открытия
Тип VB-30-24 60с
Тип VB-30-230 60с
Тип VBA-30-24 25с
Усиление
300H
Ход штока
5,5мм
Диапазон температур
-5 +55С
Масса
0,55кг
Электроприводы VB-30 и VBA-30 имеют встроенные автоматические
концевые выключатели, предохраняющие двигатель от перегрузки. Шестерни
изготовлены из металла и синтетических материалов. Механизм приводов
смазан и не требует обслуживания. Приводы позволяют производить ручную
регулировку. Корпус привода выполнен из пластика. Трехпозиционный привод
VB-30 может питаться от 24В АС или от 220В АС, аналоговый VBA-30 —
только 24В АС. Привод может комплектоваться дополнительными концевыми
выключателями, которые обычно используются для описания положения
привода «закрыто/открыто». На рисунке 2.9 сам привод, на рис 3.10 схема его
подключения.
40

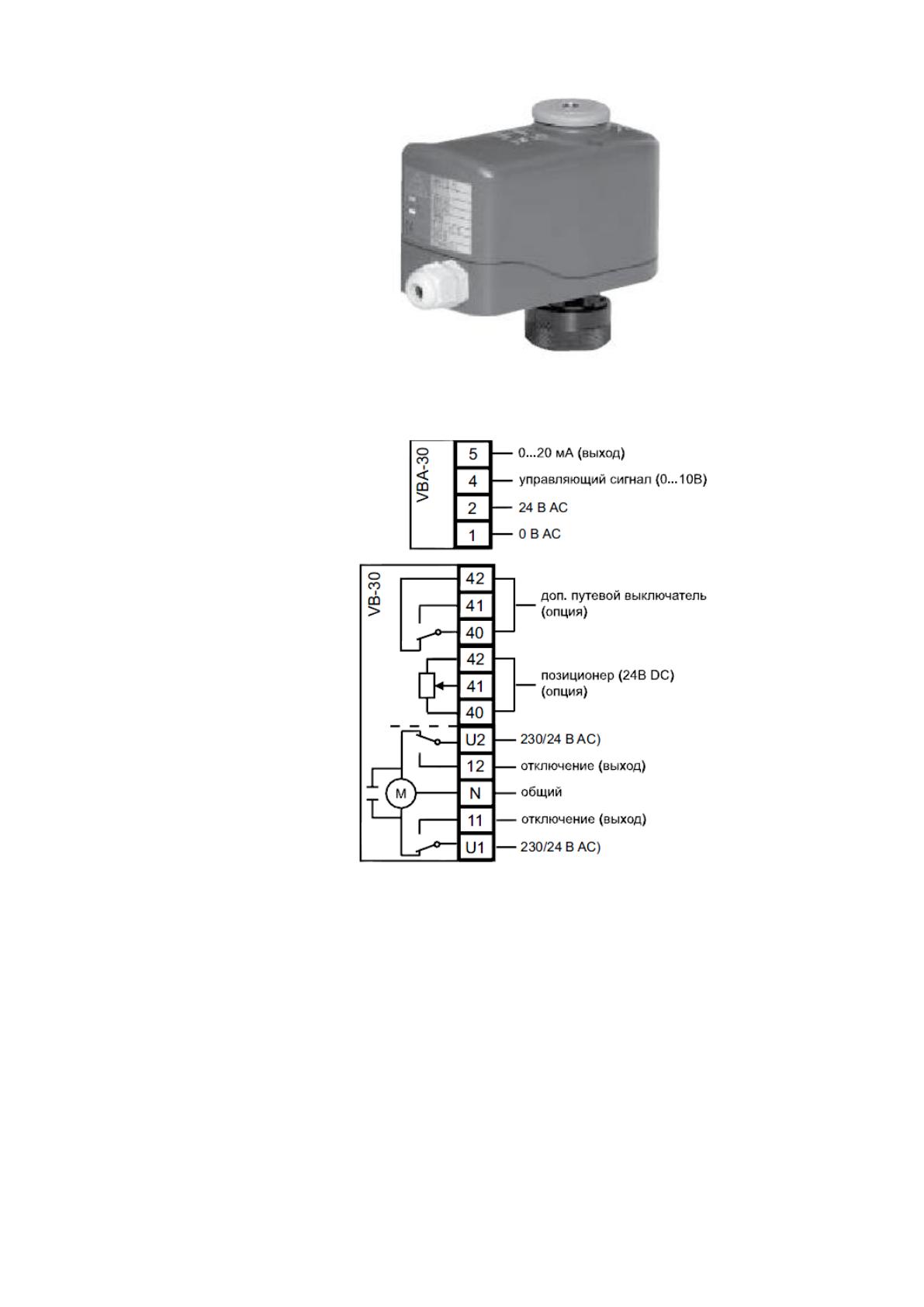

Рисунок 2.9 - Электропривод VB-30
Рисунок 2.10 - Электрическое подключение привода типа VB-30.
Всего понадобится шесть клапанов, три насоса, по два клапана и один
насос на каждое из зданий.
2.7 Стабилизация давления в системе отопления
Для установки и регулировки стабильного давления в системе отопления
используются регуляторы перепада давления (редукторы). Один нормально
41
открытый устанавливается на первичный контур, первичный теплоноситель,
поступающий из городской ТЭЦ, второй в саму систему отопления нормально
закрытый на байпасную линию параллельно циркуляционным насосам.
Редуктор, расположенный на входе в систему поддерживает заданное давление
на входе в систему. Клапан перепада давления расположенный в самой системе
отопления позволяет выставить оптимальное давление для данной системы
отопления и при использовании терморегуляторов расположенных на тепловых
приборах поддерживать заданное давление в системе.
Опишем первый регулятор перепада давления.
AFP/VFG2 является автоматическим регулятором перепада давлений для
использования в системах централизованного теплоснабжения. При повышении
регулируемого перепада давлений клапан регулятора закрывается. Регулятор
состоит из регулирующего фланцевого клапана, регулирующего блока с диаф-
рагмой и пружиной для настройки перепада давлений.
Основные характеристики:
• условный проход: Д
у
= 15-250 мм;
• условное давление: Р
у
= 16,25,40 бар;
• регулируемая среда: вода;
• макс. температура регулируемой среды: 200 °С. Устанавливается на
подающем или обратном трубопроводе.
Диапазон регулируемого перепада давлений составляет от 0,05 до 6 бар.
Это для разных блоков. На рисунке 2.11 изображена схема подключения
клапана, а на рисунке 2.12 сам регулятор.
42

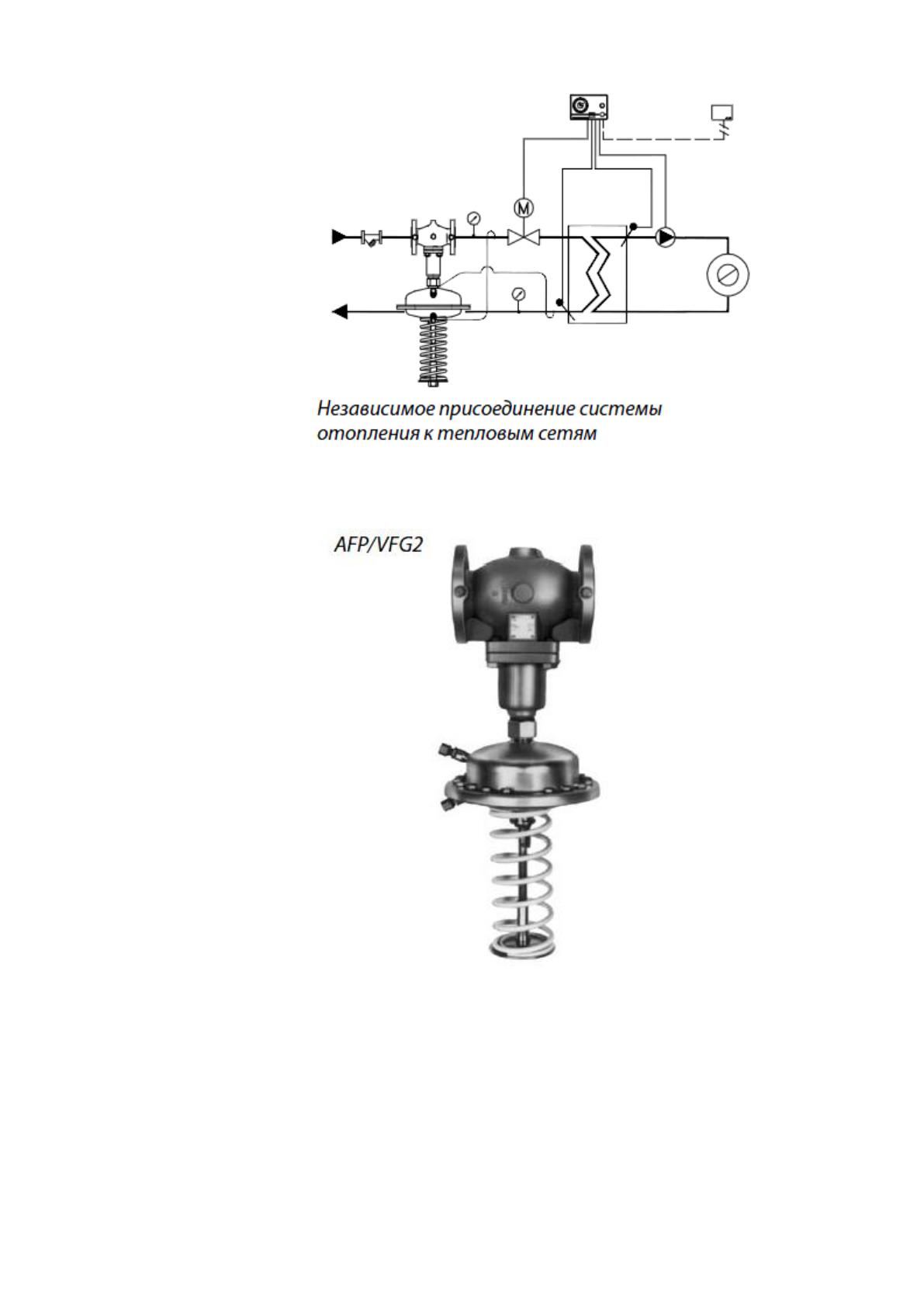

Рисунок 2.11 - Схема подключения клапана AFP/VFG2.
Рисунок 2.12 - Регулирующий клапан AFP/VFG2
Таких клапанов понадобится две штуки, для установки на входе в здание
«НИ», один, и один для зданий «АМ» и «ИЛК-3», конструктивно ввод для этих
зданий один.
43
Опишем второй регулятор перепада давления.
AFA/VFG2 (21) является автоматическим регулятором, поддерживающим
постоянное давление в трубопроводе до регулятора (по ходу движения
теплоносителя). Предназначен для применения в системах централизованного
теплоснабжения. При повышении давления до регулятора клапан открывается.
Регулятор состоит из регулирующего фланцевого клапана,
регулирующего блока с диафрагмой и пружиной для настройки давления.
Основные характеристики:
• условный проход: Д
у
= 15-250 мм;
• условное давление: Р
у
= 16,25,40 бар;
• регулируемая среда: вода;
• макс. температура регулируемой среды: 200 °С.
Диапазон регулируемого перепада давлений составляет от 3 до 11бар.
Устанавливается на байпасной линии. Если система находится в
нерабочем состоянии, то клапан полностью закрыт. Давление в трубопроводе
перед регулирующим клапаном передается в полость над регулирующей
диафрагмой через импульсную трубку. На другую сторону диафрагмы
действует атмосферное давление. При возрастании регулируемого давления
свыше установленного значения клапан начинает открываться до тех пор, пока
не установится равновесие между усилиями со стороны диафрагмы и пружины.
Давление может быть отрегулировано изменением настройки. На рис. 2.13
изображена схема подключения клапана, а на рис 2.14 сам клапан. Регулировка
давления с помощью этого клапана позволяет задать оптимальные параметры
давления в системе отопления, а при наличии терморегуляторов установленных
на приборы отопления этот клапан просто необходим. Терморегуляторы в
зависимости от настроек могут открываться или закрываться, соответственно
давление в системе отопления может возрастать или уменьшаться, что
приводит к перегреву или же излишнему охлаждению отапливаемых
44
помещений. А также перепады давления оказывают отрицательное воздействие
на установленное оборудование, оно чаще выходит из строя.

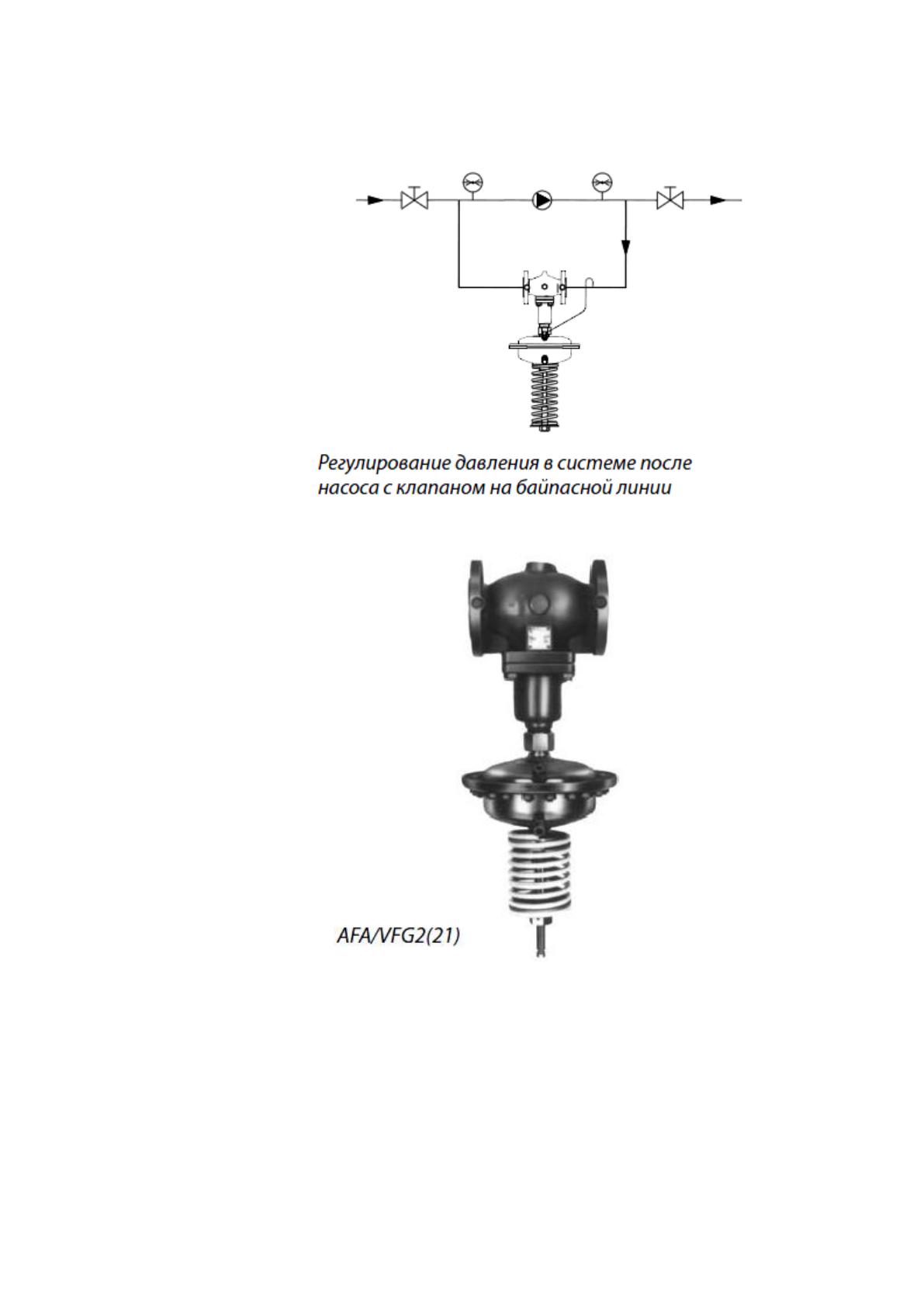

Рисунок 2.13 - Схема подключения клапана AFA/VFG2(21)
Рисунок 3.14 - Регулирующий клапан AFA/VFG2(21)
Таких клапанов понадобится три штуки на каждую систему отопления
расположенную в трех зданиях АО «МОССЕЛЬПРОМ».
45
2.8 Датчики температуры, давления
К аналоговым и дискретным входам котроллера ТРМ132М-01 с
дополнительным модулем МР-1 для снятия показаний и управления
технологическими процессами подключаются различные типы датчиков. Для
одного комплекта оборудования нам понадобится 4 аналоговых датчика
температуры, 2 дискретных датчика давления, 1 аналоговый датчик давления.
Один датчик температуры воздуха и три датчика температуры воды.
Датчик температуры воздуха.
Его изображение показано на рисунке 2.15.
Характеристики датчика температуры воздуха ДТС125-50.В2.6:
Номинальная статическая характеристика (НСХ) 50М;
Класс допуска В
Схема соединения внутренних проводников 2-х проводная
Длина погружаемой части L 60, мм
Диапазон измерений –50…+100
о
С
Показатель тепловой инерции не более 15 с

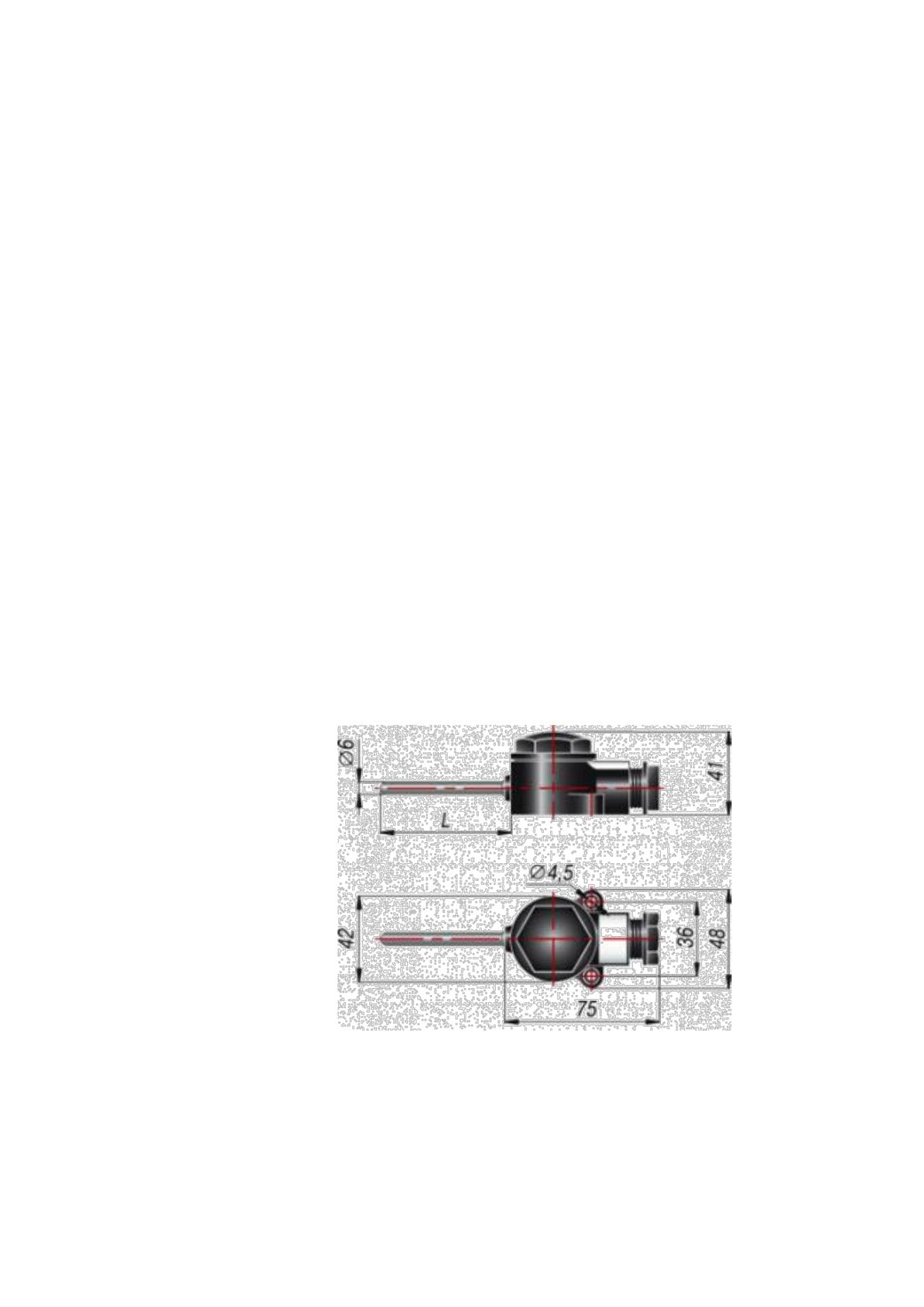

Рисунок 2.15 - Датчик температуры воздуха ДТС125-50.В2.6
Датчик температуры воды.
Его технические характеристики:
46
Характеристики датчика 1ДТС014-50М.В3.20/150 (рис. 2.16):
Количество чувствительных элементов 1 шт.
Код диаметра датчика 01 (D = 5 мм)
Код модели 4 (с кабельным выводом)
Номинальная статическая характеристика (НСХ) 50М
Класс допуска В
Схема соединения внутренних проводников 3-х проводная
Длина монтажной линии 20м.
Длина кабельного вывода 150м.
Рабочий диапазон измеряемых температур -50...+150 °С
Группа климатического исполнения Д2,
Условное давление 10 МПа
Величина рабочего тока, не более 5 мА
Показатель тепловой инерции, не более 10...30 с
Сопротивление изоляции, не менее 100 Мом
Степень защиты датчика по ГОСТ 14254 IP54

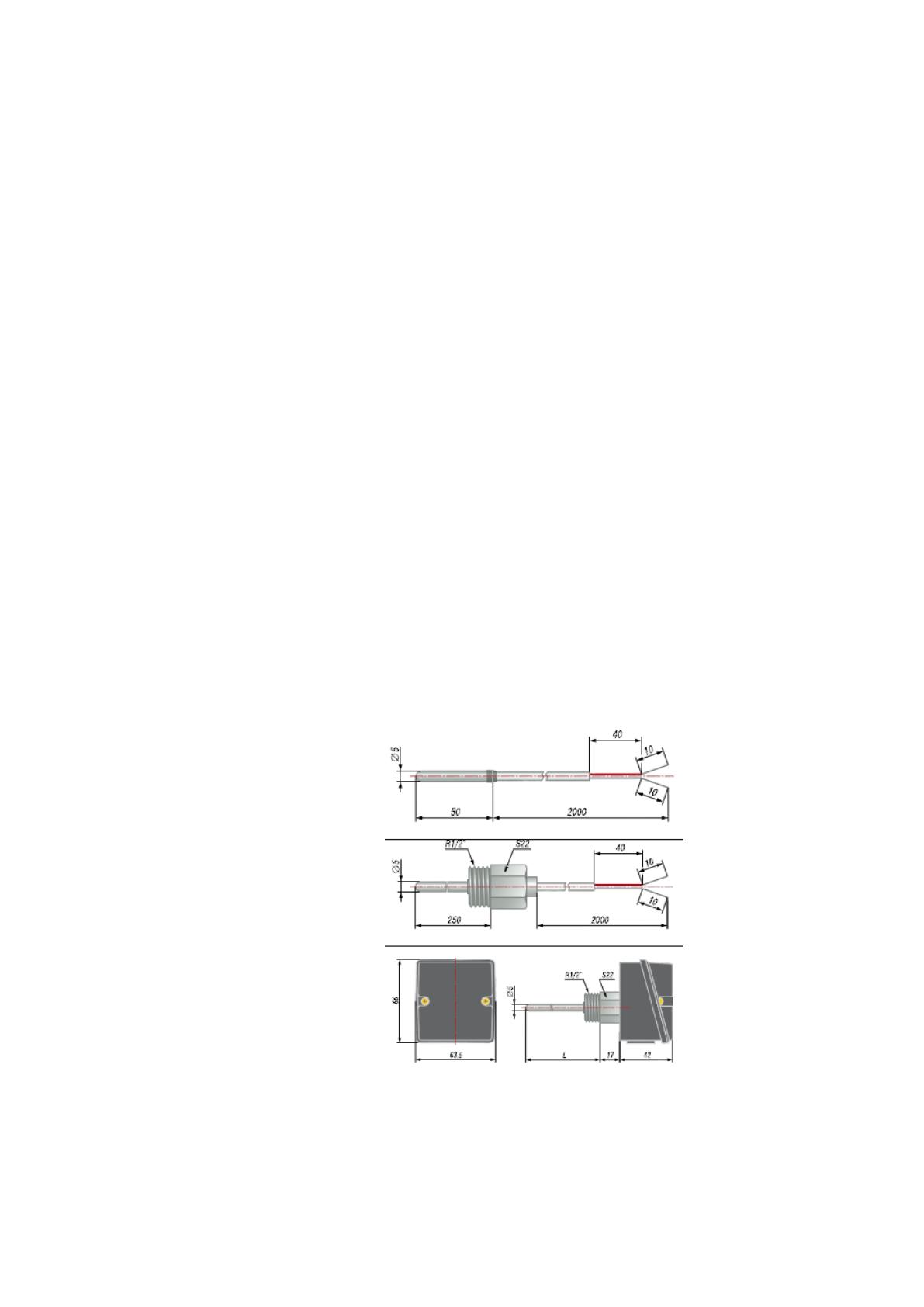

Рисунок 2.16 - Датчик температуры воды 1ДТС014-50М.В3.20/150.
Датчик давления аналоговый ПД100-ДИМ (рисунок 2.17).
47
Основные функциональные возможности ПД100-ДИМ:
Измерение избыточного давления нейтральных к титану и
нержавеющей стали сред (воздух, пар, различные жидкости).
Преобразование избыточного давления в унифицированный сигнал
постоянного тока 4...20 мА.
Верхний предел измеряемого давления — ряд значений от 100 кПа
до 100 Мпа.
Класс точности 0,5 или 1,0.
Высокая перегрузочная способность по давлению.
Хорошие показатели временной стабильности выходного сигнала.
Высокая степень защиты корпуса датчика давления — IP65.
Повышенная устойчивость к воздействию электромагнитных
помех.
Конфигурирование и калибровка с использованием средств
наладки/калибровки (ПК, специальный коммуникатор).

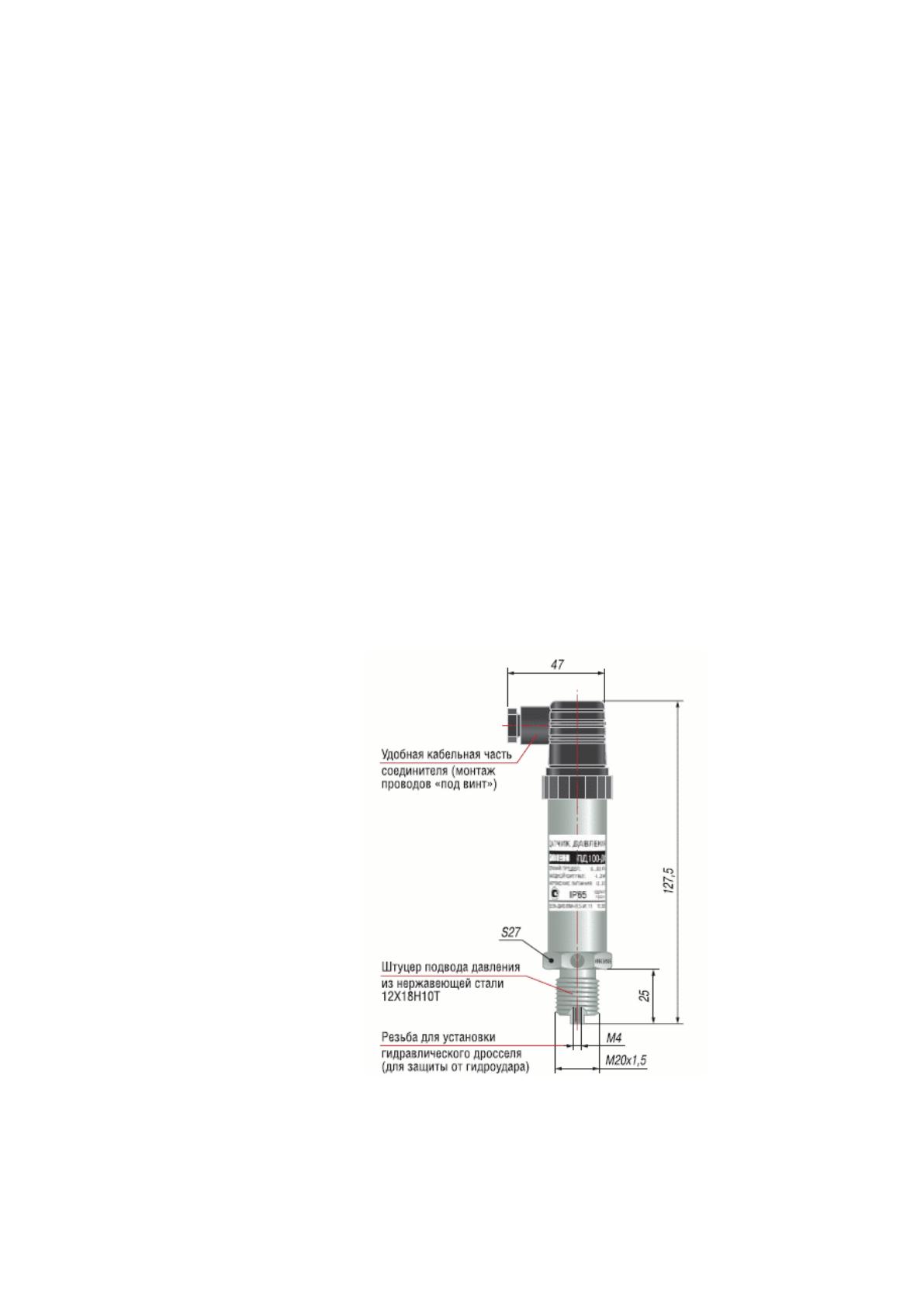

Рисунок 2..17 - Конструктивное исполнение и размеры ПД100-ДИМ
48
Датчик давления дискретный (регулятор давления).
Данный тип датчика используется с дискретными входами контроллера.
Регулятор давления АСВ содержит одну или несколько мембран из
нержавеющей стали. Когда давление в регуляторе достигает заданной
пользователем величины, мембрана изменяет свою кривизну на
противоположную, и электрические контакты под действием толкающего
стержня замыкаются или размыкаются. При понижении давления ниже
заданной величины контакты регулятора автоматически возвращаются в
первоначальное положение. Регуляторы (реле) давления серии АСВ
предназначены для работы в специфических условиях применения. Благодаря
небольшому размеру, малому весу и герметичным уплотнениям их можно
прямо устанавливать на оборудование, находящееся под давлением.
Регуляторы выпускаются с заводской настройкой давления,
электрическим кабелем и штуцером. Технические характеристики и рисунок
приведены ниже, в таблице 2.8 и на рисунке 2.18.
Таблица 2.8
Технические характеристики датчика давления
Диапазон
регулирования
от -0,5 до 45 бар
Возврат в исходное
состояние (переустановка)
автоматический, ручной
Контактная группа
SPST-NO, SPST-NC, SPDT
Электро соединения
плоские клеммы (6,35X0,81 мм) или кабель
Контактная нагрузка
6 А / 240 В пер. тока; 1 А / 240 В пер. тока;
0,05 А /12, 24 В пер. тока (золотые контакты)
Соединительные
размеры
внешний диаметр 1/4 под пайку внешний
диаметр 6 мм под пайку
Максимальное рабочее
давление
45 бар
Давление разрыва
>300 бар
Температура
контролируемой среды
от -35 до +135°С
Температура
окружающей среды
от -30 до +85°С
Класс защиты корпуса
Регулятор с кабелем: IP 65 Регулятор с
плоскими клеммами: IP 40
