Технические характеристики контроллера ZKTeco inBIO 260:
- процессор: 32-bit MIPS;
- объем оперативной памяти: 32 Мбайт;
- объем флэш-памяти: 128 Мбайт;
- емкость карты: 30000 отпечатков;
- количество записей в журнале: 100000;
- поддержка: SD карт и коммутации по каналу TCP/IP.
Кроме контроллера, в состав ZKNet 8.0 входит RFID-контроллер С3-
100, который выполняет функции обмена данными со скоростью передачи
34,8 кбит/с.
В состав контроллера С3-100 входит интерфейс RS-485, а также карта
памяти SDK для интеграции различного программного обеспечения.

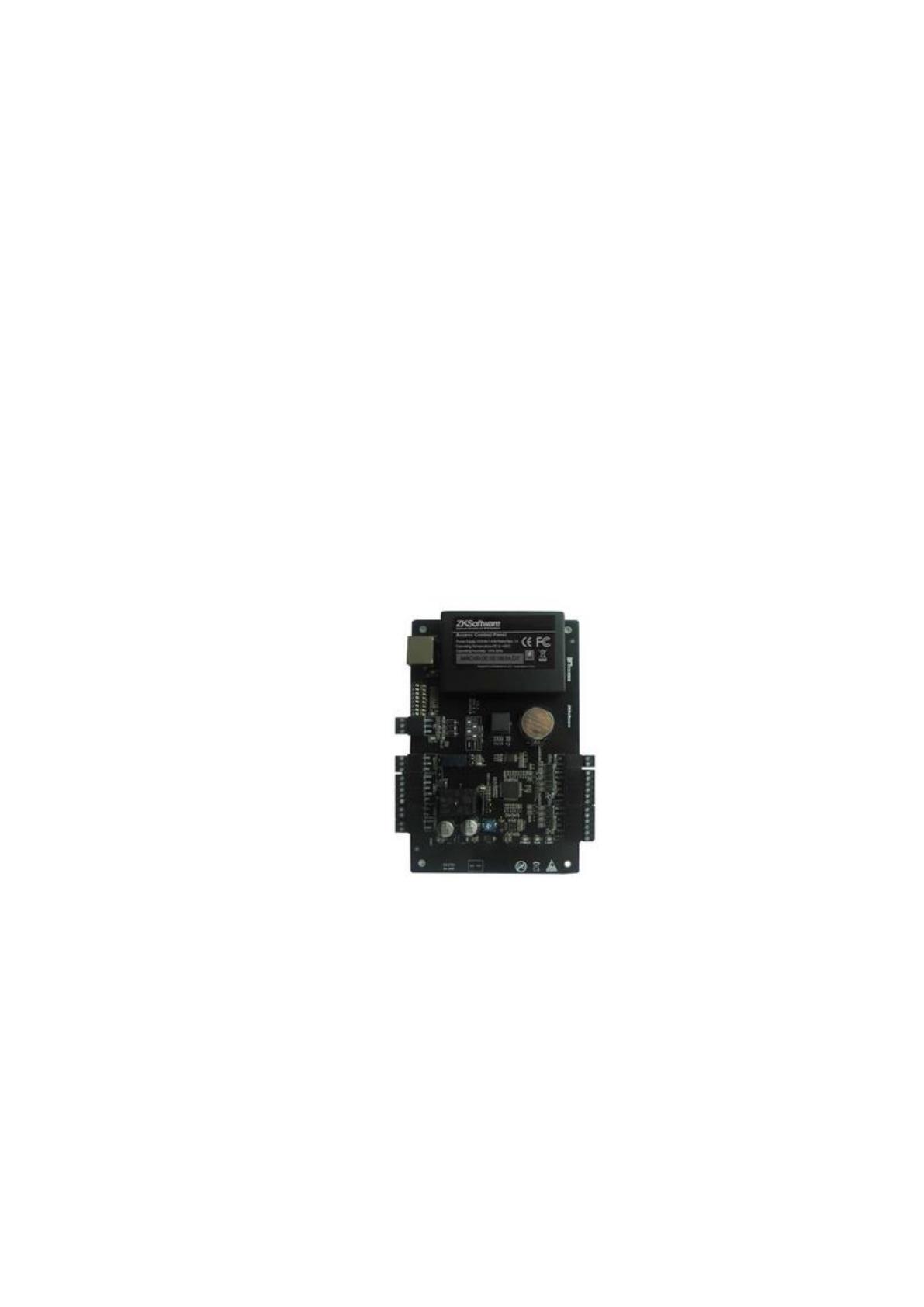

Внешний вид RFID-контроллера С3-100 приведен на рисунке 16.
Рисунок 16 – Внешний вид RFID-контроллера С3-100
В состав RFID-контроллера С3-100 ZKNet 8.0 входят:
- входной порт, который позволяет передавать различную
информацию;
- контактный релейный выход с рабочей нагрузкой 5 A и 36 V.
Для управления подъемниками системы контроля и управления
доступом ZKNet 8.0 применяется лифтовый контроллер EC10, который
53
реализует функции по обеспечению доступа на этажах помещения. В его
состав входят считыватели бесконтактных карт и идентификаторы по
отпечаткам пальцев.

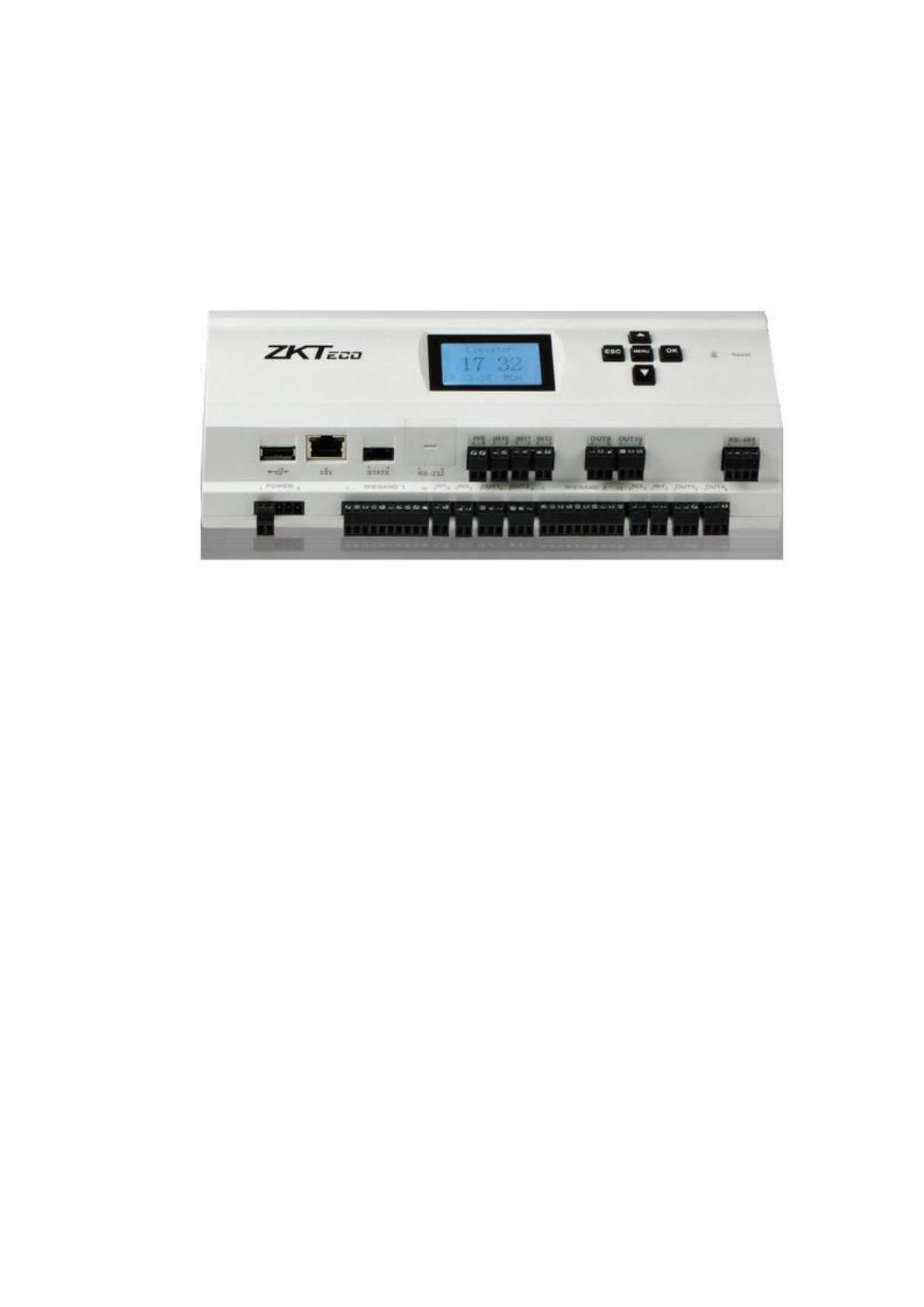

Внешний вид лифтового контроллера EC10 системы контроля и
управления доступом ZKNet 8.0 приведен на рисунке 17.
Рисунок 17 – Внешний вид лифтового контроллера EC10 системы контроля и
управления доступом ZKNet 8.0
К основным техническим характеристикам лифтового контроллера
EC10 относятся:
- количество пользователей: 3000 человек;
- идентификация личности: до 30000 человек;
- журнал событий: до 100000 записей;
- линии коммутации: RS-232 и RS-485;
- протокол передачи данных: TCP/IP;
- питание: 10 V DS-1A.
В состав системы контроля и управления доступом ZKNet 8.0 входит
биометрический терминал F6, позволяющий распознавать отпечатки пальцев.
К техническим характеристикам биометрического терминала F6
относятся:
- количество распознаваемых пользователей: 1 чел./сек.;
54
- наличие шаблонов для сравнения отпечатков пальцев: 500.
Биометрический терминал позволяет считывать отпечатки пальцев с
RFID карт и включает встроенный интерфейс Vega Z для подключения к
другим системам доступа.
В состав системы контроля и управления доступом ZKNet 8.0 также
входит устройство мультифакторной биометрической идентификации
MultiBio800, которое производит идентификацию по отпечаткам пальцев,
лицу и паролю.

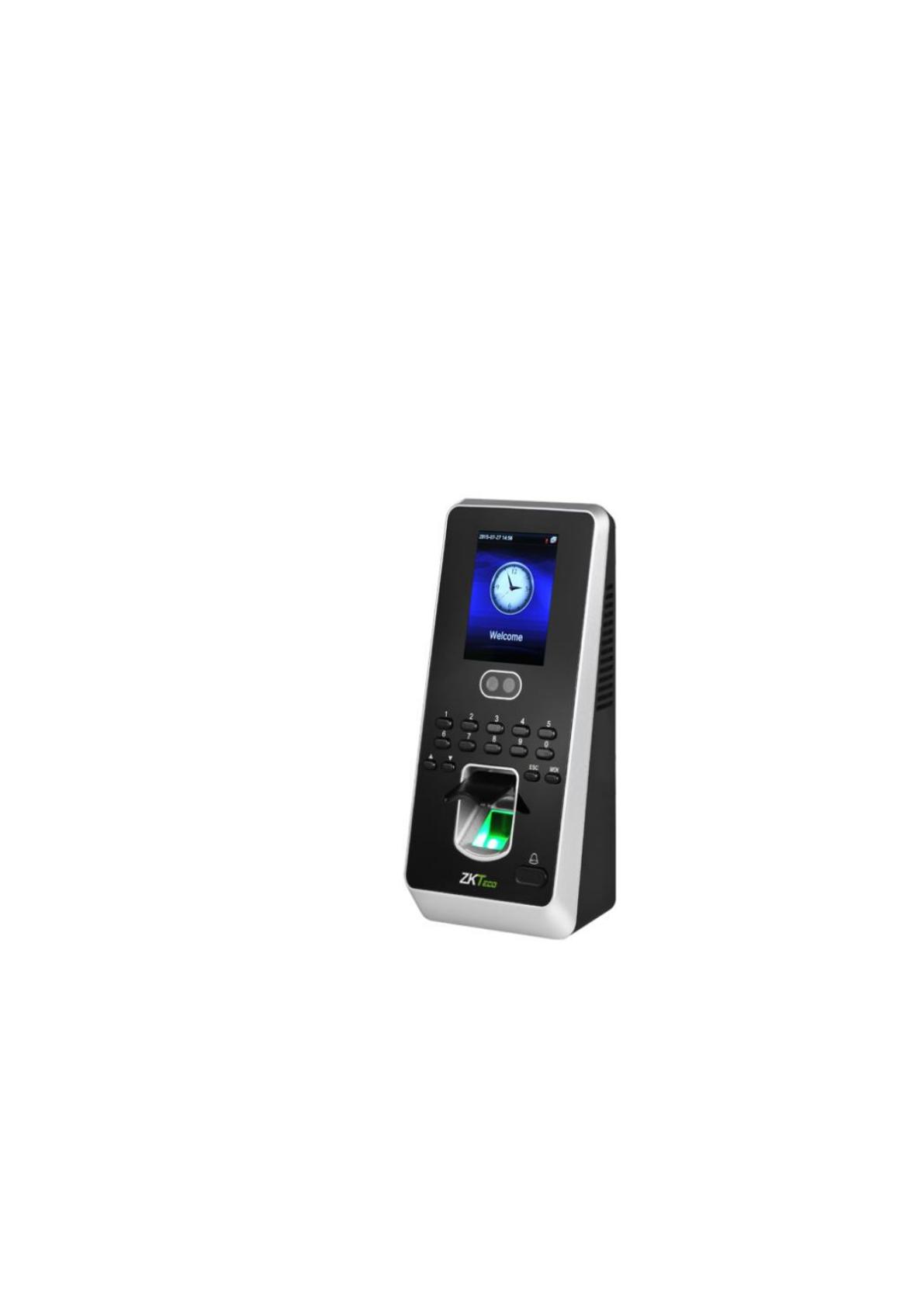

Внешний вид устройства мультифакторной биометрической
идентификации MultiBio800 приведен на рисунке 18.
Рисунок 18 – Внешний вид устройства мультифакторной биометрической
идентификации MultiBio800
Биометрический терминал MultiBio800 обрабатывает до 400 шаблонов
человеческих лиц без разделения их на группы.
55
К основным техническим характеристикам биометрического терминала
MultiBio800 относятся:
- дисплей: цветной сенсорный размером 2,8 дюйма;
- алгоритм: ZKFinger VX10.0 & ZKFace VX 7.0;
- функции контроля доступа: двери, звонок, кнопки;
- камера: высокого разрешения с инфракрасной подсветкой.
В состав системы контроля и управления доступом ZKNet 8.0 также
входит терминал для идентификации личности и распознавания рисунка вен
FV350. Работа биометрического терминала предусматривает распознавание
вен размером до 1000 и пальцев, включает в свой состав сенсорный экран,
различные каналы коммуникации.
Система видеонаблюдения системы контроля и управления доступом
ZKNet 8.0 включает видеорегистратор ZK-DV0401, который позволяет
записывать видео с камер.
Видеорегистратор ZK-DV0401 имеет разрешение 720х576 пикселей и
включает в свой состав 4 канала со скоростью 100 кадров в секунду.
В видеорегистратору ZK-DV0401 подключены исполнительные
устройства и охранные датчики, которые в случае возникновения угроз
формируют сигнал тревоги.

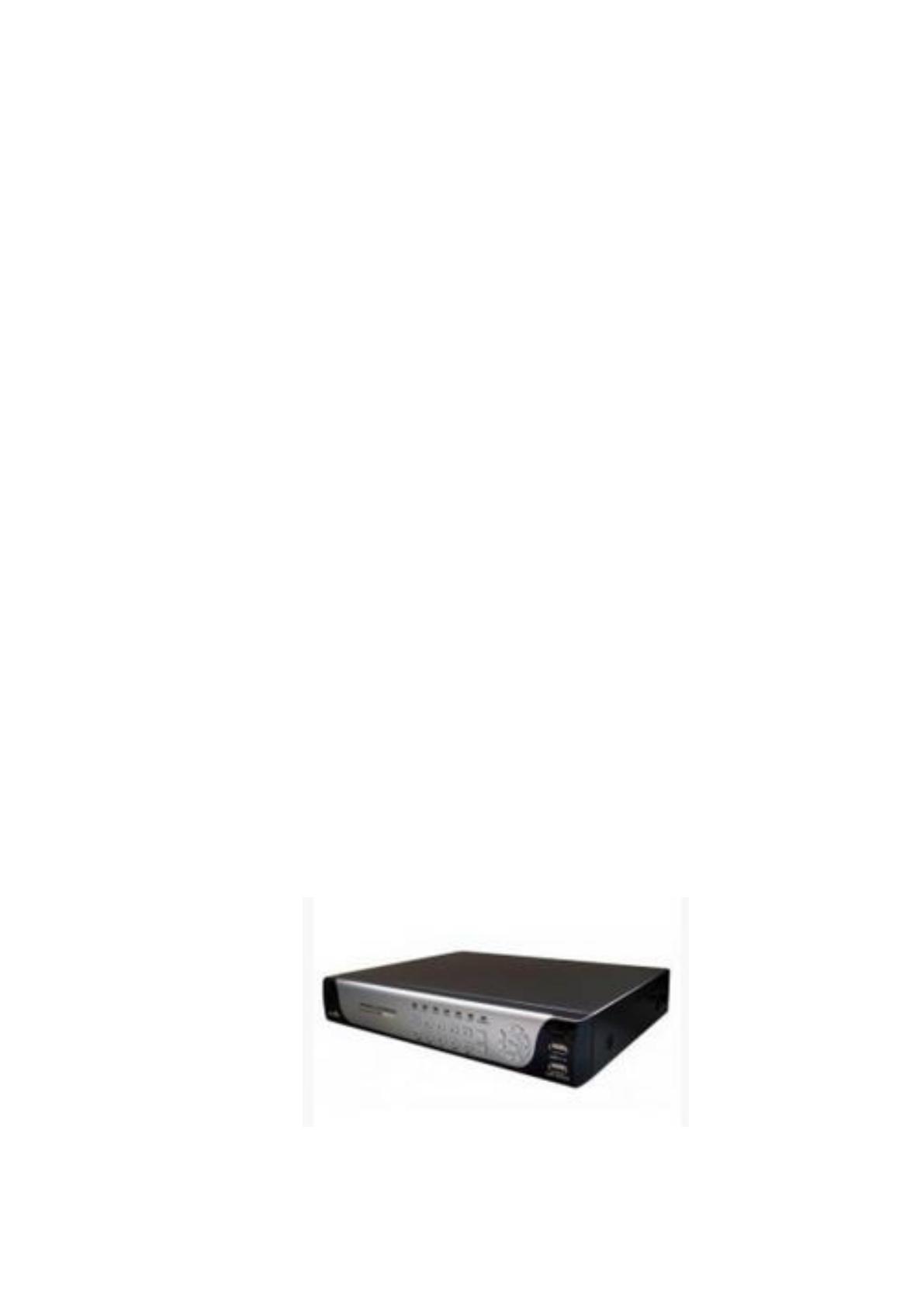

Внешний вид видеорегистратора ZK-DV0401 системы контроля и
управления доступом ZKNet 8.0 приведен на рисунке 19.
Рисунок 19 – Внешний вид видеорегистратора ZK-DV0401
56
Видеорегистратор ZK DV-0401 производит запись видео от аналоговых
камер в формате H264 с сохранением данных в архиве.
В состав ZKNet 8.0 входит программа для ведения учета рабочего
времени ZKtime 5.0. Эта программа применяется для создания учета
отработанного времени работниками, фиксации опозданий и прогулов.
3.3. Экономическая оценка эффективности предложенных мероприятий
Оценку эффективности предложенных мероприятий по усилению
защиты будем проводить на основании метода дисконтирования, которые
предусматривает расчет текущей стоимости предложенных мероприятий.
На первоначальном этапе сформируем бюджет затрат на покупку и
внедрение системы контроля и управления доступом ZKNet 8.0 в
деятельность компании «Fluor Corporation».
Организационные затраты на внедрение системы контроля и
управления доступом ZKNet 8.0 в компании «Fluor Corporation» приведены в
таблице 2.
Таблица 2 – Организационные затраты на внедрение системы контроля и
управления доступом ZKNet 8.0 в компании «Fluor Corporation»
Затраты
Сумма, тыс. руб.
Затраты на разработку проекта внедрения
системы контроля и управления доступом
ZKNet 8.0
6
Подготовка помещения для установки системы
контроля и управления доступом ZKNet 8.0
120
Ремонт помещений и прокладка сети для
работы системы контроля и управления
доступом ZKNet 8.0
65
Затраты на прокладку кабелей передачи
данных
35
Всего
226
57
Как видно из таблицы 2, планируемые затраты на внедрение системы
контроля и управления доступом ZKNet 8.0 в компании «Fluor Corporation»
составили 226 тыс. руб.
На следующем этапе определим бюджет затрат на покупку
оборудования, позволяющего улучшить защиту территории компании «Fluor
Corporation» (таблица 3).
Таблица 3 – Бюджет затрат на покупку оборудования для усиления защиты
территории компании «Fluor Corporation»
Затраты
Сумма, тыс. руб.
Контроллер доступа ZKTeco inBIO 260
85
RFID-контроллер С3-100
64
Лифтовый контроллер EC10
55
Биометрический терминал F6
68
Устройство мультифакторной биометрической
идентификации MultiBio800
45
Видеорегистратор ZK-DV0401
25
Программное обеспечение для СКУД
25
Всего
367
Таким образом, затраты на покупку оборудования для работы системы
контроля и управления доступом ZKNet 8.0 в компании «Fluor Corporation»
составили 367 тыс. руб. Определим общий бюджет затрат на усиление
защиты компании «Fluor Corporation» с помощью таблицы 4.
Таблица 4 – Общий бюджет затрат на усиление защиты компании «Fluor
Corporation»
Показатель
Значение, тыс.
руб.
Затраты на оплату труда специалистам
150
Организационные затраты на внедрение системы контроля и
управления доступом ZKNet 8.0 в компании «Fluor Corporation»
226
Затраты на покупку оборудования для работы системы контроля и
управления доступом ZKNet 8.0
367
Прочие затраты
25
Всего затрат
768
58
Как видно из таблицы 4 общий бюджет затрат на усиление защиты
компании «Fluor Corporation» за счет внедрения системы контроля и
управления доступом ZKNet 8.0 составит 768 тыс.руб.
После внедрения системы контроля и управления доступом ZKNet 8.0
планируется снизить количество попыток получения несанкционированного
доступа к компьютерной сети компании «Fluor Corporation» в первый год
реализации на 1200 тыс. руб., во второй на 1400 тыс. руб., и третий год на
1600 тыс. руб.
Поскольку на первоначальном этапе планируется вложение денежных
средств на организацию работы системы контроля и управления доступом
ZKNet 8.0 в компании «Fluor Corporation», то будет наблюдаться
отрицательная величина денежного потока.
На следующем этапе эффект от предложенных мероприятий будет
увеличиваться, поскольку материальный ущерб от потери конфиденциальной
информации в компании «Fluor Corporation» будет снижаться.
Для оценки эффективности предложенных мероприятий будем
использовать метод чистой теперешней стоимости, в основе которого
находится показатель дисконтированного денежного потока, определяемый
по формуле:
,
1
1
n
t
t
t
r
CIF
NPV
(1)
где
t
CIF
– денежный поток, руб.;
t – соответствующий год проекта (1, 2, 3.n), года;
n – срок службы проекта, дней;
r – ставка дисконта, %.
59
Если расчетное значение NPV больше 0, то предложенные
мероприятия следует принять при реализации, в обратном случае их
необходимо отклонить.
В основе метода дисконтирования находится коэффициент для расчета,
которого используется следующая формула:
,
1
1
t
Е
(2)
где
Е
- значение нормы дисконта, %;
t
- период времени (годы).
Поскольку коэффициент дисконтирования зависит от периода времени,
то возникают проблемы при выборе нормы дисконта. Многие специалисты
норму дисконта приравнивают к ставке доходности, имеющей высокий
уровень вероятности. Также норму дисконта можно выбрать в виде
безрисковой ставки или учитывать поправки на риск.
На основании сформированного бюджета затрат и ожидаемого эффекта
от реализации мероприятий по повышению защиты компьютерной сети за
счет внедрения системы контроля и управления доступом ZKNet 8.0,
определим коэффициент дисконтирования при норме дисконта 17%, которая
применяется в планировании компании «Fluor Corporation»:
;1
17,01
1
0
0
КД
;855,0
17,01
1
1
1
КД
;731,0
17,01
1
2
2
КД
60
.624,0
17,01
1
2
3
КД
Далее рассчитаем показатель NPV с помощью таблицы 5.
Таблица 5 – Расчет показателей NPV при норме дисконта 17%
Период
времени
Денежный поток,
тыс. руб.
(CIFt)
Коэффициент
дисконтирования (фактор
текущей стоимости, PVIFt)
Расчет показателя
дисконтированного
денежного потока (NPV)
тыс. руб.
2018
-768
1
-768
2019
1200
0,855
1026
2020
1400
0,731
1023,4
2021
1600
0,624
998,4
Всего
3247,89
-
2279,8
Выполненные результаты расчета показателя NPV показали, что
предложные мероприятия можно принять к реализации, поскольку NPV
больше 0 и составляет 2279,8 тыс. руб.
На следующем этапе определим период окупаемости, который также
относится к показателям оценки эффективности по формуле:
,
1
NCF
1
t
n
i
r
Е
i
ИЗ
T
(3)
где
Е
ИЗ
- общий бюджет затрат на реализацию предложенных
мероприятий, тыс. руб.;
n
i
r
i
1
t
1
NCF
- дисконтированный денежный поток, тыс. руб.
.98,0
44,1841
3,1806
годаТок
61
Также необходимо определить значение внутренней нормы
рентабельности по формуле:
,
12
21
1
1
ii
NPVNPV
NPV
iIRR
(4)
где і
1
– ставка дисконта, при которой значение NPV положительно;
i
2
– ставка дисконта, при которой проект становится убыточным или
NPV имеет меньшую теперешнюю стоимость;
NPV
1
– значение чистой теперешней стоимости при і
1
;
NPV
2
– значение чистой теперешней стоимости при i
2
.
Для расчета внутренней нормы рентабельности определим NPV при
норме дисконта равной 30% (таблица 6).
Таблица 6 – Расчет показателей NPV при норме дисконта 30%
Период
времени
Денежный поток,
тыс. руб.
(CIFt)
Коэффициент
дисконтирования
(фактор текущей
стоимости, PVIFt)
Расчет показателя
дисконтированного
денежного потока (NPV)
тыс. руб.
2018
-768
1
-768
2019
1200
0,769
922,8
2020
1400
0,592
828,8
2021
1600
0,455
728
Всего
3247,89
-
1711,6
На основании выполненных расчетов определим внутреннюю норму
доходности:
%.16,691730
6,17118,2279
8,2279
17
IRR
Выполненные расчеты показали, что предложенные мероприятия
можно реализовать в деятельности компании «Fluor Corporation».
