ВВЕДЕНИЕ
Когда в одном здании, или в нескольких зданиях, расположенных
достаточно близко, имеется несколько компьютеров, пользователи которых
решают какие-либо совместные задачи, то эти компьютеры целесообразно
объединить в локальную сеть. Когда предприятие имеет географически
разнесенные филиалы, тогда локальные сети филиалов целесообразно объединить
в единую корпоративную сеть, используя соответствующие технологии.
Локальная сеть представляет собой группу компьютеров, которые
соединены между собой с помощью кабельных линий или радиоканалов. Для
создания локальной сети, требуется также наличие сетевого оборудования и
программного обеспечения. Единая корпоративная сеть предприятия может быть
организована на базе программного обеспечения и оборудования ведущих
производителей, многие сетевые решения которых, обладают высокой
экономической эффективностью, надежностью, безопасностью, и имеют
возможность модернизации.
Сегодня, потребность в организации корпоративных локальных сетей все еще
остается большой. А полноценную и эффективную работу современного
предприятия, без корпоративной локальной сети, организовать практически
невозможно.
Еще одним из доводов в пользу наличия корпоративной локальной сети,
является прямое общение с клиентами. Локальные сети, позволяют организовать
коллективную обработку большого количества информации, работать с общей
базой данных, передавать электронные документы между сотрудниками и т.д.
Для рассматриваемого предприятия это благоприятным образом отразится на
показателе производительности труда сотрудников, качестве обслуживания
клиентов, качестве самой информации, а именно на ее актуальности и
достоверности.
5
Большинство пользователей портативных вычислительных устройств,
имеют возможность ограниченного подключения к корпоративной локальной
сети учреждения в пределах его территории, или через Интернет, с целью
получения справочной информации.
Актуальность данной дипломной работы заключается в том, что в связи с
фактом открытия центрального офиса и его филиалов в других областях,
возникла необходимость их объединения в межрегиональную,
отказоустойчивую сеть.
Объектом проектирования данной работы является сеть предприятия
"Стройвосток", имеющий филиальные подразделения в трех городах
различных областей.
Основная деятельность рассматриваемого предприятия, заключается в
предоставления различных стройматериалов и товаров для дома розничным
методом. Клиентами сети магазинов являются различные физические лица
(частные и государственные предприятия, учреждения, организации, и т.д.), а
также частные лица.
Таким образом, цель работы состоит в проектировании корпоративной
сети передачи данных предприятия на основании технического задания
заказчика (рисунок В1).
В процессе разработки проекта решались также следующие задачи:
- анализ существующих объектов предприятия;
- обзор и анализ сетевых технологий;
- выбор аппаратного обеспечения сети;
- расчет технических характеристик сети;
Практическая значимость работы в том, что корпоративная локальная
сеть, используемая в процессе деятельности рассматриваемого учреждения,
позволит в полной мере обеспечить две основных функции, а именно, сбор,
хранение, поиск и предоставление необходимой информации своим клиентам,
документооборот внутри организации, функции авто обмена служебной
информации, облачное резервное копирование рабочих станций и т.д.
6
Структура работы.
Дипломный проект состоит из содержания, введения, трех разделов,
заключения, списка литературы и приложения.
7
ГЛАВА 1. ПРИНЦИПЫ ПОСТРОЕНИЯ И
ПРОЕКТИРОВАНИЯ СЕТЕЙ ПЕРЕДАЧИ ДАННЫХ
1.1. Стандарты построения и проектирования сетей
1.1.1. Основные стандарты сетей передачи данных
На сегодняшний день существует целый ряд международных и
национальных организаций, занимающихся разработкой стандартов,
рекомендаций и архитектур для компьютерных сетей и систем
коммуникаций.
В сетях первых поколений использовались уникальные решения
производителей, которые позволяли обеспечить передачу информации между
центральным компьютером и пользовательским терминалом.
Появление персональных компьютеров и увеличение тенденций
децентрализации компьютерных ресурсов обусловили необходимость
стандартизации коммуникационных методов. На протяжении последних трех
десятилетий международные организации разработали стандарты для
коммуникации сетей, позволившие обеспечить взаимодействие между
аппаратными средствами и программным обеспечением различных
производителей. Основой многих стандартов, определенных этими
организациями, явились решения отдельных производителей или
консорциумов производителей.
Процесс создания стандарта во всех организациях одинаков. В
зависимости от статуса организаций различают следующие виды стандартов:
-стандарты отдельных компаний и фирм (стек протокола DECnet
фирмы Digital Equipment и т.д.);
-стандарты специальных комитетов, объединений и форумов,
создаваемых несколькими фирмами (стандарты технологии АТМ, стандарты
союза Fast Ethernet и т.д.);
8
-национальные стандарты (сеть FDDI, разработаная американским
национальным институтом стандартизации ANSI);
-Fast Ethernet (Быстрый Ethernet) - термин, описывающий набор
стандартов Ethernet, предназначенный для пакетной передачи данных с
номинальной скоростью 100 Мбит/с;
-Американский национальный институт стандартов (англ. American
National Standards Institute, ANSI) - объединения американских
промышленных и деловых групп, разрабатывает торговые и
коммуникационные стандарты, член ISO.
Международные стандарты, например модель и стек
коммуникационных протоколов Международной организации
стандартизации ISO, многочисленные стандарты Международного союза
электросвязи МСЭ, в том числе стандарты на сети с коммутацией пакетов
X.25, сети Frame Relay, ISDN, модемы и др.;
-Коммутация пакетов – независимая передача отдельных пакетов по
сети. В сетях с пакетной передачей, по одной физической линии связи может
осуществляться информационный обмен между множеством узлов;
-Frame relay Frame relay (англ. ретрансляция кадров, FR) - протокол
канального уровня сетевой модели OSI. Служба коммутации пакетов Frame
Relay, в данный момент получила широкое распространение во всем мире.
Некоторые стандарты, развиваясь, могут переходить из одной
категории в другую.
Международная организация по стандартизации ISO (International
Organization for Standardization), созданная в 1946 году, сегодня объединяет
163 государства. Сфера деятельности ISO направлена на стандартизацию и
сертификацию во всех областях, кроме электротехники и электроники,
относящихся к компетенции международной электротехнической комиссии
(IEC – International Electrotechnical Commission).
Международная электротехническая комиссия (МЭК; англ. International
Electrotechnical Commission, IEC) - международная организация по
9
стандартизации в области электрических, электронных и смежных
технологий. Некоторые из стандартов МЭК разрабатываются совместно с
Международной организацией по стандартизации (ISO).
Международный союз телекоммуникаций (электросвязи) ITU
(International Telecommunication Union) является ведущей организацией по
разработке стандартов и рекомендаций для телефонных и
телекоммуникационных служб, регулирующей также вопросы
международного использования радиочастот (распределение радиочастот по
назначению и для отдельных государств). В ITU, являющейся органом ООН,
на сегодняшний день, входит почти 200 государств и более 700
представителей различных ассоциаций и бизнес-структур. До декабря 1992
года, ITU имел название международного консультативного комитета по
телефонии и телеграфии (МККТТ, CCITT - Consultative Committee for
International Telephone and Telegraph).
В соответствии с терминологией ITU, стандарты не являются
обязательными, но широко поддерживаются, так как облегчают
взаимодействие между сетями связи и позволяют провайдерам предоставлять
услуги по всему миру.
1.1.2. Международные стандарты ISO и модель OSI
В 1984 году Международной Организацией по Стандартизации
(International Standard Organization, ISO) была разработана модель
взаимодействия открытых систем (Open Systems Interconnection, OSI).
Модель OSI представляет собой международный стандарт,
используемый при проектировании сетевых коммуникаций и предполагает
уровневый подход к построению сетей, когда каждый уровень модели
обслуживает различные этапы процесса взаимодействия. Посредством
уровневого деления, сетевая модель OSI позволяет обеспечивать совместную
работу аппаратных средств и программного обеспечения.
10
Модель OSI разделяет сетевые функции на семь уровней:
-прикладной уровень;
-уровень представления;
-сессионный уровень;
-транспортный уровень;
-сетевой уровень;
-канальный уровень;
-физический уровень.
В основу модели OSI легла разработка Международной организации по
стандартизации, реализованная в 1983 г (стандарт ISO 7498). Создание такой
модели было обусловлено следующими соображениями:
- каждый уровень должен создаваться в зависимости от необходимости
отдельного уровня абстракций;
-каждый уровень должен выполнять строго определенную функцию;
-выбор функций для каждого уровня должен осуществляться с учетом
создания стандартизированных международных протоколов;
-границы между уровнями должны выбираться таким образом, чтобы
поток данных между интерфейсами был минимальным;
-описание уровней должно осуществляться таким образом, чтобы
изменения на одном из них не вызвали необходимости внесения изменений
на других уровнях;
-количество уровней должно быть достаточным для объединения
различных функции в одном уровне, но не слишком большим, чтобы
архитектура не становилась громоздкой.

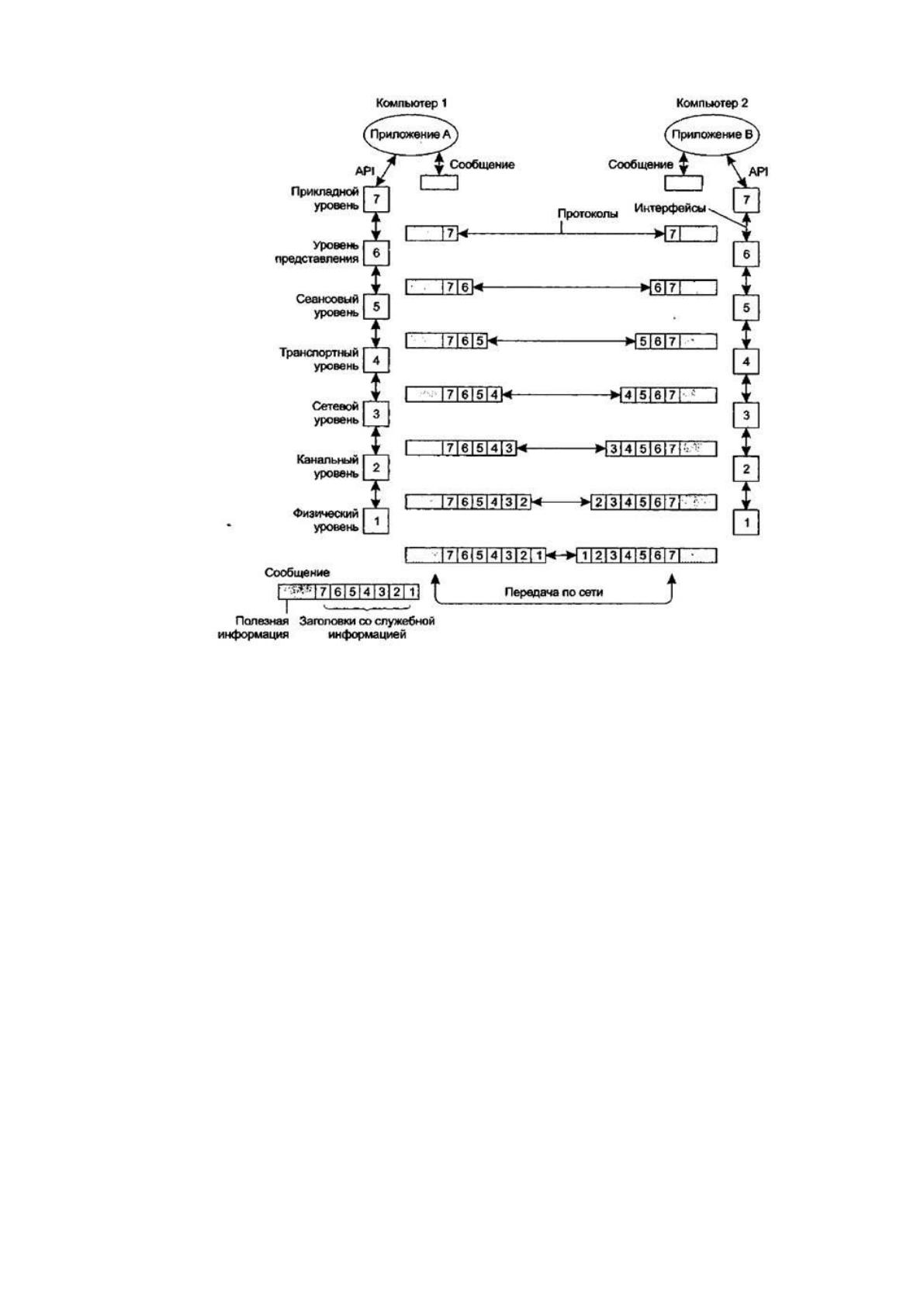

Структура модели OSI приведена на рис. 1.
11
Рисунок 1 - Модель OSI
Необходимо иметь в виду, что модель OSI не является сетевой
архитектурой, поскольку не содержит описания служб и протоколов,
используемых на каждом уровне.
1.1.3. Международные стандарты серии X
Группа стандартов ITU-T подразделяется на протоколы и интерфейсы,
предназначенные для передачи цифровых данных:
- Х.21 —рекомендация ITU-T, описывающая физический интерфейс
между пользовательским терминалом и аппаратурой передачи данных.
Рекомендация предназначена для замены более ранних рекомендаций V.24 и
V.25.
- Х.25 —стандарт, определяющий интерфейс между оконечным
оборудованием и аппаратурой передачи данных для рабочих станций,
