47
Внедрение КС охватывает также разные действия с требованиями
поставщиков при получении готовой инфраструктуры.
Процесс эксплуатации охватывает все предусмотренные ранее
действия и другие задания оператора, что занимаются непосредственной
работой с КС.
К таким действиям часто относят:
– эксплуатационное тестирование КС;
– подготовительная работа с КС;
– эксплуатация кс;
– поддержка КС.
Процесс сопровождения также активизируется часто при выполнении
изменений КС, соответствующей документации, что были вызваны
некоторыми уже возникшими проблемами.
К вспомогательным процессам ЖЦ КС часто относят действия по
выполнению документирования, управлению рабочей конфигурацией,
обеспечению непосредственного качества, верификации, совместного
тестирования, аудита, аттестации, а также и разрешения разного рода
возникших проблем.
Согласно стандартизации класса IEEE-91 под структурой КС
понимается вся совокупность его физических, функциональных
характеристик, а также устанавливающихся в документации или реализованы
непосредственно в КС.
Этот процесс имеет этапы:
1. Подготовительную работу;
2. Процесс идентификации рабочей конфигурации – утверждаются
все имеющиеся правила, протоколы, при использовании которых однозначно
можно определять компоненты КС, их некоторые версии. Также ко всем из
компонентов, его имеющимся версиям может ставится обозначаемый
комплект документов в соответствие с КС;
48
3. Контроль рабочей конфигурации предназначается для
выполнения систематического рассмотрения предполагаемых модификаций
КС, координированной реализации с эффективности модификации КС;
4. Учет состояния для конфигурации отображает регистрацию всех
состояний компонентов в КС, подготовку отчетов всех реализованных, а
также отвергнутых модификациях составных частей КС.
Процесс обеспечения уровня качества обеспечивает соответствующие
гарантии, что процессы ЖЦ будут соответствовать заданным требованиям и
имеющимся планам.
Каскадная модель ЖЦ КС может характеризоваться разбиением
разработки КС на некоторые этапы, причем все их переходы с определенных
таких этапов к следующему будут реализованы только после завершения
предварительных этапов.
Спиральная модель избавляет других разработчиков КС и
пользователей от точного формулирования некоторых требований к ней на
выходных стадиях, ведь они уточняются постоянно при новых итерация.
Основная проблема для этой модели – это определение моментов с
переходом к другой стадии модели.
Для решения проблемы также необходимо вводить специальные
ограничения (в основном, по времени).
Инкрементная модель является классическим прототипом
инкрементного поведения при проектировании КС. Стоит отметить, что в
ней также объединены элементы последовательной модели с итерационной
структурой Боэма для модернизации каскадной модели.
Каждая такая последовательностей может сама вырабатывать
специальный необходимый инкремент КС.
Преимущество такой модели состоит непосредственно в том, что нет
надобности вкладывать разные средства уже заранее, которые выделяются на
полностью весь программный проект.
49
Для создания корпоративной КС будет применяться каскадная модель,
поскольку она является более жесткой в плане выполнения ее этапов.
2.1.2. Ожидаемые риски на этапах жизненного цикла и их описание
Первый риск – недостаточное определение свойств проектируемой КС,
может потребовать на последующих этапах, дополнительной разработки, что
приведет также к возрастанию финансовых рисков, которые связаны с
проектом.
Риск можно предотвратить при применении CASE-средств для
построения модели бизнес-процесса.
Риск под названием «Неправильное определение функций КС»
предотвращается основательным анализом всех используемых вариантов
таких функций. Также можно этот риск устранить реализацией повторного
анализа выбора компонентов КС.
Риски, которые кроются разработке некорректного плана-графика
процесса разработки КС, а именно, применение лишних ресурсов, их
недостаточность. Этот риск является, в основном, финансовым можно его
предотвратить с применением современных средств проектирования, а также
устранить повторной корректировкой процесса разработки КС.
Риск в некорректной разработке КС устраняется при использовании
тестирования.
Риск при внедрении предотвращается применением современного
лицензионного стендового оборудования, а также может быть устранен
двойным тестированием.
50
2.1.3. Организационно-правовые и программно-аппаратные
средства обеспечения информационной безопасности и защиты
информации
Рассмотрим ПО, которое нужно внедрить для обеспечения защиты
компьютерной сети ООО «РусГидро ИТ сервис».
В первую очередь надо выполнить выбор антивирусной программы,
которая будет использоваться в ООО «РусГидро ИТ сервис».
Avast Antivirus – это бесплатной антивирусное программное
обеспечение с разными нужными функциями для выполнения надежной
защиты рабочих станций, домашней сети, а также пересылаемых и хранимых
данных.
Поведенческий анализ, присутствие внедренного модуля для облачных
технологий CyberCapture предоставляют самые главные инструменты для
реализации требуемого уровня безопасности ЛВС.
Avast Antivirus – это ультралегкая, а также современная система
защиты, которая обеспечивает минимальную нагрузку на системные ресурсы
рабочих станций.
Бесплатный антивирус является усовершенствованным программным
продуктом, который с целью увеличения своей эффективности, снижения
нагрузки на системные ресурсы применяет несколько режимов работы.
Он включает в себя уникальную технологию CyberCapture для
автоматической отправки и определения неизвестных файлов в лаборатории
угроз для реализации анализа в интерактивном режиме; кроме того, был
также усовершенствован компонент Wi-Fi Inspector, обнаруживающий
больше типов уязвимостей ЛВС.[3, c.43]
Он в себя также включает усиленный режим, гарантируя максимальное
удовольствие непосредственно от применения его на ПК.
Основными компонентами Avast являются:
– Антивирусный модуль;
51
– Модуль обновления программных приложений;
– Проверка Wi-Fi сети;
– CyberCapture;
– Проверка подлинности сайтов и другие функции.
Интернет является одним с самых больших источников интересной
информации. Но, кроме этого, глобальная сеть может являться очень
опасной. [10, с.23]
Хорошей программной преградой, которая используется на пути
деятельности злоумышленников являются брандмауэры или межсетевые
экраны – это специальные программы, блокирующие в сети
несанкционированную ранее передачу информации, а также препятствуют
запуску неизвестных программ.
В ЛВС ООО «РусГидро ИТ сервис» установлен брандмауэр, который
только выполняет фильтрацию сетевого трафика.
Служба DNS – основной компонент, обязательный для работы
непосредственно с ОС Windows сетевого типа.
Применение таких сервисов, что входят для поставки ОС,
необязательно.
Стоит отметить, что само применения данного инструмента дает
возможность несколько обеспечить сеть, поскольку для доступа появляется
еще один уровень защиты.
Заметим, что если никак не использовать рассмотренное выше
программное обеспечение, то в результате станут доступными разного рода
дополнительные операции при внедрении "стороннего" DNS-сервера, хотя
при этом будет очень высокой вероятность частого конфигурирования
сетевой ОС.
Каждому хосту, что является подключенным к сети на базе стека
протоколов TCP/IP, назначается полностью уникальный адрес при
применении IP-протокола.
52
Используя роли серверов непосредственно в доменных службах под
названием инструмента Active Directory, можно также создавать удобную в
применении, масштабируемую, безопасную инфраструктуру управления
имеющимися сетевыми ресурсами.
Современные службы под названием Active Directory рассматриваются
как распределенные БД, где будут храниться самые разные сведения по
используемым сетевым ресурсам.
Чтоб как-то структурировать имеющуюся информацию при
применении рассматриваемой службы, часто создают дополнительные
сетевые домены.
Указанный факт при этом позволит Active Directory несколько
масштабировать ЛВС, что обеспечит надежность хранимых данных.
2.2. Техническое обеспечение задачи
2.2.1. Кабельная структура и ее описание
При монтаже компьютерной сети используется кабельные линии связи.
Промышленностью выпускается большое число типов проводников, к
примеру, только одна большая кабельная компания Belden выпускает более
2000 наименований кабельной продукции.
Но практически все кабели можно квалифицировать на 3 большие
группы (рисунок 13).
53

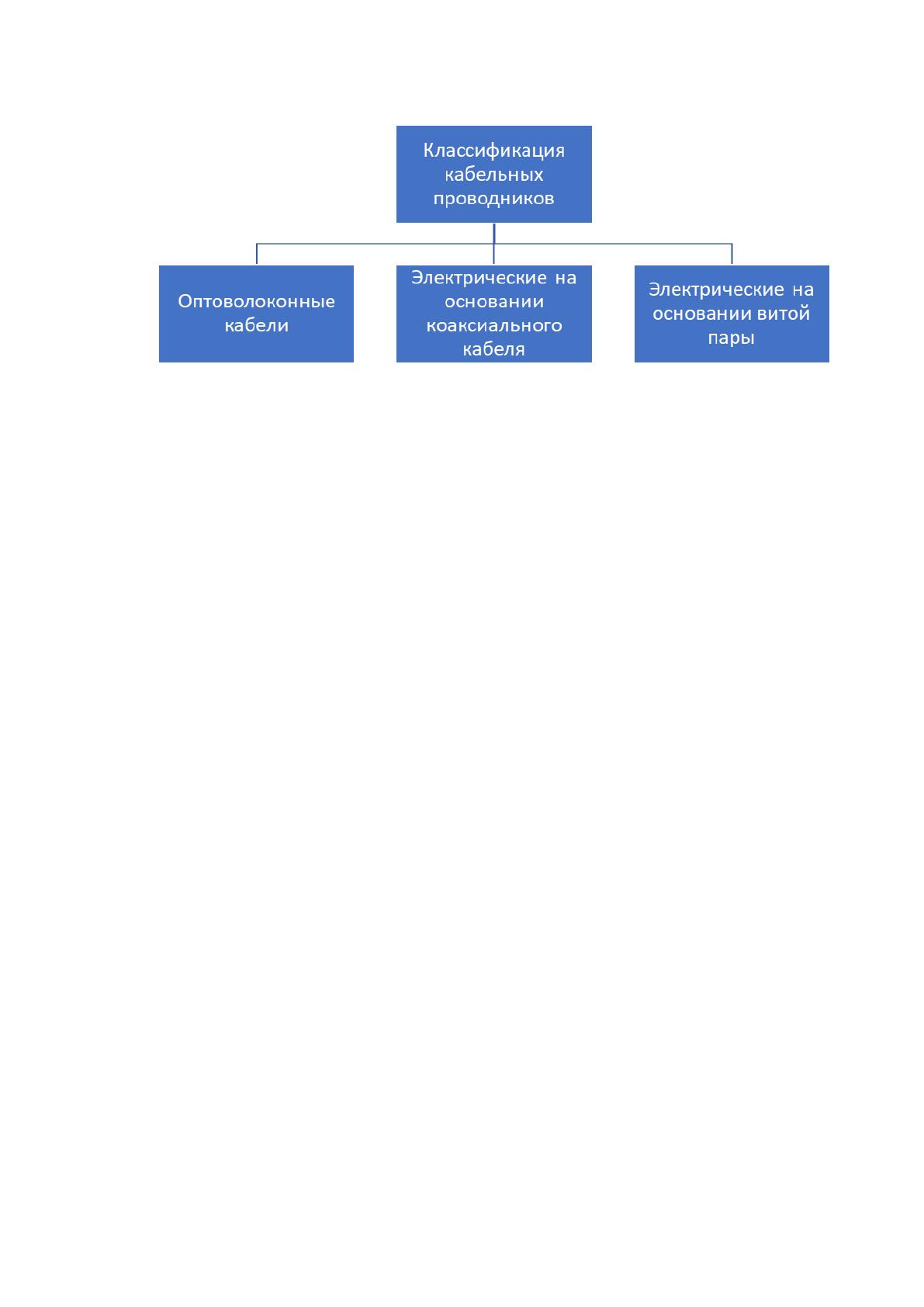

Рисунок 13 – Классификация кабелей
Каждый тип кабеля располагает своим преимуществом и недостатками,
так что при непосредственном выборе надо учитывать также особенности
решаемой задачи и особенности проектирования конкретной сети, в этом
числе и применяемую топологию.
Можно выделить такие основные параметры кабелей, которые
являются принципиально важными для применения в ЛВС:
– Полоса пропускания кабеля и затухание сигнала при
определенной длине кабеля. Два таки параметра тесно повязаны между
собой, поскольку с ростом частоты распространения сигнала растет уровень
затухание.
Надо выбирать такой кабель, который на указанной частоте имеет
приемлемое затухание на соответственном расстоянии. Или же надо выбрать
частоту сигнала, где затухание еще приемлемо. Стоит отметить, что
затухание пропорционально длине кабеля, а также измеряется в децибелах.
– Помехозащищенность кабеля, а также обеспечиваемая им
секретность трансляции информации. Эти взаимосвязанные параметры
показывают, как именно кабель взаимодействует в окружающей среде, то
есть, как выполняется реакция на внешние помехи, а также насколько просто
можно прослушивать информацию, что передается по кабелю определенного
типа.
54
– Скорость распространения сигнала или, обратный к нему
параметр – задержка сигнала в соответствии метра длины кабеля.
Кабели на основании витых пар представляются несколькими парами
скрученных попарно изолированных проводов в единой пластиковой
оболочке. [17, c.41]
Он является довольно гибким и удобным для монтажа. Скручивание
проводов дает возможность минимизировать индуктивные наводки кабелей и
снизить влияние выполняемых переходных процессов.
Стоит отметить, что данный проводник используется для соединения
РС между собой.
Неэкранированные витые пары, как правило, характеризуются слабой
защищенностью от разного рода внешних электромагнитных помех,
подслушивания, которое осуществляется с целью промышленного
шпионажа.
Основные достоинства применения неэкранированных витых пар – это
простота монтажа для разъемов на концах проводника, а также ремонта
самых разных повреждений в сравнении с иными типами кабеля.
Оптоволоконный кабель – это иной тип кабеля в сравнении с
рассмотренными ранее двумя типами кабеля. Информация по нему будет
предаваться не электрическим методом, а световым.
Стоит отметить, что главным его элементом является прозрачное
стекловолокно, где свет проходит на большие расстояния (до нескольких
десятков километров) с малым ослаблением.
Структура оптоволоконного кабеля является очень простой и похожа
на коаксиальный электрический кабель.
Лишь вместо центрального провода здесь применяется тонкое
стекловолокно, а для внутренней изоляции – пластиковая или стеклянная
оболочка, что не позволяет свету выходить за рамки стекловолокна.
55
Стоит отметить, что в данном случае речь может идти о режиме
полного внутреннего отражения световых лучей от границы иных веществ с
различными коэффициентами преломления.
Заметим, что оптоволоконный кабель используется в ООО «РусГидро
ИТ сервис» при непосредственном подключении интернет-провайдером
рассматриваемого учреждения к сети Интернет.
2.2.2. Расчет структурированной кабельной системы
Структурированная кабельная система (СКС) должна устанавливаться
на одном этаже.
Общая длина этажа 60 м., а ширина 9 м., высота потолка 3.5 м.
Рабочие помещения располагаются вдоль коридора, ширина которого
равна 1,5 м.
Все рабочие помещения компании имеют практически одинаковые
размеры: длина помещения 3,7 м.; ширина комнаты 6 м.
Схема рабочих помещений приводится в приложении А.
В качестве архитектуры используется централизованная архитектура
СКС.
В качестве розеток будут выбраны настенные розетки с двумя
модулями категории 5e. Заметим, что эти розетки будут установлены лишь в
рабочих помещениях.
Также в рабочих помещениях устанавливается короб по периметру
имеющегося помещений.
Для использования коммутационной панели в так называемой
горизонтальной подсистеме будет выбрана коммутационная панель, которая
содержит 24 телекоммуникационные гнезда.
56
Плотность размещения розеток в исходной информации по
проектированию КС – не указана. В результате используем на каждые 5 м
2
офисной площади телекоммуникационную розетку, которая описана выше.
Количество розеток в одном помещении:
3,7 х 6 / 5 = 4,44.
На данном объекте телекоммуникационные розетки в коридоре
устанавливать не планируется, поэтому рассчитываем лишь розетки в
рабочих комнатах.
Все рабочие помещения являются однотипными поэтому, просто надо
рассчитать количество рабочих помещений, где устанавливаются розетки, а
далее умножим на численность розеток, устанавливаемых в помещении.
Р = 19 * 4 = 76 розеток.
Стоит отметить, что аналогичных образом можно рассчитать длину
кабеля «витая пара». В результате индивидуальных замеров, необходимо
применить 2780 м. кабеля витая пара. Стоит отметить, что оптоволоконный
кабель применяется в качестве линии с проложением Интернет-канала.
2.2.3. Окончательная спецификация оборудования СКС
Параметры СКС имеют принципиальное использование при выборе
общей длины сети. Все типичные величины скорости передачи сигнала – от
0,5 до 0,9 от скорости света в вакууме. В результате типичные величины для
задержек – до 5 нс/м.
Для разного рода электрических кабелей витая пара очень важной
является величина волнового сопротивления проводникового кабеля.
Волновое сопротивление надо учитывать при согласовании кабеля по
предотвращению отражения сигнала от краев кабеля.
Заметим, что волновое сопротивление может быть зависимым от
формы, а также взаиморасположения проводников, технологии изготовления
