22
для печати. Центральный сервер печати позволяет производить регистрацию
и учет отправленных документов пользователей локальной сети
предприятия. Типовая схема локальной сети предприятия представлена на
рисунке 3.
Для надежного хранения данных и скоростного доступа к ним на
предприятии развёрнута сеть хранения данных, состоящая из дисковых
устройств, RAID-массивов и коммутаторов FiberChannel.
В отдельном помещении располагается сервер резервного копирования
информации предприятия.
В качестве активного сетевого оборудования в организации в основном
используется оборудование компании «Cisco»:
маршрутизаторы;
коммутаторы;
точки доступа;
IP-телефоны;
межсетевые экраны.
23
Интернет
Межсетевой
экран
Маршрутизатор
Коммутатор
Сервера
СХД
SIP-АТС
Терминал видео-
конференц-связь
IP-телефон
IP-телефон
IP-телефон
Ноутбук
Персональный
компьютер
МФУ
Персональный
компьютер
МФУ
Беспроводная
точка доступа
Беспроводная
точка доступа
Коммутатор
Коммутатор
Коммутатор
Рисунок 3 - Локальная сеть предприятия
В компании ООО «Берингер Ингельхайм» помимо внутренней
локальной сети, есть внешняя сеть Интернет, доступ к которой предоставляет
Интернет-провайдер. Интернет-провайдер предоставляет волоконно-
оптическую линию связи, которая подключается к граничному межсетевому
экрану и маршрутизатору. Доступ к сети Интернет имеют устройства, на
которых не обрабатывается конфиденциальная информация. Для доступа в
Интернет персональных устройств (персональные компьютеры, ноутбуки,
коммуникаторы) сотрудников по офису развернута сеть беспроводных точек
доступа. Сеть логически изолирована от основной инфраструктуры
посредством технологии VLAN. Для подключения к точкам доступа
пользовательские устройства проходят централизованную авторизацию.
24
Терминал видео-конференц-связь через выделенный канал сети
Интернет обеспечивает аудио и видео обмен с региональными офисами
предприятия ООО «Берингер Ингельхайм» и расположен в специально
оборудованном помещении. Терминал видео-конференц-связь также входит в
сеть SIP-телефонии предприятия для передачи голосовых данных.
Связь с региональными офисами также поддерживается посредством
арендуемого у провайдера канала Интернет через VPN-туннели. Схема связи
с региональными офисами показана на рисунке 4.
Центральный
офис
Интернет
Региональный
офис
Региональный
офис
VPN
VPN
Рисунок 4 - Связь с региональными офисами
В рабочих кабинетах сотрудников предприятия ООО «Берингер
Ингельхайм» для переговоров используются IP-телефоны, подключенные к
25
центральной IP-АТС. Телефонная связь с филиалами также осуществляется
по каналам Интернет. Для реализации изолированной сети для передачи
голосовых данных часть Ethernet-сети и Wifi (для WiFi-телефонов) также
выделена в отдельный VLAN. Главным преимуществом IP-телефонии от
аналоговой и сотовой связи является минимальная стоимость эксплуатации,
дополнительная защита конфиденциальных разговоров и стоимость оплаты
разговоров.
Типовой рабочий кабинет компании ООО «Берингер Ингельхайм»
включает:
персональные компьютеры сотрудников, подключенные к
локальной сети предприятия или к сети Интернет;
сетевые МФУ, подключенные к локальной сети предприятия или
к сети Интернет;
IP-телефоны.
Типовой рабочий кабинет сотрудников представлен на рисунке 5.
IP-телефон
Ноутбук
Персональный
компьютер
МФУ
Беспроводная
точка доступа
Коммутатор
26

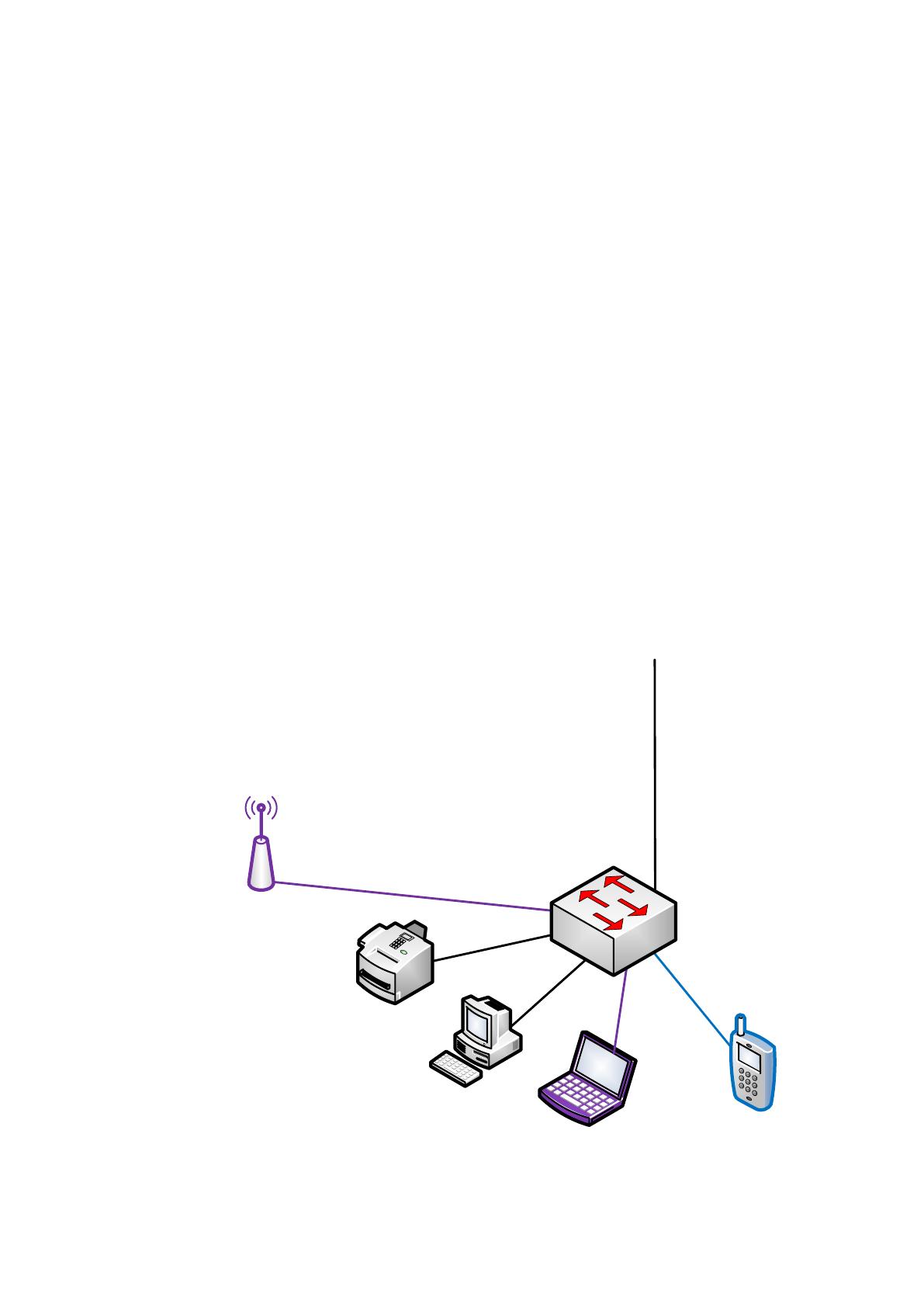

Рисунок 5 - Типовой рабочий кабинет сотрудников компании
ООО «Берингер Ингельхайм»
В данной главе были рассмотрены основные направления деятельности
и организационная структура компании ООО «Берингер Ингельхайм», а
также используемая локальная сеть и функционирующие на ее основе
информационные системы. Для каждой информационной системы был
выявлен перечень обрабатываемых конфиденциальных данных, которые
необходимо защищать от возможных угроз с помощью политики
комплексной информационной безопасности локальной сети.
27
ГЛАВА 2. ПОЛИТИКА КОМПЛЕКСНОЙ ИНФОРМАЦИОННОЙ
БЕЗОПАСНОСТИ ЛОКАЛЬНОЙ СЕТИ ПРЕДПРИЯТИЯ ООО
«БЕРИНГЕР ИНГЕЛЬХАЙМ»
2.1. Угрозы и модель нарушителя предприятия и их возможная
мотивация
Угроза информационной безопасности предприятия - угроза
нарушения свойств информационной безопасности (целостности,
доступности или конфиденциальности информационных активов
организации).
Целостность информационной безопасности - состояние защищенности
информации, которое характеризуется способностью информационной
системы обеспечивать неизменность информации и сохранность при
различных видах несанкционированных воздействий на нее в процессе
хранения или обработке.
Конфиденциальностью информационной безопасности является
обязательное для соблюдения оператором или иным лицам, имеющим доступ
к персональным данным требование распространения данных без согласия
субъекта или наличия иного законного основания.
Доступность информационной безопасности представляет собой
состояние информации, при котором субъекты, получившие права доступа,
могут реализовать их беспрепятственно. К правам доступа можно отнести
следующие операции:
право на чтение;
копирование;
изменение;
уничтожение информации;
право на изменение, использование, уничтожение ресурсов.
28
Источники угроз информационной безопасности организации
подразделяются на следующие типы [17]:
антропогенные источники;
техногенные источники;
стихийные источники.
Антропогенные источники угрозы информационной безопасности
предприятия - субъект, который имеет санкционированный или
несанкционированный доступ к работе со штатными средствами
информационных систем организации, действия, которого могут привести к
хищению конфиденциальной информации предприятия.
К антропогенным источникам угроз относят следующие модели
нарушителя:
внешние;
внутренние.
Внешние нарушители - нарушители, не имеющие доступа к
информационным системам и реализующие угрозы безопасности
информации из-за границ информационной системы.
На сегодняшний день внешний нарушитель является самым
распространенным видом нарушителей на информационные системы
предприятия.
К внешним нарушителям относятся:
преступные группы;
экстремистские и террористические, группировки;
внешние субъекты (физические лица);
специальные службы иностранных государств (блоков
государств);
конкурентные организации;
производители, разработчики, поставщики, технических,
программных и программно-технических средств;
29
бывшие работники (пользователи).
В своей работе хочется более подробно разобраться с мотивацией
внешних и внутренних моделей нарушителей предприятия, используемых
для своих корыстных целей в реализации угроз информационной
безопасности предприятия.
Что касается преступных групп, то они влекут за собой причинение
имущественного ущерба предприятию путем мошенничества или иным
преступным путем, а также выявление уязвимостей с целью их дальнейшей
продажи и получения финансовой выгоды.
Экстремистские и террористические группировки могут причинить
нанесение ущерба государству, отдельным его сферам деятельности или
секторам экономики. Совершение террористических актов. Политические,
идеологические или политические мотивы. Дестабилизация деятельности
органов государственной власти и организаций.
Внешние субъекты (физические лица) нанесут причинение
имущественного ущерба предприятию путем мошенничества или иным
преступным путем, а также осуществляют угрозу информации ради
любопытства или желания самореализации (подтверждения статуса). Кроме
того, осуществляют выявление уязвимостей с целью их дальнейшей продажи
и получения финансовой выгоды.
Со стороны специальных служб иностранных государств (блоков
государств) возможна угроза нанесения ущерба государству, отдельным его
сферам деятельности или секторам экономики, а также дестабилизация или
дискредитация деятельности органов государственной власти и организаций.
Конкурентные организации в случае реализации угрозы безопасности
информации конкурирующему предприятию имеют следующую возможную
мотивацию:
причинение имущественного ущерба путем злоупотребления
доверием или обмана;
30
получение конкурентных преимуществ;
Производители, разработчики, поставщики, технических, программных
и программно-технических средств могут осуществить внедрение
дополнительных функциональных возможностей в программно-технические
средства на этапе разработки или в программное обеспечение. Помимо этого,
возможно причинение имущественного ущерба предприятию путем обмана
или злоупотребления доверием и непреднамеренные, неквалифицированные
или неосторожные действия.
От бывших работников (пользователи) возможна угроза причинения
имущественного ущерба предприятию путем мошенничества или иным
преступным путем и месть за ранее совершенные действия.
К внутренним нарушителям относятся лица, которые имеют право
разового или постоянного доступа к информационной системе и ее
отдельным компонентам. Внутренние нарушители имеют наиболее высокую
реализацию угрозы информационной безопасности предприятия. К таким
нарушителям относятся:
пользователи информационных систем;
администраторы информационных систем и администраторы
безопасности;
лица, обеспечивающие функционирование информационных
систем или обслуживающие инфраструктуру оператора
(администрация, охрана, уборщики и т.д.)
лица, привлекаемые для установки, наладки, монтажа,
пусконаладочных и иных видов работ.
Пользователи информационных систем способны причинить
имущественный ущерб предприятию путем мошенничества или иным
преступным путем, а также ради любопытства или желания самореализации.
Кроме того, возможны неосторожные, непреднамеренные или
31
неквалифицированные действия во время непосредственной работы в
информационных системах предприятия.
Администраторы информационных систем и администраторы
безопасности имеют следующую мотивацию:
причинение имущественного ущерба предприятию путем
мошенничества или иным преступным путем;
любопытство или желание самореализации (подтверждение
статуса);
месть за ранее совершенные действия;
выявление уязвимостей с целью их дальнейшей продажи и
получения финансовой выгоды;
неосторожные, непреднамеренные или неквалифицированные
действия.
Лица, обеспечивающие функционирование информационных систем
или обслуживающие инфраструктуру оператора и лица, привлекаемые для
установки, наладки, монтажа, пусконаладочных и иных видов работ
способны причинить имущественный ущерб предприятию путем
мошенничества или иным преступным путем, а также ради любопытства или
желания самореализации. Помимо этого, возможны неосторожные,
непреднамеренные или неквалифицированные действия.
Техногенные источники угрозы информационной безопасности
предприятия напрямую зависят от характеристик технических средств,
используемых на предприятии. В свою очередь они подразделяются на
внешние и внутренние техногенные источники.
К внешним техногенным источникам угрозы информационной
безопасности предприятия относят:
средства связи (линии передачи данных, телефонные линии и
др.);
