ГЛАВА 3. РАЗРАБОТКА ОФИСНОЙ СЕТИ АО
«ЮГОРСКАЯ РЕГИОНАЛЬНАЯ ЭЛЕКТРОСЕТЕВАЯ
КОМПАНИЯ» ПОД УПРАВЛЕНИЕМ WINDOWS SERVER
2012
3.1. Характеристика и направления деятельности АО «Югорская
региональная электросетевая компания»
АО «Югорская региональная электросетевая компания» («ЮРЭСК»)
функционирует в энергетическом секторе с 17 октября 2010 года и создана
для консолидации электросетевых активов региона – Ханты-Мансийского
автономного округа, оказания услуг для передачи электрической энергии по
разного рода сетям, принадлежащим непосредственно Правительству
Югры, а также муниципальным образованиям.
Компания ориентирована на предоставление максимально
благоприятных условий по развитию социального и экономического
секторов региона посредством обеспечения бесперебойного и надежного
электроснабжения потребителей, что опережает расширения
инфраструктуры при своевременном технологическом присоединении
новых абонентов за обоснованными тарифами.
Задачей для АО «ЮРЭСК» является выполнение централизованного
управления электросетевой системой, принадлежащей муниципальным
образованиям округа и Правительству Югры, а также проведение
технической политики в направлении электросетевого строительства в
округе.
Для этого общество реализует и разрабатывает перспективные
программы для расширения электрических сетей в взаимосвязи с планами
развития региона.
Компания принимает активное участие непосредственно в реализации
окружной программы под названием «Централизованное электроснабжение
43
населения Ханты-Мансийского АО – Югры», что позволяет ежегодно
присоединить к централизованной энергосистеме все отдаленные
населенные пункты, при этом снижая тем самым выполнение нагрузки на
окружной бюджет непосредственно в части дотирования тарифов на
электроэнергию.
АО «ЮРЭСК» – это современная, инновационная компания, которая
использует в своей работе самые новые технологии. Логотип общества
показан на рисунке 18:
Рисунок 18 – Логотип АО «ЮРЭСК»
Специалисты АО «ЮРЭСК» самые первые в РФ начали строительство
воздушных линий электропередачи напряжением более 20 кВ, которые
давно доказали свою эффективность в странах Скандинавии, имеющих
аналогичную архитектуру энергопотребления.
Данная технология позволяет не лишь минимизировать затраты для
сооружения линии, а и несет в себе перспективное развитие отдаленных
районов.
На нынешний день действует 5 филиалов АО «ЮРЭСК» в разных
районах:
– Березовском;
– Кондинском;
– Белоярском;
– Советском;
– г. Нягань.
44
С начала выполнения работ по сетям АО «ЮРЭСК» для потребителей
было передано более 5 млрд. кВт∙часов электроэнергии. Клиентами
организации считаются свыше 100 тысяч юридических и физических лиц.
Акционерами АО «ЮРЭСК» считаются:
– Акционерное общество под названием «ЮГОРСКАЯ
ЭНЕРГЕТИЧЕСКАЯ КОМПАНИЯ», что владеет 68% акций;
– Ханты-Мансийский АО-Югра, в лице Федерального
Департамента по управлению имуществом Ханты-Мансийского АО-Югры,
который владеет 32% акций.
Стоит отметить, что численность работников для АО «ЮРЭСК» на
нынешний день составляет более 700 человек.
АО «ЮРЭСК» – это современная, инновационная компания, которая
использует в своей работе самые новейшие технологии.
Основные направления деятельности общества:
– Оказание услуг для передачи и распределения электрической
энергии;
– Предоставление услуг по выполнению технологического
присоединения к электрическим сетям;
– Выполнение диагностики, эксплуатации, ремонта сетей
технологической связи, а также иных объектов для электросетевого
хозяйства или технологическое управление ими;
– Реализация разработки долгосрочных прогнозов, а также
перспективных планов развития электросетевого направления,
– Развитие электрических сетей, иных объектов электросетевого
направления, включая инженерные изыскания, проектирование,
реконструкцию, строительство, монтаж и наладку;
– Современная инвестиционная деятельность в сфере топливно-
энергетического комплекс региона.
45
Одной из самых ключевых задач, которые решаются АО «ЮРЭСК»
считается надежное и качественное снабжение потребителей
электроэнергией.
Стремительное строительство энергообъектов, а также развитие сетей,
происходящие в нынешнее время, дают возможность АО «ЮРЭСК»
применять современные технологии, а также эффективные наработки, тем
формируя новые стандарты в качестве электроснабжения потребителей для
Ханты-Мансийского округа.
Основные задачи компании:
– увеличение капитализации организации;
– рост транспорта и присоединений электроэнергии;
– значительное снижение потерь в электрических сетях, в том
числе и путем внедрения самых современных энергосберегающих
технологий;
– эффективное применение финансовых и материальных
энергоресурсов;
– долгосрочная финансовая устойчивость общества;
– полнота и открытость данных для общественности и
инвесторов.
Структура органов управления показана на рисунке 19:

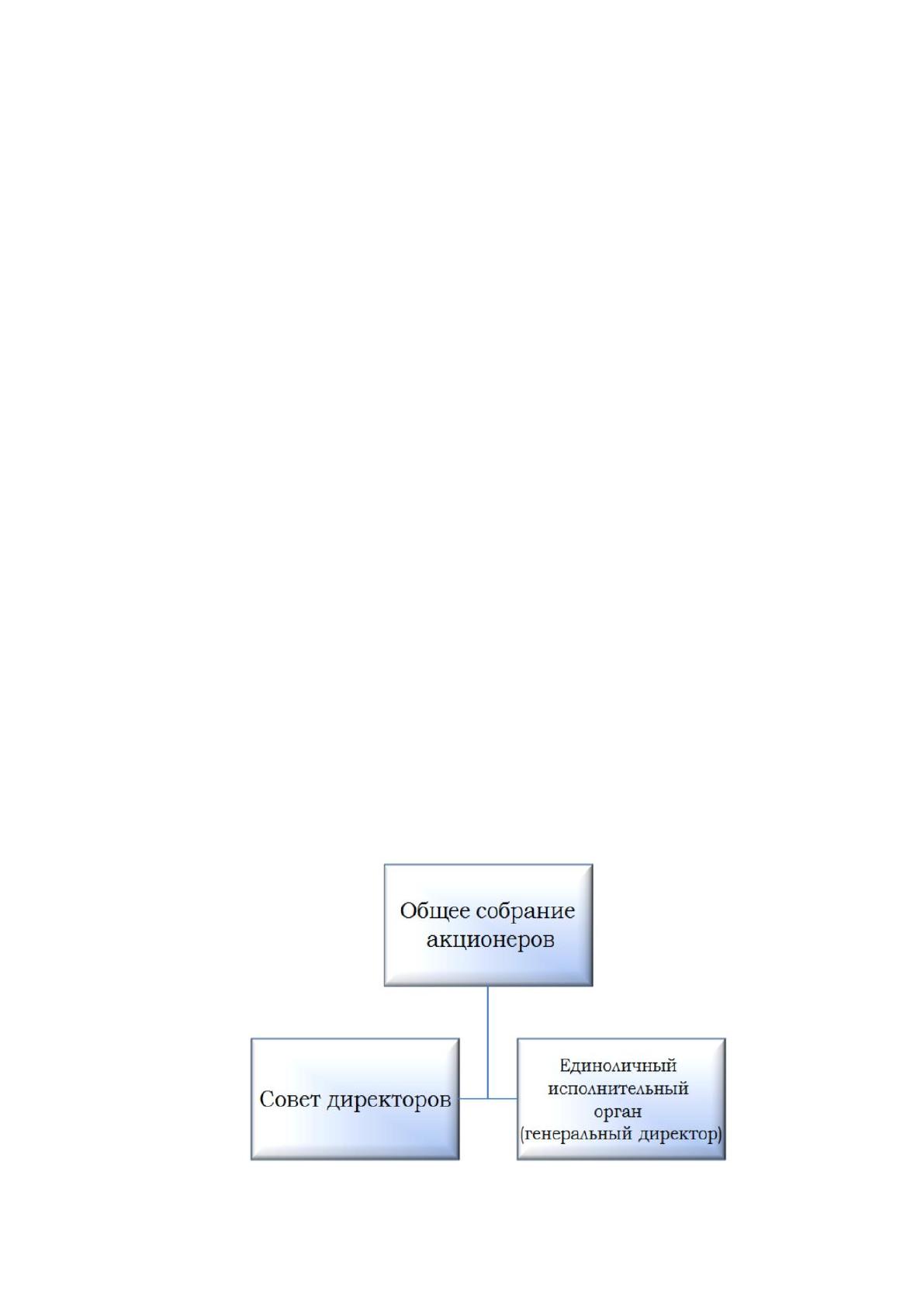

Рисунок 19 – Органы управления обществом
46
В организационную структуру АО «ЮРЭСК» входят такие
подразделения:[4]
– Транспортный отдел – предприятия выполняется работа
непосредственно по доставке грузов, персонала, непосредственной отгрузки
на склад электрических компонентов и другие перевозки, которые
направлены на поддержку рабочего процесса.
– Коммерческий отдел возглавляется коммерческим директором.
Работа персонала направлена на финансовое обеспечение деятельности
организации, закупки компонентов электрической системы, подписания
контрактов с контрагентами, клиентами, поставщиками и т.д.
– Технический отдел возглавляется техническим директором.
Самыми основными обязанностями данного подразделения является
непосредственная техническая работа по прокладке электрической
структуры, оптимизация и поддержка технического и технологического
процесса.
– Ремонтный отдел работает в тесной связи непосредственно с
техническим отделом, который выполняет устранение неполадок на линиях,
монтаж и демонтаж трансформаторов и других составных частей
электрической сети.
Отдел информационного обслуживания выполняет работу по:
– наладке и поддержании вычислительной сети общества;
– выполнение ремонтных работ для вычислительной техники;
– замену расходных материалов для оргтехники.
Отдел состоит из такого персонала:
– начальник отдела;
– 4 инженер-программиста;
– системный администратор.
Кроме этих отделов также функционируют:
– бухгалтерия;
47
– отдел кадров;
– юридический отдел;
– отдел по работе с клиентами и другие.
3.2. Проектирование офисной сети АО «Югорская региональная
электросетевая компания»
Необходимо спроектировать офисную сеть АО «Югорская
региональная электросетевая компания» для оптимального использования
методов и принципов передачи информации.
Рассмотрим схему этажа, где размещены основные подразделения АО
«Югорская региональная электросетевая компания» (рисунок 20):

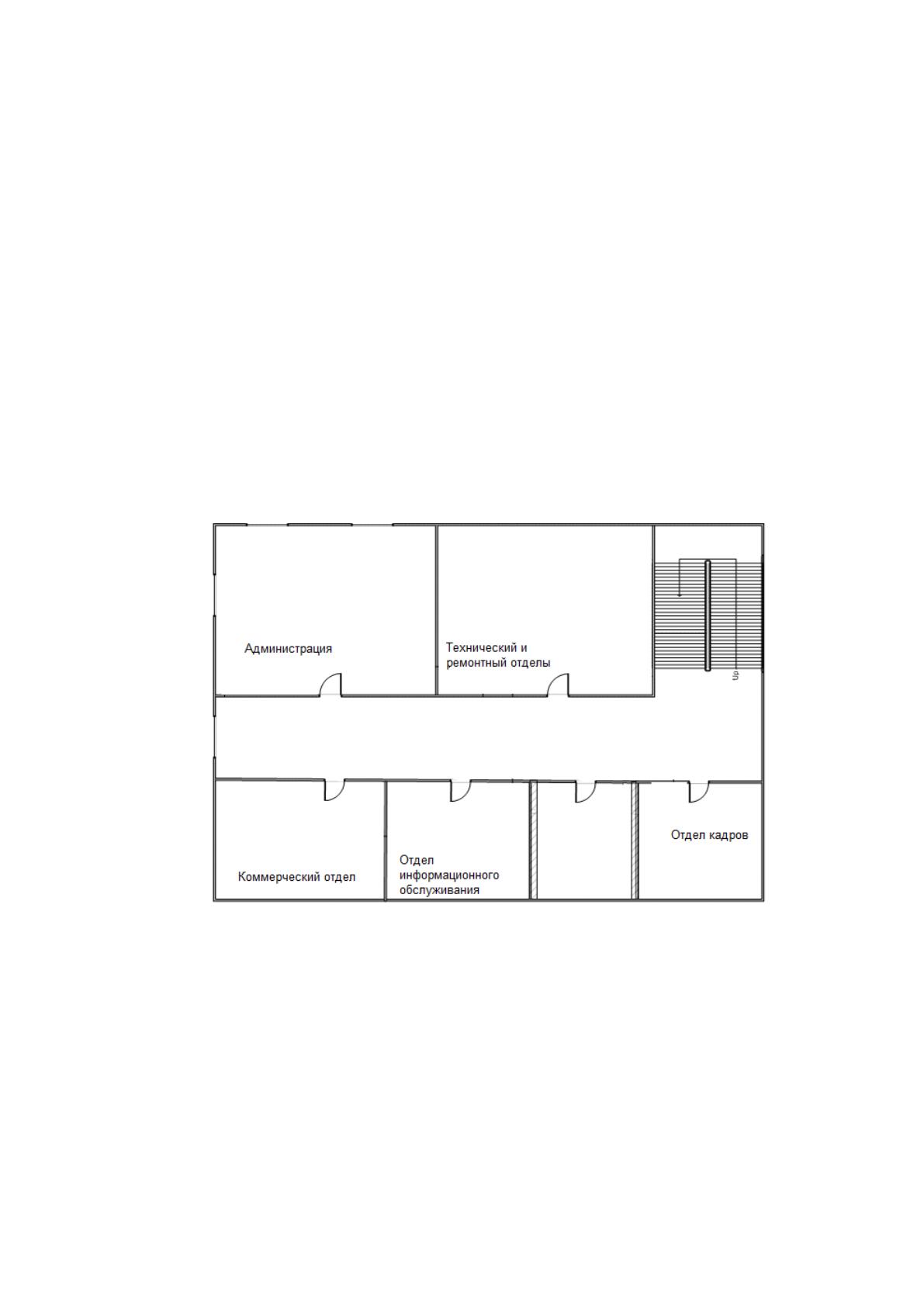

Рисунок 20 – Схема этажа
На основании рассмотренного материала во второй главе в качестве
базовой можно выбрать топологию «звезда». [40]
Поскольку между подразделениями организации на этаже небольшое
расстояние, то в качестве линий связи можно выбрать витую пару с
неэкранированной структурой 5 категории для обеспечения технологии Fast
Ethernet (рисунок 21).
48
Рисунок 21 – Витая пара
Логическая топология сети – 1000 Мбит/с Gigabit Ethernet.
Приведем логическую структуру сети (рисунок 22):

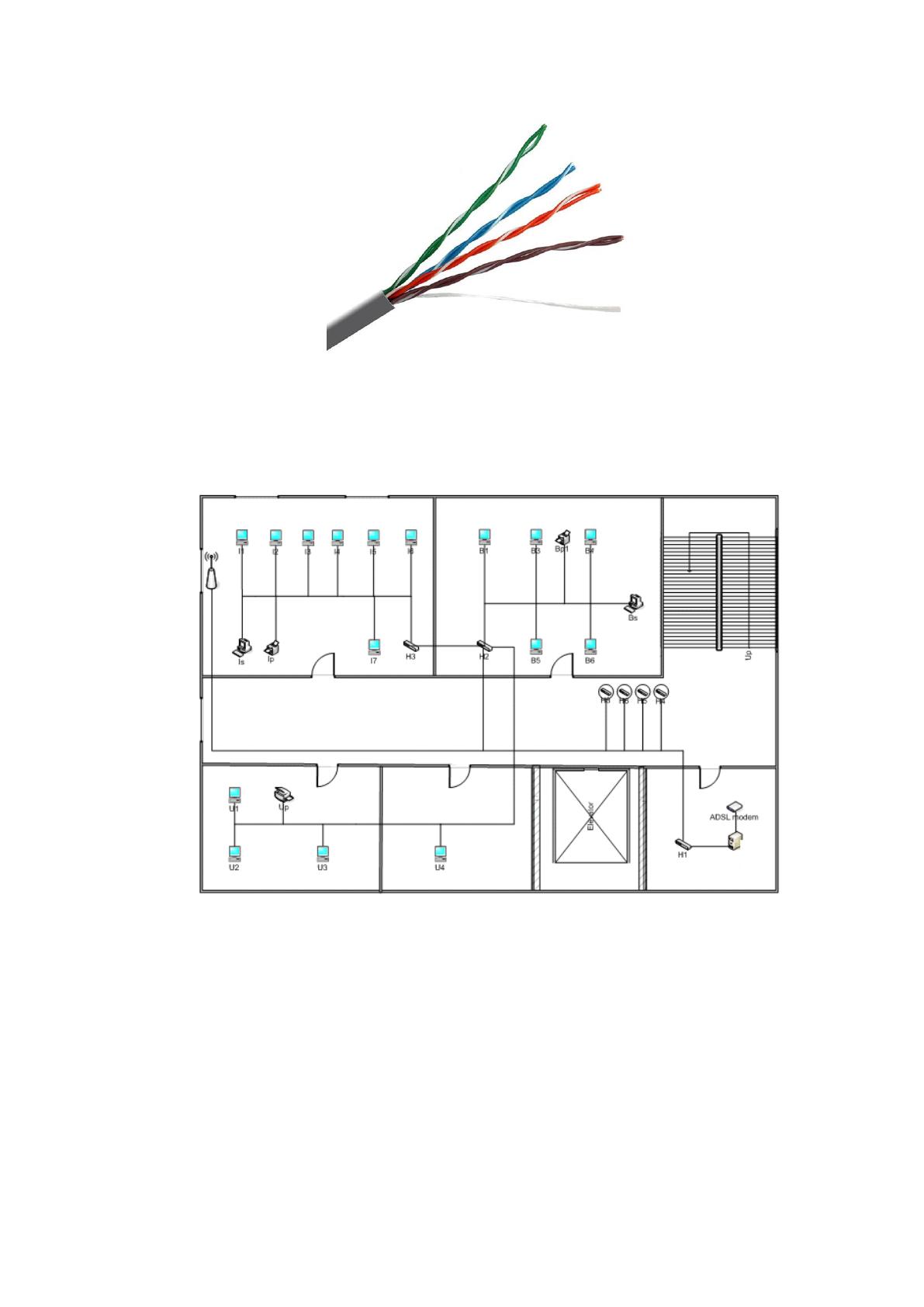

Рисунок 22 – Структура сети организации
Приведём список аппаратных сетевых устройств, которые будут
применяться в разработанной сети, а именно:
– коммутаторы;
– точка доступа;
– маршрутизатор;
– направленная внешняя антенна.
49
Рассмотрим коммутаторы, которые применяются в сети.
DGS-1032D – это коммутатор 32х 10ХХMbps портов, управляемый.
Благодаря данному коммутатору технология Gigabit Ethernet никогда не
была более экономически эффективна и проста во внедрении и настройке.
Данный настольный коммутатор предлагает группам экономичный метод
извлечения выгоды с увеличенной пропускной способности
вычислительной сети Gigabit Ethernet.
Используя 32 порта Gigabit Ethernet, компактный настольный
коммутатор предоставляет быстрый доступ к рабочим станциям, серверам,
удовлетворяя возрастающие потребности абонентам сети. Благодаря
установке и медным портам для Gigabit Ethernet, которые используются для
подключения существующей витой пары категории 5, это устройство
позволяет увеличить сразу же производительность рабочей группы без
надобности прокладки дорогого оптоволоконного кабеля. Все порты
поддерживают так называемое автоопределение скорости передачи данных
и автосогласование полнодуплексного режима. [35]
Порты Gigabit Ethernet также предоставляют выделенную полосу для
пропускания 2000 Мбит/с в полном дуплексе для подключения серверов.
Данный факт позволяет устранить «узкие» места в сети, а также повысить
ее производительность.
Коммутатор без проблем функционирует с любым существующим
оборудованием. Заменять оборудование или ПО при его непосредственной
установке не требуется.
Маршрутизатор ADSL DSL-500T разработанный для сетей дома и
малых офисов.
Он имеет возможность быстро и просто получать широкополосный
доступ к сети Интернет и использовать канал связи ADSL несколькими
сразу пользователями (рисунок 23).
50

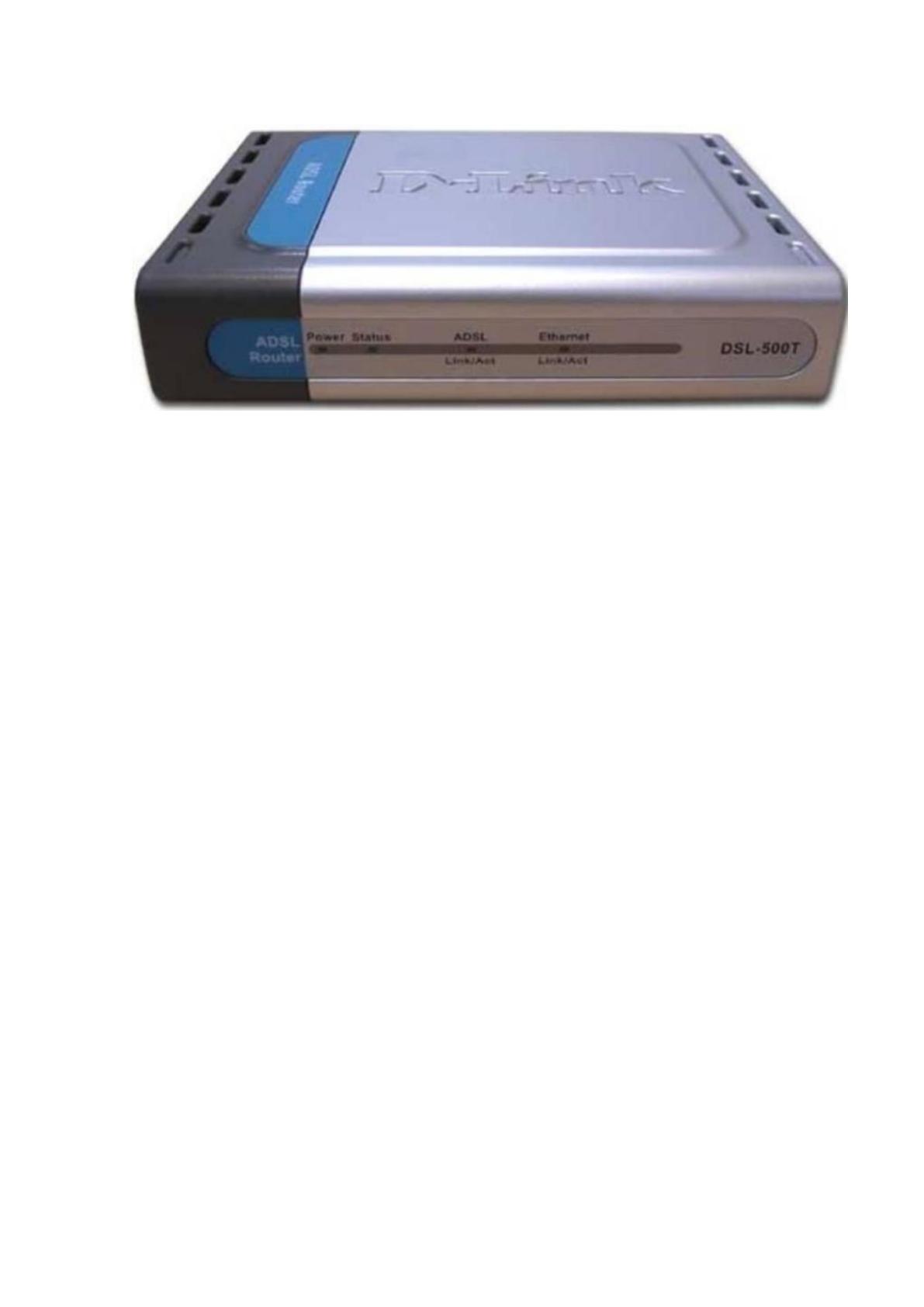

Рисунок 23 – Внешний вид маршрутизатора
Благодаря интерфейсу ADSL, который поддерживает скорость
нисходящего потока в районе 24 Мбит/с, а также расширенным функциям
маршрутизатора, данное устройство предоставляет офисам удобный и
экономичный метод создания безопасной, и высокоскоростной сети, с
свободным от "узких" мест каналом.
Маршрутизатор обеспечивает полную защиту пользователей для
офисных сетей от разного рода атак с Интернет при использовании NAT, а
также поддерживаются VPN.
Устройство блокирует и перенаправляет некоторые порты,
ограничивая сервисы для внутренней сети предприятия, где внешние
пользователи могут получать доступ. Виртуальный сервер применяется для
перенаправления сервисов сразу на несколько серверов.
DWL-2210AP – это точка доступа стандарта 802.11n, которая
поддерживает кластеризацию для построения беспроводных сетей для
малых и средних организаций (рисунок 24).
Точка доступа поддерживает набор расширенных функций, включая
встроенную базу аутентификации, балансировку нагрузок, WDS, а также
качество обслуживания QoS.
51

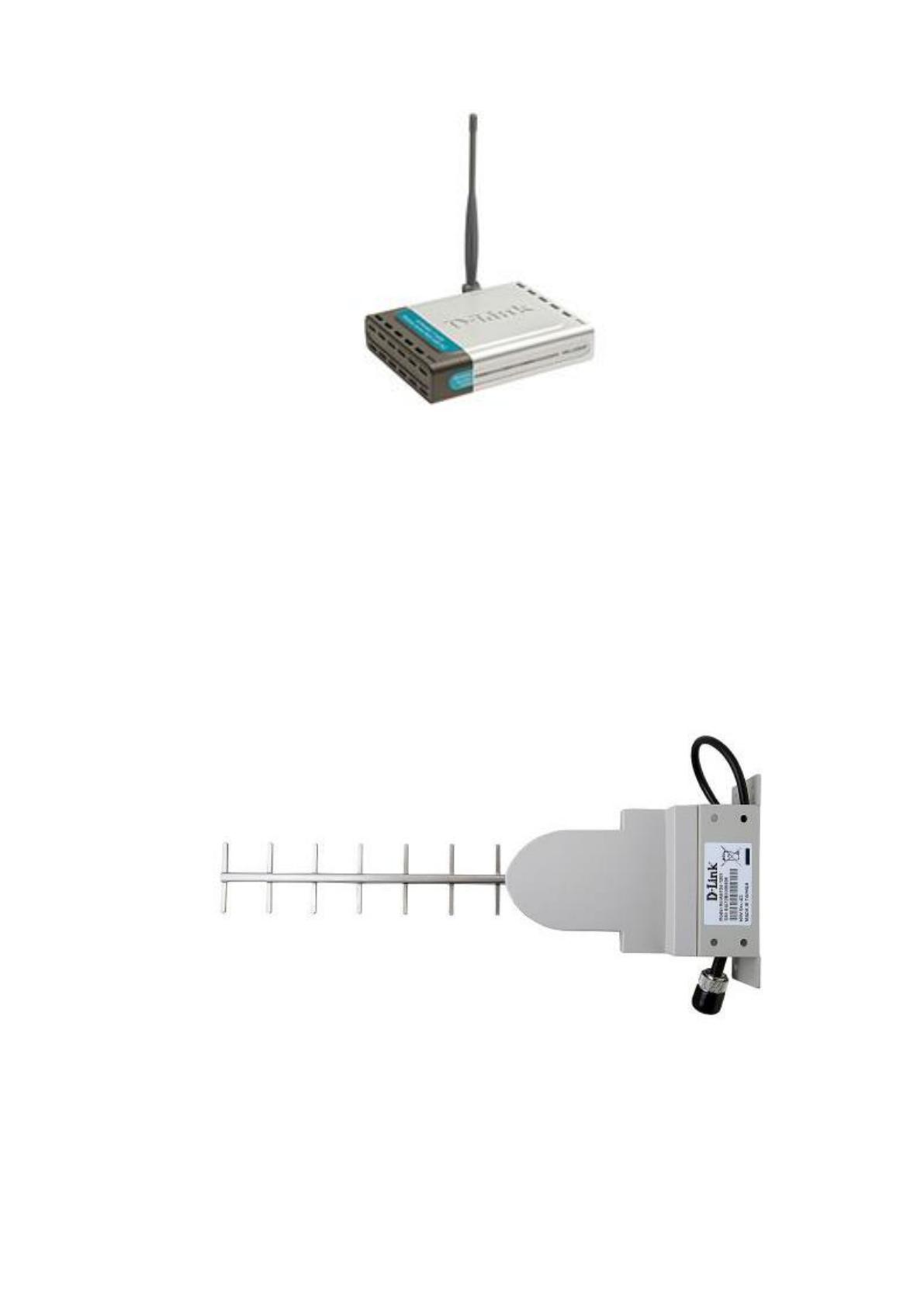

Рисунок 24 – Внешний вид точки доступа
Взаимодействие заключается в том, что как только в сети обнаружена
одна настроенная DWL-2210AP, остальные вновь подключаемые к сети
DWL-2210AP с ней синхронизируются и автоматически обновляют новые
конфигурации.[30]
Направленная внешняя антенна D-Link ANT24-1201 (рисунок 25)
подключается к беспроводному аппаратному обеспечению, работающим в
диапазоне 2,4 ГГц для выполнения увеличения площади покрытия сети.
Рисунок 25 – Направленная внешняя антенна
Антенна поставляется с переходником, позволяющим подключать ее к
беспроводным устройствам.
