19
Транспортный отдел отвечает за доставку и транспортировку сотрудников.
Генеральный
директор
Отдел по работе с
клиентами
Заместитель
генерального
директора
Финансовый
директор
БухгалтерияИт-отделОтдел рекламы
Отдел кадров
Служба
безопасности
Юридический
отдел
Коммерческая
служба
Собрание
акционеров
Служба
делопроизводства
Транспортный
отдел
Рисунок 1 Организационная структура ООО «Орландо Коммерц»
В дипломной работе исследуется деятельность отдела по работе с
клиентами, поэтому функции остальных отделов не рассматриваются.
Основным сотрудником отдела продаж является менеджер по работе с
клиентами.
Менеджер по работе с клиентами выполняет следующие функции:
• Организация и контроль продаж товаров и услуг ООО «Орландо
Коммерц»;
• Поиск новых потенциальных клиентов;
• Первоначальная работа с новым клиентом с последующей передачей
его другому ведущему менеджеру в зависимости от территориального
местонахождения клиента;
• Проведение коммерческих переговоров с клиентами в интересах
компании;
• Быстрое реагирование на обращение клиента, доведение всей
информации до ведущего менеджера или руководителя отдела продаж;
• Уточнение потребностей клиента к услугах;
• Проведение мотивационных программ для клиента для
стимулирования сбыта.
20
Аналитическая работа и планирование:
• Разработка ежемесячного плана продаж;
• Анализ статистической информации по продажам;
• Предоставление отчетов по итогам работы в соответствии с
требованиями компании.
Обеспечение продаж:
• Обработка и прием заказов о клиентов, заполнение необходимой
документации, связанных с отгрузкой товаров для покупателей, закрепленных как
за самим менеджером, так и для тех клиентов, которые относятся к другим
ведущим менеджерам, находящимся вне офиса;
• Информационная поддержка всех клиентов;
• Информирование клиентов о проходящих акциях, распродажах,
изменении условий или стоимости товаров, поступлению товаров на склад;
• Финальные согласования с клиентом условий по ценам, срокам, и
способам доставки продукции;
• Активное участие в создании новых проектов для отдела продаж;
• Прямое взаимодействие с другими отделами для увеличения
эффективности продаж;
• Участие в совещаниях и собраниях;
• Ведение рабочей отчетности и документации;
• Поддержание актуальности информации о клиентах и всех заказах в
системе.
1.1.3 Программная и техническая архитектура ИС предприятия
В компании используется информационная система, позволяющая
автоматизировать многие бизнес-процессы. Данная система включает в себя
аппаратное (техническое) и программное обеспечение.
Структурная схема технической архитектуры компании представлена на
рисунке 2.
21

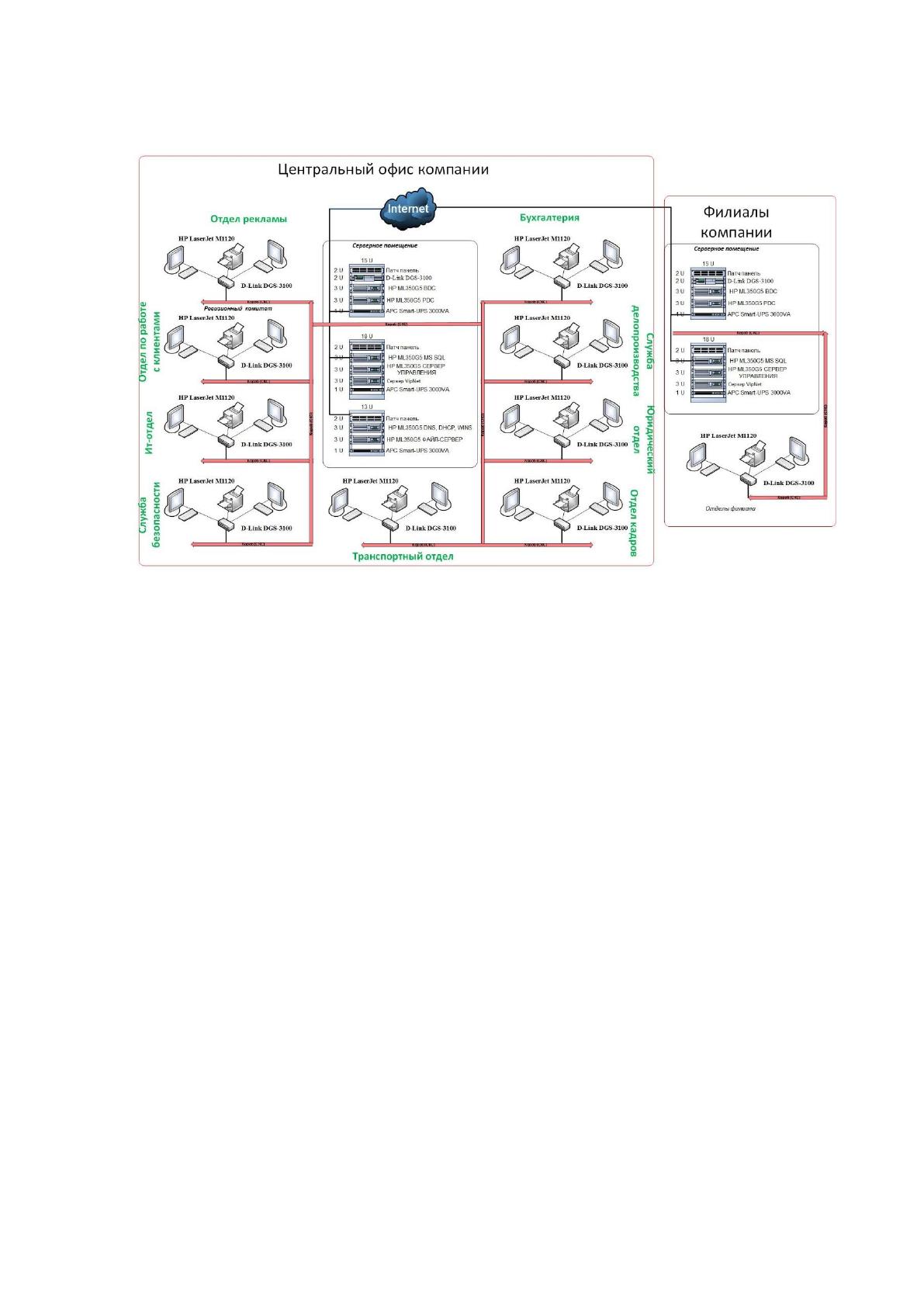

Рисунок 2 Схема технической архитектуры компании –
Локально-вычислительная сеть компании состоит из пользовательского и
серверного сегментов. В состав серверного сегмента, размещенного на 4-м этаже
офисного здания, входит следующее оборудование:
Один коммутатор на 50 портов Cisco SG200-50 50-Port Gigabit Smart
Switch управляемый стекируемый 50xGigabit UTP, 2xSFP;
Один ИБП APC Smart-UPS 5000VA RM
Сервера HP DL160 G6 (сервер приложений, альтернативный DNS-
сервер, сервер-шлюз, основной и резервный контроллеры домена, другие).
Пользовательский сегмент состоит из рабочих станций, размещенных на 1-
м и 4-м этажах офисного здания. На 1-м этаже размещается коммутационный
шкаф, в котором располагаются:
патч-панель;
один коммутатор (D-Link DGS-3100-48 L2);
один ИБП APC Smart-UPS 250VA.
Рабочие станции HP dx2400 обладают следующей конфигурацией
Материнская плата: Intel G33 Express LGA775 Socket, Intel Graphics
Media Accelerator 3100 - integrated, DDR2-800, PCI-E, SATA, Realtek ALC888S
22
High Definition audio codec, Integrated Realtek 8111C-GR GbE Ethernet Controller,
USB 2.0, mATX
Процессор: Intel Core 2 Duo E6850 Processor (3.00-GHz, 4-MB L2
cache, 1333-MHz FSB)
Память: 2-GB DDR2 Synch DRAM PC2-6400 (800-MHz) Non-ECC (2
x 1GB)
Жесткий диск: 250-GB Serial ATA 3.0-Gb/s NCQ, Smart IV (7200 rpm)
Системный блок: HP Compaq dx2400 Business Desktop PC
Кроме того, в пользовательском сегменте размещены сетевые МФУ Konica-
Minolta bizhub250, сетевые принтеры Kyocera FS-4300DN.
В качестве среды передачи данных используется кабель витая пара
категории 5E (1000BASE-ТX) со скоростью передачи до 1000 мбит/сек.
Схема используемой программной архитектуры представлена на рисунке 3.
TCP/IP
TCP/IP
Сервера
Windows 7 Professional Edition 32 bit
MS Office 2013
Prof
Kaspersky
Enterprise Space
Security
WinRar 5.4 1С Предприятие
Стандартный
пакет ПО
Hardware
Inspector
Radmin
Pidgin,
VoipDiscount
Windows 7 Professional Edition 32 bit
Короб
(СКС)
Windows 7 Professional Edition 32 bit
MS Office 2013
Prof
Kaspersky
Enterprise Space
Security
WinRar 5.4 1С Предприятие
Windows 7 Professional Edition 32 bit
MS Office 2013
Prof
Kaspersky
Enterprise Space
Security
WinRar 5.4 1С Предприятие
Windows 7 Professional Edition 32 bit
MS Office 2013
Prof
Kaspersky
Enterprise Space
Security
WinRar 5.4 1С Предприятие
Windows 7 Professional Edition 32 bit
MS Office 2013
Prof
Kaspersky
Enterprise Space
Security
WinRar 5.4 1С Предприятие
TCP/IP
TCP/IP
FTP
ViPNet
Administrator
ViPNet
Coordinator
ViPNet Client
ViPNet Client
ViPNet Client ViPNet Client
ViPNet Client ViPNet Client
СЭД
Docsvision
TrendMicrоDLP
MS Windows Server 2013
1С Предприятие
Бухгалтерия
Ит-отдел
Отдел рекламы
Отдел кадров
Юридический отдел
Транспортный отдел
Windows 7 Professional Edition 32 bit
MS Office 2013
Prof
Kaspersky
Enterprise Space
Security
WinRar 5.4 1С Предприятие
ViPNet Client
Windows 7 Professional Edition 32 bit
MS Office 2013
Prof
Kaspersky
Enterprise Space
Security
WinRar 5.4 1С Предприятие
ViPNet Client
Служба безопасности
Windows 7 Professional Edition 32 bit
MS Office 2013
Prof
Kaspersky
Enterprise Space
Security
WinRar 5.4 1С Предприятие
ViPNet Client
Служба делопроизводства
Отдел по работе с
клиентами
Рисунок 3 Схема используемой программной архитектуры
23
В качестве операционной системы на АРМ пользователей используется
Windows 7 Professional Edition 32 bit, в качестве серверной - Windows Server 2013
R2.
В качестве пакета офисных приложений установлен MS Office 2013 Prof,
включающий в себя MS Word 2013, MS Excel 2013.
Кроме того, на рабочих станциях сотрудников установлено такое
дополнительное ПО, как архиватор WinRar 5.4, антивирус Kaspersky Enterprise
Space Security (Endpoint Security версия 10 (10.2.4.674)) .
1.2 Характеристика комплекса задач, задачи и обоснование
необходимости автоматизации
1.2.1 Выбор комплекса задач автоматизации и характеристика
существующих бизнес процессов
В деятельности рассматриваемой компании можно выделить несколько
уровней бизнес-процессов (Рисунок 4):
основные;
обеспечивающие;
бизнес-процессы управления.
24

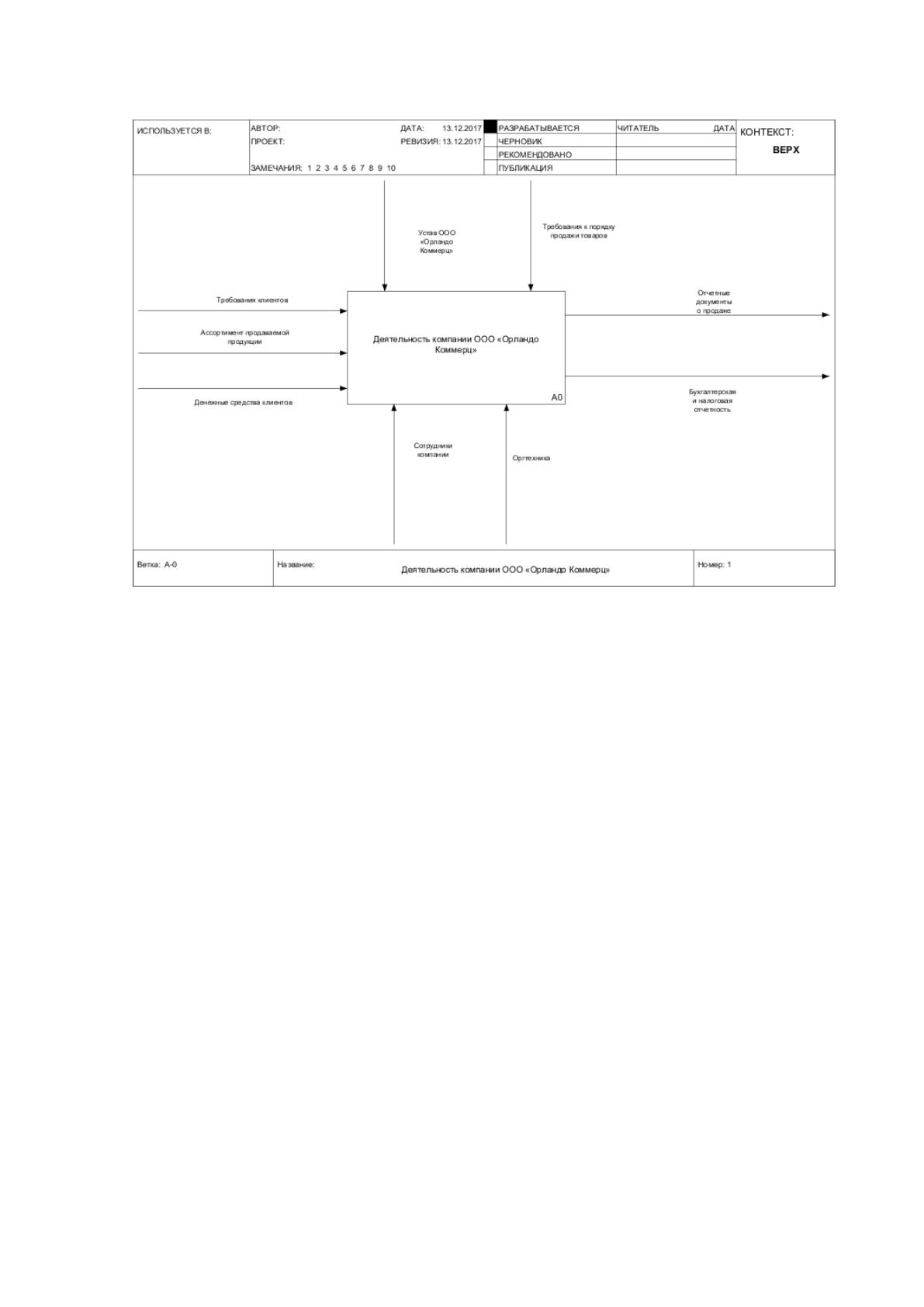

Рисунок 4 Деятельность компании
Основные бизнес-процессы — это те, которые приносят компании прибыль
(Рисунок 5):
Оказание услуг.
Учет результатов оказания услуг.
Подготовка отчетности (налоговой и внутренней).
25

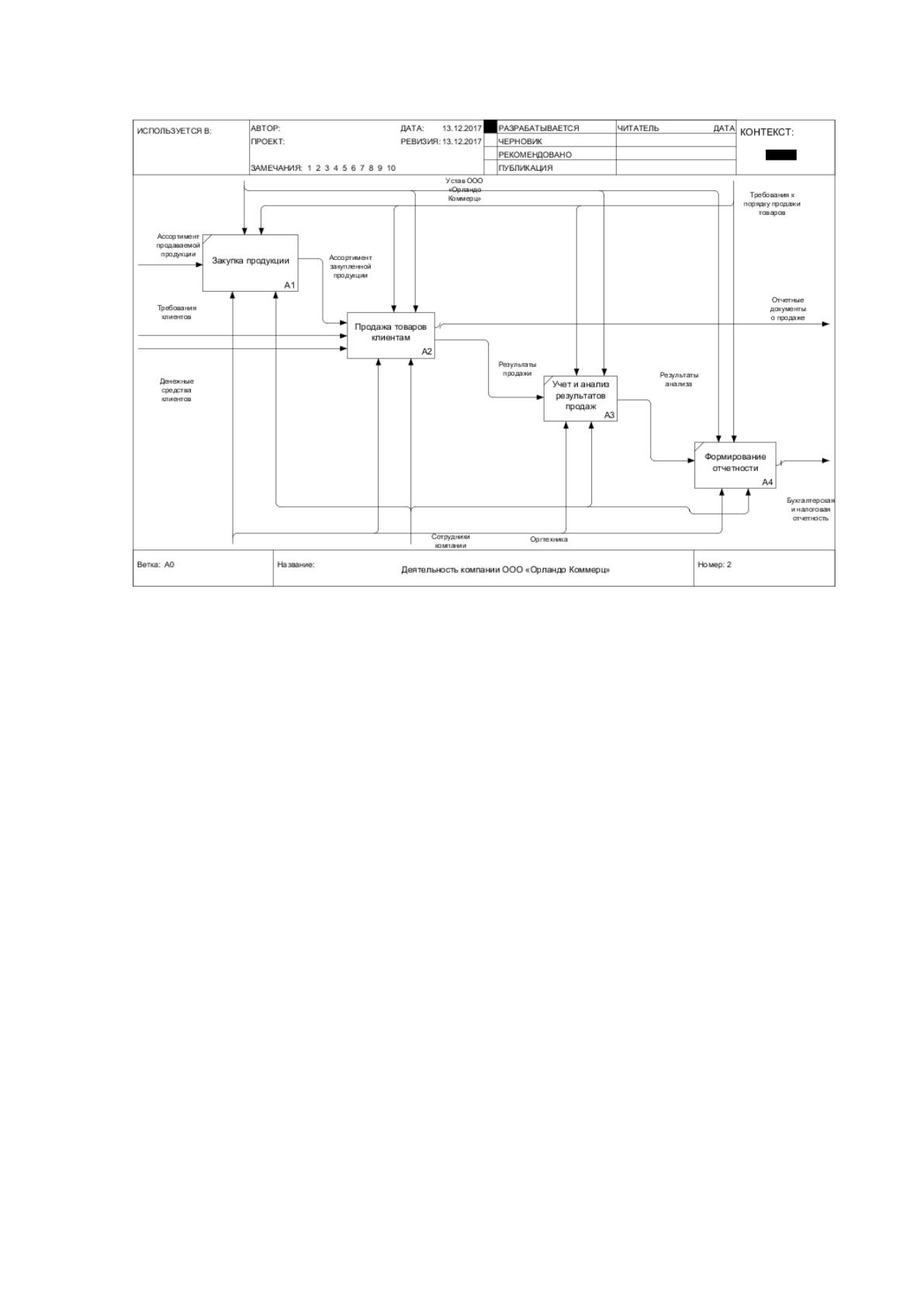

Рисунок 5 Характеристика основных бизнес-процессов компании
Обеспечивающие бизнес-процессы — это вспомогательные процессы,
которые обеспечивают стабильную деятельность компании, но не приносят
прибыль.
Административно-хозяйственное обеспечение.
Обеспечение безопасности.
Юридическое обеспечение.
ИТ-обеспечение и связь.
Внутренний контроль.
Бухгалтерский учет и отчетность.
Другие (более 10).
Бизнес-процессы управления — вспомогательные процессы, с помощью
которых осуществляется управление деятельностью компании и основными
объектами:
Стратегическое управление.
Управление маркетингом.
Управление рисками.
26
Управление персоналом.
Управление бизнес-процессами и развитием.
Региональное управление.
Другие (более 10).
Среди всего разнообразия процессов, происходящих в компании, выбираем
для автоматизации процесс взаимоотношений с клиентами как наиболее
ответственный и в то же время неавтоматизированный.
1.2.2 Определение места проектируемой задачи в комплексе задач
Темой дипломной работы является автоматизация взаимоотношений с
клиентами в компании. Необходимость такой разработки вызвана тем, что в
настоящее время при выполнении своих функциональных обязанностей
менеджер по работе с клиентами сталкивается с некоторыми сложностями,
которые вызваны несовершенством бизнес-процессов компании.
Основной функциональной обязанностью менеджера по работе с
клиентами является осуществление продаж товаров и их учет.
Учет продаж – задача, от эффективности решения которой зависит
эффективность работы торговой компании в целом и основанное содержание
работы с клиентами.
Управление продажами заключает в себе функции подбора торгового
персонала, организации торгового персонала, прогнозирования и планирования
продаж, идентификации потенциальных клиентов, поддержания информации о
клиентах, а также создания и управления графиками продаж.
Как выяснено руководством предприятия, в последнее время часто
возникает ситуация, когда объемы выполняемых услуг в компаниие не совпадают,
несовпадение также может происходить как по наименованию, так и по
количеству. В связи с этим фирма несет убытки.
На рисунке 6 представлен бизнес процесс учета деятельности по работе с
клиентами в рассматриваемой компании.
27

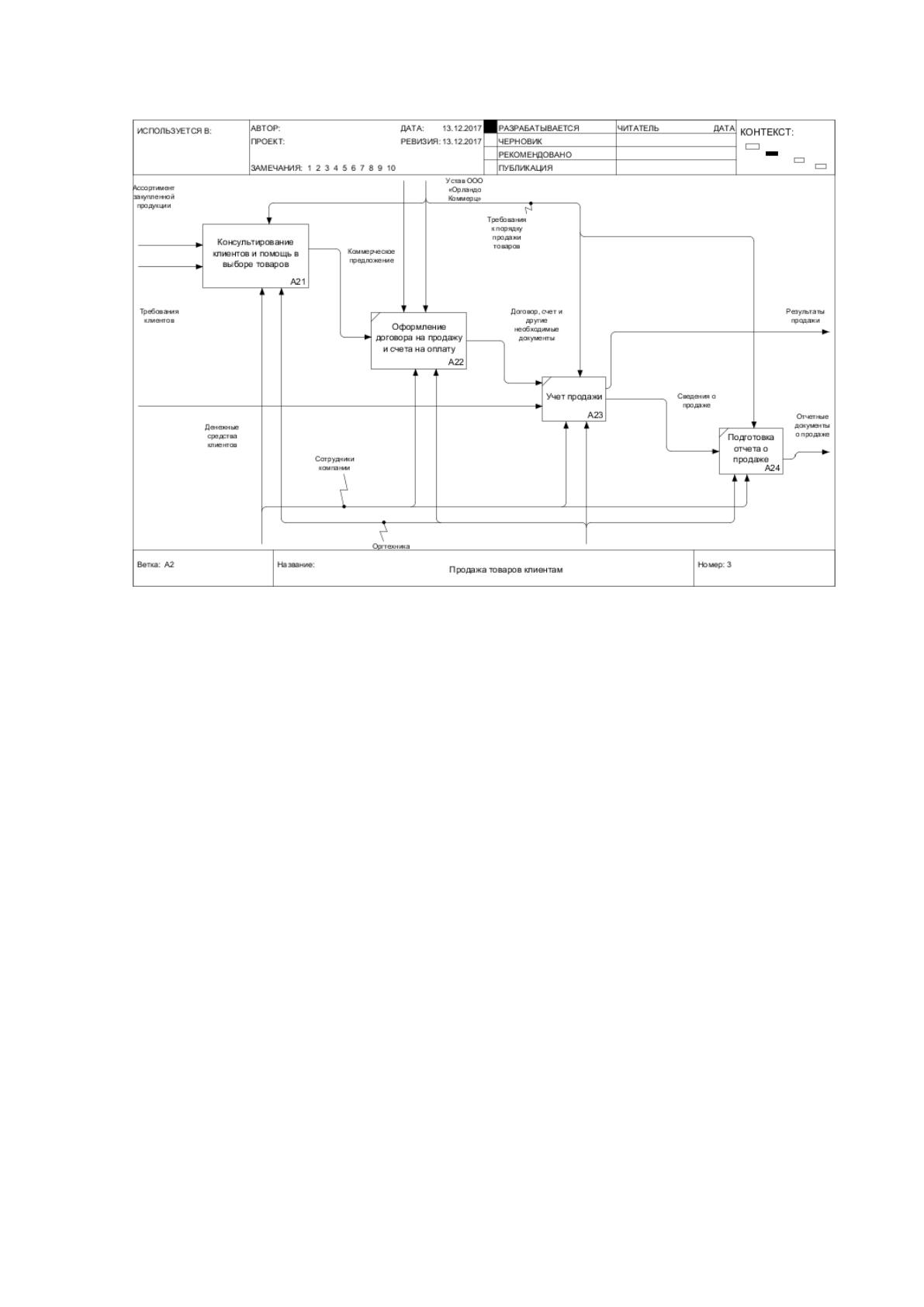

Рисунок 6 Работа с клиентами по продаже товаров
Деятельность менеджера по работе с клиентами заключается в
консультировании клиента, оказании ему помощи в выборе аксессуаров, услуг или
товаров. При этом для подбора нужного товара клиент должен обязательно
сообщить свои требования, если же такой возможности нет, то менеджер по работе
с клиентами использует справочники для определения совместимости услуги.
Если клиент решил заказать услугу, то менеджер по работе с клиентами
выписывает ему квитанцию для оплаты, с которой клиент может оплатить заказ.
Далее менеджер по работе с клиентами учитывает продажу в книге продаж
путем записи даты, времени продажи, услуг, общей суммы.
На основании оплаченных квитанций и записей в книге продаж ежедневно
менеджер по работе с клиентами формирует отчеты по продажам за день (или
другой период), по категориям товаров, а также общий отчет по продажам.
Данный порядок отражен на схеме декомпозиции процессов менеджера по
работе с клиентами , приведенной на рисунке 7.
28

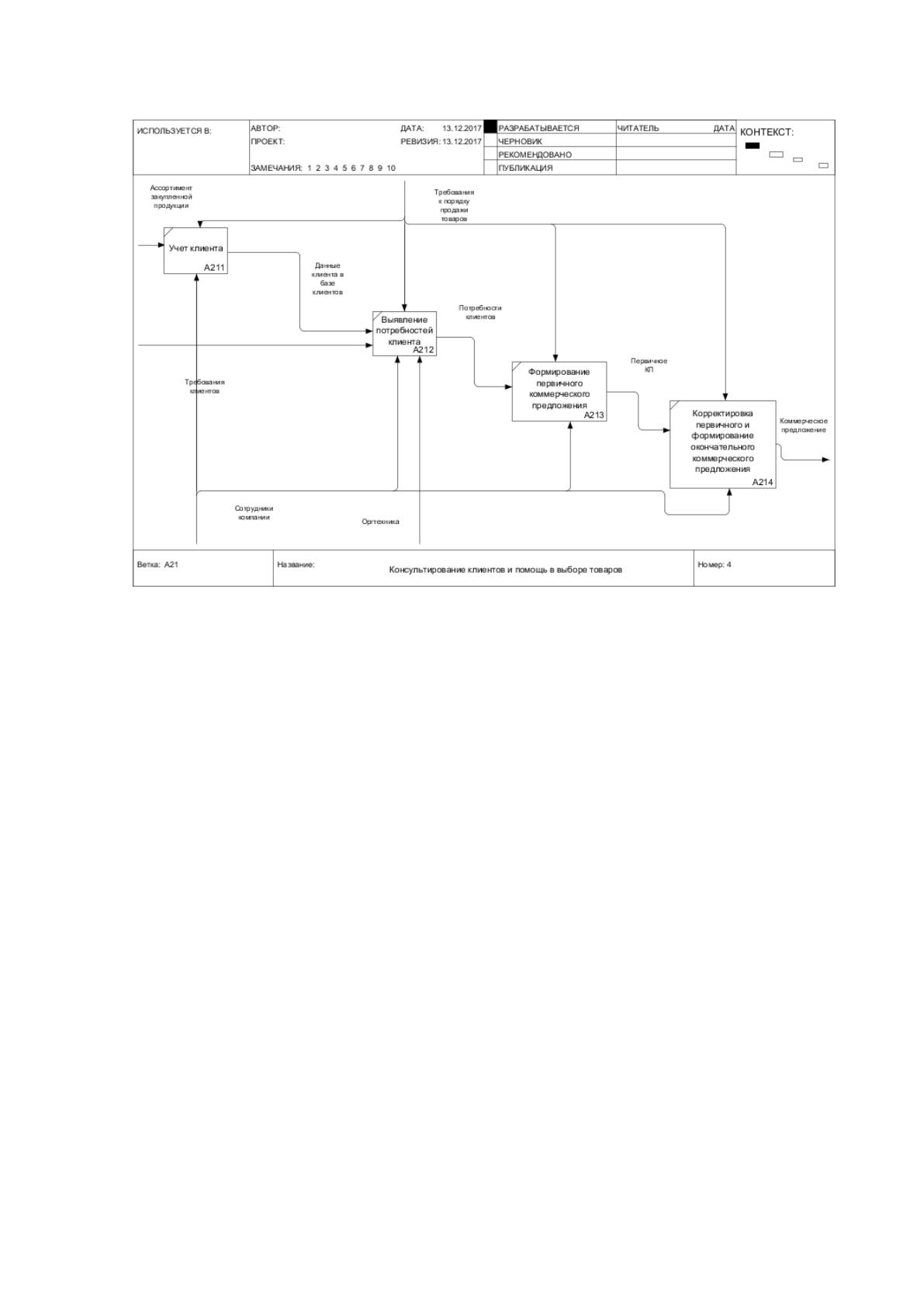

Рисунок 7 Декомпозиция бизнес-процессов менеджера по работе с клиентами
Существующий порядок работы менеджера по работе с клиентами имеет
недостатки, которые заключаются в использовании бумажных форм документов,
что влечет за собой повышенную вероятность допущения ошибок и значительную
трудоемкость.
Ошибки при анализе продаж влекут за собой неверное толкование
направления развития компании, что, в свою очередь, влечет за собой снижение
прибыли.
Таким образом, уменьшается эффективность деятельности всего
предприятия. Поэтому анализ продаж должен производиться с максимальной
скоростью и достоверностью для обеспечения наиболее верных результатов
анализа, так как результаты анализа в конечном итоге влияют на принятие
стратегических решений всей компании.
Анализ продажи продукции позволяет более глубоко понять наметившиеся
тенденции спада или роста продаж.
Кроме того, анализ продаж позволяет выявить перспективные и
бесперспективные виды товаров, а также такие товары, для продвижения которых
на рынок следует приложить определенные усилия.
