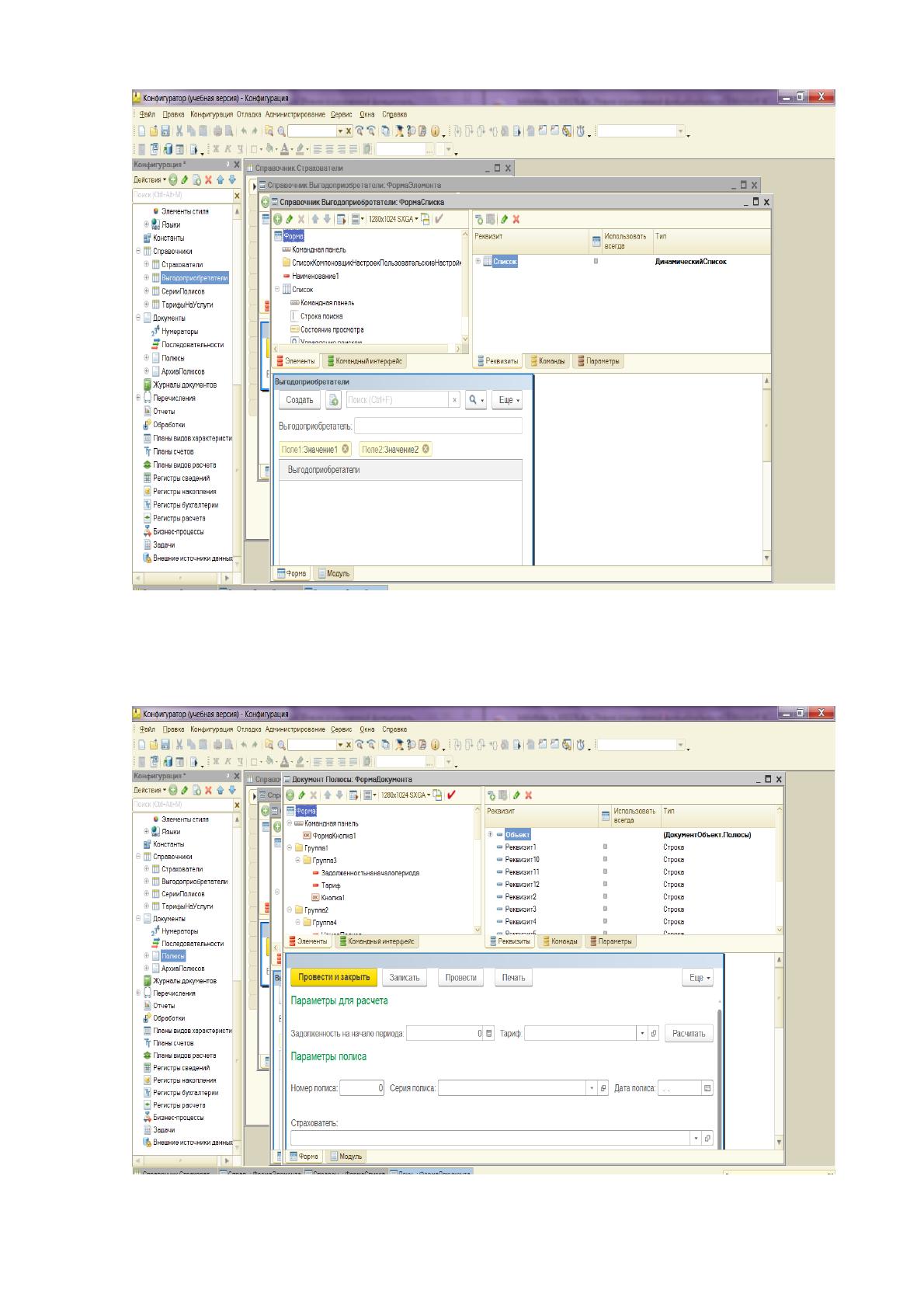

На рисунках 2.7 и 2.8 показано создание справочников «Страхователи» и
«Выгодоприобритатель» [9].

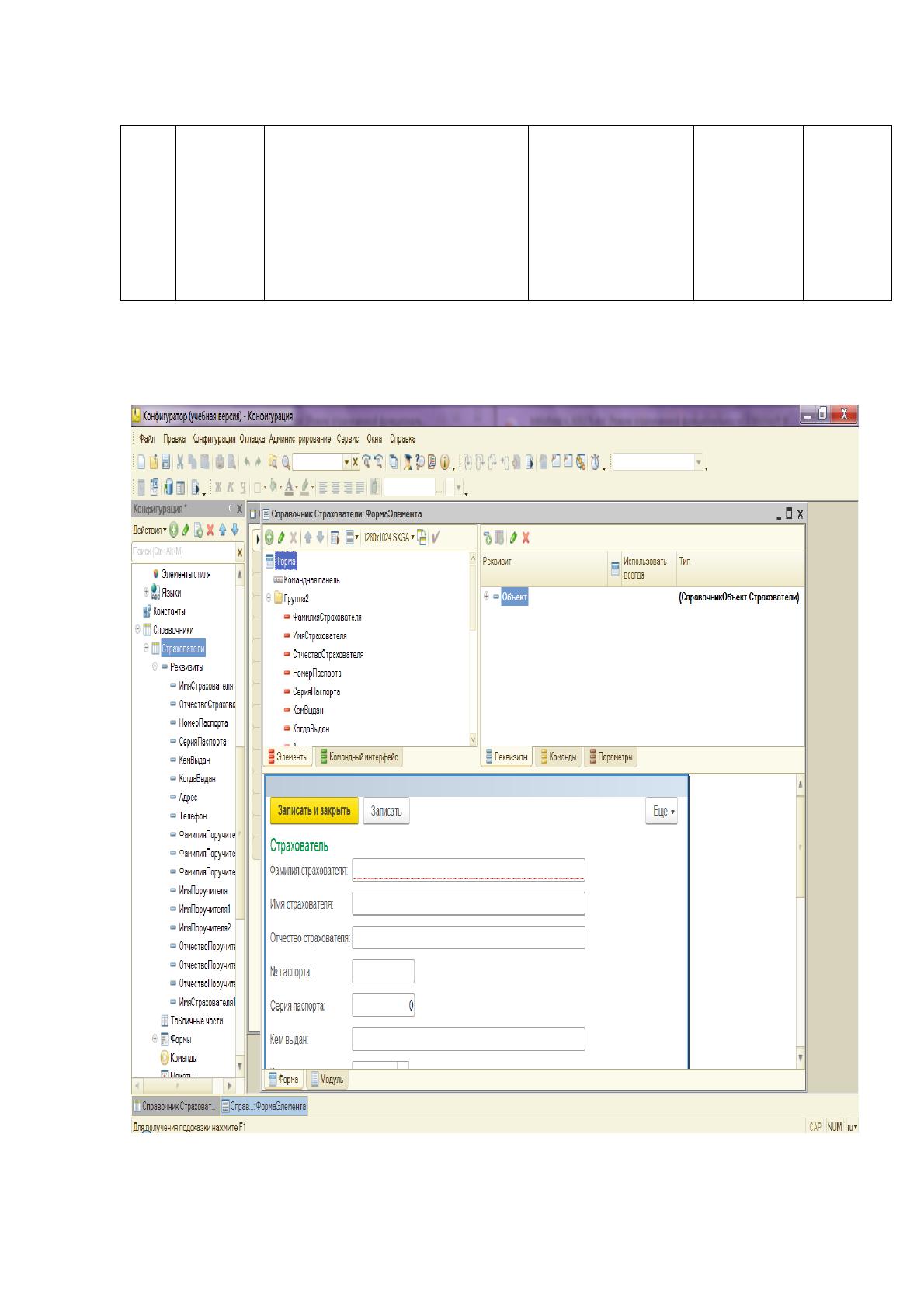

Рис. 2.7. Справочник «Страхователи»
68
Рис. 2.8. Справочник «Выгодоприобритатель»
На рисунках 2.9 и 2.10 показано создание документов «Полисы» и
«АрхивПолисов».
Рис. 2.9 Документ «Полисы»
69
Рис.2.10 Документ «АрхивПолисов»

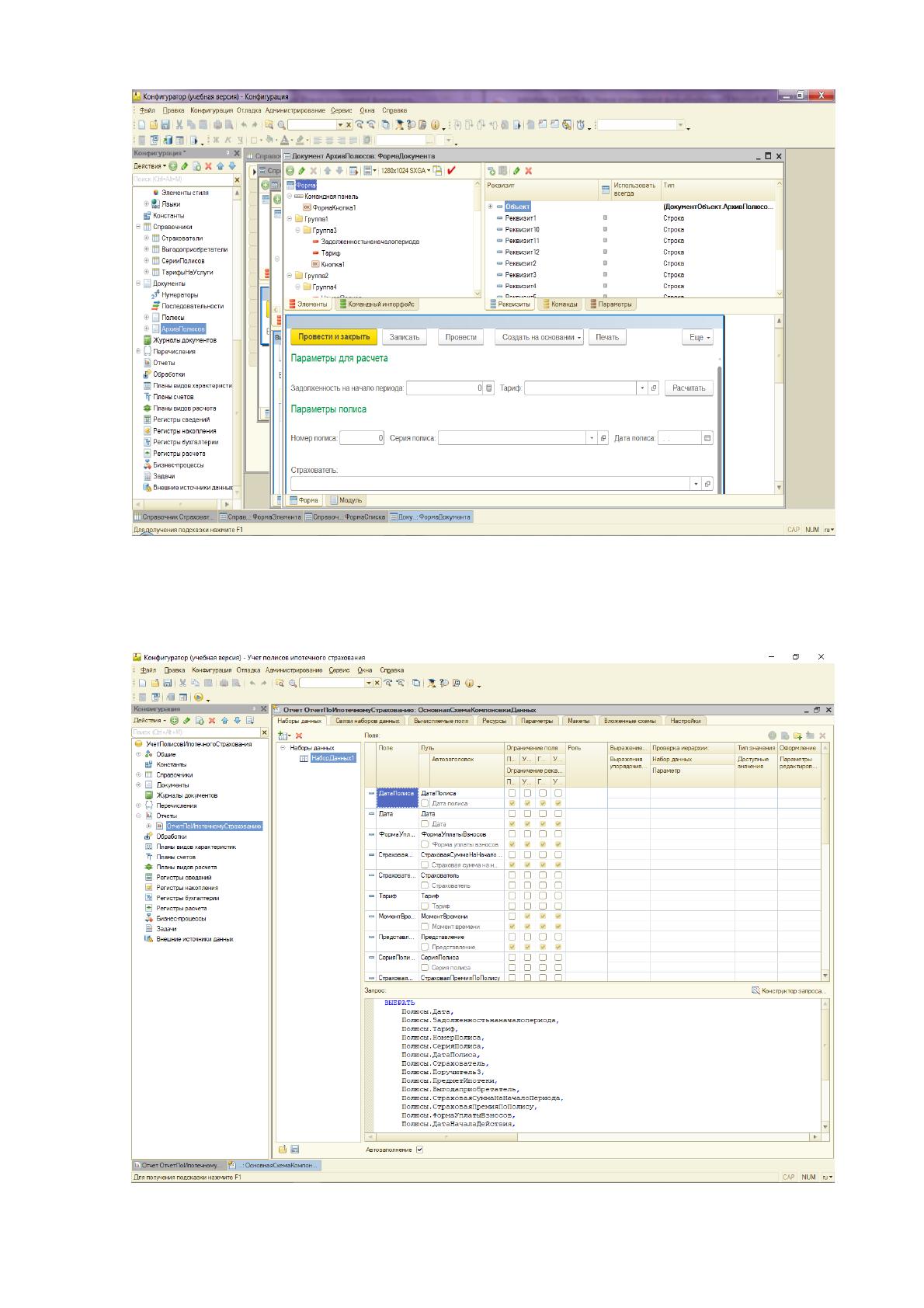

В программе предусмотрены отчеты [12], представленные на рисунках
2.11 и 2.12.
Рис. 2.11 Создание отчета
70

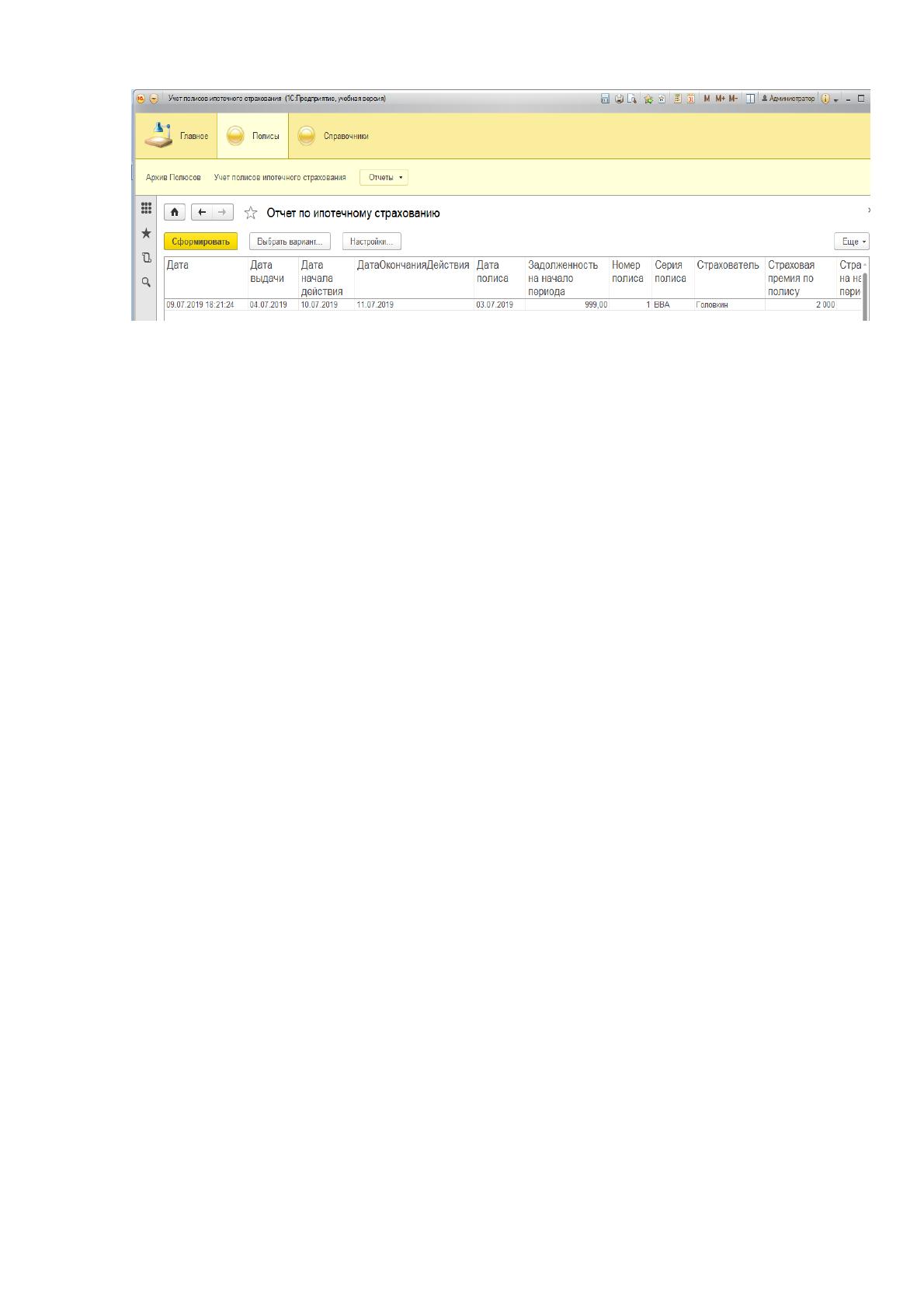

Рис. 2.12 Отчет по ипотечному страхованию
2.3. Программное обеспечение задачи
2.3.1. Общие положения (дерево функций и сценарий диалога)
Дерево функций это иерархическая структура действий, реализованных в
информационной системе. Можно выделить два подмножества функций:
- служебные функции;
- основные функции.
Служебные функции - идентичны для всех автоматизированных систем
управления учреждением на уровне развития аппаратных и программных
средств. Эти функции призваны обеспечить безопасность ввода, обработки и
хранения информации, облегчить работу с системой, сделать ее наиболее
удобной для конечного пользователя.
Основные функции управления и обработки данных отражают
особенности процесса обработки информации, получения результатов, ведения
информационной базы проекта. Дерево функций, разрабатываемого
программного продукта представлено на рисунке 2.13.
Диалог - это процесс обмена сообщениями между информационной
системой и пользователем. В процессе этого обмена постоянно осуществляется
смена ролей информатора (тот, кто отправляет информацию) и реципиента
(пользователь, который принимает информацию), при этом смена ролей
происходит оперативно.
В процессе диалога возможно:
– двустороннее управление на базе языка типа «запрос-ответ»;
– одностороннее управление со стороны информационной системы с
языком общения типа «меню», «заполнение шаблона», ответа по «подсказке»;
71
– одностороннее управление со стороны пользователя с
использованием языка команд.
Рисунок 2.13 Дерево функций
Сценарий диалога представлен на рисунке 2.14.
Основное меню
Файл Операции Справочники Документы Отчеты Сервис Окна Помощь Выход
Новый
Открыть
Закрыть
Сохранить
Сохранить
копию
Печать
Предварит
ельный
просмотр
Параметры
страницы
Список
файлов
Выход
Константы
Справочники
Документы
Отчет
Обработка
План видов
расчета
План счетов
Регистры
Управление
помеченных
объектов
Поиск
ссылок на
объекты
Управление
итогами
Проведение
документов
Страхователи
Выгодопри
обретатели
Серии
полюсов
Тарифы на
услуги
Полюсы
Архив
Полюсов
Отчет по
ипотечному
страхованию
Калькулятор
Календарь
Табло
Временная
блокировка
Активные
пользователи
Журнал
регистрации
Настройка
Параметры
Каскад
Закрыть
Закрыть все
Закрыть
окно
сообщений
Показать
Автоматически
прятать
Окна
Помощь
Содержание
Описание
Общее описание
Советы дня
О системе 1С: Предприятие
О программе
Рис. 2.14. Сценарий диалога
Ведение
справочников
Ведение
документов
Получение
отчетов
Авторизация
Календарь
Калькулятор
Управление
окнами
Настройки
Помощь
Основные
Служебные
Функции
72
Такие пункты меню, как: файл, операции, сервис, окна, помощь, являются
стандартными для 1С:Предприятие» подробное их описание можно найти в
справочной системе программы. На рисунке 2.15 представлен пункт главного
меню «Справочники». Данный пункт включает в себя все справочники
программы. На рисунке 2.16 представлено меню «Полисы».
Рис.2.15 Меню «Справочники»
Рис.2.16 Меню «Полисы»
2.3.2. Характеристика базы данных
Структура базы данных представлена ER – диаграммой [6,3] для ПМ «Учет
полисов ипотечного страхования» страховой компании АО АФЕС, рисунок 2.17.

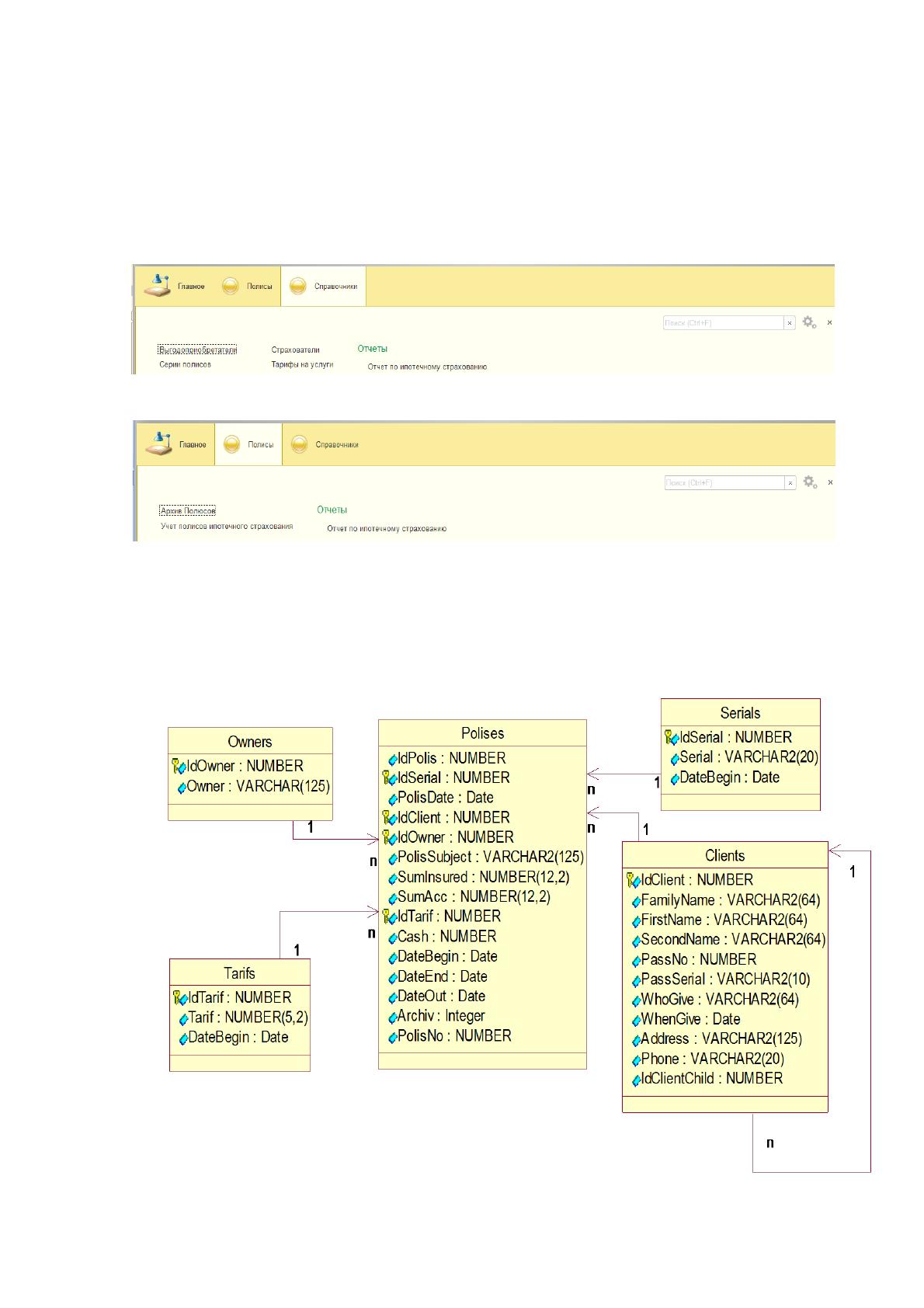

Рисунок 2.17. ER диаграмма ИС «Учет полисов ипотечного страхования»
73
В качестве модели базы данных выбрана реляционная модель, на рисунке
2.17 можно увидеть таблицы, приведенные к третей НФ, а также связи между
ними. У каждой таблицы есть первичный ключ.
В таблицах № 2.8 – 2.12 представлены описательные спецификации ER –
диаграммы [20].
Таблица №2.8
Описание структуры класса «Выгодоприобретатели» (Owners)
Наименование
Обозначение в БД
Тип данных
Идентификатор выгодоприобретателя
IdOwner
NUMBER
Выгодоприобретатель
Owner
VARCHAR2(125)
Таблица №2.9
Описание структуры класса «Тарифы» (Tarifs)
Наименование
Обозначение в БД
Тип данных
Идентификатор тарифа
IdTarif
NUMBER
Тариф
Tarif
NUMBER(5,2)
Дата начала действия
DateBegin
DATE
Таблица №2.10
Описание структуры класса «Полис» (Polises)
Наименование
Обозначение в БД
Тип данных
Идентификатор договора
IdPolis
NUMBER
Номер полиса
PolisNo
NUMBER
Идентификатор серии полиса
IdSerial
NUMBER
Дата полиса
PolisDate
DATE
Идентификатор клиента
IdClient
NUMBER
Идентификатор выгодоприобретателя
IdOwn2er
NUMBER
Предмет ипотеки
PolisSubject
VARCHAR2(125)
Страховая сумма
Sumlnsured
NUMBER(12,2)
Страховая премия
SumAcc
NUMBER(12,2)
Идентификатор тарифа
IdTarif
NUMBER
Форма оплаты
Cash
NUMBER
Дата начала действия
DateBegin
DATE
74
Продолжение таблицы 2.10
Дата окончания действия
DateEnd
DATE
Дата выдачи
DateOut
DATE
Архив
Archiv
INTEGER
Таблица №2.11
Описание структуры класса «Серии полиса» (Serials)
Наименование
Обозначение в БД
Тип данных
Идентификатор серии полиса
IdSerial
NUMBER
Серия полиса
Serial
VARCHAR2(20)
Дата начала действия
DateBegin
DATE
Таблица №2.12
Описание структуры класса «Заявки по срочной гарантии» (GARZAY)
Наименование
Обозначение в БД
Тип данных
Идентификатор клиента
IdClient
NUMBER
Фамилия
FamilyName
VARCHAR2(64)
Имя
FirstName
VARCHAR2(64)
Отчество
SecondName
VARCHAR2(64)
Номер паспорта
PassNo
NUMBER
Серия паспорта
PassSerial
VARCHAR2(10)
Кем выдан
WhoGive
VARCHAR2(64)
Когда выдан
WhenGiv
DATE
Адрес
Address
VARCHAR2(125)
Телефон
Phone
VARCHAR2(20)
Идентификатор поручителя
IdClientChild
NUMBER
Для подключения базы данных MySQL [4] к 1С используется следующий
код:
Соединение = "DRIVER=MySQL ODBC 3.51 Driver;
Database=inventar_sm;DataSource=roman-book;
UID=root;PWD=240580;STMT=set character_set_results=cp1251;";
75
2.3.3. Структурная схема пакета (дерево вызова программных
модулей)
Для разработки информационно-справочной системы автоматизации
предприятия применяется система 1С:Предприятие 8.3. Для того чтобы
стандартизировать и упростить процесс разработки и модификации прикладных
решений, предоставляется графический интерфейс, с помощью которого можно
описать состав объектов, используемых в конкретном прикладном решении,
представленный на рисунке 2.18.
Технологическая платформа создаст в базе данных соответствующие
информационные структуры, и определенным образом будет работать с
данными, хранящимися в этих структурах. Все действия платформа будет
выполнять автоматически, исходя из типового поведения используемых
объектов.
Добавляя в структуру очередной объект конфигурации, по сути,
добавляется описание того, как будут размещаться соответствующие данные, и
как они будут взаимодействовать с другими данными, хранящимися в
информационной базе.

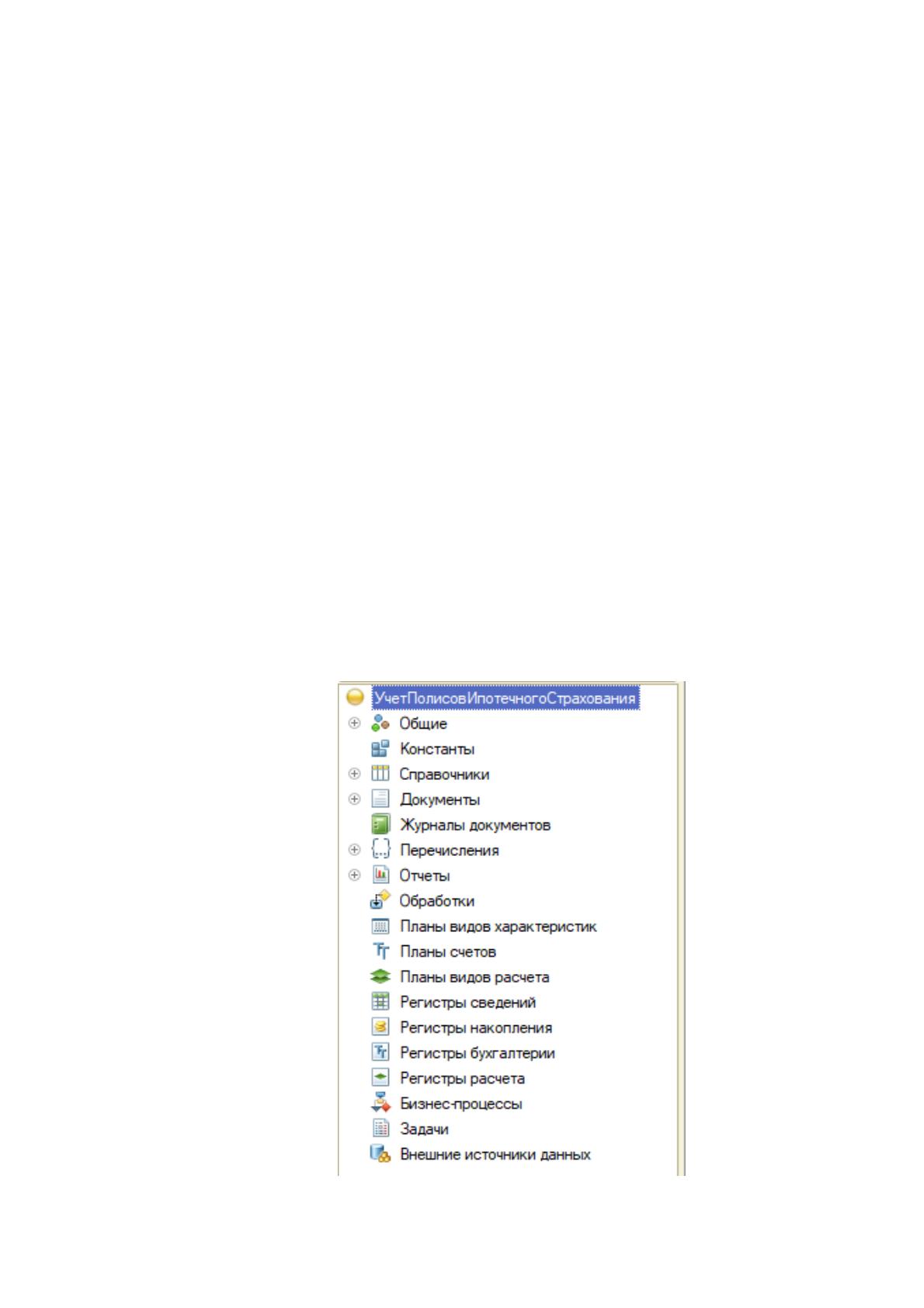

Рис. 2.18. Окно конфигурации
76
Состав объектов, которые можно использовать, фиксирован и определен
на уровне платформы. Структуру программы можно описать следующими

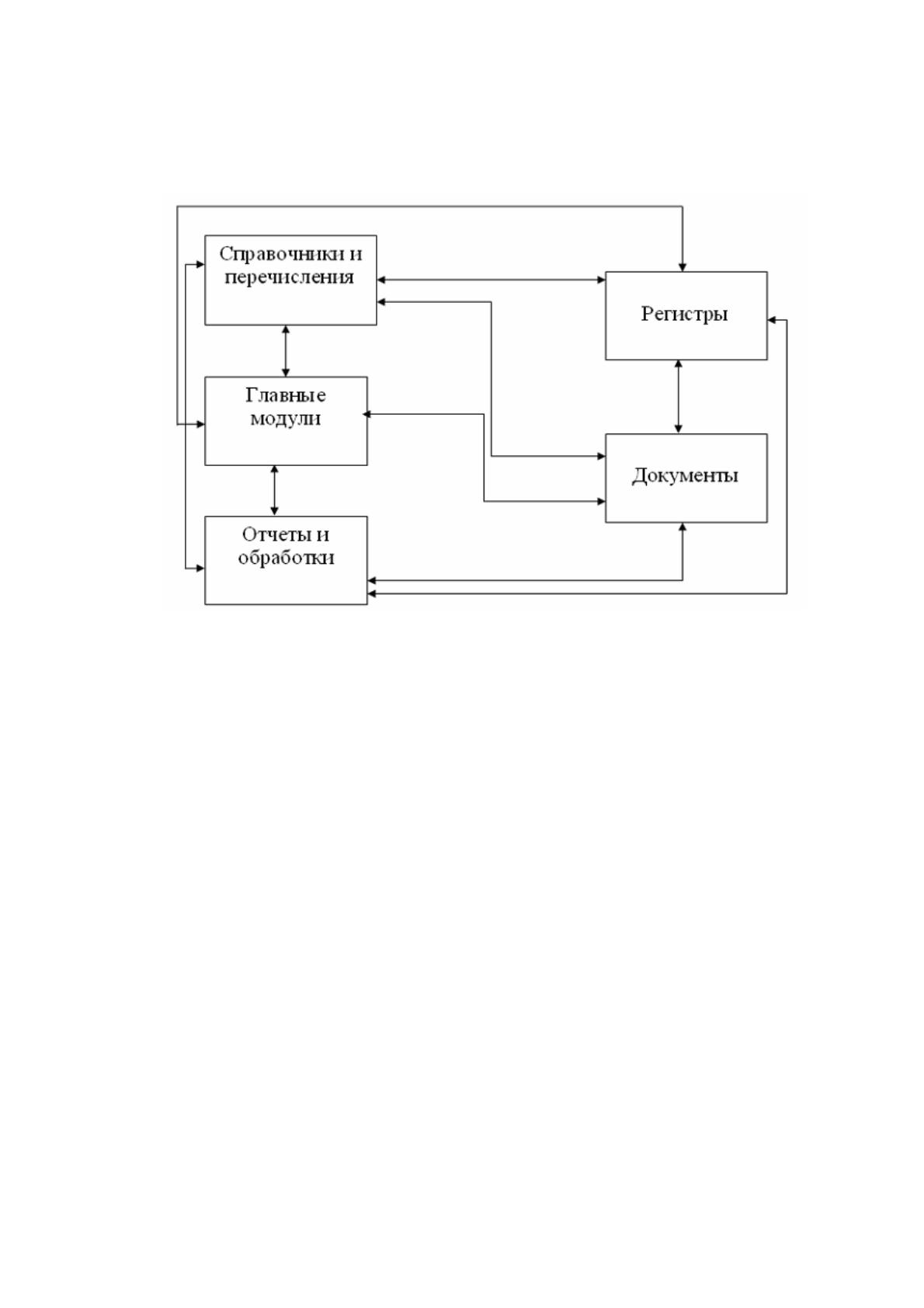

основными блоками, представленными на рисунке 2.19.
Рисунок 2.19. Основные модули программы
2.3.4. Описание программных модулей
Главный модуль предназначен для запуска основных процедур и функций
программы.
Модуль работы со справочниками предназначен для поиска, просмотра
информации в справочниках, отбор и сортировка, редактирование данных и
печать. Он включает в себя:
справочник «Страхователи»;
справочник «Выгодоприобретатели»;
справочник «Серии полюсов»;
справочник «Тарифы на услуги».
Функциями модуля «Документы» являются: ввод первичных данных и
просмотр ранее внесенных данных. Модуль предназначен для таких работ с
документами, как: ввод нового документа, изменение, удаление, поиск, отбор и
сортировка документов.
В таблице №2.13 представлено описание обозначений модулей ИС «Учет
полисов ипотечного страхования».
