Оборудование, представленное в технической архитектуре АО
«КНИРТИ», с возложенными на него задачами справляется вполне успешно.
Объем передаваемых, принимаемых и обрабатываемых данных относительно
разнообразен и имеет тенденцию к росту в связи с расширением деятельности
компании.
Характеристики персональных компьютеров АО «КНИРТИ»
представлены в таблице 1.3.
Таблица 1.3
Конфигурация компьютерных систем
Наименование
Характеристики
Центральный
процессор
Оперативная
память
Видеокарта
Департамент по
научной работе
Intel® Core™ i3-
6100CPU
3.7GHz
8 ГБ
NVIDIA GeForce
GT 730
Департамент по
конструкторской
работе
Intel Core i3-4340
3.6GHz Dual core
Haswell
8 ГБ
Intel(R) HD
Graphics 4600
Производство
AMD A9-9425
3.1 GHz
8 ГБ
AMD Radeon R5
Департамент по
экономике и
финансам
IntelCore ™ 2 CPU
6600
2.4GHz
4 ГБ
NVIDIA GeForce
GT710
Департамент по
безопасности
IntelCore i3-7100
3.7 GHz
8 ГБ
AMD Radeon 520
Департамент по
снабжению
IntelCore ™ 2 CPU
6600
2.4GHz
4 ГБ
NVIDIA GeForce
GT710
21
Продолжение таблицы 1.3
Наименование
Характеристики
Центральный
процессор
Оперативная
память
Видеокарта
Аппарат
генерального
директора
IntelCore i3-7100
3.7 GHz
8 ГБ
AMD Radeon 520
Бухгалтерия
IntelCore ™ 2 CPU
6600
2.4GHz
4 ГБ
NVIDIA GeForce
GT710
Конфигурация серверного оборудования АО «КНИРТИ» представлена в
таблице 1.4.
Таблица 1.4
Спецификация серверной комнаты
Наименование
Характеристики
Сервер R630
1U / Intel C610 / 2 x Intel Xeon E5-2697v3 /
512Gb DDR4 PC4-1700 ECC / 500Gb SATA /
2 x Dell SSD 400Gb / 10 x Gigabit Ethernet / 2
x 750W
Коммутатор Dell Force10 MXL
10/40 GbE
Сетевое хранилище Synology
RS2414RP+DC2
12x3.5"12 5" SATA6Gbls
4xGbLAN.2xUSB3.0, 2xUSB2.02U,6e3 HOD
(RS2416RP+)
Программная архитектура АО «КНИРТИ» наглядно представлена на рис.
1.3.
22

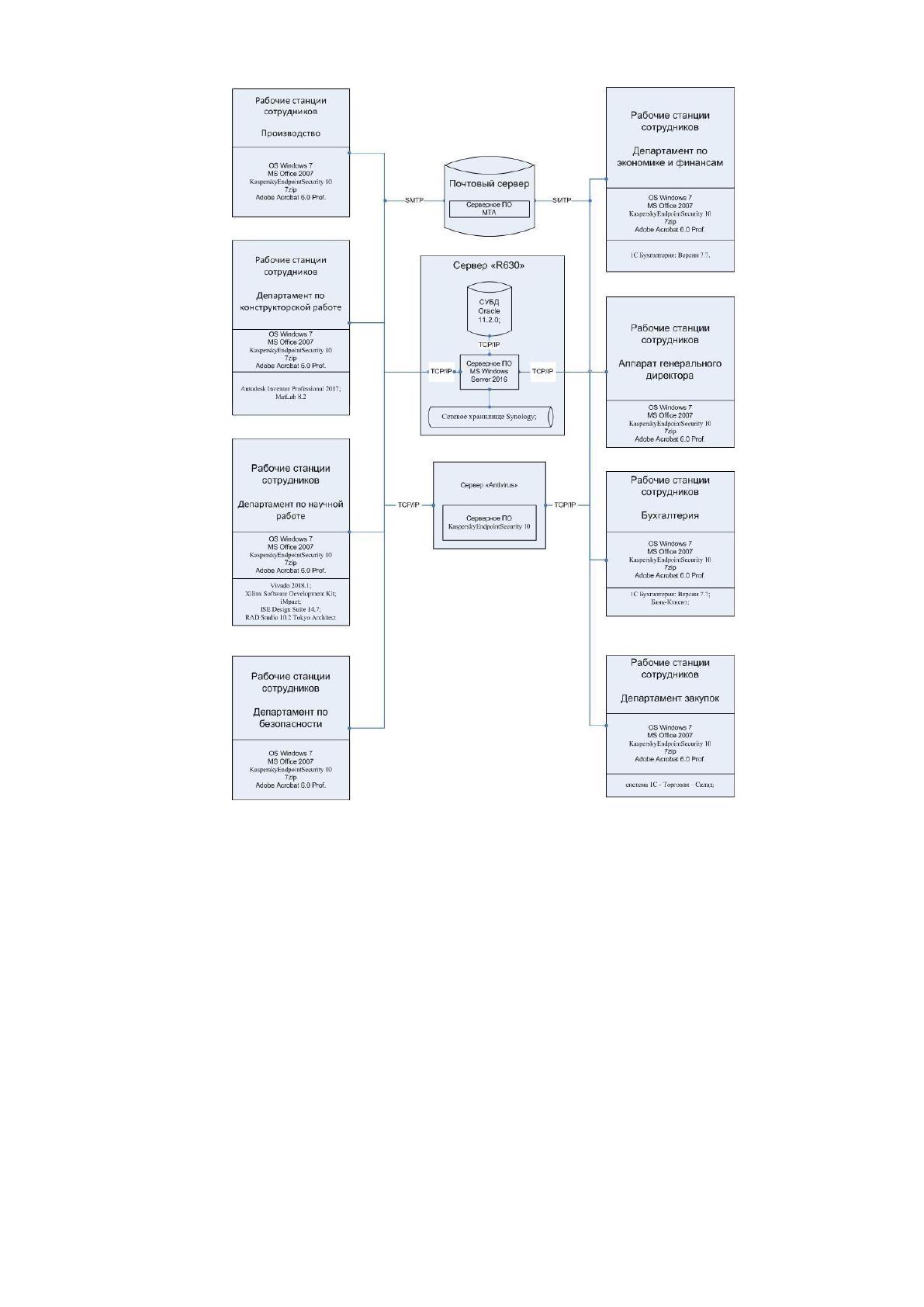

Рисунок 1.3 Программная архитектура
На всех компьютерах установлен стандартный пакет программного
обеспечения (СППО):
–
операционная система Windows 7;
–
пакет MS Office 2007;
–
антивирус: KasperskyEndpointSecurity 10;
–
ABBYY Lingvo x6, 7 ZIP;
–
AdobeAcrobat 6.0 Professional.
23
С учетом специфики деятельности департаментов персональные
компьютеры АО «КНИРТИ» имеют программное обеспечение, представленное в
таблице 1.5.
Таблица 1.5
Персональные пакеты программного обеспечения
Отдел
Программное обеспечение
Производство
СППО;
Департамент по конструкторской
работе
СППО;
Autodesk Inventor Professional 2017;
MatLab 8.2;
Департамент по научной работе
СППО;
Vivado 2018.1;
Xilinx Software DevelopmentKit;
iMpact;
ISE DesignSuite 14.7;
Embarcadero RAD Studio 10.2 Tokyo
Architect;
Департамент по безопасности
СППО;
Департамент закупок
СППО;
Система 1С - Торговля – Склад;
Бухгалтерия
СППО;
1С Бухгалтерия: Версии 7.7;
Банк-Клиент;
Аппарат генерального директора
СППО;
Департамент по экономике и
финансам
СППО;
1С Бухгалтерия:
Версии 7.7;
24
Таким образом, анализ программно-технической архитектуры компании
показал достаточно высокий уровень оснащенности компании. В тоже время,
достижение более высоких показателей работы сотрудников компании АО
«КНИРТИ» можно достичь по средствам использования дополнительных
средств автоматизации в виде разработки специализированной информационной
системы.
1.2.
Характеристика комплекса задач,
задачи и обоснование необходимости автоматизации
1.2.1.
Выбор комплекса задач автоматизации
и характеристика существующих бизнес процессов
Подразделением, обеспечивающим реализацию задач автоматизации
электронного документооборота для решения задач организационного уровня,
является отдел организации и проведения испытаний компании АО «КНИРТИ».
Сотрудник отдела организации и проведения испытаний выполняет
следующие должностные функции:
–
проверка поступающих на предприятие материальных ресурсов (сырья,
материалов, комплектующих изделий) и подготовка заключений о соответствии
их качества стандартам и техническим условиям;
–
составление актов приемочного контроля по качеству материальных ресурсов;
–
операционный контроль на всех стадиях производственного процесса;
–
проведение выборочного инспекционного контроля за качеством отдельных
технологических операций (в том числе транспортировки), технологическим
оборудованием и инструментом;
–
определение номенклатуры измеряемых параметров и оптимальных норм
точности измерений.
Сотрудниками отдела организации и проведения испытаний
осуществляется контроль за: качеством; комплектностью; упаковкой;
консервацией продукции; соответствием выпускаемой продукции стандартам,
техническим условиям, утвержденным образцам (эталонам), наличием товарного
знака предприятия на готовой продукции; правильность хранения в
25
подразделениях предприятия и на складах материальных ресурсов и готовой
продукции.
Вышеперечисленное обуславливает необходимость ведения эффективного
учета средств измерения контроля, применяемых при испытаниях в АО
«КНИРТИ». Для чего изучим бизнес-процесс «Учет средств
измерения
контроля» [18] и представим его в виде функциональной модели, рис. 1.4.

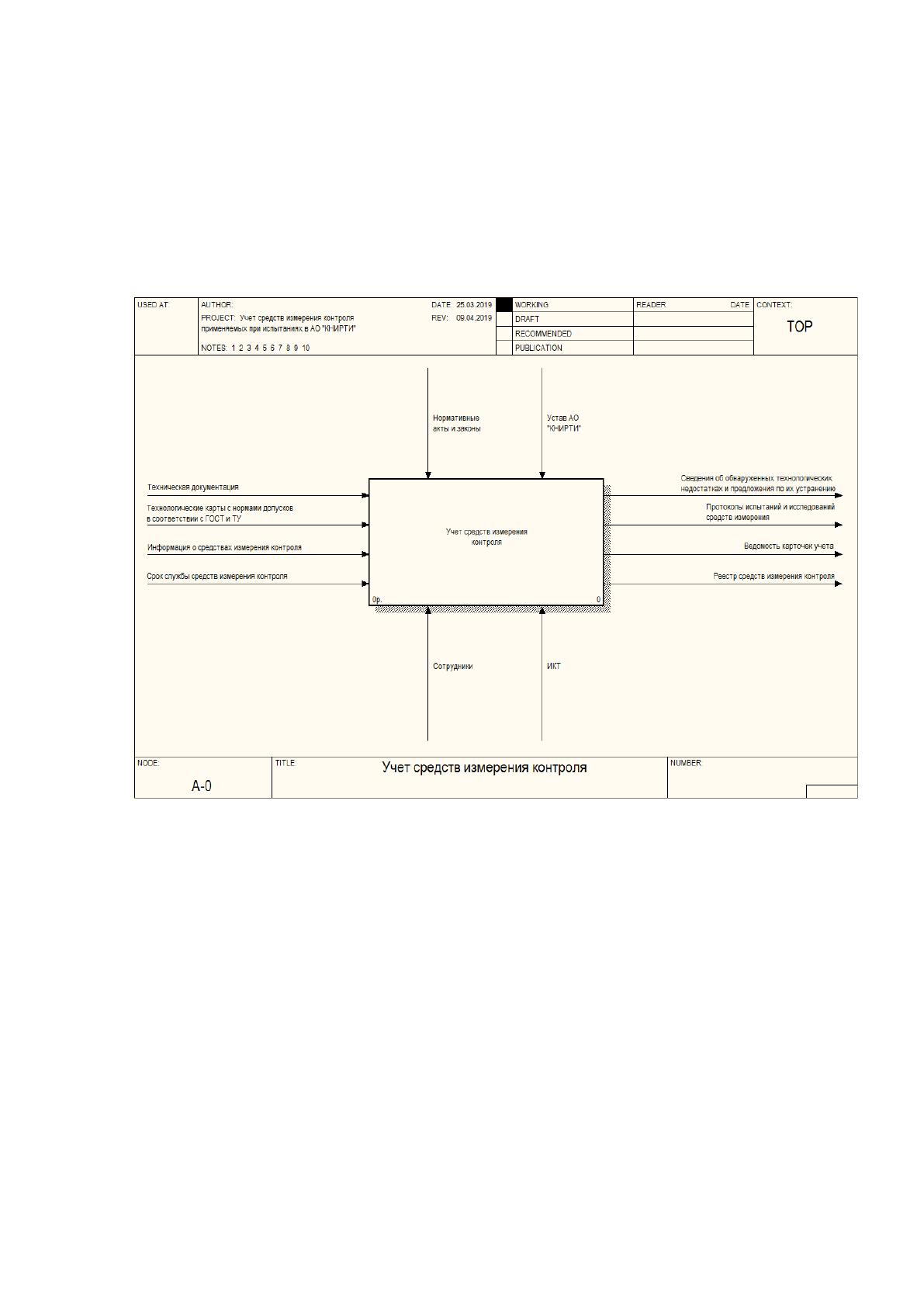

Рисунок 1.4. Функциональная модель «Учет средств измерения контроля»
Цель: моделирование бизнес-процесса «Учет средств измерения
контроля». Точка зрения: сотрудник отдела организации и проведения
испытаний.
Входы системы: информация о средствах измерения контроля.
Управления разработанной системы: нормативные акты и законы; устав
АО «КНИРТИ». Механизмы системы: сотрудники; информационно-
коммуникационные технологии.
Выходы системы: реестр средств измерения контроля; ведомость карточке
учета; сведения об обнаруженных технологических недостатках и предложения
26
по их устранению; протоколы испытаний и исследований средств измерения.
[17]
На рис. 1.5 изображена декомпозированная функциональная модель
процесса «Учет средств измерения контроля» [1].

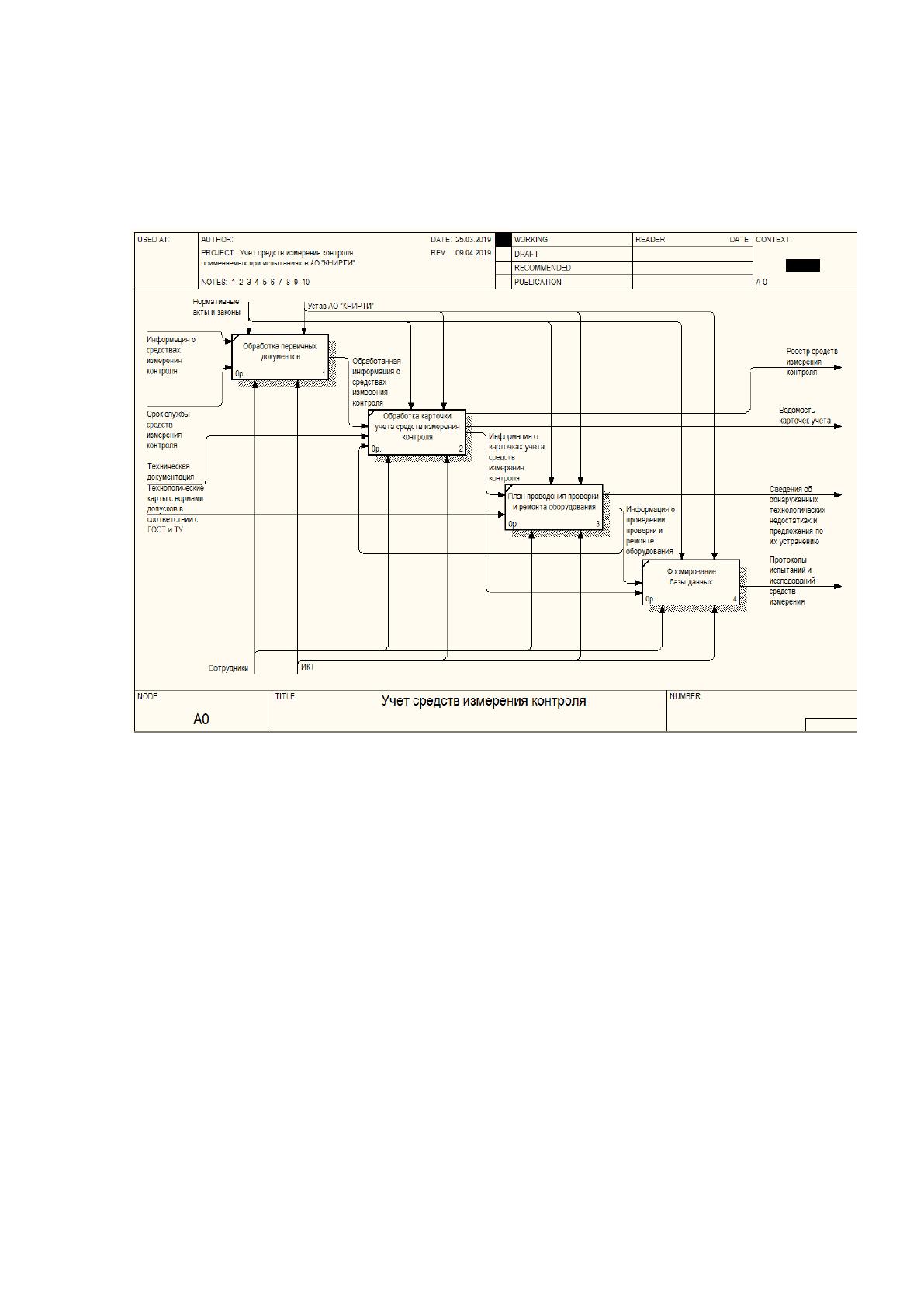

Рисунок 1.5. Декомпозированная функциональная модель процесса
«Учет средств измерения контроля»
Данный процесс, включает следующие подпроцессы: обработка
первичных документов; обработка карточки учета средств измерения контроля;
план проведения проверки и ремонта оборудования; формирование базы
данных.
Таким образом, были изучены основные бизнес-процессы и установлена
необходимость использования информационно-коммуникационных технологий
в работе отдела организации и проведения испытаний. [7]
27
1.2.2.
Определение места проектируемой задачи в комплексе задач
и ее описание
Из всего комплекса задач по автоматизации работы АО «КНИРТИ» будет
исследована деятельность отдела организации и проведения испытаний, в части
учета средств измерения контроля, применяемых при испытаниях. Это было
установлено в процессе анализа деятельности предприятия и проведения анализа
бизнес-процессов.
Порядок учета материальных ценностей утверждается приказом
руководителя предприятия АО «КНИРТИ». При этом устанавливается круг лиц,
ответственных за приемку, отпуск и сохранность вверенных им материальных
ценностей, за правильное и своевременное документальное оформление этих
операций, перечень должностных лиц, имеющих право подписывать документы
на получение и отпуск материальных ценностей. Разрабатываются и
распорядительным документом утверждаются нормы хранения запасов, отпуска
и расходования материалов в соответствии с потребностями предприятия
Запасы на предприятии хранятся в специализированных и других местах
хранения (склады, кладовые, и др.). Организация хранения запасов на
предприятии осуществляется в зависимости от вида запасов, технологии
производства, условий снабжения, условий сбыта. Материальные ценности
разделяют на учетные группы в зависимости от размера, сорта, вида однородных
материалов с соответствующими учетными ценами для каждой группы.
Все операции, связанные с поступлением, перемещением и отпуском
материальных ценностей, оформляются первичными документами
установленной формы. Первичные документы на получение и отпуск
материалов оформляются надлежащим образом и заверяются подписями
уполномоченных лиц. При этом, если для оформления хозяйственной операции
типовые формы первичных документов отсутствуют, то предприятие может
самостоятельно разработать такие документы, которые должны содержать
обязательные реквизиты, предусмотренные законодательством.
28
Таким образом, учет средств измерения контроля может быть выполнен
на базе использования карточек учета. Последующая автоматизация карточек
позволит повысить эффективность учета средств измерения контроля.
1.2.3.
Обоснование необходимости использования вычислительной техники
для решения задачи
Установлено, что существующий способ учета средств измерения
контроля применяемых при испытаниях в АО «КНИРТИ» связан с большой
трудоемкостью, разрозненностью сведений, что с большой вероятностью ведет к
их утере или неправильной интерпретации конечным потребителем данной
информации. Сегодня, невозможно получить необходимые сведения об общем
количестве средств измерения контроля, провести анализ основных причин
поломок средств измерения и проанализировать причины поломки или потери
оборудования.
Схема учета средств измерения контроля, применяемых при испытаниях в
АО «КНИРТИ» представлена на рис. 1.6.

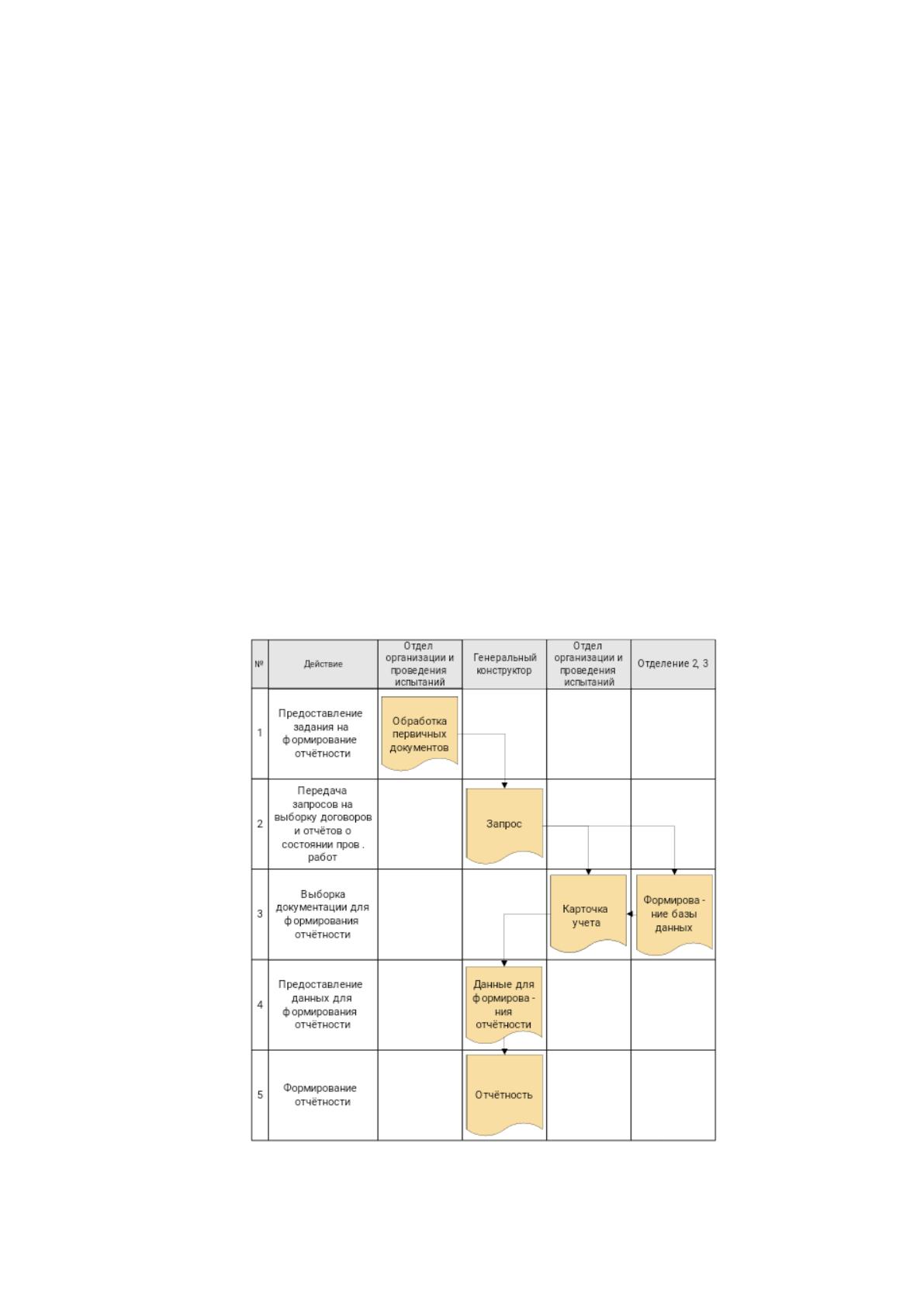

Рисунок 1.6. Схема учѐта средств измерения контроля
29
Обработка карточек учета включает следующие действия: предоставление
задания на формирование отчетности выполняется отделом организации и
проведения испытаний – выполняется обработка первичных документов;
передача запросов на учет средств измерения контроля применяемых при
испытаниях в АО «КНИРТИ» выполняет генеральный конструктор – запрос;
выборка документации для формирования отчетности выполняется отделом
организации и проведения испытаний и отделениями 2, 3 – карточка учета;
формирование базы данных; предоставление данных и отчетности
осуществляется для генерального конструктора – данные для формирования
отчетности и отчетность.
В результате автоматизации учета средств измерения контроля,
применяемых при испытаниях в АО «КНИРТИ» предполагается постоянно
иметь оперативные данные о средствах измерения, позволит значительно
сократить время на учет и осуществление регламентных обслуживающих работ
над ними.
При этом, становится очевидным, что для автоматизации учета средств
измерения контроля, применяемых при испытаниях в АО «КНИРТИ»
необходимо использовать ПК, принтеры, а также специальное прикладное
программное обеспечение и средства локальный вычислительных сетей
предприятия.
1.2.4.
Анализ системы обеспечения информационной безопасности
и защиты информации
Система обеспечения информационной безопасности (ИБ) и защиты
информации (ЗИ) в АО «КНИРТИ» основывается на стандарте организации СТО
ИБСТ.4.3.01–2017 «Обеспечение информационной безопасности». Стандарт
является основным руководящим документом по вопросам обеспечения
безопасности информационных технологий (ИТ).
