Ниже представлена типичная архитектура доп офиса ПАО Банк «ФК

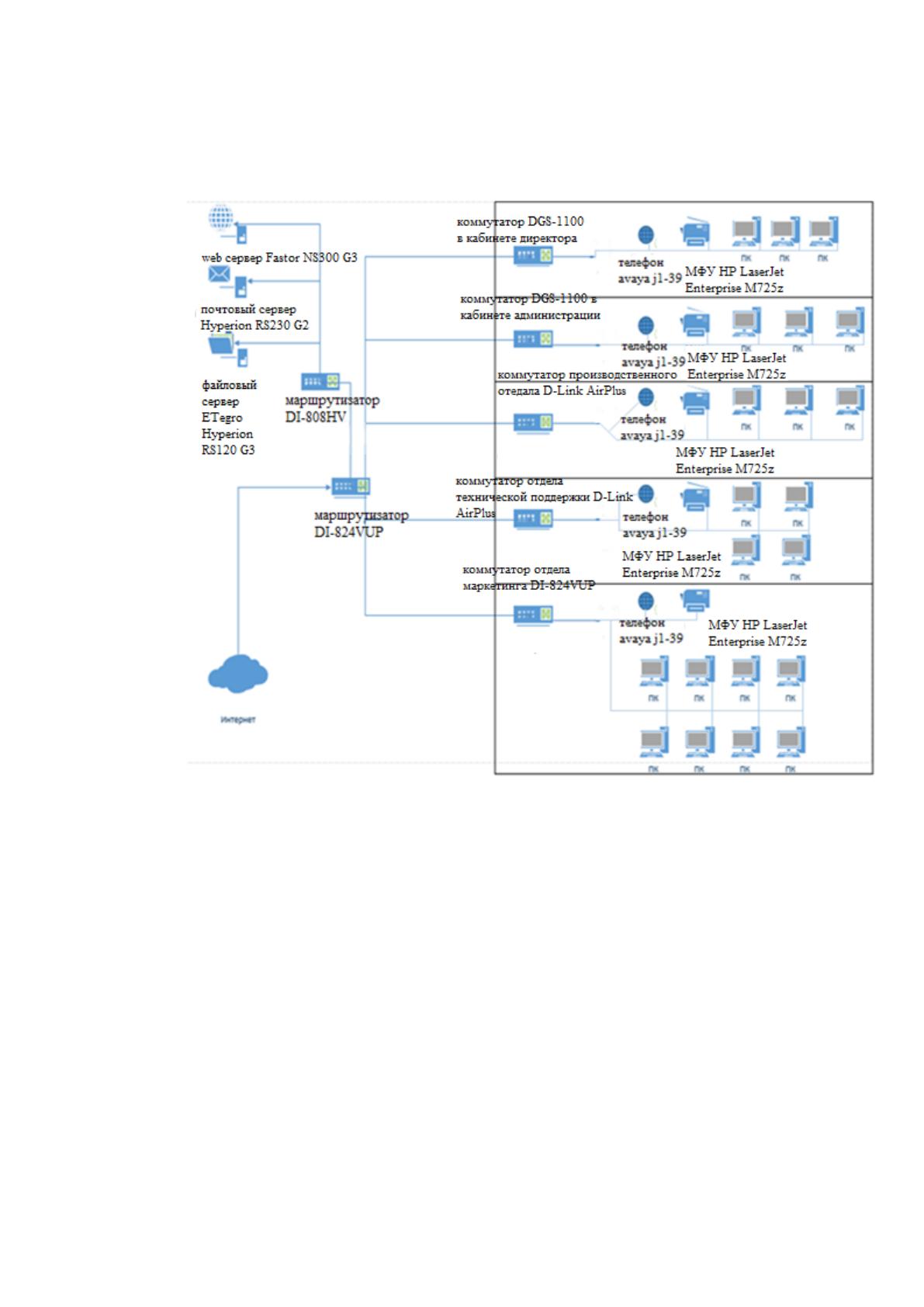

Открытие» представлена на рисунке 2.
Рисунок 2. Техническая архитектура ПАО Банк «ФК Открытие»
Оборудование, представленное в технической архитектуре ПАО Банк
«ФК Открытие», с возложенными на него задачами справляется вполне
успешно. Объем передаваемых, принимаемых и обрабатываемых данных
относительно разнообразен и имеет тенденцию к росту в связи с
расширением деятельности компании.
Персональные компьютеры ПАО Банк «ФК Открытие» которые
используются непосредственно в биржевой торговле должны иметь
повышенные технические характеристики, так как на них производятся
21
серьезные вычисления которые сильно нагружают компьютер, также не
обходима видеокарта с возможностью подключения от 4 до 12 мониторов
Таблица 1. Компьютеры для трейдеров
Характеристика
Описание
Процессор Intel Core i7-8700
65 Вт
До 4,1 ГГц макс. в режиме турбо (базовая
частота 3,5 ГГц)
Кэш 6 МБ, 4 ядра, 4 потока
Intel HD Graphics 630
Память DDR4 со скоростью передачи
данных до 2400 МТ/c
DDR4-2400
Макс.: от 16до 24 ГБ
Количество гнезд: 2 до 4 DIMM (оба
гнезда доступны для клиента и
поддерживают обновление)
До 2400 МТ/с
Накопители SED SSD
256 ГБ, SATA (6,0 Гб/с), 6,35 см (2,5"),
TLC SED Opal 2
Ethernet (RJ-45)
Встроенный
Сетевое подключение Realtek RTL8111
22
HSH Gbe LOM (стандартн.)
Опционально
Сетевая карта Intel Ethernet I210-T1 PCIe x
1 ГБ
Блок Питания
Стандарт P80 начиная от «Gold» 650 Вт,
активн. PFC кпд 82/85/82% при нагрузках
в 20/50/100% (115 В)
Графический адаптер
Видеокарта PNY Quadro P2000 PCI-E 3.0
5120 mb 160 bit 4xDisplayPort
В качестве аппаратной основы серверов используется сервера ETegro
Hyperion RS120 G3, Hyperion RS230 G2, сервер хранения данных базируется
на специализированной аппаратной основе Fastor NS300 G3.
Технические характеристики серверов приведены в таблицах 2-4.
Таблица 2. Технические характеристики сервера ETegro Hyperion
RS120 G3
Набор микросхем
Intel 5500 + ICH10R
Процессор
1 или 2 Intel Xeon 5xxx (до 8 ядер)
Системная шина
Intel QPI до 6.4GT/s
Максимальный объем памяти
48GB шестиканальной DDR3 ECC
Reg, 6 слотов
Слоты расширения
2x PCI-E 2.0 8x (низкопрофильный)
Встроенные контроллеры
LSI SAS 1064
Оптический накопитель
DVD/CD-RW
Опциональные контроллеры
SAS RAID контроллеры c
поддержкой BBU, адаптеры
23
FibreChannel, 10G Ethernet и
InfiniBand HCA
Максимальное количество дисков
2 SAS с горячей заменой
Емкость дисковой подсистемы
До 1.2TB SAS/ 4TB SATA
Сетевые интерфейсы
1x Intel Gigabit Ethernet 82574L
1x Intel Gigabit Ethernet 82567LM
Графика
ASPEED AST2050, 8MB
Интерфейсы
Задняя панель: VGA, RS232, 3 x RJ45, 2 x
USB, 2 x PS2
Передняя панель: 2 x USB
Управление системой
IPMI 2.0 интегрировано, KVM over IP,
Virtual Media, ПО управления серверной
инфраструктурой ESMS, выделенный
порт Ethernet
Поддерживаемые ОС
Семейство Microsoft Windows® Server
2008
SuSE Linux Enterprise Server 11
Red Hat Enterprise Linux 5
Sun Solaris 10
FreeBSD 7, 8
Размеры (ДxШxВ), мм
1U 510 x 430 x 44 (глубина стойки не
менее 800 мм)
Блок питания
400Вт одиночный
Охлаждение
2 управляемых турбины
Рабочие условия
Относительная влажность: 10-75 %
Диапазон температур: 10-35 °C
24
Таблица 3. Технические характеристики сервера Hyperion RS230 G2
Набор микросхем
Intel 5000P
Процессоры
1 или 2 Intel Xeon 5xxx (до 8 ядер)
Скорость системной
шины
1333 Мгц
Максимальный объем
памяти
64GB четырехканальной FBDIMM
Слоты расширения
1x PCI-X 64/100
4x PCI-E 8x
Встроенные
контроллеры
Технология дочерних плат расширения
Оптические накопители
DVD/CD-RW
Опциональные
контроллеры
Дочерняя плата 8 портового SAS RAID
контроллера c поддержкой BBU и 256MB кэш
памяти либо дочерняя плата SAS HBA (не
занимают слот PCI), адаптеры FibreChannel и
InfiniBand HCA
Максимальное
количество дисков
6 SAS с горячей заменой
Ёмкость дисковой
подсистемы
До 2.7TB SAS/ 9TB SATA
Сетевые интерфейсы
2x Intel Gigabit Ethernet, IOAT
Видеоконтроллер
Matrox G200, встроено в ServerEngines Pilot
(1024x768 16 бит)
Интерфейсы
Задняя панель: VGA, RS232, 2 x RJ45, 2 x USB,
2 x PS2
Передняя панель: 2 x USB, 1x VGA
Управление системой
IPMI 2.0 интегрировано, ПО развертывания
сервера Speedy-In!. KVM over IP, Virtual Media,
25
ПО управления серверной инфраструктурой
ESMS.
Поддерживаемые ОС
SuSE Linux Enterprise Server 10
SuSE Linux Enterprise Server 11
Novell Open Enterprise Server
Red Hat Enterprise Linux 5.0
Семейство Microsoft Windows® Server 2008
Размеры (ДxШxВ), мм
2U 700 x 430 x 88 (глубина стойки не менее 800
мм)
Блок питания
700Вт дублированный с горячей заменой
Охлаждение
8 управляемых вентиляторов охлаждения
системы с дублированием (redundancy 5+3)
Рабочие условия
Относительная влажность: 10–75 %
Диапазон температур: 10–35 °C
Таблица 4. Технические характеристики Fastor NS300 G3
Форм-фактор
3U
RAID контроллер
16 портов SATA II
Уровни RAID
0, 1, 5, 10, 50 и JBOD
Кэш-память
До 4GB
Интерфейс СХД
Gigabit Ethernet
SMB/CIFS, FTP, Secure FTP, Apple Talk,
NFS v3, v4
iSCSI
26
FibreChannel (опция)
InfiniBand (опция)
Возможность наращивания
Подключение iSCSI и FC массивов
Максимальное количество
внутренних дисков
16 SAS/SATA с горячей заменой
Емкость дисковой
подсистемы
До 7.2TB SAS/16 TB SATA
Управление системой
Удаленное управление через web
интерфейс.
Поддерживаемые ОС
SuSE Linux Enterprise Server 10
Novell Open Enterprise Server
Microsoft Windows® Server 2003,
Enterprise x64 Edition
Microsoft Windows® Server 2003
Red Hat Enterprise Linux 5.0
Sun Solaris 10.
Размеры (ДxШxВ), мм
3U 675 x 430 x 133 (глубина стойки не
менее 800 мм)
Блок питания
650W с горячей заменой
Охлаждение
C горячей заменой
Рабочие условия
Относительная влажность: 10–75 %
Диапазон температур: 10–35 °C
В качестве сетевого оборудования используется маршрутизатор и
коммутаторы DI-808HV, D-Link DGS 1100-26MPP, DI-824VUP.
D-Link DI-808HV - это 8-портовый широкополосный маршрутизатор с
виртуальной частной сетью (VPN) функциональность. Предоставляет
комплексное решение для интернет и офисного ресурса, обмен и безопасный
доступ к удаленным корпоративным сетям. Это идеальный способ расширить
количество и охват компьютеров, подключенных к сети
27
Коммутаторы DGS-1100 поддерживают интуитивно понятную
клиентскую утилиту (D-Link Network Assistant Utility) и веб-интерфейс
управления. Клиентская утилита обнаруживает все интеллектуальные
коммутаторы D-Link в одном сегменте сети уровня 2, что делает начальную
настройку быстрой и простой. Это позволяет настраивать коммутатор и
выполнять базовое администрирование обнаруженных устройств, включая
смену пароля и обновление прошивки. Веб-интерфейс управления
обеспечивает удобный для сетевых администраторов способ управления
коммутатором до уровня порта. Доступ к интерфейсу можно получить из
веб-браузера, что позволяет управлять коммутатором с любого компьютера,
подключенного к сети. Коммутаторы DGS-1100 поддерживают VLAN
наблюдения для развертывания IP-видеонаблюдения. Это дает видео трафику
выделенную VLAN и более высокий приоритет через коммутатор, отделяя
трафик наблюдения от остальной части сети. Это также помогает обеспечить
качество видеопотока, освобождая предприятия от дополнительных затрат на
выделенное сетевое оборудование для наблюдения. Управление пропускной
способностью может зарезервировать пропускную способность для каждого
порта для важных функций, которые требуют большей пропускной
способности или могут иметь высокий приоритет.
Коммутаторы серии DGS-1100 оснащены расширенными функциями
безопасности, такими как Static MAC, Storm Control и IGMP Snooping. Static
MAC позволяет пользователям создавать белый список MAC для
определенных портов, помогая администраторам ограничивать доступ к сети
только авторизованным устройствам. Storm Control отслеживает
широковещательный, многоадресный или неизвестный одноадресный трафик
и начинает блокировать или отбрасывать пакеты, которые могут затопить
сеть при превышении определенного порога. IGMP Snooping способен
уменьшить загрузку многоадресных маршрутизаторов L3 и сохранить
пропускную способность в пропускной способности сети.
28
Беспроводной широкополосный маршрутизатор D-Link AirPlus G + DI-
824VUP + является усовершенствованным Высокопроизводительный
беспроводной маршрутизатор 802.11b с портом принтера. Это идеальный
способ расширить охват и количество компьютеров, подключенных к
вашему беспроводному сеть. В отличие от большинства маршрутизаторов
802.11g, DI-824VUP + поддерживает скорость передачи данных. до 54 Мбит /
с (по сравнению со стандартными 11 Мбит / с) при использовании с другими
продуктами DLink AirPlus Xtreme G, такими как DWL-G650 и DWL-G520
Wireless, а также поделиться принтером по беспроводной сети в вашей сети.
DI-824VUP + совместим с большинством популярных операционных систем,
включая Macintosh, Linux и Windows, и могут быть интегрированы в
большую сеть.
Телефонная связь на предприятии организована с использованием
Avaya J13
IP-телефон для платформ Avaya Aura и Avaya IP Office
Поддерживает протокол SIP
Цветной дисплей с разрешением 320 х 240 пикселей
4 контекстно-зависимых программных клавиши
Жесткие кнопки для телефона, сообщений, контактов
Кнопки для истории, дома, навигационного кластера, гарнитуры,
динамика, громкости, отключения звука
Светодиоды для динамика, отключения звука, гарнитуры,
сообщения, истории
Широкополосный звук в трубке и проводной гарнитуре
Полнодуплексная громкая связь и телефон
Эргономичный слуховой аппарат, совместимый
Телефон поддерживает TTD акустический разъем
Индикатор ожидания сообщения
Отключить звук с дополнительным предупреждением
29
IC оповещение о вызове с 360-градусной видимостью
Линейный интерфейс Gigabit Ethernet (10/100/1000)
Второй интерфейс Ethernet 10/100/1000 Мбит / с
Поддерживает питание через Ethernet
Класс PoE (IEEE 802.3af) регистрируется как устройство класса 1
и поддерживает 802.3az
Поставляется без блока питания (опционально)
