73
Главное
меню
Учет Отчеты
Штатное
расписание
Личная
карточка
Список
командировок
Список
командировок
Список
больничных
листов
Список
аттестаций
Сотрудники
Трудовой
договор
Аттестации
Командировки
Отпуска
Больничные
Авторизация
Выход
Рисунок 2.4 Сценарий диалога.
2.3.2 Характеристика базы данных
После определения потоков данных начнем решение задачи организации
хранения этих данных. Улучшенная структура БД позволяет избежать задвоения
информации, а также увеличивает скорость обработки данных. Подход к
74
реляционным структурам данных, как к совокупности связей между сущностями,
дает возможность применять модель "сущность-связь". Многие разработчики и
аналитики считают ее лучшим средством для разделения логического
представления данных от их физической реализации.
ER-диаграмма отражает информационный аспект системы, показывает
структуру данных системы В ходе создания программного комплекса выделяются
сущности, которые нужно сохранять в БД программного комплекса.
Нормализация подразумевает под собой разбиение таблицы на две или
более, имеющие лучшие свойства включения, изменения или удаления данных.
Итоговая цель нормализации заключена в получении такого проекта БД, где
каждый факт возможен лишь в одном месте, то есть минимизирована избыточность
данных. Нормализация отношений – это формальный аппарат ограничений,
составление отношений которого дает возможность устранить дубли,
гарантировать непротиворечивость хранимых в базе данных, минимизировать
трудозатраты на поддержку БД. Кодом найдено три нормальные формы и
обоснован метод, позволяющий любое отношение перевести к третьей нормальной
форме. Преобразуем наши отношения к третьей нормальной форме. Первая НФ:
Отношение становится нормализованным или приведенным к первой НФ только
тогда, когда все его атрибуты неделимые. Таблица располагается в первой
нормальной форме только тогда, когда все ее строки не содержат в любом поле
более одного параметра, и не одно из ее ключевых полей не является пустым.
Чтобы привести наши отношения к первой НФ надо параметр Ф.И.О. разделить на
три части (Фамилия, Имя, Отчество). Также нужно вынести в отдельную таблицу
наименование структурного подразделения, должность и название фирмы, чтобы
избежать избыточности данных.
Модель базы данных представлена на рисунке 2.10.
75
Отпуска
U1 Код
Дата
Начало
Окончание
I3 КодСтруктурноеПодразделение
I1 ОтветственноеЛицо
I2 РаботникКадровойСлужбы
Сотрудник
ДатаЗаполнения
I11 Состояние
I12 КодТрудовойДоговор
ИНН
НомерСвидетельстваПенсионногоСтрахования
ХарактерРаботы
I1 КодВидРабот
Фамилия
Имя
Отчество
I4 Пол
ДатаРождения
МестоРождения
I2 Гражданство
I5 ЗнаниеЯзыка1
I7 СтепньЗнанияЯзыка1
I6 ЗнаниеЯзыка2
I8 СтепньЗнанияЯзыка2
I3 Образование
I9 ОсновнаяПрофессия
I10 ДополнительнаяПрофессия
СтажРаботыНаДату
КодСостояниеВБраке
ПаспортСерия
ПаспортНомер
ПаспортДатаВыдачи
КемВыдан
АдресРегистрации
АдресПроживания
ДатаРегистрацииПоМестуЖительства
НомерТелефона
КатегорияЗапаса
ВоинскоеЗвание
Состав
ПолноеКодовоеОбозначение
КатегорияГодностиКВоеннойСлужбе
НаименованиеКомиссариата
СостоитНаОбщемУчёте
СостоитНаСпециальномУчёте
ОтметкаОСнятии
ДополнительныеСведения
ОснованиеУвольнения
ДатаУвольнения
ПриказУвольненияНомер
ПриказУвольненияДата
Уволен
Роль
FK13 Таблица
FK18 КодТипСтажа
FK18 КодЛичнаяКарточка
FK20 Код
ТрудовойДоговор
U1 Код
I4 КодЛичнаяКарточка
Дата
ПриказНомер
ПриказДата
I3 Должность
Квалификация
I5 КодСтруктурноеПодразделение
I6 КодТрудовойСрок
ПричинаЗаключенияСрочного
УказаниеРаботы
СрокНачало
СрокОкончание
ХарактерРаботы
I1 КодВидРабот
ИспытательныйСрок
ПраваРаботника
ОбязанностиРаботника
ОбязанностиРаботодателяТруд
ОбязанностиРаботодателяБезопасность
ОбязанностиРаботодателяПрочее
I2 КодВидРежимаРабочегоВремени
ОсобенностиРежима
ЕжегодныйОтпуск
СоциальноБытовыеУсловия
ИноеПорядокИзмененияУсловий
ИноеПродлениеПрекращениеРасторжение
ИноеРазрешениеСпоров
КодАттестации
FK2 КодАттестационнаяКомиссияДолжности
Больничные
U1 Код
Дата
Начало
Окончание
I3 КодСтруктурн оеПодразделение
I1 ОтветственноеЛицо
I2 РаботникКадровойСлужбы
Комнадировки
U1 Код
Дата
Начало
Окончание
I3 КодСтруктурн оеПодразделение
I1 ОтветственноеЛицо
I2 РаботникКадровойСлужбы
Аттестации
U1 Код
Описание
Дата
I1 КодАттестуемые
I3 КодФормыИКритерии
I2 КодЧленаКомиссии
Оценка
Комментарии

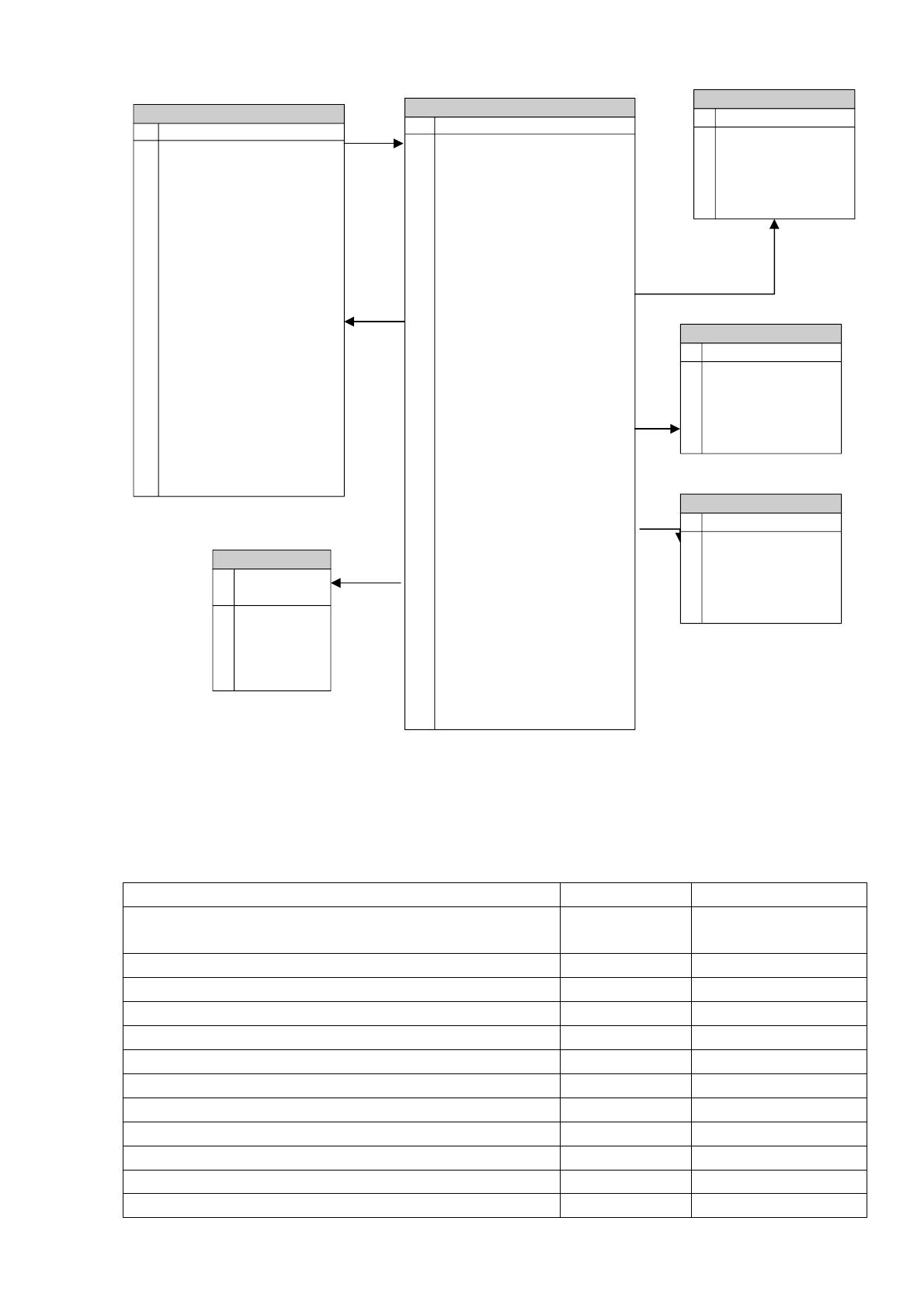

Рисунок 2.5 Модель базы данных
Характеристика базы данных приведена в таблицах ниже.
Таблица 2.5
Структура таблицы «Трудовой договор»
Наименование поля
Тип
Примечание
Код
Счетчик
Ключевое,
автозаполнение
КодЛичнаяКарточка
Текстовый
Дата
Дата/время
ПриказНомер
Числовой
ПриказДата
Дата
Должность
Текстовый
Квалификация
Текстовый
КодСтруктурноеПодразделение
Числовой
КодТрудовойСрок
Числовой
ПричинаЗаключенияСрочного
Текстовый
УказаниеРаботы
Текстовый
СрокНачало
Дата/время
76
СрокОкончание
Дата/время
ХарактерРаботы
Текстовый
КодВидРабот
Текстовый
ИспытательныйСрок
Текстовый
ПраваРаботника
Текстовый
ОбязанностиРаботника
Текстовый
ОбязанностиРаботодателяТруд
Текстовый
ОбязанностиРаботодателяБезопасность
Текстовый
ОбязанностиРаботодателяПрочее
Текстовый
КодВидРежимаРабочегоВремени
Текстовый
ОсобенностиРежима
Текстовый
ЕжегодныйОтпуск
Текстовый
СоциальноБытовыеУсловия
Текстовый
ИноеПорядокИзмененияУсловий
Текстовый
ИноеПродлениеПрекращениеРасторжение
Текстовый
ИноеРазрешениеСпоров
Текстовый
Таблица 2.6
Структура таблицы «Аттестации»
Наименование поля
Тип
Примечание
Код
Счетчик
Ключевое,
автозаполнение
Описание
Текстовый
Дата
Дата/время
Таблица 2.7
Структура таблицы «Сотрудник»
Наименование поля
Тип
Примечание
ДатаЗаполнения
Дата/время
Ключевое,
автозаполнение
Код
Текстовый
Состояние
Текстовый
КодТрудовойДоговор
Текстовый
ИНН
Числовой
НомерСвидетельстваПенсионногоСтрахования
Текстовый
ХарактерРаботы
Текстовый
КодВидРабот
Текстовый
Фамилия
Текстовый
Имя
Текстовый
Отчество
Текстовый
Пол
Текстовый
ДатаРождения
Дата/время
МестоРождения
Текстовый
Гражданство
Текстовый
ЗнаниеЯзыка1
Текстовый
77
СтепньЗнанияЯзыка1
Текстовый
ЗнаниеЯзыка2
Текстовый
СтепньЗнанияЯзыка2
Текстовый
Образование
Текстовый
ОсновнаяПрофессия
Текстовый
ДополнительнаяПрофессия
Текстовый
СтажРаботыНаДату
Текстовый
КодСостояниеВБраке
Текстовый
ПаспортСерия
Текстовый
ПаспортНомер
Текстовый
ПаспортДатаВыдачи
Текстовый
КемВыдан
Текстовый
АдресРегистрации
Текстовый
АдресПроживания
Текстовый
ДатаРегистрацииПоМестуЖительства
Текстовый
НомерТелефона
Текстовый
КатегорияЗапаса
Текстовый
ВоинскоеЗвание
Текстовый
Состав
Текстовый
ПолноеКодовоеОбозначение
Текстовый
КатегорияГодностиКВоеннойСлужбе
Текстовый
НаименованиеКомиссариата
Текстовый
СостоитНаОбщемУчёте
Текстовый
СостоитНаСпециальномУчёте
Текстовый
ОтметкаОСнятии
Текстовый
ДополнительныеСведения
Текстовый
ОснованиеУвольнения
Текстовый
ДатаУвольнения
Текстовый
ПриказУвольненияНомер
Числовой
ПриказУвольненияДата
Дата/время
Уволен
Текстовый
Удалить
Текстовый
Таблица 2.8
Структура таблицы «Отпуска»
Наименование поля
Тип
Примечание
КодЛичнаяКарточка
Счетчик
Ключевое,
автозаполнение
ВидОтпуска
Текстовый
Начало
Текстовый
Окончание
Текстовый
Основание
Числовой
Таблица 2.9
Структура таблицы «Больничные»
Наименование поля
Тип
Примечание
КодЛичнаяКарточка
Счетчик
Ключевое,
78
автозаполнение
ВидБольничного
Текстовый
Начало
Текстовый
Окончание
Текстовый
Основание
Числовой
Таблица 2.10
Структура таблицы «Командировки»
Наименование поля
Тип
Примечание
КодЛичнаяКарточка
Счетчик
Ключевое,
автозаполнение
ВидКомандировки
Текстовый
Начало
Текстовый
Окончание
Текстовый
Основание
Числовой
2.3.3 Структурная схема пакета (дерево вызова программных модулей)
Программные модули, образующие структуру пакета, можно подразделить
на три класса: управляющие модули, предназначенные для загрузки меню и
передачи управления другому модулю; модули, выполняющие служебные
функции; модули, связанные с вводом, хранением, обработкой и выдачей
информации. От класса модуля зависит его функциональность.
Структурная схема пакета представлена на рис. . 2.13.
В соответствии с представленной схемой, в состав пакета входят следующие
модули:
модуль авторизации;
модуль работы со справочниками;
модуль ввода данных;
модуль получения отчетов;
модуль поиска.
Назначение модулей понятно из их названия.
79
3.ПМ работы со
справочниками
5.ПМ
формирования
отчетов системы
1.ПМ Авторизация
4.ПМ учета
персонала
2.ПМ
Формирования
меню
3.1 Добавление
записей
3.2 Удаление
записей
3.3
Редактирование
записей
3.4 Содержание
справочника
4.1 Учет трудовых
договоров
4.2 Учет
больничных,
отпусков,
командировок и
аттестаций
5.1 Личная
карточка
5.2 Штатное
расписание
5.3 Списки
Рисунок 2.6Схема вызова программных модулей
Описание программных модулей представлено в таблице 2.11.
Таблица 2.11
Описание программных модулей
№
п/п
Наименование модуля
Функции модуля
1)
Учет
Совокупность алгоритмов, выполняющих
учет клиентов – основную функцию системы
2)
Отчеты
Позволяет получить отчеты, существующие в
системе
3)
Справочники
Данный модуль позволяет осуществлять
управление работой системы через
управление содержимым справочников
4)
Добавление записей
Данный модуль позволяет осуществлять
Добавление записей
80
№
п/п
Наименование модуля
Функции модуля
5)
Удаление записей
Данный модуль позволяет осуществлять
Удаление записей
6)
Редактирование записей
Данный модуль позволяет осуществлять
Редактирование записей
7)
Содержание справочника
Данный модуль позволяет формировать
содержание справочника
8)
Учет трудовых договоров
Данный модуль позволяет осуществлять
Учет трудовых договоров
9)
Учет больничных,
командировок, отпусков и
аттестаций
Данный модуль позволяет осуществлять
Учет больничных, командировок, отпусков и
аттестаций
10)
Личная карточка
Данный модуль позволяет формировать отчет
Личная карточка
11)
Штатное расписание
Данный модуль позволяет формировать отчет
Штатное расписание
12)
Списки
Данный модуль позволяет формировать отчет
Списки
2.3.4 Описание программных модулей

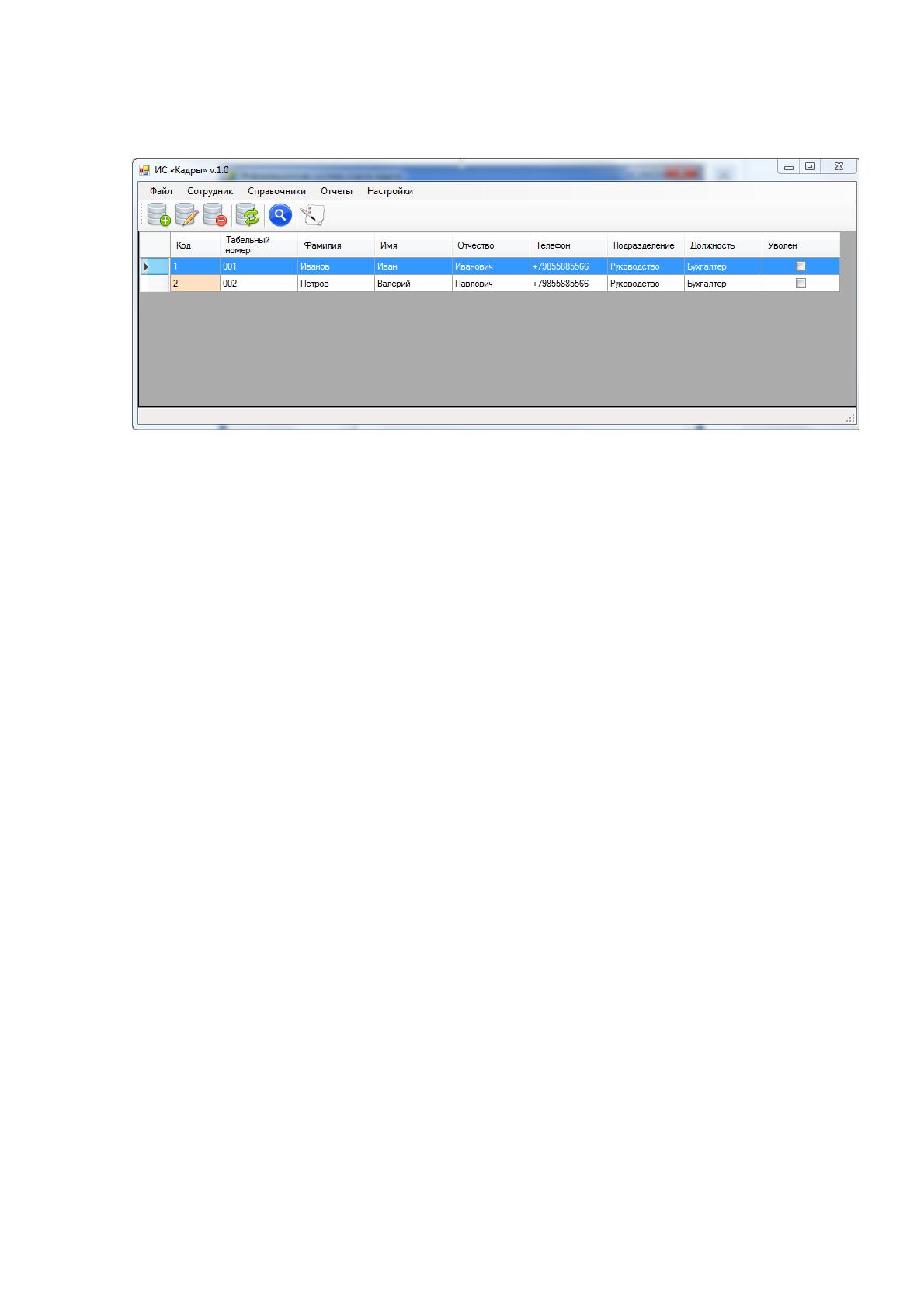

Каждая страница реализованной системы содержит меню навигации, с
помощью которого возможно быстрое перемещение по страницам реализованной
системы. Это удобно для пользователя, поскольку нет необходимости долго искать
необходимый справочник или другой элемент системы.
При отображении записей, хранящихся в таблицах, не отображаются
кодовые поля, поскольку отображение не даст пользователю большого количества
информации. Отображение кодовых полей удобно при отладке программного
продукта и необходимо программисту для проверки правильности отображаемой и
хранящейся информации в базе данных.
Поэтому работа с ключевыми полями осуществляется с помощью списков
выбора, что позволяет избежать непосредственного ввода ключевых полей
пользователем.
Для проверки правильности ввода информации реализована маска ввода,
которая диктует пользователю не только тип вводимых данных, но и вид данных.
Для работы приложения пользователя с программным продуктом
осуществляется настройка таблиц, созданных в приложении пользователя.
Осуществляется настройка отображаемых полей, количество отображаемых и
81
выводимых символов и т.п. Все это необходимо для удобства пользователя в
работе с программным продуктом.
Редактирование таблиц осуществляется с помощью непосредственного
ввода данных в таблицы или ввода данных в поля, предназначенные для этого.
Ввод в поля осуществляется, когда необходимо вводить большие объемы
информации в одну запись таблицы.

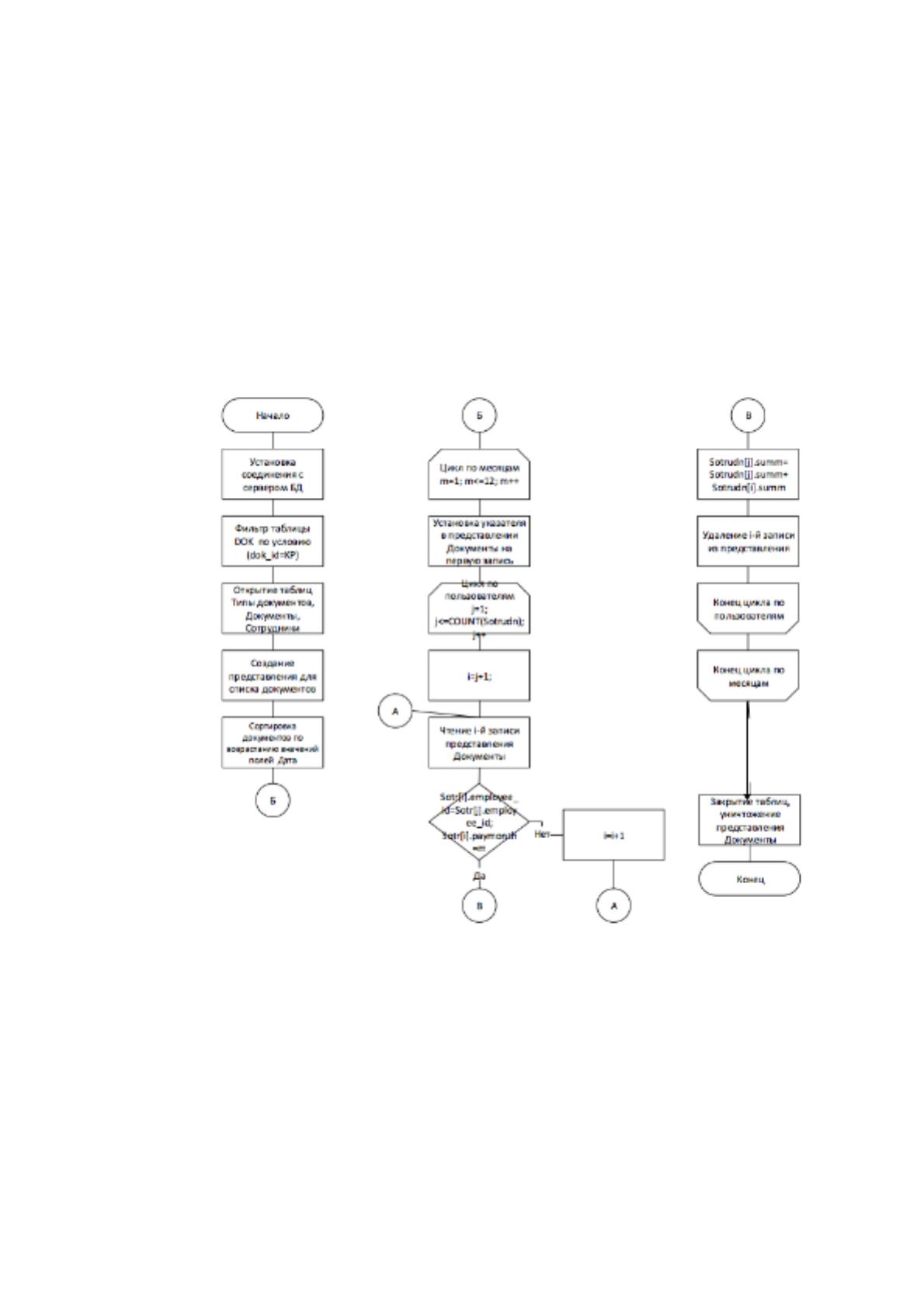

На рисунках 2.9 представлена схема заполнения таблиц базы данных
исходя из данных содержащихся в других таблицах.
Рисунок 2.7 Схема технологического процесса сбора, передачи и выдачи
информации
2.4 Контрольный пример реализации проекта и его описание
82
При запуске программного продукта появляется главная форма программы,
представлена на рисунке 2.8.
Рисунок 2.8 Главная форма программного продукта.
С помощью данной формы осуществляется управление всем программным
продуктом. Окно разбито на две части. Слева располагаются отделы организации,
справа представлены штатные единицы выбранного отдела. На главной форме
присутствует главное меню. С помощью главного меню можно осуществить вызов
любой другой формы программного продукта.
На рисунке 2.9 представлена форма «Справочники». С ее помощью
осуществляется редактирование всех справочников, присутствующих в
информационной системе.
