В этом режиме все процедуры обработки информации выполняются
программно-аппаратной системой без вмешательства человека [38].

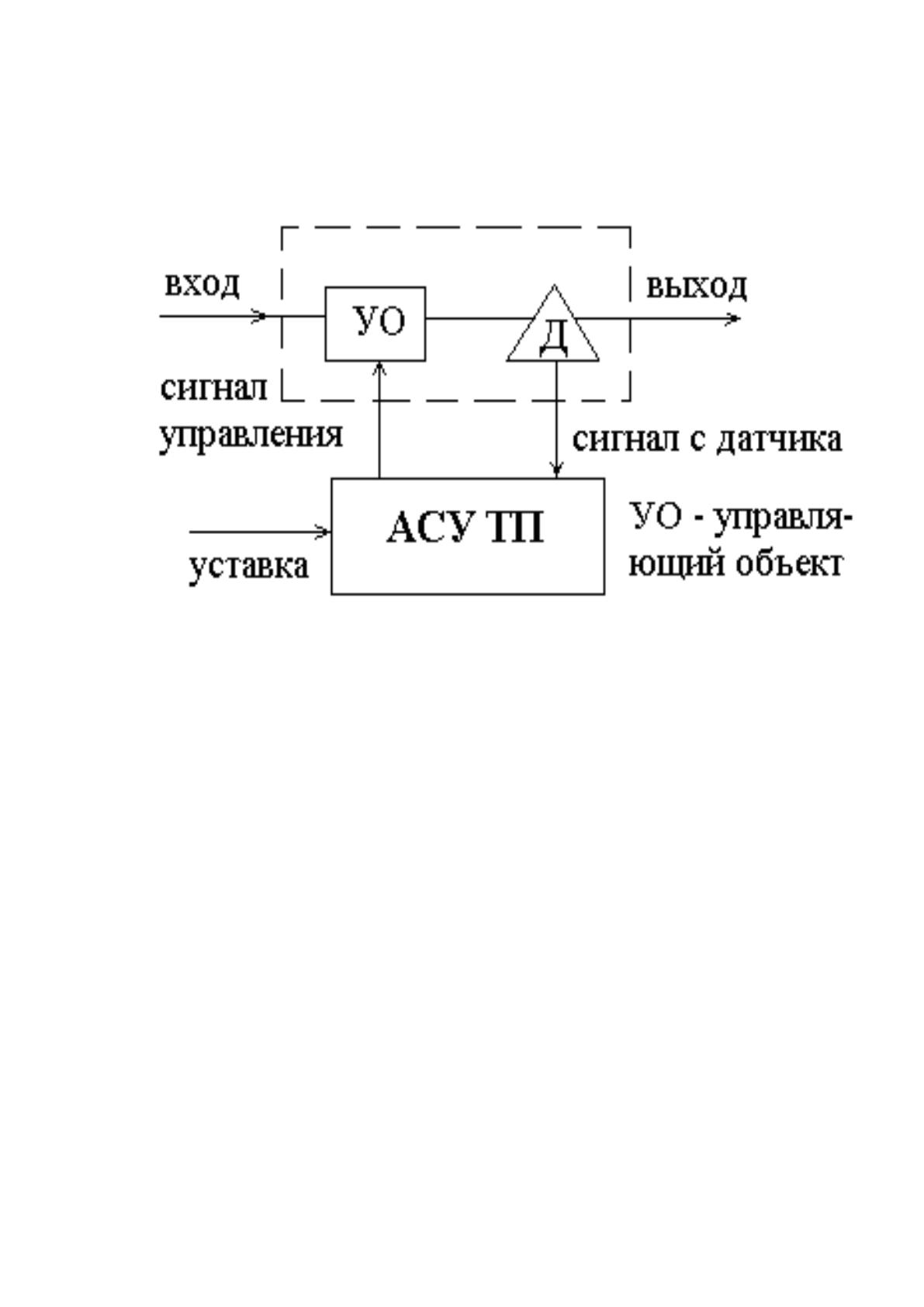

Рисунок 9 - Непосредственное цифровое управление
Выводы по главе 1
В первой главе «Автоматизированные системы управления» рассмотрен
вопрос объекта исследования выпускной квалификационной работы, и получены
следующие выводы:
1. Рассмотрены основные понятия, цели и задачи автоматизированных
систем управления:
2. Виды АСУ:
АСУТП — АСУ технологических процессов;
АСОУ — автоматизированная система
организационного управления;
ОАСУ — отраслевые АСУ;
ИАСУ — интегрированные АСУ;
АСУО — АСУ объединения;
28
АСУП — АСУ предприятия;
ИСС — информационно-советующие системы;
ИПС — информационно-поисковые системы;
ИУС — информационно-управляющие системы.
3. Описаны основные функции АСУ, которые обычно включают
следующие элементы (действия):
планирование и прогнозирование;
учет, контроль, анализ;
координации и регулирования.
4. Описаны виды обеспечений АСУ, которые обеспечивают реализацию
всех функций АСУ:
Техническое обеспечение АСУ,
Программное обеспечение АСУ,
Математическое обеспечение АСУ,
Информационное обеспечение АСУ,
Метрологическое обеспечение АСУ,
Организационное обеспечение АСУ
Оперативный персонал АСУ.
5. Рассмотрены следующие классификации АСУ:
По объекту управления
По иерархии управления
По уровню автоматизации
в зависимости от распределения задач между человеком
и оборудованием
по способу реализации информационных, и
управляющих функций и по структуре
по схемам управления
29
2. ЛОКАЛЬНАЯ ВЫЧИСЛИТЕЛЬНАЯ СЕТЬ АО
«МОСИНЖПРОЕКТ»
Во второй главе выпускной квалификационной работы рассматривается
локальная вычислительная сеть предприятия АО «Мосинжпроект».
Автоматизированная система управления доступом в ЛВС основывается на
работе серверов компании и подробно рассмотрена во втором разделе данной
главы.
2.1. Роль информационных технологий в деятельности предприятия
АО «Мосинжпроект» (Рисунок 10) - инжиниринговая компания полного
цикла, специализирующаяся на проектах развития транспортной
инфраструктуры и инженерных коммуникаций.
Рисунок 10 – АО «Мосинжпроект»
Крупными проектами компании являются следующие разработки:
Строительство 74 станций московского метрополитена;
Строительство капитальных транспортно-пересадочных
узлов города Москвы;
Проектирование скоростных внутригородских
магистралей Москвы;
Реконструкция спортивной арены «Лужники»;
Строительство парка «Зарядье»;
Реконструкция и реставрация театра «Геликон-опера».
30
АО «Мосинжпроект», как компания EPC / EPCM, осуществляет (Рисунок
11):
организация и управление проектированием,
строительством и логистикой;
финансовое и юридическое сопровождение
строительных, монтажных и проектно-изыскательских работ;
отбор и координация субподрядчиков;
предпроектные работы;
проектные работы (разработка проектно-сметной
документации);
предоставление материально-технических ресурсов;
строительно-монтажные работы;
технический надзор за строительством и вводом объекта
в эксплуатацию с последующим гарантийным обслуживанием.
Рисунок 11 – Деятельность компании АО «Мосинжпроект»
Использование концепции проектирования и строительства благодаря
единой структуре управления инвестиционными и строительными проектами с
общим административным, финансовым и инженерным центром в АО
«Мосинжпроект» предоставляет клиенту ряд преимуществ:
сокращается общий период реализации строительного
проекта;
31
снижаются затраты заказчика за счет применения
комплексного предоставления материально-технических ресурсов
по сравнению с традиционными подрядчиками;
повышается контроль за ходом выполнения проекта;
используются комплексное управление рисками
проекта.
АО «Мосинжпроект» имеет высококвалифицированный персонал,
который позволяет выполнять большой объем работ с высоким уровнем
качества.
Основные принципы работы компании:
качественно выполняемая работа;
использование только качественного оборудования и
расходного материала;
монтаж и обслуживание осуществляется
профессиональным инструментом;
работу выполняют только высококвалифицированные и
опытные специалисты;
уважительное обращение с клиентом на всех этапах
работы – от консультирования до постгарантийного обслуживания.
Работы над всеми проектами ведутся с использованием локальной
вычислительной сети предприятия и специального программного обеспечения.
Выпускная квалификационная работа проводилась на базе службы
эксплуатации, основными обязанностями службы являются следующие
действия [23]:
1. Участие в проверке технического состояния оборудования, принятие
нового оборудования.
2. Подготовка ремонтных работ оборудования.
3. Внедрение систем комплексного регулируемого обслуживания,
которые обеспечивают своевременную настройку и ремонт оборудования.
32
4. Контроль деятельности подразделений предприятия, участвующих в
ремонте и испытаниях оборудования, соблюдении различных правил при
эксплуатации, техническом обслуживании и надзора за оборудованием.
5. Участие в работе, связанной с разработкой и внедрением стандартов
и технических условий для эксплуатации, технического обслуживания и ремонта
оборудования [39].
6. В рамках выпускной работы необходимо выполнить анализ текущей
локальной сети и перевод части функций серверов в облако. Данная проблема
возникла на предприятии по двум причинам:
1. Расширение организации, выход за пределы домашнего региона и
открытии дополнительных филиалов по другим регионам.
2. Смена офиса головного отделения и временное отсутствие
возможности полноценной работы серверов в прежнем режиме.
Автоматизированное управление сетевыми ресурсами в локальной
вычислительной сети предприятия построено на использование серверов
(Рисунок 12).
33

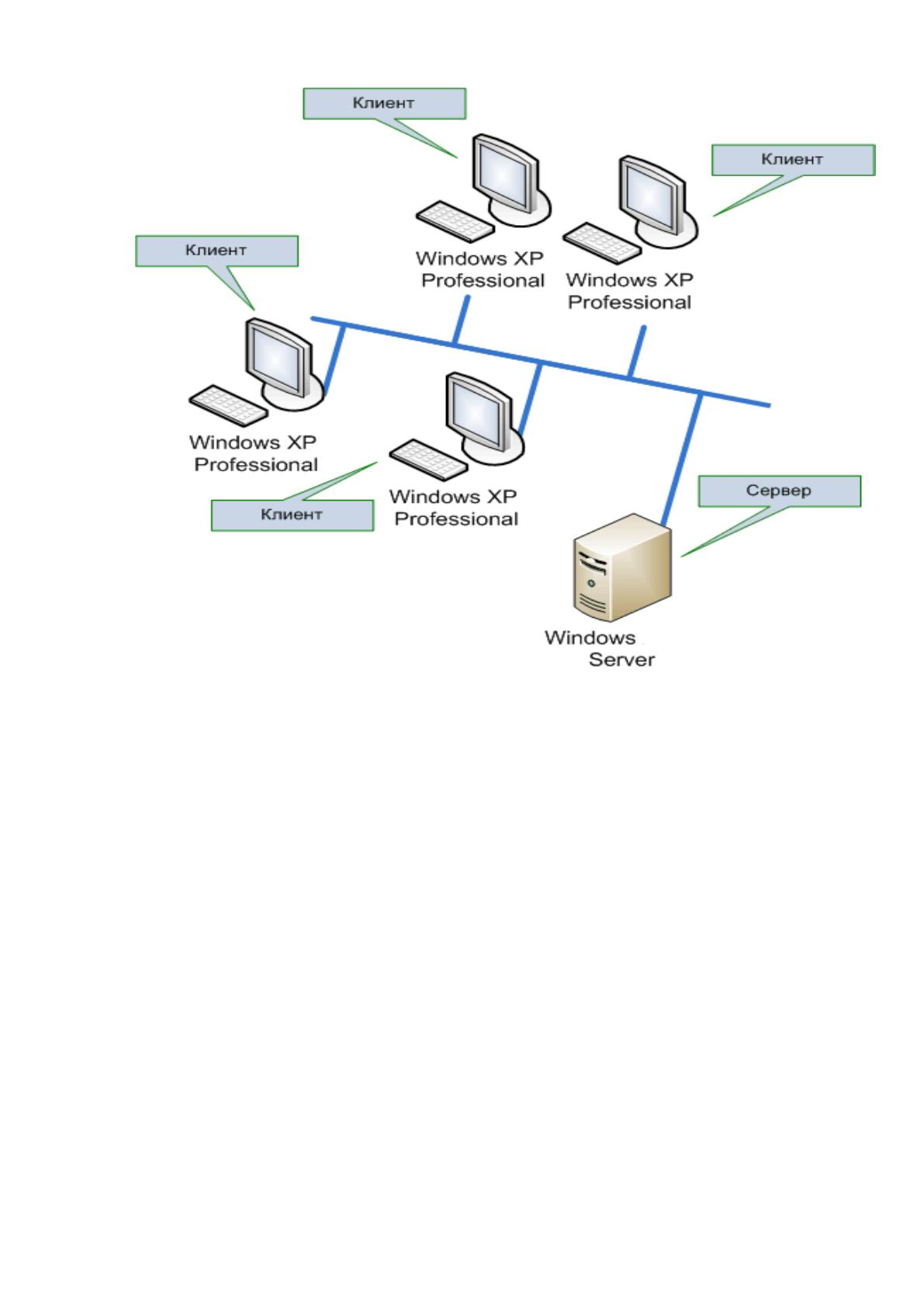

Рисунок 12 – Автоматизированное управление ЛВС с помощью
серверов
Аппаратное обеспечение для серверов находится в специально
выделенной комнате – серверной комнате. У каждого сервера имеются цель и
функции. Соответствие между серверами и их назначениями представлено в
таблице 1. В работе будет использовано 3 сервера.
Из таблицы 1 видно, что у сервера 1 значительно увеличен объем жестких
дисков до 1 Тб, т.к. он содержит в себе файловый сервер.
34
Таблица 1 - Функции серверов на предприятии
Название сервера
Назначение сервера
ОС
Сервер 1 - файловый
выделенный сервер,
предназначенный для
выполнения операций
ввода-вывода файлов и
хранения файлов любого
типа.
Windows Server 2016
Сервер 2- антивирус,
сервер базы данных
выполняет контроль и
координацию действий в
рамках корпоративной
антивирусной защиты.
Сервер 3 – почтовый
сервер, Брандмауэр
используемый для
защиты как
операционной системы и
получения, и рассылки
почты
Файловый сервер - выделенный сервер, предназначенный для
выполнения операций ввода-вывода файлов и хранения файлов любого типа.
Имеет большой объем дискового пространства, реализован в виде массива RAID
для обеспечения бесперебойной работы и увеличения скорости записи и чтения
данных.
Сервер антивирусной защиты - выполняет контроль и координацию
действий в рамках корпоративной антивирусной защиты. Данный сервер хранит
общий журнал событий, связанных с антивирусной защитой и происходящих на
всех компьютерах в сети, список и расписание задач.
Брандмауэр для серверов Windows, используемый для защиты как
операционной системы Windows, так и серверных приложений
Рассмотрим аппаратное и программное обеспечение сети.
35
2.2. Аппаратное и программное обеспечение ЛВС АО
«Мосинжпроект»
Локальная сеть предприятия реализована беспроводным способом,
рассмотрим аппаратные части и проанализируем зоны покрытия сети.
1. Сетевые интерфейсные платы (NIC – Network Interface Card)
устанавливаются как в настольных, так и в переносных компьютерах. (Рисунок
13)

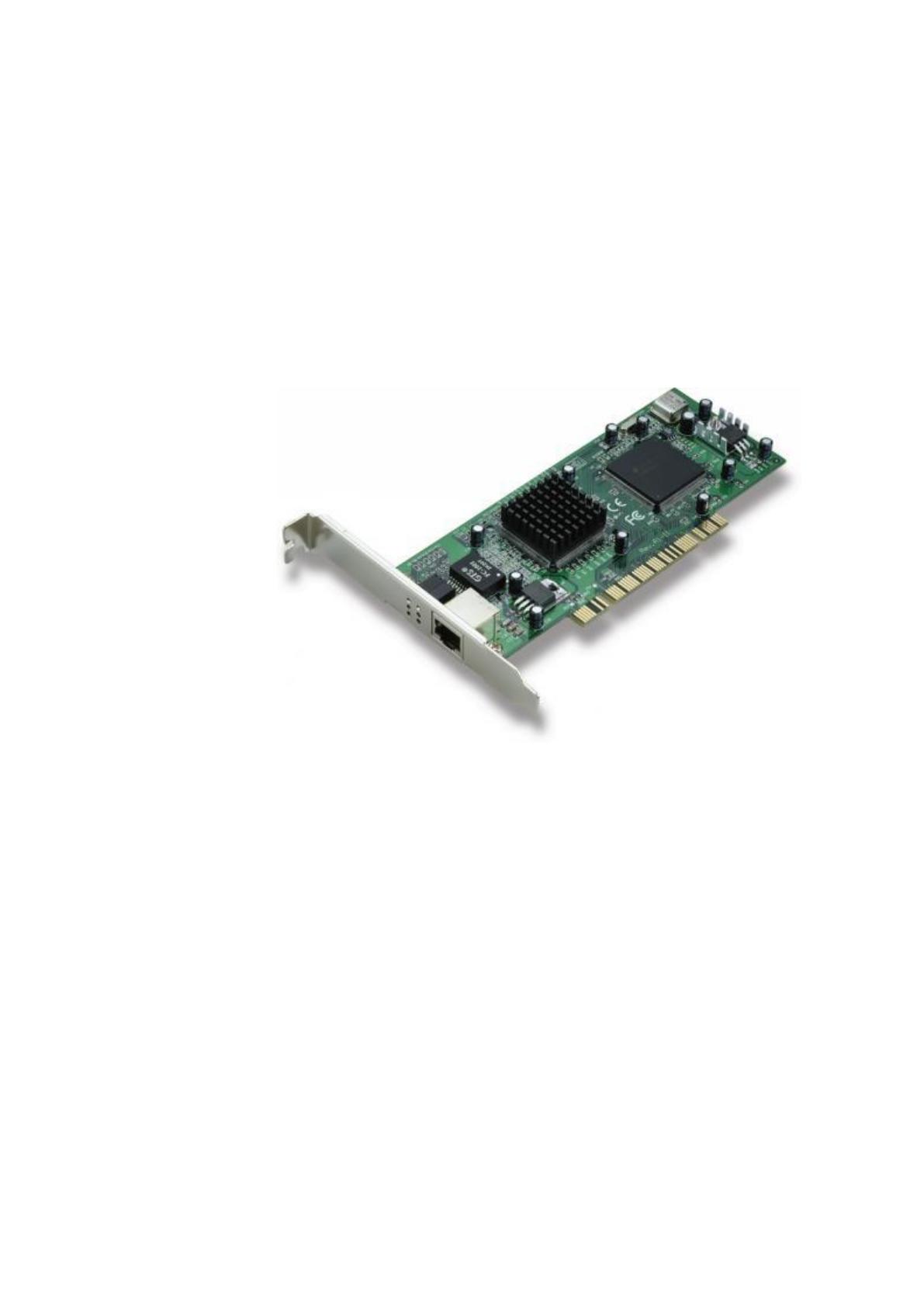

Рисунок 13– Сетевые платы
Основными функциями сетевых плат являются следующие
характеристики[18]:
1) взаимодействие с другими сетевыми устройствами в
сети;
2) увеличение производительности сети, поддержание
удаленных изменений конфигурации.
Согласно конструктивной реализации сетевые карты делятся на:
внутренние сетевые карты - отдельные платы,
вставленные в слот ISA, PCI или PCI-E;
36
внешние сетевые карты, подключение через интерфейс
LPT [8], USB или PCMCIA, в основном используемый в ноутбуках;
встроенные сетевые карты в материнскую плату.
2. Точка доступа Cisco AIR-AP1262N-R-K9 (Рисунок 14) предоставляет
возможность развёртывания двухдиапазонных беспроводных сетей для разных
предприятий.

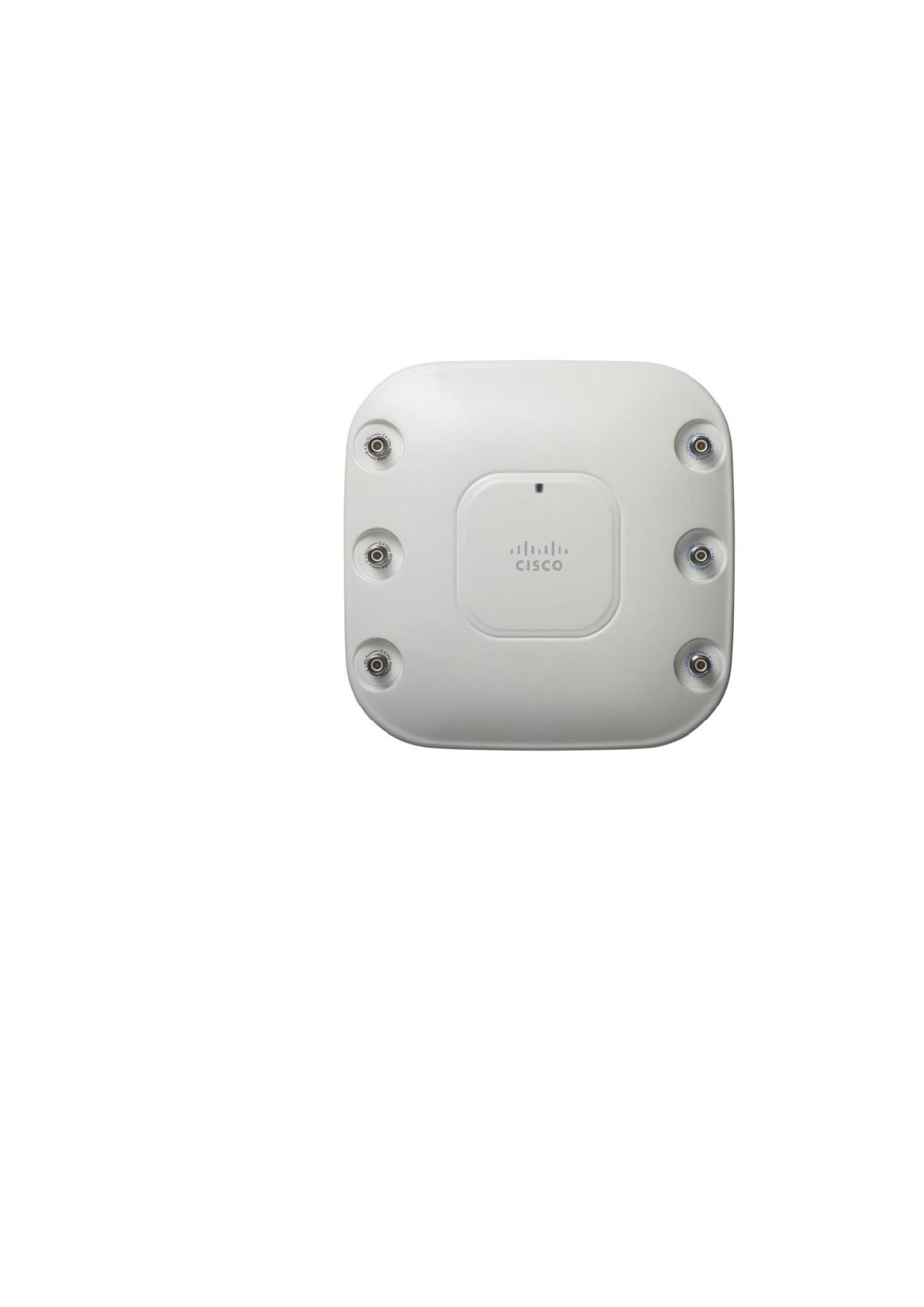

Рисунок 14 - Точка доступа Cisco AIR-AP1262N-R-K9 [12]
AP1200 поддерживает работу в режиме двух стандартов: IEEE 802.11b и
802.11a.(
