37
Таблица 2) На основе данной точки доступа возможно построить
многоуровневые беспроводные сети организации и предприятия, что позволит
пользователям работать на скоростях до 54 Мбит/сек, а другие – до 11 Мбит/сек.
Таблица 2 - Характеристики Cisco AIR-AP1262N-R-K9
Характеристики
Протоколы
WIFI 802.11a/b/g/n
Режим управления точкой WIFI
Автономная точка
Интерфейс
Ethernet 1 x GE RJ-45
Тип антенн
Внешние антенны
Антенны
3 внешних 2.4 GHz RP-TNC/3 внешних 5
GHz RP-TNC
Температура эксплуатации
от -20 °C до 55 °C
Блок питания в комплекте
Нет
Тип питания
PoE/DC 48В
D-link DWL-7700AP (Рисунок 15) - двухдиапазонная внешняя
беспроводная точка доступа, соответствующая стандартам IEEE 802.11 a/b/g.
Точка доступа DWL-7700AP поддерживает управление через Web-интерфейс и
Telnet.
Точка доступа обеспечивает большой радиус действия и поддерживает
соединение на скорости до 54 Мбит/с (108 Мбит/с в Турбо режиме).
38
Также DWL-7700AP поддерживает сетевое управление по протоколу
SNMP v.3 и мониторинг трафика в режиме реального времени через
программное обеспечение для сетевого управления D-Link D-View.
DWL-7700AP подходит для организации работы доступа в Интернет
пользователей, находящихся вне здания.

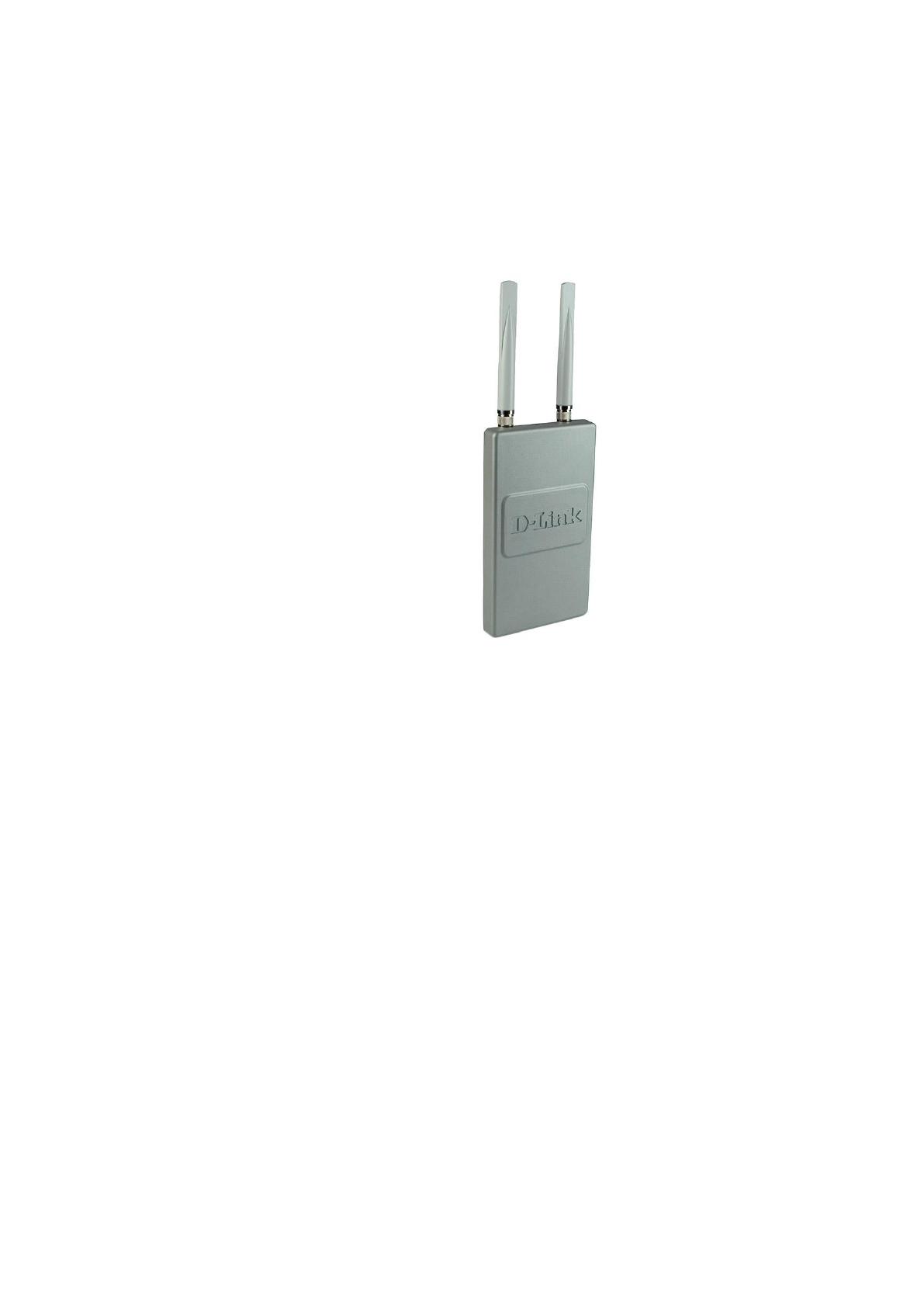

Рисунок 15 – Точка доступа D-link DWL-7700AP
Точку доступа (
Таблица 3) можно использовать на заводах, промышленных
комплексах, в колледжах и университетских городках, аэропортах, гольф-
клубах, побережьях и многих других общественных местах.
АО «Мосинжпроект» располагается в здании, где в наличии проходит
большое количество других сетей, поэтому требуется централизованная
39
архитектура организация беспроводной сети, где контроллер автоматически
измерял бы зашумленность каждого сегмента сети, выбирал наиболее чистый
канал. Желательная скорость передачи данных обеспечивается только в
стандарте 802.11n, выбираем точку доступа Cisco AIR-AP1262N-R-K9.
Таблица 3 - Характеристики D-link DWL-7700AP
Характеристики
Стандарты
IEEE 802.11a/b/g WLAN
IEEE 802.3 Ethernet, 802.3u Fast Ethernet
IEEE 802.3af Power Over Ethernet
Количество каналов
11 каналов (FCC)
13 каналов (ETSI)
Интерфейс
1 порт 10/100 Base-TХ Fast Ethernet
Тип антенн
Две дипольные антенны с коэффициентом усиления
5dBi
Рабочие режимы
Точка доступа
Мост точка-точка
Мост точка- много точек
Температура
эксплуатации
От -40o до 60o C
Блок питания в
комплекте
Нет
Тип питания
5В постоянного тока +/- 10% без PoE
48В постоянного тока +/- 10% без PoE
Проведем измерение реального покрытия на предприятия уровня
доступа. Уровень доступа замерен с помощью программы TamoGraph Site Survey
(Рисунок 16)
40
Рисунок 16 – Логотип программы TamoGraph Site Survey
TamoGraph позволяет сокращать время и затраты на планирование и
обслуживание сети, увеличить ее производительность, расширить охват,
возможно, даже без приобретение дополнительного оборудования.
Главными особенностями работы в программе являются:
Простота и оперативность сбора данных.
Организация пассивных, активных и интеллектуальных проверок.
Проведение спектрального анализа.
Проведения комплексного анализа беспроводных сетей с
визуализацией мощности сигнала, помех, областей покрытия точек доступа,
скорости передачи данных, сетевых проблем.
Выдача подробной информации о каждой точке доступа: скорости
передачи данных и т. д.
Возможность поддержки сетей стандартов 802.11n, 802.11a, 802.11b
и 802.11g.
Организация проверки использования GPS.
Формирования подробных отчетов в нескольких форматах PDF и
HTML.
Монтаж и измерение реального покрытия ЛВС показаны на рисунках 17-
18.
41

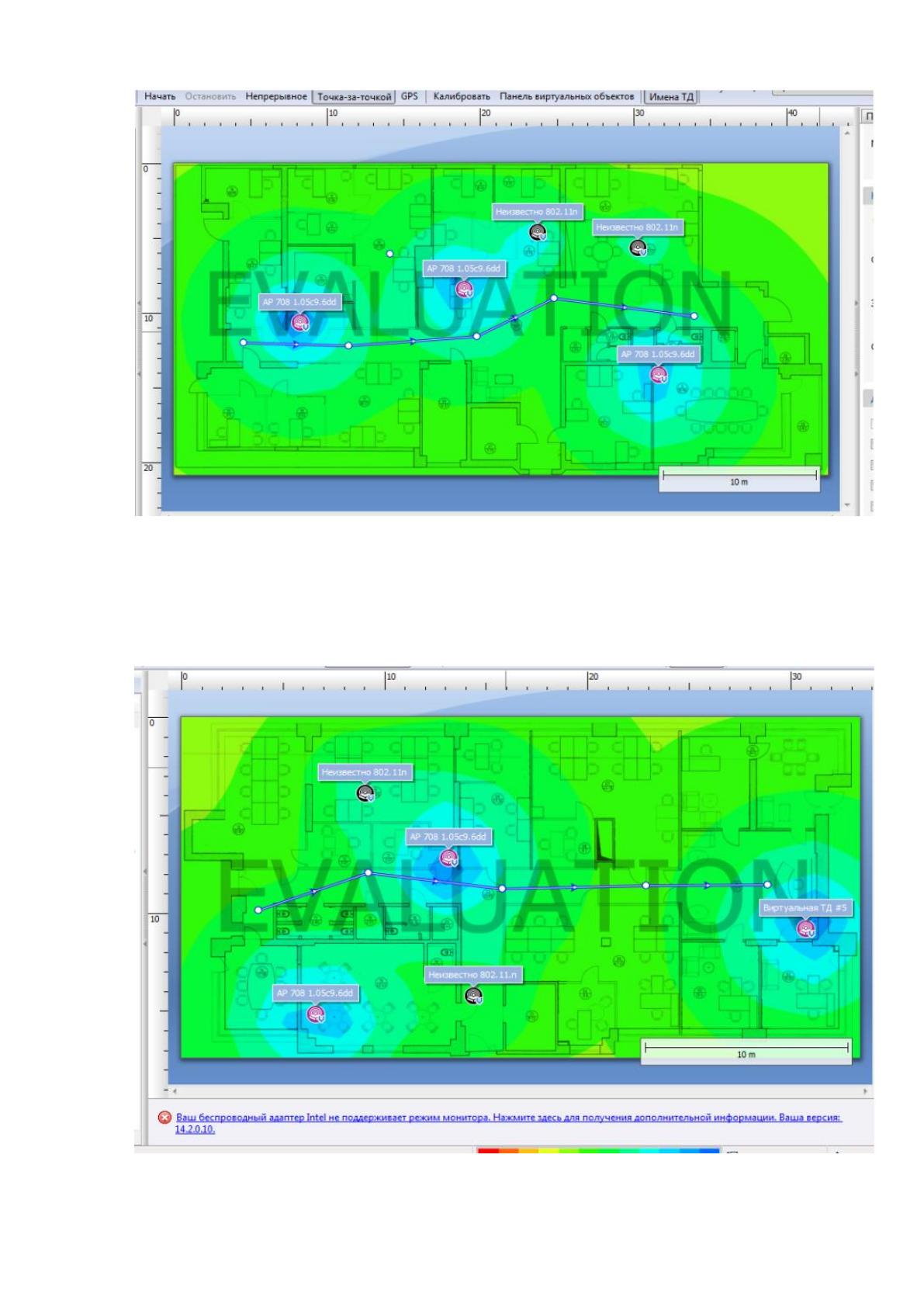

Рисунок 17 – Итоговое покрытие правого крыла предприятия
Из измерений видно, что локальная беспроводная сеть доступна во всех
кабинетах с хорошим уровнем сигнала.
Рисунок 18 - Итоговое покрытие левого крыла предприятия
42
В качестве операционных систем на рабочих станциях используется
Windows 7, Windows 10. На сервере операционная система Windows Server 2016.
Основу любой локальной вычислительной сети составляет сетевая
операционная система.
Сетевая операционная система – это операционная система,
предназначенная для работы с компьютерной сетью, с помощью которой можно
организовать доступ к общим ресурсам для нескольких компьютеров в сети.
Сетевая операционная система позволяет обмениваться данными для
пользователей, групп, политик безопасности, приложений и других сетевых
функций. [17] Обычно сетевые операционные системы работают в локальной
сети.
Основными задачами сетевой операционной системы являются:
совместное использование сетевых ресурсов (например,
дискового пространства)
администрирование сети.
Используя сетевые функции, системный администратор может [14]:
определить общие ресурсы,
установить пароли,
определить права доступа для каждого пользователя или
группы пользователей.
Сетевая операционная система делиться на:
сетевая ОС для серверов;
сетевая ОС для пользователей.
На сегодняшний день популярными сетевыми операционными системами
являются (Рисунок 19):
Microsoft Windows
Novell NetWare
LANtastic
43
Различные UNIX системы, такие как Solaris, FreeBSD
Рисунок 19 - Современные сетевые операционные системы
Сетевые операционные системы для компьютерных сетей могут
поддерживать:
сетевые протоколы;
сетевое оборудование;
протоколы маршрутизации;
проводить фильтрацию сетевого трафика;
предоставлять доступ к удаленным ресурсам: принтерам,
дискам через сеть;
иметь протоколы авторизации сети.
Сетевая ОС также включает сетевые службы, которые позволяют
удаленным пользователям использовать определенные ресурсы компьютера.
Сетевые операционные системы необходимы для управления потоком
сообщений между рабочими станциями и серверами. Они организуют
коллективный доступ ко всем сетевым ресурсам [29].
Доступ к ресурсам локальных компьютерных сетей предполагает
реализацию трех процедур:
44
Идентификация - присвоение пользователю уникального
имени или кода (идентификатора),
Аутентификация - это аутентификация пользователя,
предоставившего идентификатор. Наиболее распространенный
способ аутентификации - назначить пароль пользователю и
сохранить его на компьютере,
Авторизация проверка учетных данных или проверка
права пользователя на доступ к определенным ресурсам и
выполнение определенных операций над ними. Авторизация
осуществляется с целью дифференциации прав доступа к сетевым и
компьютерным ресурсам.
Средства аутентификации, авторизации и идентификации предназначены
для управления информационной безопасностью компьютерных сетей.
Большинство сетевых операционных систем имеют встроенную
поддержку протоколов (TCP / IP, IPX / SPX, NetBEUI) [11]:
TCP / IP (Рисунок 20) - эти протоколы были разработаны для сети
ARPAnet Министерства обороны США

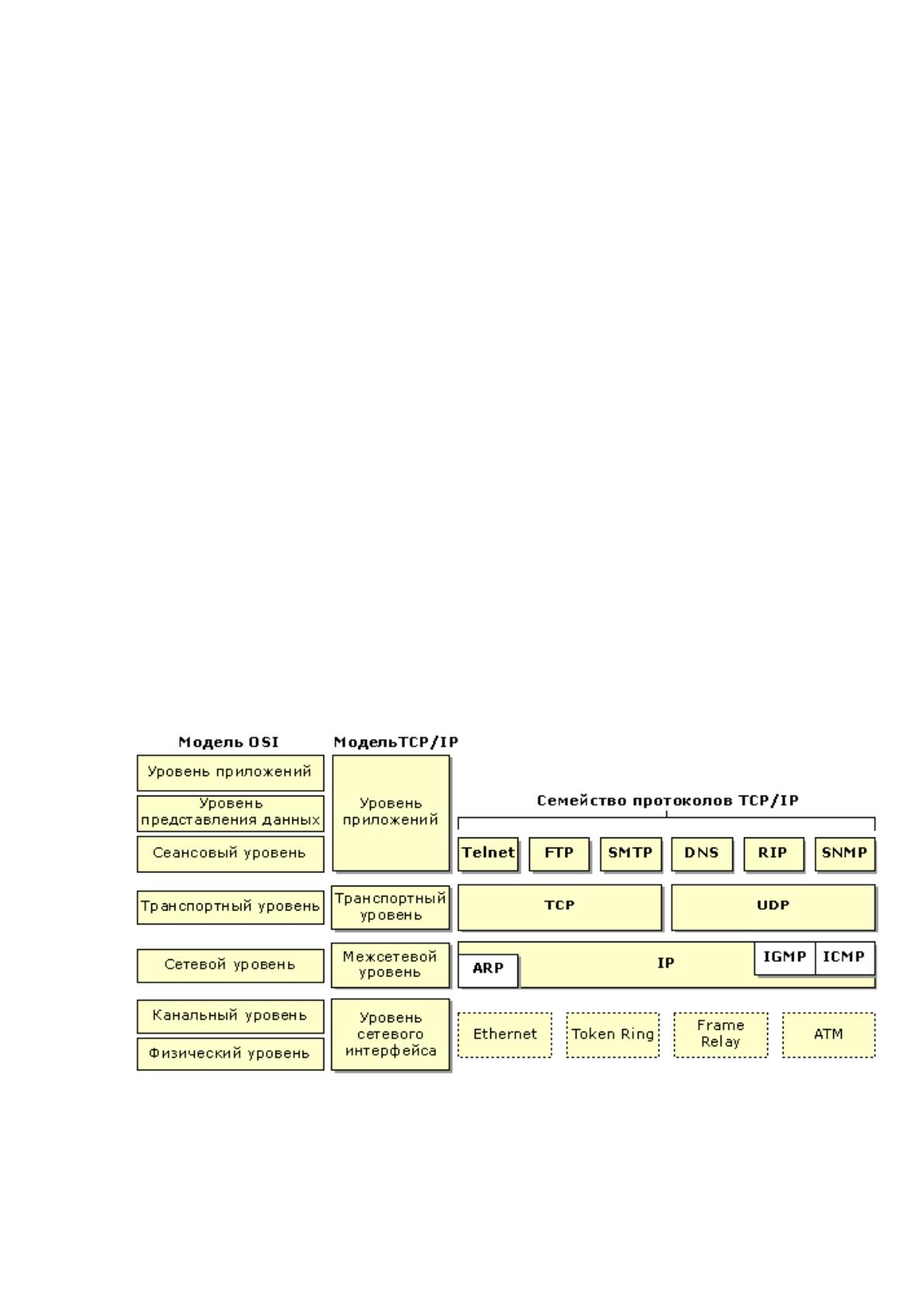

Рисунок 20 - Протоколы TCP / IP
Протоколы TCP / IP поддерживаются сетевыми операционными
45
системами Unix, Windows и т. д. Протоколы TCP / IP являются основными
протоколами Интернета.
Протоколы IPX / SPX (Рисунок 21), разработанные Novell,
поддерживаются операционной системой NetWare, разработанной Novell,
Windows и т.д.. Novell стала одной из первых компаний, которые начали
создавать локальные сети. Основным элементом локальной сети Novell NetWare
является файловый сервер. В нем размещаются сетевая операционная система,
базы данных и пользовательские приложения. В настоящее время наиболее
распространенными являются локальные сети на основе сетевых сетевых карт
Ethernet с операционной системой Novell NetWare.

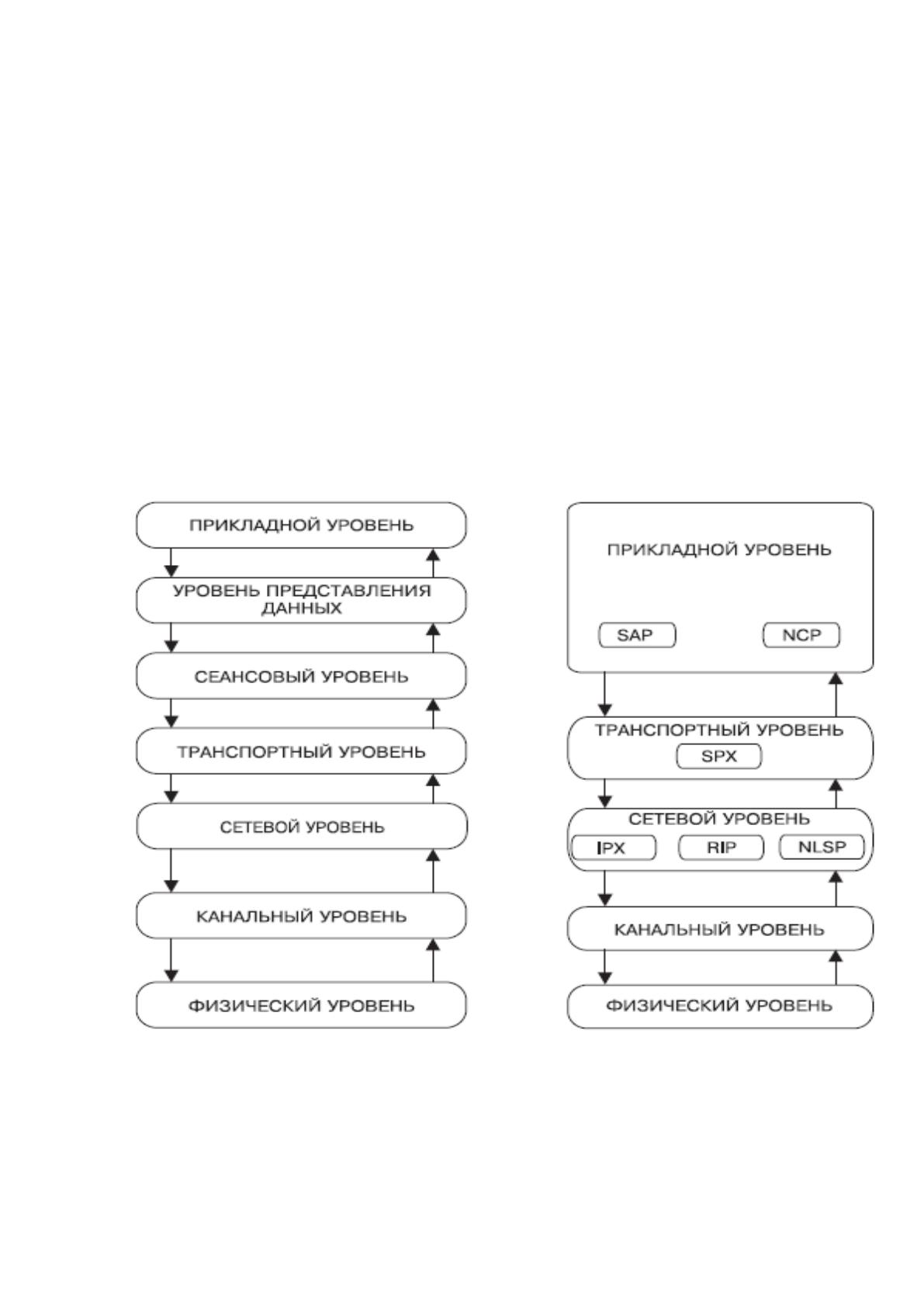

Рисунок 21 - Протоколы IPX / SPX
Но кроме операционной системы на предприятии используется и другое
общее и специальное программное обеспечение
46
Из всего вышерассмотренного, а именно из текущего состояния
инфраструктуры предприятия и причин, из-за которых теперь необходимо
перевести предприятие в облако, далее рассмотрим установку виртуальной
машины с той же операционной системой, что была ранее установлена на
сервере Windows Server 2016.
Выводы по главе 2
Во второй главе выпускной квалификационной работы «Локальная
вычислительная сеть АО «Мосинжпроект»» рассмотрен вопрос роли
информационных технологий на предприятии и получены следующие выводы:
1. АО «Мосинжпроект» – инжиниринговая компания полного цикла,
специализирующаяся на проектах развития транспортной инфраструктуры и
инженерных коммуникаций, где наличие работающей локальной сети является
залогом успешной работы.
2. Автоматизированное управление сетевыми ресурсами в локальной
вычислительной сети предприятия построено на использование серверов.
3. Автоматизация части задач серверов с помощью использования
технологии виртуализации и перевода серверов в облако, позволит в
дальнейшем:
Беспроблемно расширять организацию, выходя за
пределы домашнего региона и открытии дополнительных филиалов
по другим регионам.
Менять офис и аппаратное обеспечение сети без
нарушения полноценной работы серверов.
4. Рассмотрена действующая локальная сеть организации и программное
обеспечение, установленное на сервера
