route-map AS_PREP permit 10
match ip address prefix-list Remote_Prefix
set as-path prepend 5 5 5 5 5 5
route-map AS_PREP permit 20
router bgp 5
neighbor 10.1.9.2 route-map AS_PREP out
Как можно увидеть, в prefix-list “Local_Prefix” описана “домашняя”
подсеть DC1, а в “Remote_Prefix” “удалённая”. Данная конфигурация
повторяется для DC2, за исключением адресов eBGP соседей и конфигурации
prefix-list. В один из моментов, на R1_ASN30 можно увидеть следующий
вывод:
R1_ASN30#show ip bgp summary
BGP router identifier 192.168.13.1, local AS number 30
BGP table version is 7, main routing table version 7
6 network entries using 792 bytes of memory
8 path entries using 416 bytes of memory
6/3 BGP path/bestpath attribute entries using 1008 bytes of memory
4 BGP AS-PATH entries using 168 bytes of memory
0 BGP route-map cache entries using 0 bytes of memory
0 BGP filter-list cache entries using 0 bytes of memory
Bitfield cache entries: current 1 (at peak 1) using 32 bytes of memory
BGP using 2416 total bytes of memory
BGP activity 6/0 prefixes, 8/0 paths, scan interval 60 secs
Neighbor V AS MsgRcvd MsgSent TblVer InQ OutQ Up/Down
State/PfxRcd
192.168.12.2 4 20 5 6 7 0 0 00:01:12 2
192.168.13.3 4 10 5 6 7 0 0 00:01:14 2
R1#show ip bgp
BGP table version is 7, local router ID is 192.168.13.1
63
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPrf Weight Path
* 5.0.0.0/24 192.168.12.2 0 20 5 5 5 5 5 5 5 i
*> 192.168.13.3 0 10 5 i
*> 5.0.1.0/24 192.168.12.2 0 20 5 i
* 192.168.13.3 0 10 5 5 5 5 5 5 5 i
Из данного вывода мы видим, что каждый из префиксов имеет 2 пути.
Один из путей выглядит вполне обычно (Например, 10 5), второй же для этого
же префикса выглядит как “20 5 5 5 5 5 5 5”. Как мы видим, длина AS_PATH
была искусственно увеличена. Автономная система 5 добавлена ещё 6 раз в
AS_PATH для данного префикса. В данном случае, лучшими путями будут
считаться пути с наименьшей длиной AS PATH, что мы видим по знаку > в
выводе show ip bgp. Данный метод управления трафиком можно считать
самым распространённым. Для аналогичных целей можно использовать
атрибут origin (i > e > ?) и длину префикса (Чем более специфичный префикс,
тем более приоритетен путь). В некоторых случаях, также, можно
использовать атрибут MED. Как правило, атрибут MED используется в случае,
если несколько дата-центров используют один общий оператор связи.

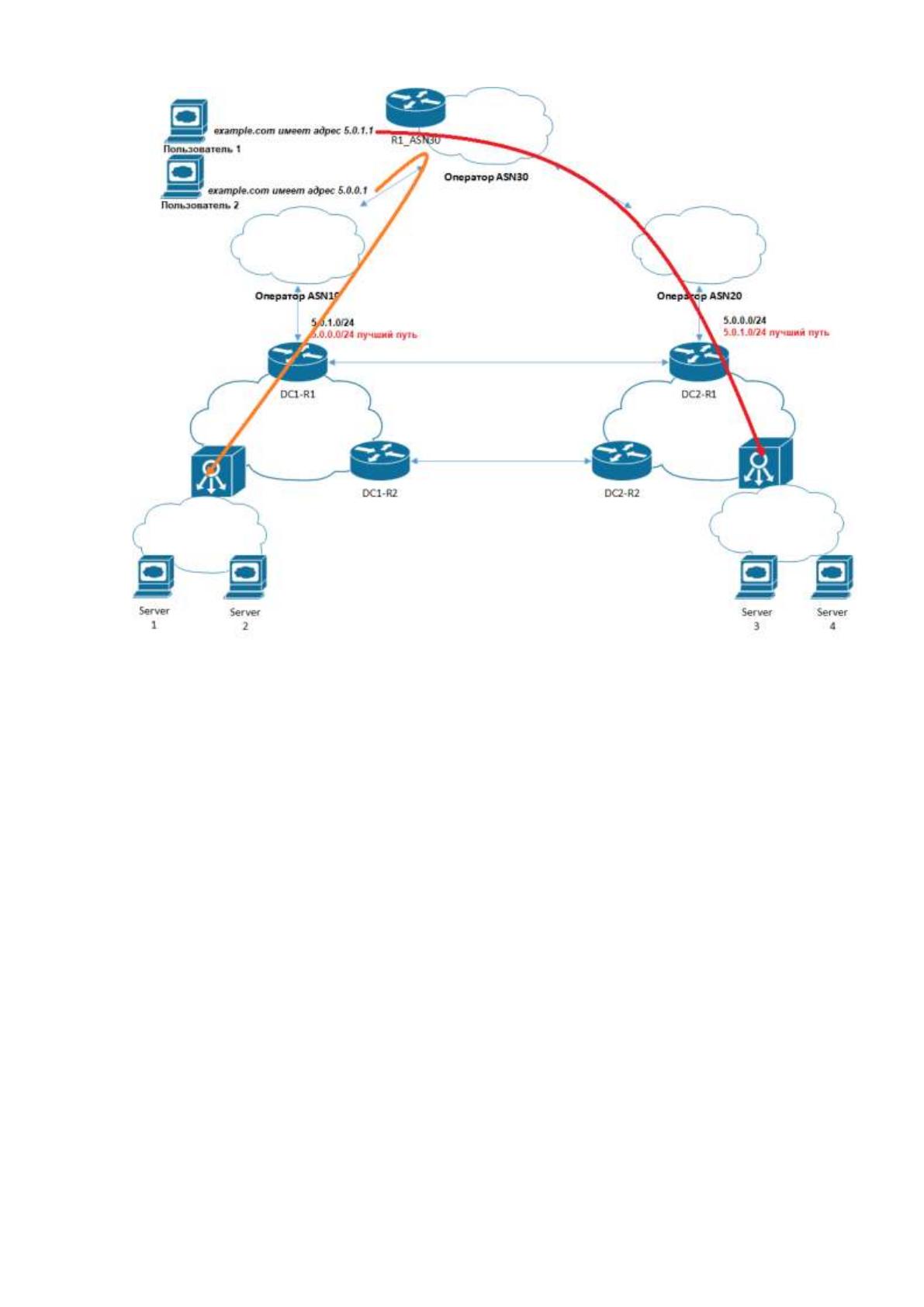

На рисунке 3.6 изображена балансировка трафика от конечных
пользователей. Пользователь 1 получил от DNS сервера адрес 5.0.1.1 для
example.com, и будет направлен в DC2. Пользователь 2 от DNS сервера
получил адрес 5.0.0.1 и будет направлен в DC1.
64
Рисунок 3.6: Балансировка нагрузки на тестовой схеме
В случае, если DC1-R1 по какой-то причине перестанет выполнять
функции маршрутизации, например, по причине вывода оборудования из
строя, пользователь 2 будет перенаправлен в DC2, т.к. DC2-R1 анонсирует
префикс до 5.0.0.0/24, но с большей длиной AS_PATH, нежели DC1-R1.
65
Заключение
В первой главе данной работы мною был рассмотрен ряд протоколов
маршрутизации. Даны определения маршрутизируемым и
маршрутизирующим протоколам. Рассмотрены различия между протоколами
OSPF, EIGRP, BGP. Далее мною описан протокол BGP, механизмы его работы,
алгоритм определения кратчайшего пути и порядок установления соседства.
Во второй главе я рассмотрел функции балансировщиков нагрузки. В
главе описано по какому принципу должен происходить выбор алгоритма
балансировки нагрузки. По каким типам данных эту балансировку можно
производить. Также, в главе описаны типы балансировки нагрузки. Описан
порядок установления соединения для балансировки на 4-м и 7-м моделей OSI.
В конце главы приведены дополнительные возможности балансировщиков
нагрузки, такие как “ssl offload”, а также даны определения anycast
маршрутизации и описаны механизмы работы GeoDNS сервисов.
Современные методы маршрутизации позволяют манипулировать трафиком
достаточно точно, особенно при совмещении anycast маршрутизации и
DNS/GeoDNS сервисов.
В практической части данной работы, на тестовой среде были показаны
возможности и механизмы балансировки входящего в два независимых дата-
центра трафика, при использовании протокола BGP. Также, мною описана
настройка программного обеспечения Keepalived как балансировщика
нагрузки и описаны механизмы его работы, включая описание команд.
В данной работе мной были рассмотрены разные способы балансировки,
как трафика внутри дата-центра, так и внешнего трафика между дата-
центрами. Территориально распределённые дата-центры – это единственный,
на сегодняшний момент, способ обеспечить сохранность данных и
инфраструктуры в случае непредвиденных обстоятельств, таких как
стихийного бедствия. Кроме того, при использовании GeoDNS,
территориально распределённые дата-центры помогают пользователям
максимально сократить задержки при использовании необходимого им
сервиса.
