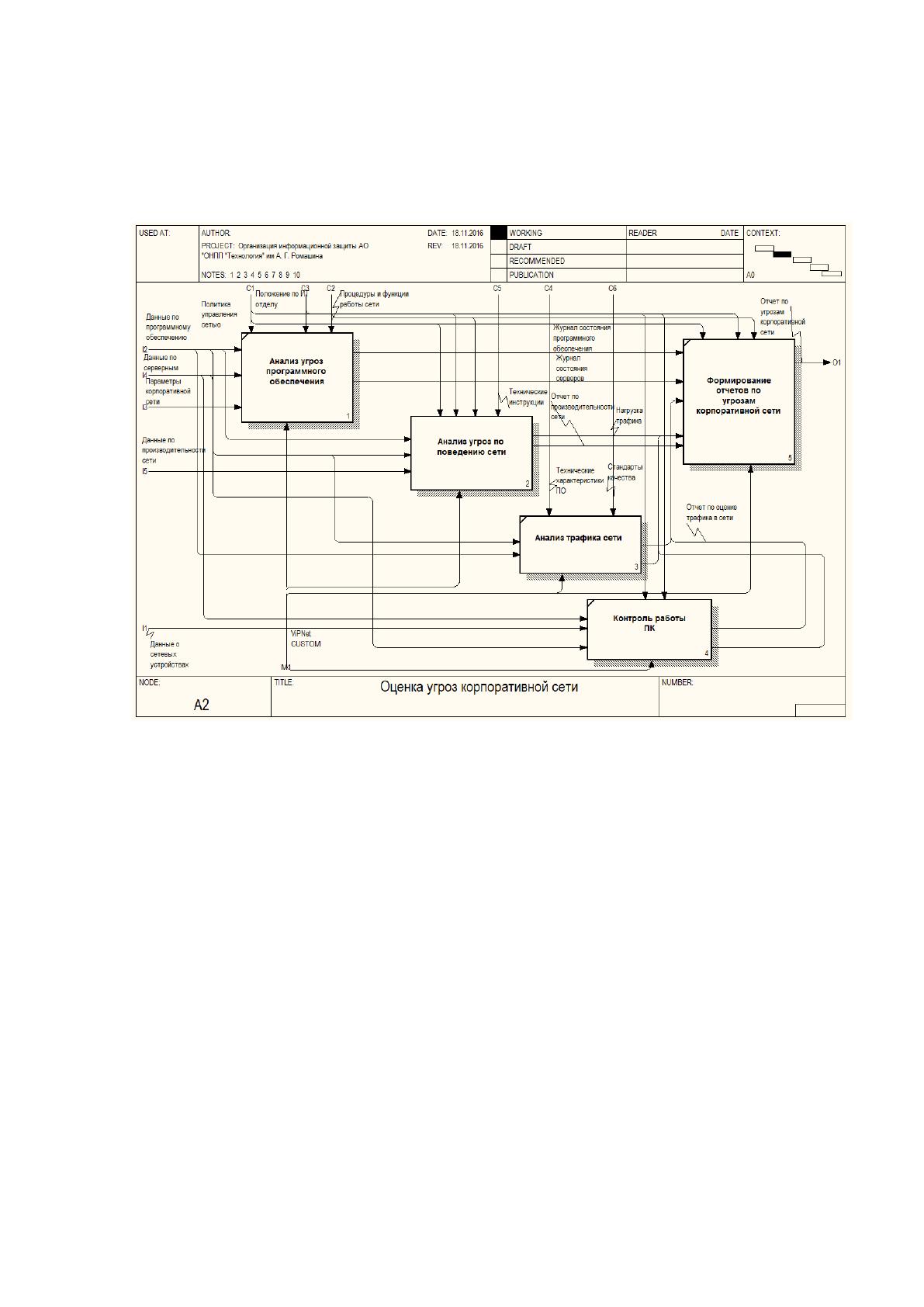

Декомпозиция задачи «Оценка угроз корпоративной сети» приведена
на рисунке 17.
Рисунок 17 – Декомпозиция задачи «Оценка угроз корпоративной сети»
Как видно из рисунка 17, в результате декомпозиции задачи «Оценка
угроз корпоративной сети» были выделены следующие задачи:
- анализ угроз программного обеспечения, с формированием журналов
состояния программного обеспечения и состояния серверов;
- анализ угроз по поведению сети, с формированием отчетов по
производительности сети и нагрузки трафика;
- анализ трафика сети, с формированием отчета по оценке трафика
сети;
- контроль работы персональных компьютеров;
- формирование отчетов по угрозам корпоративной сети.
43

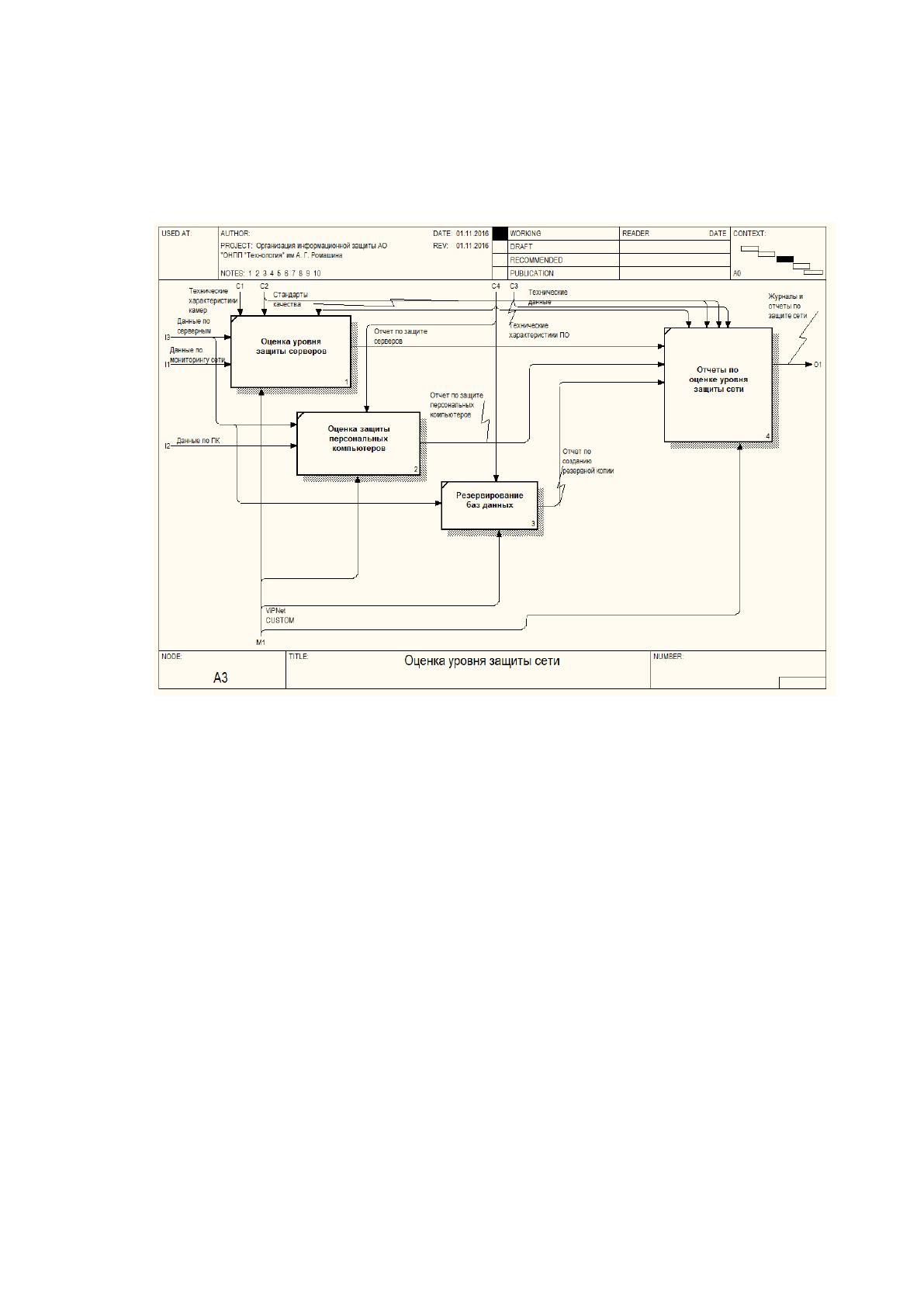

Декомпозиция задачи «Оценка уровня защиты сети» приведена на
рисунке 18.
Рисунок 18 – Декомпозиция задачи «Оценка уровня защиты сети»
Как видно из рисунка 18, в результате декомпозиции задачи «Оценка
уровня защиты сети» были выделены следующие подзадачи:
- оценка уровня защиты серверов, с формированием отчета по защите
серверного оборудования;
- оценка защиты персональных компьютеров, с формированием отчета
по защите персональных компьютеров;
- резервирование баз данных, с формированием отчетов по созданию
резервных копий;
- отчеты по оценке уровня защиты сети, с формированием журналов и
отчетов по защите сети.
44
Выполненный анализ организации информационной защиты АО
«ОНПП «Технология» им. А. Г. Ромашина показал, что в настоящее время
для защиты корпоративной сети применяются только программные,
организационные методы. Для предприятия такого масштаба эти методы не
позволяют обеспечить необходимый уровень защиты, поэтому существует
необходимость совершенствования методов и средств защиты информации,
что будет выполнено в следующем разделе работы.
На основании выполненного анализа методов и средств защиты
информации в АО «ОНПП «Технология» им. А. Г. Ромашина было
установлено:
- главной целью департамента информационных технологий является
программное и техническое обеспечение деятельности основных и
вспомогательных подразделений компании;
- в корпоративной сети АО «ОНПП «Технология» им. А. Г. Ромашина
используются программно-аппаратный комплекс ViPNet CUSTOM, который
позволяет создать логические контуры сети, защищенные
криптографическими средствами, имеющими высокую надежность;
- с помощью с помощью ViPNet CUSTOM выполняется объединение
центрального офиса компании «А», филиалов, удаленных и мобильных
пользователей в единую защищенную сеть;
- для выявления недостатков в существующих средствах защиты
информации корпоративной сети АО «ОНПП «Технология» им. А. Г.
Ромашина была использована методология IDEF0;
- выполненный анализ организации информационной защиты АО
«ОНПП «Технология» им. А. Г. Ромашина показал, что в настоящее время
для защиты корпоративной сети применяются только программные,
организационные методы.
45
ГЛАВА 3. РАЗРАБОТКА МЕРОПРИЯТИЙ И
ПРЕДЛОЖЕНИЙ ПО СОВЕРШЕНСТВОВАНИЮ МЕТОДОВ
И СРЕДСТВ ЗАЩИТЫ ИНФОРМАЦИИ В АО «ОНПП
ТЕХНОЛОГИЯ ИМ. А. Г. РОМАШИНА»
3.1. Формирование мероприятий и предложений по совершенствованию
методов и средств защиты на предприятии
Выполненный анализ существующих методов и средств защиты
показал, что в настоящее время в АО «ОНПП «Технология» им. А. Г.
Ромашина используются только программные методы и средства защиты.
Для устранения этого недостатка и совершенствования существующих
методов и средств защиты, предлагаем внедрить современную систему
контроля и управления доступом ZKNet 8.0.
К основным функциональным особенностям системы контроля и
управления доступом ZKNet 8.0 относятся:
- наличие устройства контроля доступа и учета рабочего времени по
отпечаткам пальцев, а также RFID-карт, позволяющих выполнить
автоматическую регистрацию на сервере без применения аппаратного
обеспечения;
- управление доступом к территории предприятия, помещениям и
программному обеспечению, а также учет рабочего времени в удаленных
участках корпоративной сети;
- дистанционное управление аппаратным и программным
обеспечением, если терминал подключается к сети Интернет, то можно
выполнять удаленный перезапуск, организовать обмен информацией,
очистить память и установить парольную защиту;
- автоматическое и ручное резервирование систем управления базами
данных;
- организация просмотра и экспорта данных с удаленного терминала;
46
- функции экспорта данных, современный функционал контроля
доступа, возможность получения полноценных статистических отчетов и
поддерживать печать;
- регистрация отпечатков пальцев с использованием системы frond-end,
а также выполнение верификации данных в фоновом режиме.
Работа СКУД ZKNet 8.0 основана на использовании контроллера
доступа inBIO 160, основанного на биометрической идентификации данных,
направленного на повышение безопасности.

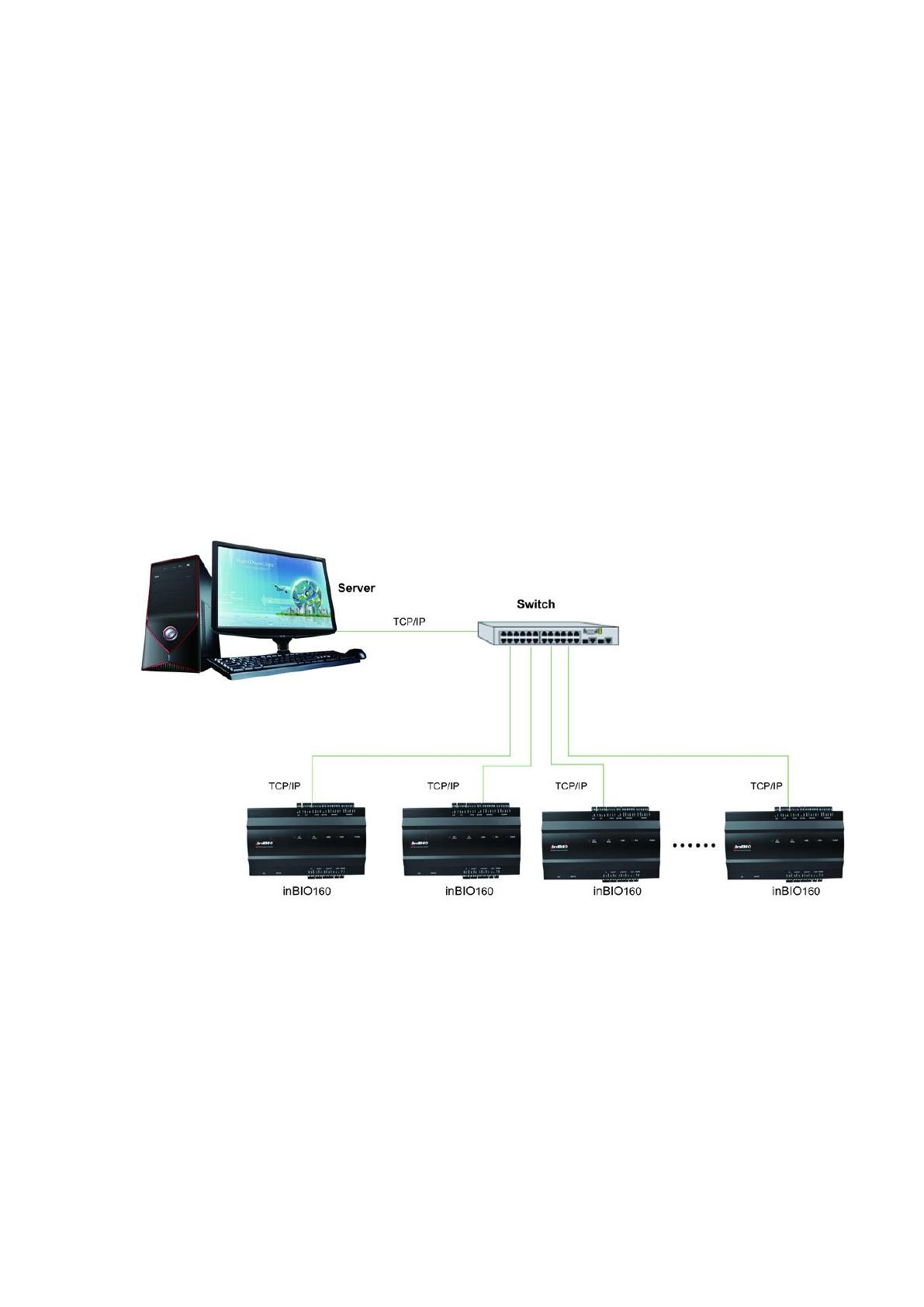

Структура организации данных в контроллере доступа inBIO 160
приведена на рисунке 19.
Рисунок 19 – Структура организации данных в контроллере доступа
inBIO 160
К основным техническим характеристикам контроллера относятся:
- процессор: 32 бит MIPS;
- оперативная память: 32 мегабит;
- флеш-память: 256 мегабит;
47
- емкость фингерпринта: 3,0; емкость карты 30,000, количество записей
в журнале: 100,000;
- поддержка SD карты, коммутации организованы с применением
TCP/IP и RS232/485;
- скорость передачи данных 384000 bps (рекомендованная) и 57600 bps
(возможная).
Кроме биометрического контроллера в состав СКУД ZKNet 8.0 входит
RFID контроллер С3-100. Он позволяет обеспечить обмен информацией со
скоростью до 34,8 Кбит/с. В основе находиться интерфейс RS485, который
также используется в сетях Ethernet. В состав памяти входит до 30 тыс.
шаблон пластиковых карт SDK, позволяющие выполнить интеграцию
существующего программного обеспечения

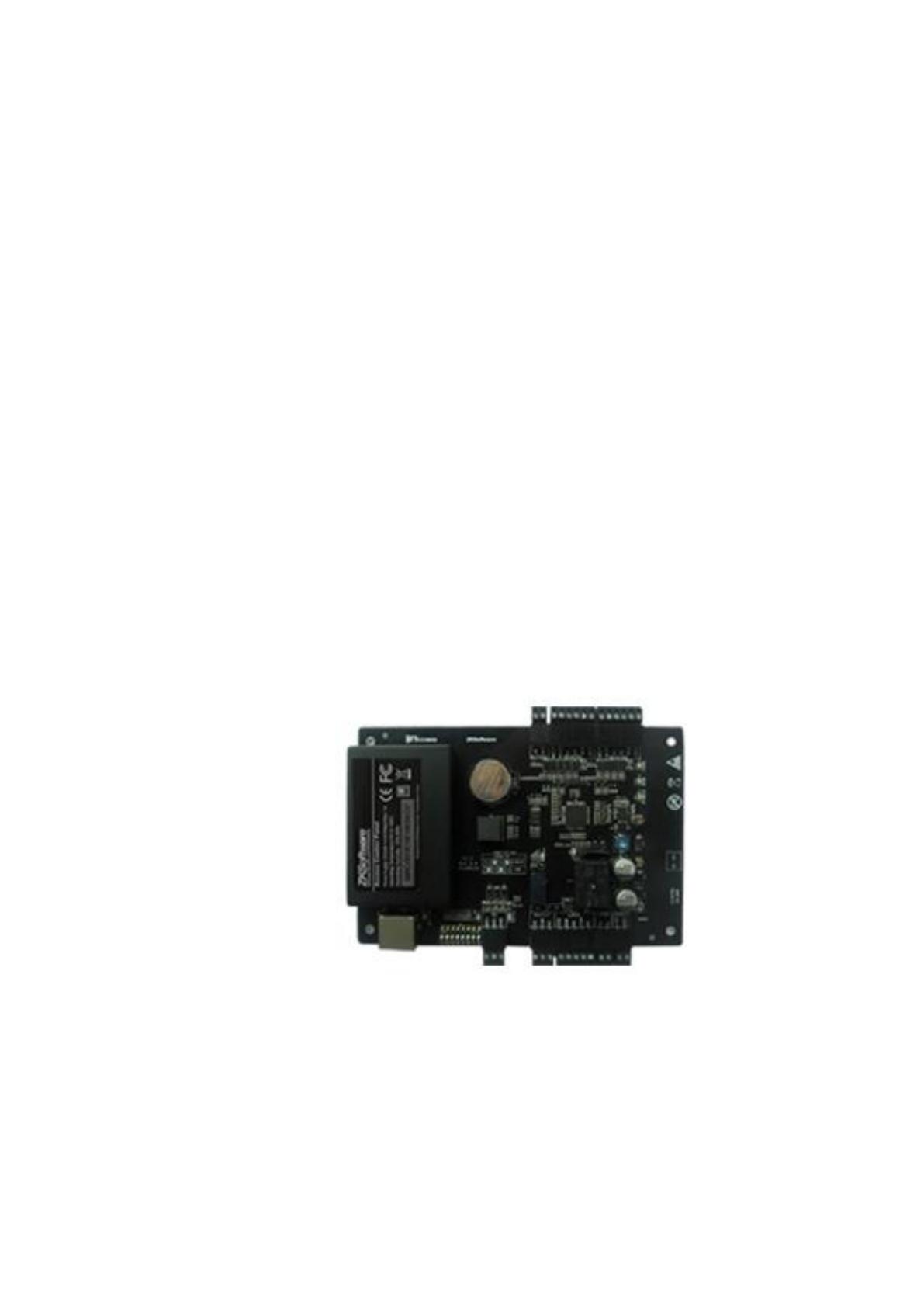

Внешний вид RFID контроллера С3-100 СКУД ZKNet 8.0 приведен на
рисунке 20.
Рисунок 20 – Общий вид RFID контроллера С3-100 СКУД ZKNet 8.0
В качестве входного порта в RFID контроллере С3-100 СКУД ZKNet
8.0 используется xForm-C 2-х контактный релейный выход, имеющий
48
нагрузку 5А/36В. Его работа основана на постоянном токе 8А/30В и световой
индикации состояния связи, считывания карты и питания.
Для управления подъемниками в состав СКУД ZKNet 8.0 входит
лифтовой контроллер ЕС-10, предоставляющий безопасный и
масштабируемый доступ к данным. Доступ к этажам ограничивается за счет
организации работы с учетными данными пользователей, в том числе
применения отпечатков пальцев и бесконтактных карт. В течение рабочего
дня на территории АО «ОНПП «Технология» им. А. Г. Ромашина будет
использоваться режим Passage.

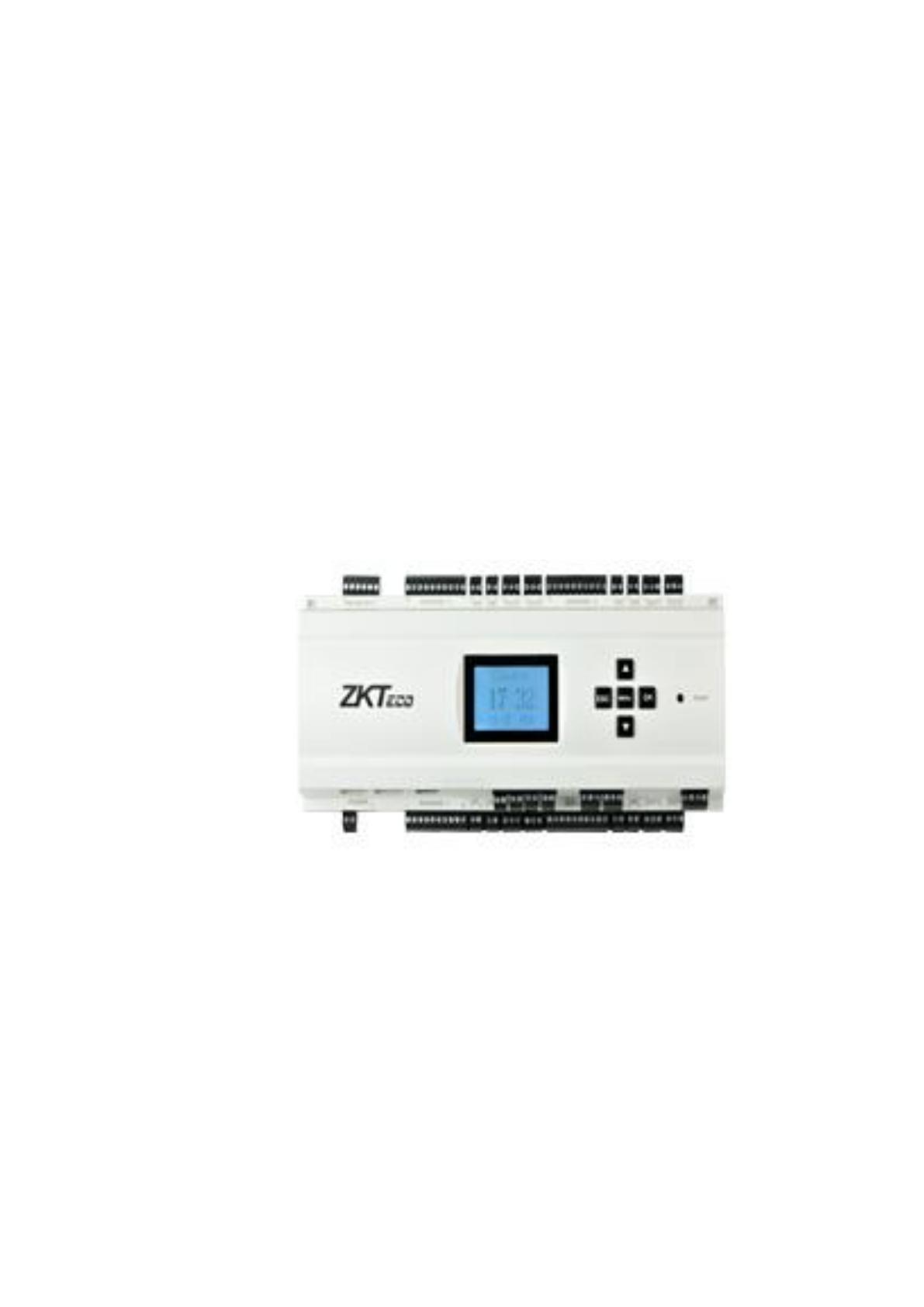

Внешний вид лифтового контроллера ЕС-10 СКУД ZKNet 8.0 приведен
на рисунке 21.
Рисунок 21 – Общий вид лифтового контроллера ЕС-10 СКУД ZKNet 8.0
К основным техническим характеристикам лифтового контроллера ЕС-
10 СКУД ZKNet 8.0 относятся:
- количество пользователей – 3000 чел.;
- позволяет установить личность для 30 тыс. чел;
- количество событий в журнале записей до 100 тыс. ед.;
- линии коммутации: RS232/485, TCP/IP;
- питание: 12 В DC 1A;
49
- количество поддерживаемых модулей EX16 равно 3.
В состав СКУД ZKNet 8.0 входят турникеты-триподы, общий вид
которых приведен в приложении А.
В состав СКУД ZKNet 8.0 входят биометрические терминалы с
распознаванием отпечатков пальцев F6, позволяющего контролировать
доступ за счет специального алгоритма, обеспечивающего высокий уровень
надежности, точности и скорости сравнения. Биометрический терминал F6
позволяет сравнивать отпечатки пальцев, скоростной считыватель
отпечатков пальцев ZK, с инфракрасным детектором, выдающим
качественные изображения [40].

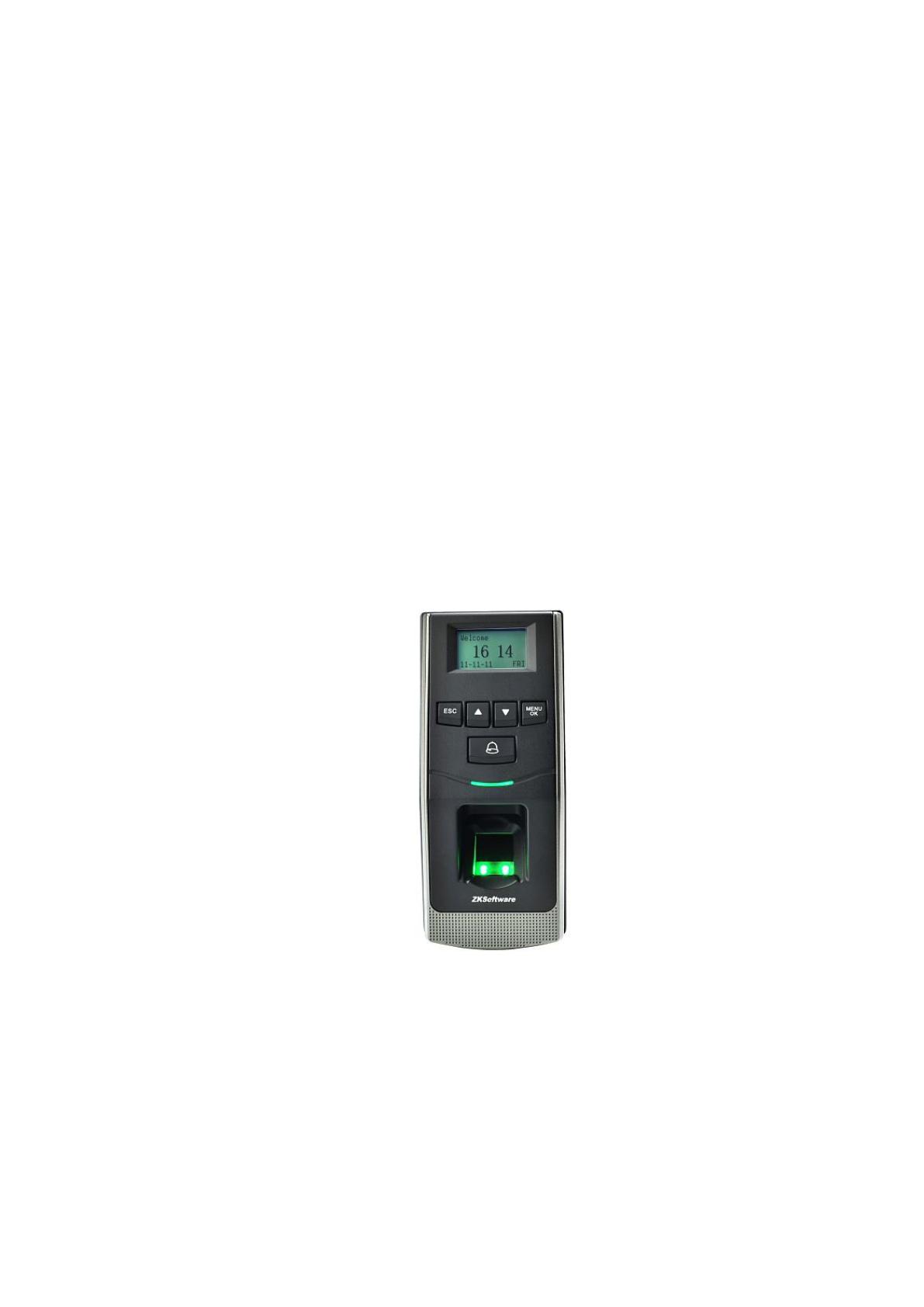

Внешний вид биометрического терминала F6 СКУД ZKNet 8.0
приведен на рисунке 22.
Рисунок 22 – Внешний вид биометрического терминала
F6 СКУД ZKNet 8.0
Биометрический терминал F6 СКУД ZKNet 8.0 взаимодействует с
интерфейсом Wiegand. Также биометрический терминал, можно
использовать в виде считывателя отпечатков пальцев для передачи шаблонов
50
отпечатков пальцев в контроллер inBIO или автономного терминала по
интерфейсу RS485.
Среди технических характеристик F6 СКУД ZKNet 8.0 следует
отметить:
- количество распознаваемых пользователей 1 чел. за 1 секунду;
- наличие 500 шаблонов отпечатков пальцев и 30 тыс. записей и
событий;
- позволяет считывать отпечатки пальцев с RFID-карт;
- имеет встроенный входной интерфейс Wiegand для подключения к
другим системам доступа;
- интерфейс контроля доступа: сторонний электрозамок, кнопка
выхода, наличие тревожной сигнализации и дверного замка.
В состав СКУД ZKNet 8.0 входит устройство мультифакторной
биометрической идентификации MultiBio800, позволяющее производить
идентификацию по лицу, паролю и отпечаткам пальцев.

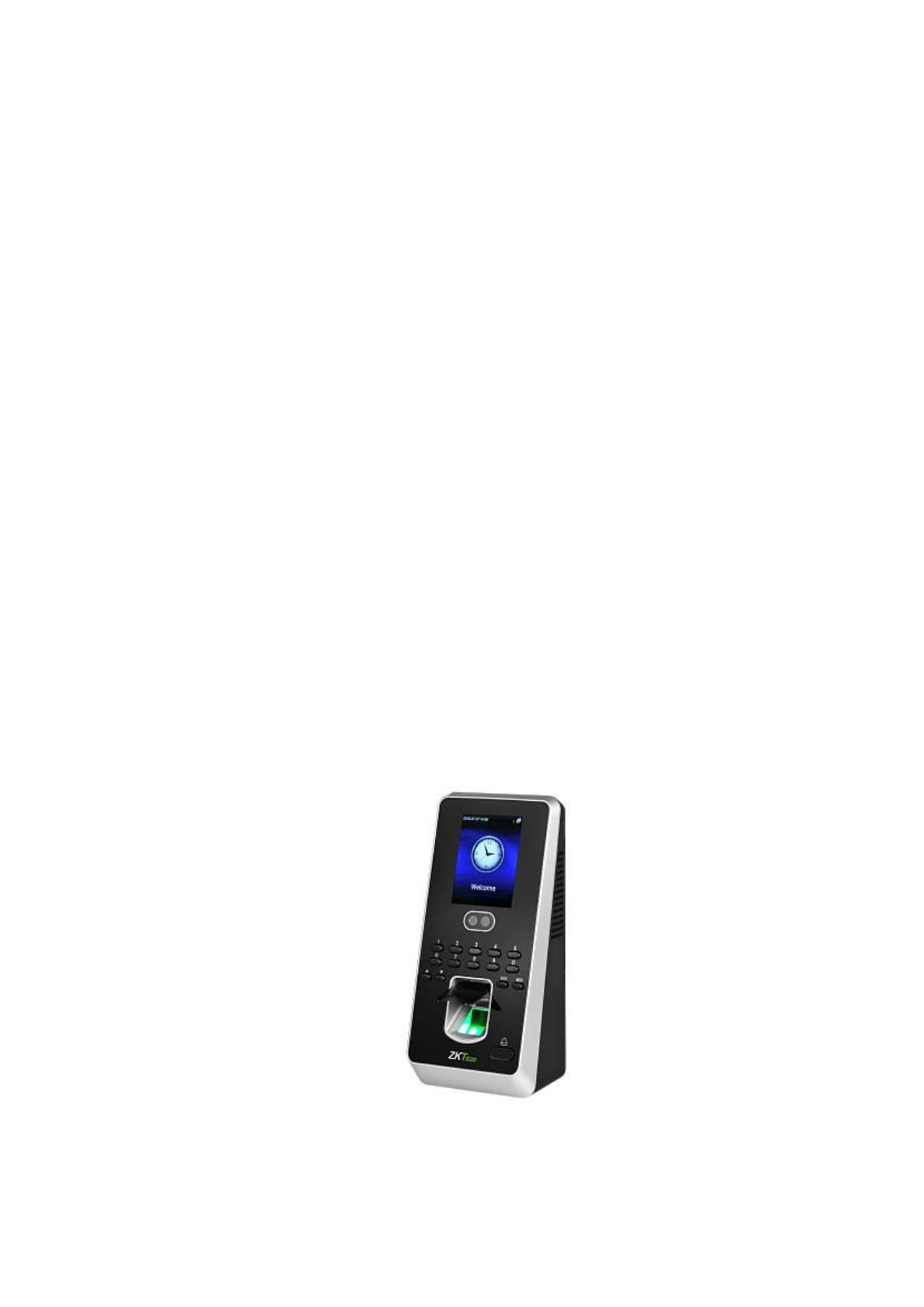

Внешний вид биометрического терминала MultiBio800 СКУД ZKNet
8.0 приведен на рисунке 23.
Рисунок 23 – Внешний вид биометрического терминала MultiBio800
СКУД ZKNet 8.0
51
Биометрический терминал MultiBio800 СКУД ZKNet 8.0 позволяет
выполнять обработку до 400 шаблонов человеческих лиц без разделения их
на группы.
К основным техническим характеристикам биометрического терминала
MultiBio800 СКУД ZKNet 8.0 относятся:
- дисплей: цветной сенсорный дисплей, имеющий 2,8 дюйма;
- алгоритм: ZKFinger VX10.0 & ZKFace VX 7.0;
- функции контроля доступа: контроль датчика двери, звонок Antipas-
back, наличие кнопки «Выход»;
- камера: наличие видеокамеры высокого разрешения с инфракрасной
подсветкой.

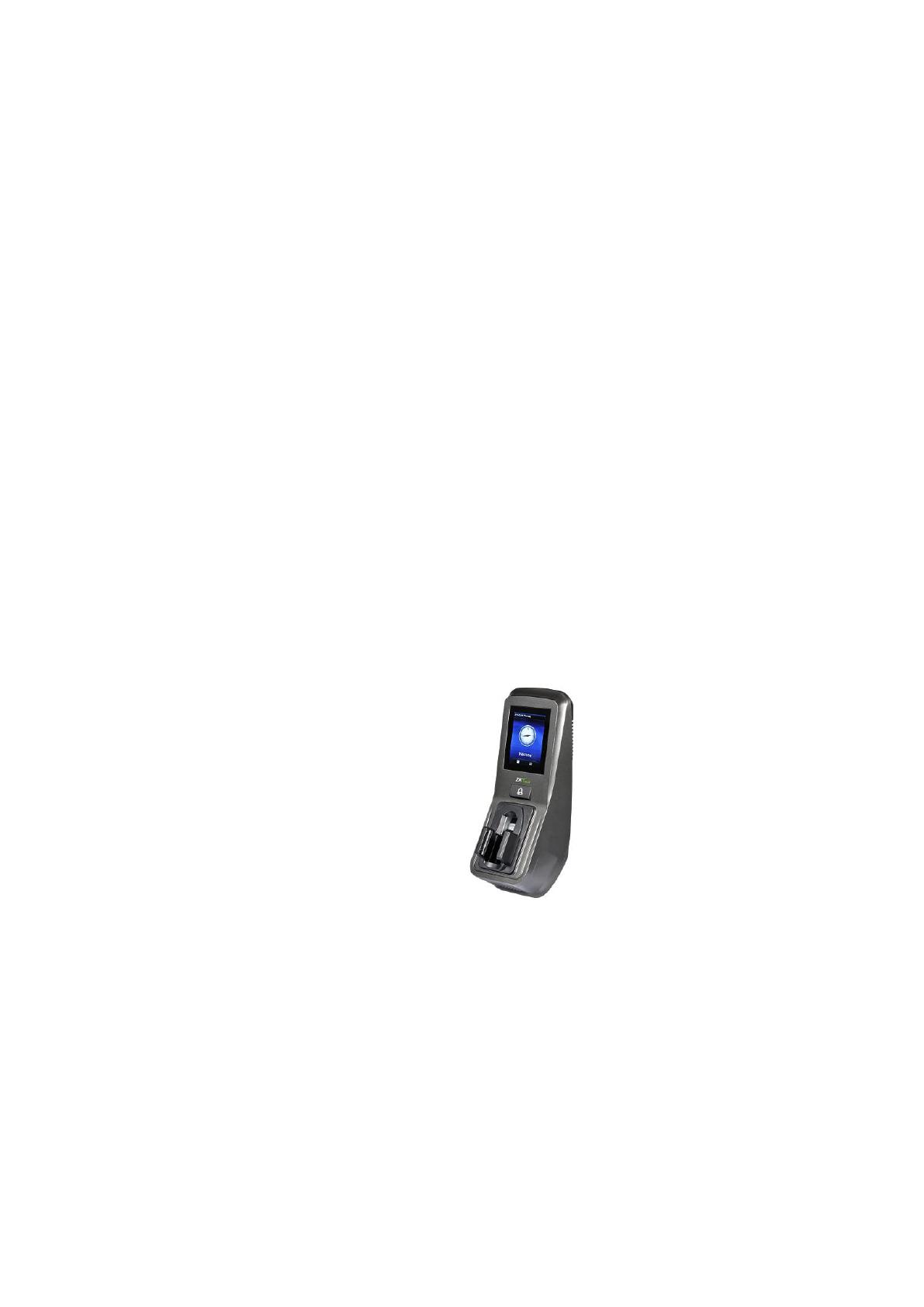

В состав СКУД ZKNet 8.0 также входит инновационный терминал,
позволяющий выполнять идентификацию личности по распознавания
рисунка вен пальца FV350, внешний вид которого приведен на рисунке 24.
Рисунок 24 – Внешний вид биометрического терминала FV350 СКУД
ZKNet 8.0
Работа биометрического терминала FV350 СКУД ZKNet 8.0 основана
на работе платформы ZMM220. Объем вены равен 1000, пальцев 1000, объем
карт 5000 ID/Mifare, сенсорный экран, коммутации RS485, TCP/IP, SDK:
PULLSDK.
