32
9. Экономическая составляющая. Экономические показатели во многих
случаях являются основополагающими, поскольку они определяют возможность
приобретения средства криптографической защиты информации.
Таким образом, многие из критериев выбора СКЗИ зависят друг от друга и
определяют выбор средства криптографической защиты информации. Наиболее
важными критериями являются поддержка операционной системы, область
применения и экономическая составляющая.
Выводы по главе 1
На основании рассмотренных теоретических исследований методов
повышения уровня защищенности и защиты от несанкционированного доступа
можно сделать следующие выводы:
- типологии методов защищенности операционной системы от
несанкционированного доступа выделяются три основных группы методов:
методы, основанные на идентификации, аутентификации и авторизации
субъектов доступа, методы разграничения доступа к объектам операционной
системы и аудит операционной системы;
- на основании выполненного сравнения методов аутентификации можно
сделать выводы, что наиболее надежными в настоящее время являются методы
биометрической аутентификации и метод графической аутентификации;
- в состав аппаратных средств защиты операционной системы входят
различные электромеханические, электронные и электронно-оптические
устройства. Примерами аппаратных средств выступают устройства,
позволяющие измерять индивидуальные характеристики человека (например,
голос, сетчатку глаза, отпечатки пальцев) с целью его идентификации, а также
устройство для шифрования информации, основанное на криптографических
методах;
- в настоящее время в программных средствах защиты наибольшую
популярность получили антивирусные программы, которые позволяют
обнаруживать компьютерные вирусы в операционной системе и их устранять без
нанесения вреда другим объектам, а также выполнять профилактику по
33
предотвращению проникновения вредоносного программного обеспечения в
файлы операционной системы.
- среди наиболее перспективных криптографических методов следует
выделить алгоритмы шифрования, основанные на применении искусственных
нейронных сетей.
34
Глава 2. Анализ методов защищенности ос и защиты от
несанкционированного доступа ООО «РН-Эксплорейшн»
2.1. Характеристика ИТ-инфраструктуры ООО «РН-Эксплорейшн»
Общество с ограниченной ответственностью «РН-Эксплорейшн»
осуществляет свою деятельность с 19 апреля 2001 года и в настоящее время
специализируется на выполнении геологоразведочных, геофизических и
геохимических работ по изучению недр и воспроизводства минерально-
сырьевой базы.
Юридический адрес предприятия: г. Москва, улица Можайский Вал, дом 8
[37].
К основным направлениям деятельности ООО «РН-Эксплорейшн»
относятся:
- осуществление поисковых и разведочных работ с подготовкой
первичной геологической документации;
- оценка запасов месторождений любой сложности;
- разработка проектов по изучению недр земли.
При выполнении поисковых и разведочных работ компания выполняет
оценку перспективности участков недр с подготовкой проектно-технической
документации, включающей результаты оценки геологоразведочных работ,
геологическую и геотехническую документацию, работы по технологическому
картированию, контролю качества.
В группу работ по оценке запасов месторождений входят работы по
подготовке и корректировке геологической базы данных, проведению
геологического моделирования с подсчетом запасов недр.
При разработке проектов ООО «РН-Эксплорейшн» выполняет разработку
технического проекта, подготовку финансово-экономической модели, оценивает
сроки и затраты на реализацию проекта, а также подготавливает технико-
экономическое обоснование инвестиций.
Организационная структура управления ООО «РН-Эксплорейшн»
приведена на рис. 10.
35
Рис. 10. Организационная структура управления ООО «РН-Эксплорейшн»
Как видно из рис. 10 контроль и управление деятельностью предприятия
осуществляет генеральный директор в подчинении, у которого находятся зам.
генерального директора по геологическому сопровождению, зам. генерального
директора по экономике и финансам, зам. генерального директора по ІТ-
технологиям и безопасности, инспектор по кадрам, инженер по охране труда и
технике безопасности.
Практика проходила в отделе по защите информации, в состав которого
входят инженера по защите данных, программисты, которые отвечают за
отдельные участки работ.
К основным функциям отдела по защите данных ООО «РН-Эксплорейшн»
относятся:
- выполнение работ по разработке и внедрению организационных и
технических мероприятий, позволяющих обеспечить комплексную защиту
информации на предприятии;
- выполнение работ по обеспечению защиты конфиденциальной
информации;
- контроль выполнения заданий по обеспечению защиты от
несанкционированного доступа к информации;
Генеральный
директор
Зам. генерального
директора по
геологическому
сопровождению
Главный горный
инженер
Главный геолог
Главный инженер по
техническим
проектам
Зам. генерального
директора по
экономике и
финансам
Главный бухгалтер
Главный экономист
Зам. генерального
директора по ИТ-
технологиям и
безопасности
Начальник ИТ-отдела
Начальник отдела
защиты данных
Инспектор по кадрам
Инженер по охране
труда и технике
безопасности
36
- участие в разработке технических заданий, направленных на повышение
уровня защищенности IT-инфраструктуры;
- проведение специальных работ, позволяющих выявить демаскирующие
признаки, возможные каналы утечки данных, в том числе разработка
мероприятий по устранению и предотвращению атак и вторжений со стороны
сети Интернет;
- контроль соблюдения нормативных требований по защите информации;
- разработка мероприятий по устранению выявленных недостатков в
области информационной защиты информации;
- осуществление работ по аттестации объектов, технических средств,
программного обеспечения на предмет соответствия требованиям защиты
информации;
- разработка положений, планов защиты информации в зависимости от
уровня защищенности информационных ресурсов;
- поиск информации о появившихся угрозах, уязвимостях с разработкой
моделей для их устранения.
Инженер по защите информации ООО «РН-Эксплорейшн» в своей работе
использует Положение об отделе по защите информации и к основным его
должностным обязанностям относятся:
- выполнение работ по проектированию и внедрению специальных
технических средств, программно-аппаратных комплексов, позволяющих
обеспечить защиту данных;
- подбор, изучение и обобщение научно-технической литературы,
методических и нормативных материалов по использованию технических
средств и способов защиты информации;
- составление методики программ и расчетов экспериментальных
исследований по обеспечению технической защиты информации;
- участие в рассмотрении графиков, проектов, технических заданий,
планов проведения работ по технической защите информации;
- выполнение расчетов на основании разработанных программ и методик,
позволяющих изучить каналы утечки информации;
37
- участие в составлении предложений и рекомендаций по
совершенствованию политики защиты информации;
- составление информационных обзоров по технической защите данных;
- подготовка предложений по заключению договоров и подписанию
соглашений с другими предприятиями, которые предоставляют услуги по
обеспечению защиты информации;
- проведение контрольных проверок, оценка эффективности работы
используемых средств защиты;
- разработка предложений для повышения эффективности
информационной безопасности предприятия;
- составление и оформление актов контрольных проверок IT-
инфраструктуры и программного обеспечения.
ИТ-инфраструктура ООО «РН-Эксплорейшн» включает аппаратную и
программную часть. Аппаратная часть представлена в виде компьютерной сети,
основанной на клиент-серверной архитектуре, в которой основными
компонентами являются сервер и рабочие станции, выступающие
автоматизированными рабочими местами специалистов предприятия.
Схема компьютерной сети ООО «РН-Эксплорейшн» приведена на рис. 11.
Интернет
Сервер SuperMicro
SYS-6029P-WTRT
Dell Optiplex 7050
Dell Optiplex 7050
Dell Optiplex 7050
Dell Optiplex 7050
Dell Optiplex 7050
Dell Optiplex 7050
Dell Optiplex 7050
Коммутатор
TP-Link TL-SG108
Маршрутизатор
Netis WF2780
Dell Optiplex 7050
Модем
D-Link DIR-651
Маршрутизатор
Netis WF2780
IDECO SX+
IDECO SX+

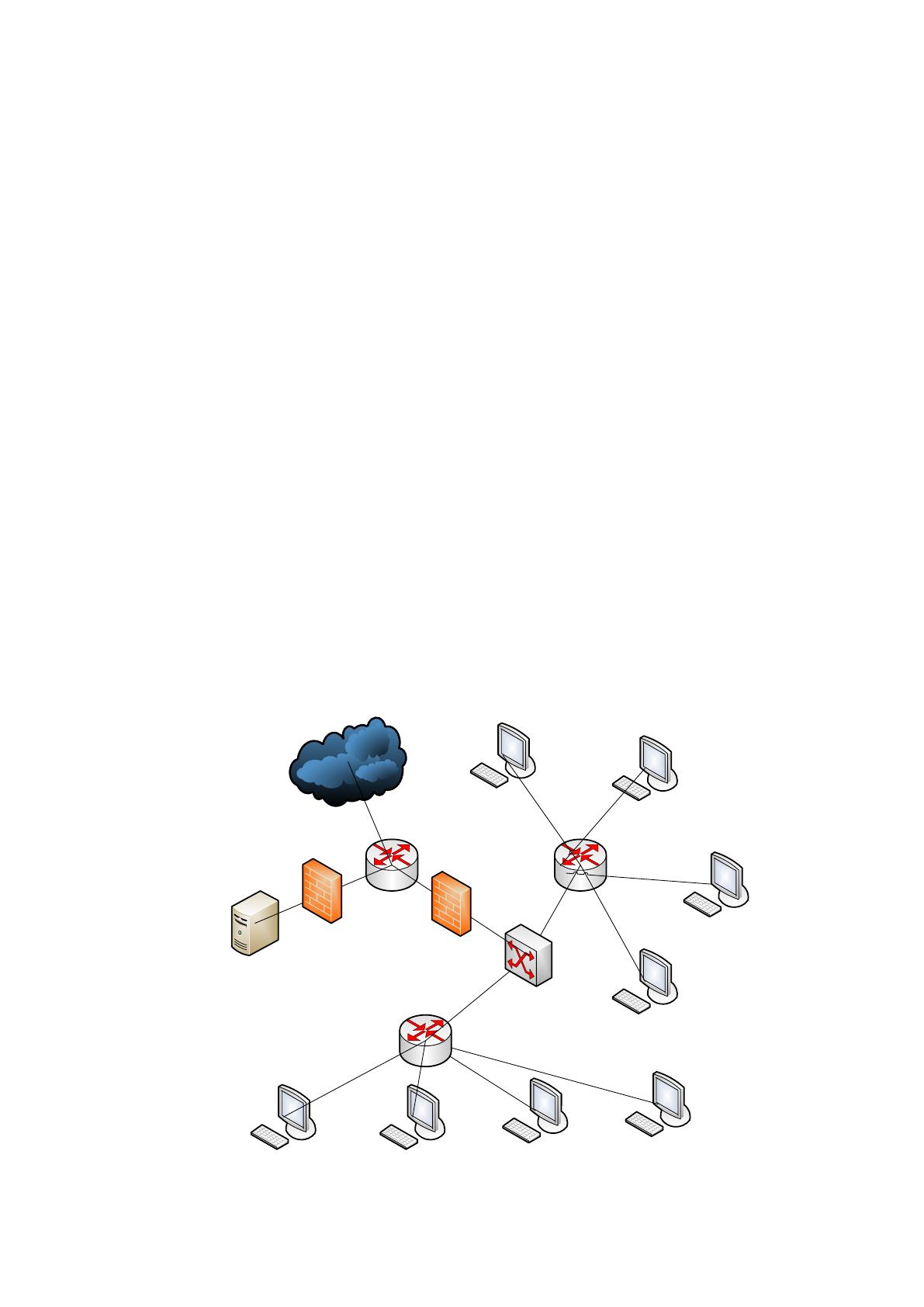

Рис. 11. Схема компьютерной сети ООО «РН-Эксплорейшн»
38
Как видно из рис. 11, в компьютерной сети ООО «РН-Эксплорейшн»
установлен сервер SuperMicro SYS-6029P-WTRT, который имеет следующие
характеристики:
- оперативная память: DDR4, объем 1536 Гбайт;
- блок питания: 2х1200 Вт;
- жесткий диск: SATA, 1Тбайт.
На рабочих местах работников установлены персональные компьютеры
Dell Optiplex 7050, которые имеют следующую конфигурацию:
- процессор: Intel Core i7 7700 с частотой 3,6 ГГц;
- память: DDR4, 8Гбайт;
- жесткий диск: HDD, 1000 Гбайт;
- видеокарта: Intel HD Graphics 630.
Для соединения сегментов компьютерной сети ООО «РН-Эксплорейшн»
применяется коммутатор TP-Link TL-SG108, который имеет следующие
характеристики:
- количество портов: 8;
- интерфейс: Ethernet 10/100/1000 Мбит/с;
- поддержка стандартов: Auto MDI/MDIX, IEEE 802.1p.
Для маршрутизации данных в компьютерной сети ООО «РН-
Эксплорейшн» применяется беспроводной маршрутизатор Netis WF2780,
который имеет следующие характеристики:
- количество портов: 4;
- скорость передачи данных: 10/100/1000 Base-TX;
- поддержка стандартов: 802.11ac, 802.11n, 802.11a, 802.11g, 802.11b.
Для получения доступа в сеть Интернет применяется модем D-Link DIR-
651, который имеет встроенный межсетевой экран и скорость передачи данных
1000 Мбит/с.
Для управления потоками трафика и защиты периметра в компьютерной
сети установлен аппаратный шлюз IDECO SX+. Он контролирует работу
приложений, позволяет обеспечить защиту от вторжений, а также антивирусную
и контентную фильтрацию.
39
К техническим характеристикам аппаратного шлюза IDECO SX+
относятся:
- процессор: Intel Core i5-400U;
- оперативная память: DDR3, 8GB;
- жесткий диск: SSD SATA 64GB;
- сетевой адаптер: 4xGigabit LAN ports.
Программная архитектура ООО «РН-Эксплорейшн» приведена на рис. 12.
СЭД «ТЕЗИС»
ERP-система 1С: Предприятие
ArcGIS for Server
СЭД
«ТЕЗИС»
ГИС
ArcGIS
for
Desktop
ERP-система
1С:
Предприятие
Windows
Server 2016
Windows 10
Рис. 12. Программная архитектура ООО «РН-Эксплорейшн»
Как видно из рис. 12, в программной архитектуре ООО «РН-
Эксплорейшн» установлена серверная операционная система Windows Server
2016, которая основана на современных технологиях, позволяющих повысить
гибкость и надежность IT-инфраструктуры.
В состав серверной операционной системы Windows Server 2016 входят
[13]:
- Nano Server, которым поддерживается работа с 64-битными
приложениями и управление по компьютерной сети;
- механизм контейнеров, позволяющий изолировать приложения в
физической операционной среде и на виртуальных машинах, находящихся под
управлением виртуального сервера Hyper-V.
В серверной операционной системе Windows Server 2016 существует
возможность добавления оперативной памяти и подключения сетевых адаптеров
40
для работы с виртуальными машинами. За счет использования технологии
PowerShell Direct можно управлять виртуальными машинами без сетевого
доступа.
В состав серверной операционной системы Windows Server 2016 входит
служба удаленных рабочих столов, которая позволяет получить доступ к
программному обеспечению через сеть Интернет, управлять
масштабируемостью ресурсоемких программных продуктов, создавать
виртуальные рабочие области.
Также в серверной операционной системе Windows Server 2016
предусмотрены механизмы отказоустойчивой кластеризации для добавления
ресурсов на локальных и удаленных площадках.
Служба Remote Desktop Services серверной операционной системы
Windows Server 2016 позволяет организовать подключение к удаленному столу с
высокой скоростью передачи данных.
Следует также отметить особенности службы сертификатов Active
Directory, которая в системе усовершенствована за счет поддержки технологий
Active Directory Certificate Services (AD CS). Она позволяет для аттестации
устройств и ключей использовать технологию Smart Card KSP. Доменные
службы Active Directory повышают эффективность управления идентификацией
для персональных и корпоративных устройств.
Также в состав серверной операционной системы Windows Server 2016
входит служба для проверки подлинности клиентских приложений, таких как
SharePoint и Exchange ActiveSync. За счет оболочки Power Shell 5.0 в серверной
операционной системе Windows Server 2016 поддерживается работа с новыми
классами и функциями безопасности.
Администратором ООО «РН-Эксплорейшн» применяются программно-
определяемые сети, которые позволяют выполнять динамическую сегментацию
и защиту от нагрузок Azure. Также существует возможность управления стеком
сетей SDN и его развертывание с использованием диспетчера виртуальных
машин системного центра.
41
В состав серверной операционной системы Windows Server 2016 входят
новые защищенные виртуальные машины Shielded Virtual Machine, работающие
на базе виртуального сервера Hyper-V и обеспечивающие защиту.
К основным функциям защищенных виртуальных машин Shielded Virtual
Machine относится:
- работа в режиме Encryption Supported, позволяющего поддерживать
функции шифрования диска и трафика Live Migration, обеспечить удобство для
администрирования структуры и работы с консолью виртуальной машины, а
также через Power Shell Direct;
- поддерживать механизмы преобразования не защищенных виртуальных
машин, в том числе реализовать задачи по автоматическому шифрованию диска;
- возможность переключения в режим Attestation и работа в Host Guardian
Service;
- выполнение диагностики полного цикла с использованием Windows
Power Shell, определение случаев неправильной конфигурации или исправление
ошибок в Hyper-V и Host Guardian Service;
- восстановление данных, устранение неполадок и обеспечение
нормального режима работы:
- поддержка технологий Host Guardian Service и Host Guardian Service при
работе с объектами Active Directory.
Для обновления антивирусного обеспечения администратором ООО «РН-
Эксплорейшн» применяется технология Windows Server Antimalware. Также она
позволяет обеспечить защиту персонального компьютера без применения
интерфейса пользователя.
Технология Control Flow Guard (CFG) применяется администратором для
обеспечения безопасности платформы, борьбы с уязвимостями, приводящими к
нарушению памяти.
В состав серверной операционной системы Windows Server 2016 входит
технология Technical Preview 5, позволяющая упростить, уменьшить масштаб
Storage Spaces Direct. Поддержка технологии Storage Spaces Direct создает
возможность администратору ООО «РН-Эксплорейшн» расширения кластеров
