54
- процессоры должны поддерживать технологию многопоточного
выполнения команд (Hyper-threading), не менее двух потоков на каждом ядре
процессора;
- должно быть предусмотрено не менее 24 слотов для установки модулей
памяти DIMM и установлено не менее 128 ГБ оперативной памяти типа DDR4-
2666;
- количество слотов жестких дисков: не менее 10, форм-фактор 2,5” с
возможностью горячей замены, с поддержкой как HDD, так и NVMe SSD;
9.2. Платформа должна поддерживать возможность установки не менее 2
твердотельных накопителей типа SATA M.2. Число установленных дисков – не
менее 4, емкостью не менее 1200 ГБ каждый, со скоростью вращения шпинделя
не менее 10 000 оборотов в минуту, с возможностью горячей замены. Все диски
должны быть доступны с передней панели сервера для удобства замены и
обслуживания;
9.3. В платформе должно быть установлено не менее одного контроллера
RAID, контроллер должен быть установлен в специально выделенный слот и не
занимать слот PCIe в райзер-плате платформы. Контроллер RAID должен
обладать пропускной способностью не менее 12 Гбит/с, и иметь не менее 2 ГБ
кэш-памяти, поддерживать организацию массивов уровней JBOD, 0, 1, 10, 5, 50,
6, 60;
9.4. Платформа должна поддерживать возможность установки сетевого
адаптера, с технологией FCoE и 10 /25/40/100Гб/сек Ethernet;
9.5. Платформа должна иметь сетевые адаптеры со следующими портами:
- не менее 4 портов RJ-45 Ethernet 1 Гб/сек.;
- не менее 4 портов SFP+ Ethernet 10 Гб/сек.;
9.5. Платформа должна поддерживать возможность установки не менее
одного QSFP+ конвергентного адаптера ввода-вывода от производителя
сервера с поддержкой технологий 40 GbE/FC/FCoE в специально выделенный
слот mLOM;
55
9.3. В платформе должна быть предусмотрена возможность разделения на
«виртуальные» адаптеры и предоставления операционной системе и среде
виртуализации до 256 независимых интерфейсов, с отдельной конфигурацией
политик качества обслуживания, с возможностью автоматического
переключения между физическими портами в случае сбоя (failover) прозрачно
для операционной системы;
9.4. В платформе должно присутствовать не менее 2 слотов x16 PCIe Gen
3;
9.5. Платформа должна иметь резервированную систему охлаждения и
поддерживать до двух резервируемых блоков электропитания от сети
переменного тока с возможностью горячей замены;
9.6. Платформа должна быть укомплектована не менее, чем двумя
блоками питания мощностью не менее 770 Вт. Каждый;
10) Элементы задней панели:
- не менее 1 (одного) отсека для установки модульных mLOM адаптеров
ввода-вывода;
- не менее двух встроенных портов с пропускной способностью не менее
1Гбит/с для подключения сервера к сетевой инфраструктуре;
- не менее одного DB-15;
- не менее 1 (одного) последовательного порта,
- не менее 1 (одного) выделенного интерфейса для интегрированной
системы удаленного управления и мониторинга с пропускной способностью не
менее 1 Гбит/с;
- не менее 1 (одного) LED-индикатора, используемого для
идентификации сервера в стойке.
- форм-фактор для размещения в стойку 19", высота не более 1U.
Платформа должна быть укомплектована рельсами для монтажа в стойку;
11) Диапазон рабочих температур платформы должен составлять от 10 до
35°C при допустимой влажности воздуха от 10 до 90%;
56
12) Платформа должна быть интегрирована с системой удаленного
управления и мониторинга с выделенным сетевым интерфейсом, имеющим
пропускную способность не менее 1 Гбит/с.;
13) Система удаленного управления и мониторинга должна обеспечивать
следующие функции управления и мониторинга:
- удаленная перезагрузка, включение/выключение сервера;
- архивирование аппаратных событий для диагностики неисправностей
сервисной службой;
- удаленная загрузка операционной системы сервера при помощи
виртуальной дискеты, ISO образа, а также с виртуальных CD/DVD-устройств;
графическая консоль (Virtual KVM или эквивалент);
- возможность удаленной настройки контроллера дисковой подсистемы
для организации массивов RAID;
- обновление аппаратного обеспечения сервера посредством единого iso-
образа, содержащего микропрограммы последних версий для всех обновляемых
аппаратных компонентов;
- поддержка HTML 5.
14) Платформа должна поддерживать работу с операционными
системами Microsoft Windows, Red Hat Enterprise Linux (RHEL), SUSE Linux
Enterprise, VMware vSphere, Citrix XenServer.
3.2. Модернизация телекоммуникационной сети центра
На основании сформированных требований в техническом задании на
модернизацию телекоммуникационной сети КГБУЗ ККМИАЦ выполним выбор
аппаратного и программного обеспечения.
Для организации видеоконференцсвязи необходимо увеличить
вычислительные мощности телекоммуникационной сети и установить систему
Cisco Integrated Management Controller UCSC-C220-M3S (16 CPU x 2,399 GHz,
Intel(R) Xeon(R) CPU E5-2665 0 @ 2.40GHz, 63,93 GB ОЗУ, 922,00 GB
Datastore).
57
В основе системы Cisco Integrated Management Controller UCSC-C220-
M3S находятся центральное устройство Cisco UCS 6248UP и Cisco UCS 620
Series Fabric Interconnects.
Центральное устройство Cisco UCS 6248UP относится к устройству,
которое устанавливается вверху стойки и обеспечивает подключение Ethernet и
Fibre Channel для всех серверов. В этом случае серверы подключаются к
центральному устройству, которое в свою очередь взаимодействует с LAN или
SAN сетью. Это устройство позволяет подключить серверы UCS к 10 Gigabit
Ethernet сетям и предоставить консолидированные средства подключения к
высокопроизводительным сетям.
К общим характеристикам центрального устройства Cisco UCS 6248UP
относится [39]:
- корпус, установленный в монтажную стойку 1RU;
- 2 блока питания и 2 вентилятора для охлаждения;
- 32 фиксированных порта Ethernet со скоростью передачи данных 10
Гбит/с.
Центральное устройство Cisco UCS 6248UP имеет собственный
интерфейс и интерфейс для модулей расширения. Передняя панель включает в
свой состав индикаторы для контроля работы устройства.
Технические характеристики центрального устройства Cisco UCS 6248UP
приведены в таблице 3.
Таблица 3 – Технические характеристики центрального устройства
Cisco UCS 6248UP
Параметр
Характеристика
Физические параметры
высота 44 мм, ширина 439 мм, глубина
749 мм
Вес
15,88 кг
Температура эксплуатации
от 0
0
С до 40
0
С
Влажность
от 5% до 95%
Входное напряжение переменного тока
от 90В до 264В
Выходная частота переменного тока
от 50 Гц до 60 Гц
Выходное напряжение источника
питания
12В
58
Унифицированная среда Cisco UCS 620 Series Fabric Interconnects
позволяет объединить в единую систему системы хранения данных и средства
виртуализации.
Система Cisco UCS 620 Series Fabric Interconnects относится к системам
корпоративного класса и представлена в виде интегрируемой, масштабируемой
платформы, включающей несколько шасси, которые объединяются в ресурсы.
В качестве системы для организации видеоконференций необходимо
выбрать терминал групповой видеосвязи Cisco SX80, который позволяет
организовать видеосвязь в переговорных комнатах и конференц-залах.
Основным преимуществом использования терминала Cisco SX80 является
высокое качество передачи видео и аудио, а также возможность подключения
удаленного докладчика.
План помещения для организации видеоконференцсвязи КГБУЗ
ККМИАЦ приведен в приложении В. Предложенная конфигурация помещения
для проведения видеоконференций КГБУЗ ККМИАЦ может включать от 20 до
40 человек.
Для организации видеоконференцсвязи с помощью терминала Cisco SX80
рекомендуем специалистам КГБУЗ ККМИАЦ использовать систему Cisco
Speaker Track 60 и камеру Cisco Prescience 60.
Центральным элементом в системе видеоконференцсвязи КГБУЗ
ККМИАЦ будет выступать терминальный сервер Cisco SX80, к которому будут
подключаться все остальные элементы системы.
Сервером Cisco SX80 поддерживается работа с протоколами SIP и H.323
и он может работать как в автономном режиме, так и под управлением системы
Cisco Unified Communication Manager (UCM). Сервер производит функции по
сбору многоточечных конференций с обеспечением качества связи HD.

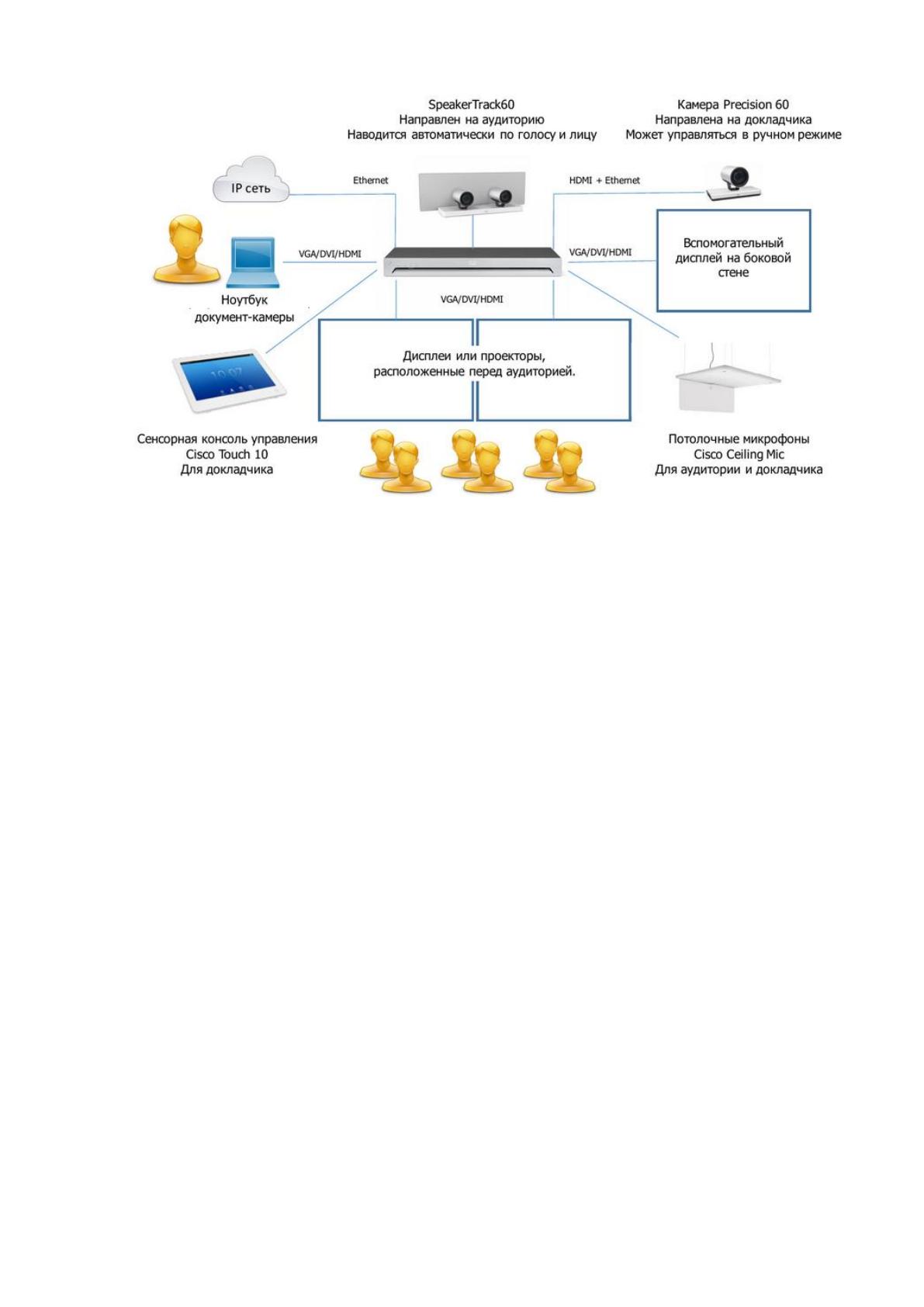

Предлагаемая схема организации видеоконференцсвязи КГБУЗ ККМИАЦ
приведена на рисунке 19.
59
Рисунок 19 – Предлагаемая схема организации
видеоконференцсвязи КГБУЗ ККМИАЦ
В качестве средств отображения необходимо использовать проектор и
дисплеи, которые подходят под помещения для организации конференции, а
также подключать средства для отображения на входы HDMI, DMI.
Для повышения удобства работы специалистам КГБУЗ ККМИАЦ
необходимо использовать потолочные микрофоны без прокладки аудио
кабелей.
Для удаленных пользователей будет создана возможность просмотра
изображения, а также транслируемых материалов во время
видеоконференцсвязи.
Для управления системой на рабочем столе необходимо разместить
сенсорную панель Cisco Touch 10, которая позволяет подключаться к
видеоконференции и управлять видео вызовами, контролировать отображения
презентаций из различных источников.
Для подключения удаленных участников необходимо оснастить
помещение интерактивными средствами в режиме видеосвязи. Для работы с
удаленными участниками необходимо использовать протоколы передачи
60
данных SIP, H.323, а также алгоритмы кодирования видео H.263, H.264, H.265
[22, c. 46].
Терминальный сервер Cisco SX80 поддерживает набор номеров в
формате IPX и позволяет осуществлять вызовы, как во внутренней сети, так и
через сеть Интернет.
Для управления системой видеоконференцсвязи специалистам КГБУЗ
ККМИАЦ необходимо использовать облачную инфраструктуру VMware
vSphere и систему Cisco WebEx Meetings Server, которая представлена в виде
виртуализированного защищенного решения для организации
видеоконференции, которая размещается внутри телекоммуникационной сети
[26, c. 69].
Облачную инфраструктуру VMware vSphere применяют для
консолидации и оптимизации IT-оборудования. Она позволяет сократить
расходы на обеспечение безопасности данных и аварийного восстановления
данных за счет входящих в ее состав модели always-on IT.
Облачная инфраструктура VMware vSphere относится к платформе
виртуализации для создания облачных инфраструктур. В ней поддерживается
стабильная работа бизнес-приложений и механизмы реагирования на
различные требования телекоммуникационной сети. Облачная инфраструктура
VMware vSphere позволяют ускорить процесс переноса существующего центра
обработки данных в вычислительное облако, выполняет функции подключения
к совместимым общедоступным облакам, тем самым формируя основу для
работы в гибридной облачной среде.

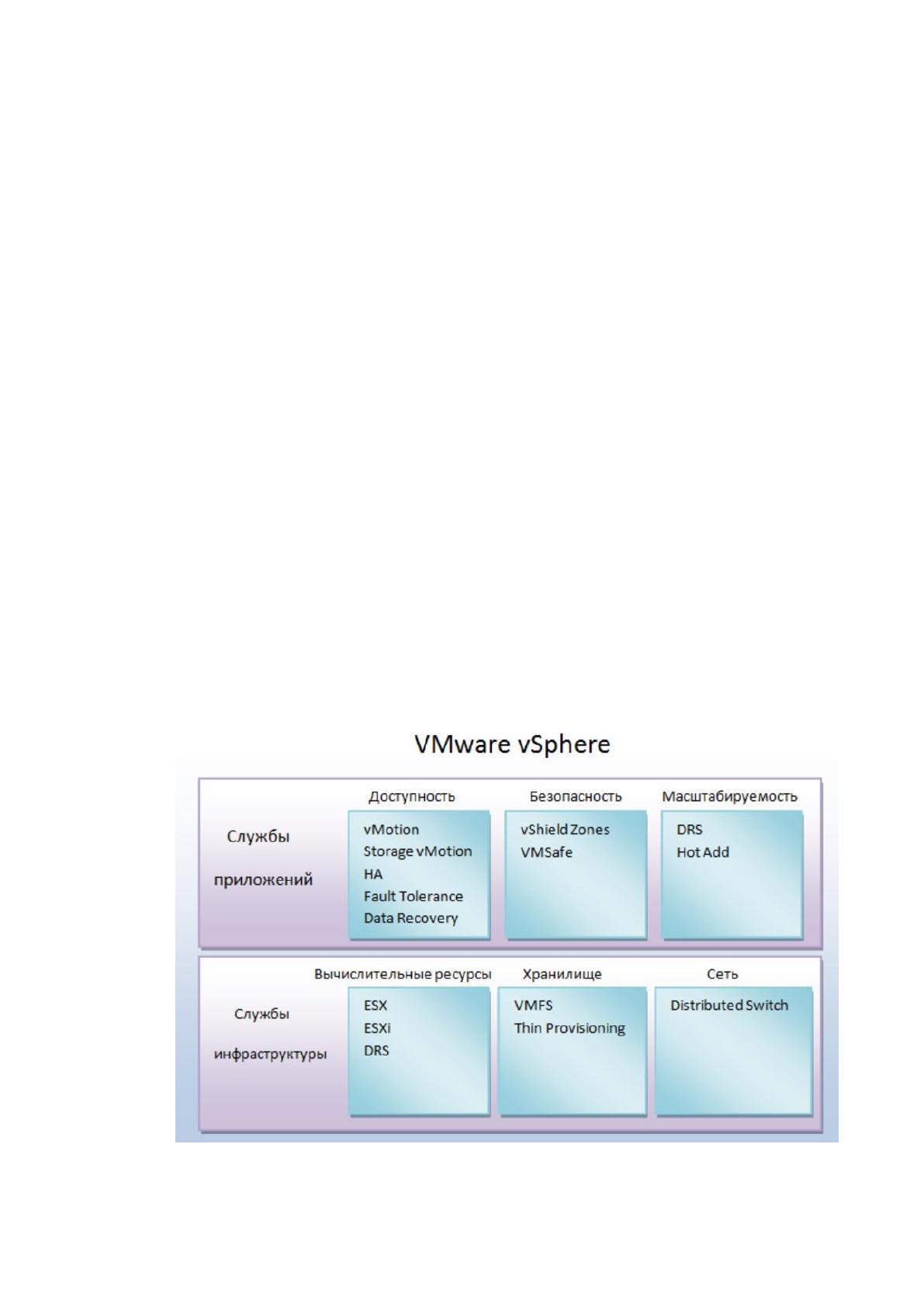

Характеристика технологий, входящих в облачную инфраструктуру
VMware vSphere приведена в таблице 4.
61
Таблица 4 – Характеристика технологий, входящих в облачную
инфраструктуру VMware vSphere
Технологии
Описание
Технология SDRS
Позволяет в автоматическом режиме осуществлять
миграцию виртуальных машин между хранилищами данных.
Процесс миграции осуществляется в реальном режиме
времени без остановки виртуальной машины
Технология vSAN
Применяется для работы с локальными дисками серверов
виртуализации и как общее хранилище кластера. В этом
случае на базе локальных дисков производится сбор
хранилища, которое в дальнейшем доступно всем хостам
кластера
Технология VDS
Распределительный виртуальный свитч. По умолчанию
создаются стандартные свитчи, которые конфигурируются
на каждом холсте по отдельности
Технология vFRC
Технология кэширования дисковых данных виртуальных
машин. Она позволяет объединить диски SSD в vFRC пул
Для управления системой видеоконференцсвязи необходимо
использовать систему унифицированных коммуникаций и организации
видеоконференций. В качестве системы унифицированных коммуникаций
рекомендуем выбрать программный продукт Cisco WebEx Meetings Server.
В состав программного обеспечения VMware vSphere входят следующие
службы:
- гипервизор VMware vSphere ESX, представленный в виде проверенного
надежного высокопроизводительного уровня виртуализации. Он выполняет
функции совместимости аппаратных ресурсов виртуальных машин и
поддержки производительности с высокой пропускной способностью;
- технология виртуальной симметричной многопроцессорной обработки
данных vSphere SMP, позволяющая использовать мощность виртуальной
машины, включающей до 8 виртуальных центральных процессоров;
- виртуальное оборудование VMware, поддерживающее оперативное
запоминающее устройство с объемом 1ТБ и различное оборудование такое, как
процессоры для работы с трехмерной графикой и USB-устройства;
- файловая система vSphere VMFS5, позволяющая виртуальным машинам
получить общий доступ к устройствам хранения. Она выступает основой для
работы таких компонентов, как vSphere Storage vMotion и VMware vSphere;
62
- API-интерфейс хранилища vSphere для интеграции с различным
программным обеспечением по защите данных;
- vSphere Storage SIM Provisioning для динамического распределения
общего хранилища и обеспечения многоуровневой стратегии данных и
сокращения расходов на 50%.
В состав приложений программного обеспечения VMware vSphere входят
[34, c. 40]:
- программный продукт VMware vSphere vMotion для переноса
работающих виртуальных машин на сервера без остановки работы
пользователей;
- программный продукт vSphere High Availability (HA) для
автоматического запуска приложений в случае отказа оборудования или
операционной системы;
- программные продукты для добавления виртуальных хранилищ и
сетевых устройств, а также виртуальных хранилищ к виртуальным машинам.
Структура облачной платформы VMware vSphere приведена на рисунке
20.
Рисунок 20 – Структура облачной платформы VMware vSphere
63
К службам управления программным обеспечением VMware относятся:
- агент VMware vCenter для поддержки работы с узлами vSphere и
выполнения централизованного управления виртуальными машинами и узлами;
- vSphere Update Manager для автоматизации процессов отслеживания
исправлений и обновлений платформы VMware vSphere, а также приложений и
операционных систем, запущенных на виртуальных машинах VMware;
- VMware vCenter Converter для администрирования и преобразования
физических серверов в виртуальные машины;
- Web Client vSphere для управления основными возможностями системы
в удаленном режиме времени.
К дополнительным продуктам vSphere относится VMware vCenter для
унифицированного управления виртуальной инфраструктурой и
предоставления доступа к другим возможностям программного обеспечения
VMware.
В виртуальной среде Cisco WebEx Meetings Server сочетаются функции
для передачи аудио, видео и проведения web-конференцсвязи. С помощью
программного продукта Cisco WebEx Meetings Server повышается
производительность работы и скорость передачи данных [28, c. 65].
Кроме этого, виртуальная среда Cisco WebEx Meetings Server позволяет
обеспечивать высокую защиту данных и конфиденциальность при организации
работы в сети Интернет.
К основным возможностям виртуальной среды Cisco WebEx Meetings
Server относятся:
- обеспечение высокого уровня конфиденциальности и безопасности
данных с помощью технологии конференцсвязи Cisco WebEx и межсетевого
экрана;
- расширение функциональных возможностей Cisco Unified
Communication Manager за счет включения в него инструментов
мультимедийной конференцсвязи;
