64
- повышение производительности совместной работы сотрудников с
помощью технологий аудио, видео и web-конференцсвязи;
- управление средой конференцсвязи с помощью панели Cisco WebEx
Administration.
Виртуальная среда Cisco WebEx Meetings Server поддерживает работу с
серверами Х86 и программным обеспечением VMware 5.0. В основе
виртуальной среды находится технология быстрого предоставления сервисов
пользователям. Также возможно развертывание инвертированного прокси-
сервера с внутренним межсетевым экраном.
Виртуальная среда Cisco WebEx Meetings Server включает механизм
перенаправления портов, что позволяет минимизировать количество открытых
и внешних портов межсетевых экранов [27, c. 79].
Для управления системой используется специальная информационная
web-панель администратора, которая загружается в режиме реального времени
и отражает различные статистические отчеты по использованию ресурсов во
время проведения видеоконференцсвязи.
Информационная web-панель администратора Cisco WebEx Meetings
Server приведена на рисунке 21.
65

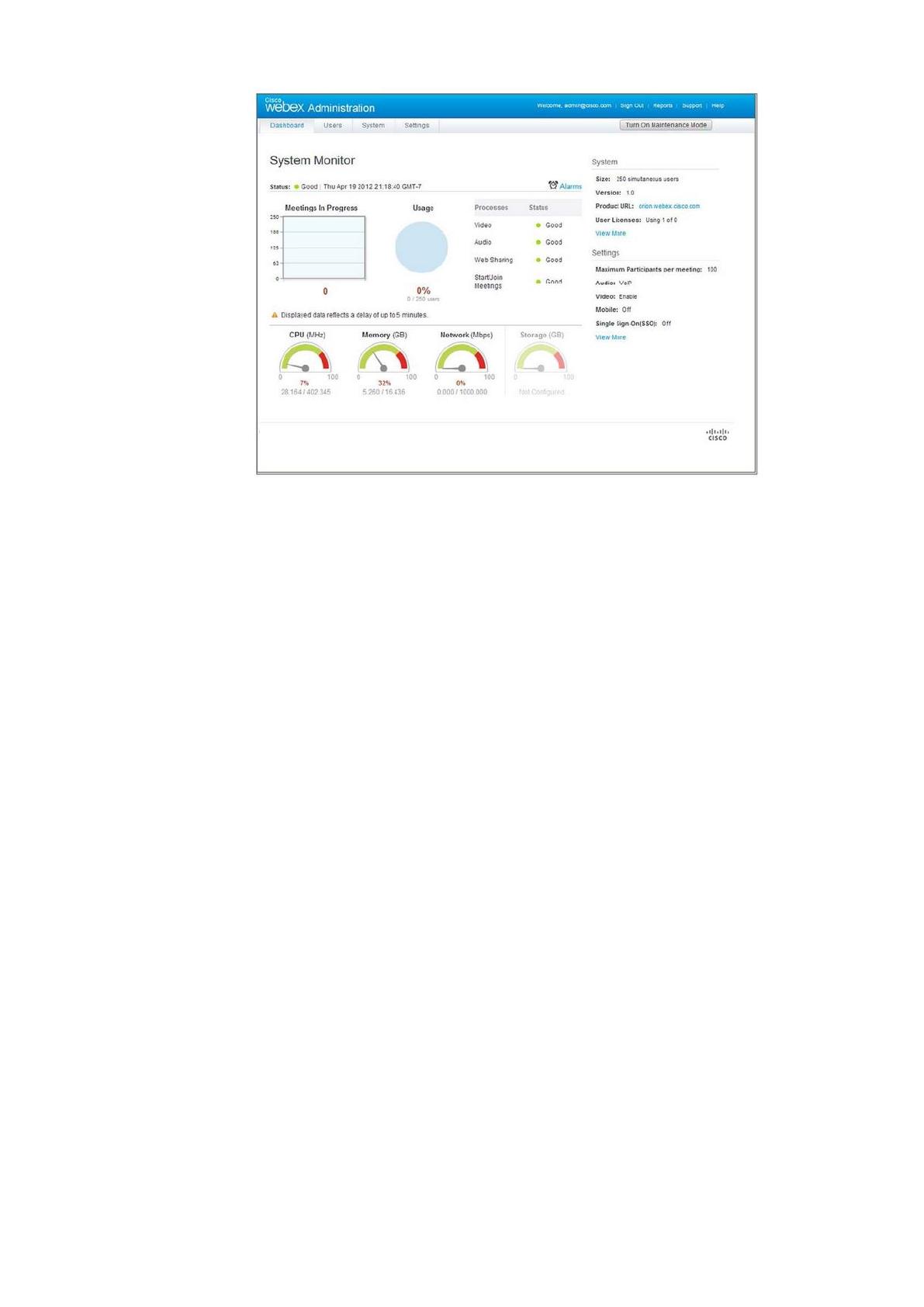

Рисунок 21 – Информационная web-панель администратора Cisco
WebEx Meetings Server
К преимуществам системы Cisco WebEx Meetings Server относятся:
- обеспечение физической безопасности сервера Cisco WebEx Meetings
Server, который устанавливается за межсетевым экраном;
- шифрование потоков данных конечных пользователей в соответствии с
отраслевыми стандартами;
- шифрование передаваемых потоков данных между виртуальными
серверами Cisco WebEx Meetings Server.
Для защиты данных в состав виртуальной среды Cisco WebEx Meetings
Server входит технология Cisco UCM. Дополнительные возможности в
виртуальной среде создают технологии, позволяющие интегрировать функции
высококачественной аудио, конференцсвязи call in, call me, Voice over IP
(VoIP), гибридного аудио (VoIP и PSTN) [30, c. 22].
Кроме этого, виртуальная среда поддерживает возможность проведения
онлайновых совещаний с помощью мобильных устройств, организацию
двухсторонней видеоконференцсвязи с использованием iPad 2.0. и выше.
66
3.3. Расчет технико-экономического эффекта от модернизации
телекоммуникационной сети центра
Выполним расчет технико-экономического эффекта от модернизации
телекоммуникационной сети центра.
На первоначальном этапе выполним планирование затрат на
модернизацию телекоммуникационной сети КГБУЗ ККМИАЦ и включение в
нее системы видеоконференцсвязи. Для расчета капитальных затрат будем
использовать следующую формулу:
,
МПОАО
КККК
(1)
где
К
- сумма капитальных затрат, руб.;
АО
К
- затраты на покупку аппаратного обеспечения, руб.;
ПО
К
- стоимость программного обеспечения, руб.;
М
К
– стоимость монтажа, руб.
Затраты на покупку аппаратного обеспечения будут включать затраты на
покупку системы Cisco Integrated Management Controller UCSC-C220-M3S (16
CPU x 2,399 GHz, Intel(R) Xeon(R) CPU E5-2665 0 @ 2.40GHz, 63,93 GB ОЗУ,
922,00 GB Datastore), включающей центральное устройство Cisco UCS 6248UP
и Cisco UCS 620 Series Fabric Interconnects.
Также необходимо предусмотреть затраты на организацию
видеоконференцсвязи на базе КГБУЗ ККМИАЦ.
Планирование затрат на покупку аппаратного обеспечения для
организации видеоконференцсвязи КГБУЗ ККМИАЦ, приведён в таблице 5.
67
Таблица 5 – Планирование затрат на покупку аппаратного
обеспечения для организации видеоконференцсвязи КГБУЗ
ККМИАЦ
Оборудование
Кол-во, ед.
Цена,
руб.
Стоимость,
руб.
Центральное устройство Cisco
UCS 6248UP
1
120000
120000
Система Cisco UCS 620 Series
Fabric Interconnects
1
85000
85000
Терминал Cisco SX80 в комплекте
с системой Cisco Speaker Track 60
и сенсорной консолью Cisco Touch
10
1
60000
60000
Всенаправленный микрофон Cisco
SX80
2
3000
6000
Кабель-удлинитель для
микрофона
2
1000
2000
Потолочный микрофон Cisco
Ceiling Mic Gen2
3
2500
7500
Камера Cisco Precision 60
1
3000
3000
Монтажная рамка для камеры
Cisco Precision 60
1
1500
1500
Всего:
285000
Таким образом, затраты на покупку аппаратного обеспечения для
организации видеоконференцсвязи КГБУЗ ККМИАЦ составят 285000 руб.
На следующем этапе выполним планирование затрат на покупку
программного обеспечения для организации видеоконференцсвязи КГБУЗ
ККМИАЦ с помощью таблицы 6.
Таблица 6 – Планирование затрат на покупку программного обеспечения
для организации видеоконференцсвязи КГБУЗ ККМИАЦ
Виды программного обеспечения
Сумма, руб.
Гипервизор VMware vSphere ESX
25000
Сервисная служба vSphere SMP
20000
Виртуальное оборудование VMware
15000
Файловая система vSphere VMFS5
10000
API-интерфейс хранилища vSphere
5000
Служба vSphere Storage SIM Provisioning
8000
Программный продукт VMware vSphere vMotion
12000
Программный продукт vSphere High Availability (HA)
14000
68
Программные продукты для добавления виртуальных хранилищ и
сетевых устройств
25000
Агент VMware vCenter
10000
Служба управления vSphere Update Manager
5000
Служба управления VMware vCenter Converter
4000
Служба управления Web Client vSphere
2000
Виртуальная среда Cisco WebEx Meetings Server
5000
Всего:
160000
Таким образом, затраты на покупку программного обеспечения для
организации видеоконференцсвязи КГБУЗ ККМИАЦ составили 160000 руб.
На монтаж сегмента для организации видеоконференцсвязи центра
выделяем сумму 50000 руб.
На основании выполненного планирования рассчитаем общую сумму
капитальных затрат на модернизацию телекоммуникационной сети КГБУЗ
ККМИАЦ:
.49500050000160000285000 рубК
Следовательно, сумма капитальных затрат на модернизацию
телекоммуникационной сети КГБУЗ ККМИАЦ составит 495000 руб.
На следующем этапе выполним планирование эксплуатационных
расходов на модернизацию телекоммуникационной сети КГБУЗ ККМИАЦ. Для
этого будем использовать следующую формулу:
,
.наклэлрасхзпэкс
РРРРР
(2)
где
экс
Р
- сумма эксплуатационных затрат, руб.;
зп
Р
- затраты на выплату заработной платы, руб.;
расх
Р
- затраты на расходные материалы, руб.;
эл
Р
- затраты оплату на электроэнергии, руб.;
.накл
Р
- накладные затраты, руб.
В состав затрат на выплату заработной платы будут входить затраты на
оплату труда за обслуживание системы видеоконференцсвязи, которое будет
выполняться администратором телекоммуникационной сети КГБУЗ ККМИАЦ
69
и контроль работы облачной платформы VMware vSphere и виртуальной среды
Cisco WebEx Meetings Server, что будет выполняться программистом.
Выполним планирование затрат на выплату заработной платы для
обслуживания предложенной системы видеоконференцсвязи с помощью
таблицы 7.
Таблица 7 – Планирование затрат на выплату заработной платы
для обслуживания предложенной системы видеоконференцсвязи
Статья затрат
Сумма, руб. в
месяц
Сумма, руб. в
год
Оплата заработной платы администратору
32000
384000
Надбавка за обслуживание аппаратного
обеспечения системы видеоконференцсвязи
6000
72000
Оплата заработной платы программисту
30000
360000
Надбавка за контроль работы виртуальной среды
5000
60000
Всего:
-
876000
Таким образом, затраты на оплату труда составят 876000 руб.
Затраты на расходные материалы для организации системы
видеоконференцсвязи КГБУЗ ККМИАЦ принимаем в размере 20000 руб.
На следующем этапе выполним расчет затрат на электроэнергию.
По данным КГБУЗ ККМИАЦ стоимость за 1 кВт/час составляет 3,08
рубля. Расчет затрат на электроэнергию в год приведен в таблице 8.
Таблица 8 – Расчет затрат на электроэнергию
Оборудование
Затраты на
электроэнергию, кВт/ч в
год
Затраты на
электроэнергию,
руб. в год
Центральное устройство Cisco
UCS 6248UP
500
1540
Система Cisco UCS 620 Series
Fabric Interconnects
400
1232
Терминал Cisco SX80 в
комплекте с системой Cisco
Speaker Track 60 и сенсорной
консолью Cisco Touch 10
520
1601,6
Всенаправленный микрофон
Cisco SX80
50
154
Потолочный микрофон Cisco
Ceiling Mic Gen2
70
215,6
Камера Cisco Precision 60
60
184,8
Всего:
4928
70
Таким образом, затраты на электроэнергию для организации системы
видеоконференцсвязи КГБУЗ ККМИАЦ составят 4928 руб.
Накладные затраты принимаем в размере 6000 руб.
Тогда сумма эксплуатационных расходов для организации системы
видеоконференцсвязи КГБУЗ ККМИАЦ составит:
.9069286000492820000876000 рубР
экс
Общая сумма затрат на организацию системы видеоконференцсвязи
КГБУЗ ККМИАЦ составит:
495000 + 906928 = 1401928 руб. или 1401,93 тыс. руб.
Предполагаем, что организация системы видеоконференцсвязи позволит
КГБУЗ ККМИАЦ в первый год увеличить прибыль на 2100 тыс. руб., а во
второй на 2200 тыс. руб.
Для расчета экономической эффективности будем использовать метод
чистой приведенной стоимости.
Исходные данные для расчета экономической эффективности приведены
в таблице 9.
Таблица 9 – Исходные данные для расчета экономической
эффективности
Показатель
2019 г.
2020 г.
Входные денежные потоки
Прогнозируемая прибыль от
модернизации
телекоммуникационной сети
2100
2200
Всего
2100
2200
Исходные денежные потоки
Собственный капитал
1401,93
0
Налоги
378
396
Всего:
1779,93
396
На основании данных приведенных в таблице 9 определим показатель
чистого дисконтированного потока по формуле:
71
T
t
t
tt
d
СRNPV
0
)1(
1
)(
, (3)
где
t
R
- сумма доходов от модернизации телекоммуникационной сети
КГБУЗ ККМИАЦ, руб.;
t
С
- сумма расходов от модернизации телекоммуникационной сети
КГБУЗ ККМИАЦ, руб.;
Т
- соответствующие годы проекта,
d
- ставка дисконтирования.
..62,1410
25,01
3962200
25,01
93,17792100
21
рубтысNPV
Поскольку
0NPV
, то модернизация телекоммуникационной сети
КГБУЗ ККМИАЦ является целесообразной.
Среди показателей эффективности также относится внутренняя норма
рентабельности, которая определяется по формуле:
12
21
1
1
ii
NPVNPV
NPV
iIRR
(4)
где
1
i
– ставка дисконта при
0NPV
;
2
i
– ставка дисконта при
0NP V
;
1
NPV
– показатель чистой приведенной стоимости при
1
i
;
2
NPV
– показатель чистой приведенной стоимости при
2
i
.
Определим показатель чистого дисконтированного потока при ставке
дисконта 30%:
..66,1313
30,01
3962200
30,01
93,17792100
21
рубтысNPV
На основании этого определим внутреннюю норму рентабельности:
%.21,982530
66,131362,1410
62,1410
25
IRR
Также определим срок окупаемости от модернизации
телекоммуникационной сети КГБУЗ ККМИАЦ:
72
.65,0
25,01
2200
25,01
2100
25,01
396
25,01
1779,93
T
21
21
OK
месяцевгода
Расчет технико-экономического эффекта от модернизации
телекоммуникационной сети центра указывает на возможность реализации
предложенных мероприятий в КГБУЗ ККМИАЦ.
Таким образом, на основании сформированных требований в
техническом задании на модернизацию телекоммуникационной сети КГБУЗ
ККМИАЦ был выполнен выбор аппаратного и программного обеспечения.
Для организации видеоконференцсвязи было предложено увеличить
вычислительные мощности телекоммуникационной сети и установить систему
Cisco Integrated Management Controller UCSC-C220-M3S (16 CPU x 2,399 GHz,
Intel(R) Xeon(R) CPU E5-2665 0 @ 2.40GHz, 63,93 GB ОЗУ, 922,00 GB
Datastore).
В основе системы Cisco Integrated Management Controller UCSC-C220-
M3S находятся центральное устройство Cisco UCS 6248UP и Cisco UCS 620
Series Fabric Interconnects.
Центральное устройство Cisco UCS 6248UP относится к устройству,
которое устанавливается вверху стойки и обеспечивает подключение Ethernet и
Fibre Channel для всех серверов. В этом случае серверы подключаются к
центральному устройству, которое в свою очередь взаимодействует с LAN или
SAN сетью. Это устройство позволяет подключить серверы UCS к 10 Gigabit
Ethernet сетям и предоставить консолидированные средства.
Для организации видеоконференцсвязи с помощью терминала Cisco SX80
рекомендуем специалистам КГБУЗ ККМИАЦ использовать систему Cisco
Speaker Track 60 и камеру Cisco Prescience 60.
Центральным элементом в системе видеоконференцсвязи КГБУЗ
ККМИАЦ будет выступать терминальный сервер Cisco SX80, к которому будут
подключаться все остальные элементы системы.
73
Для управления системой видеоконференцсвязи рекомендуем
специалистам КГБУЗ ККМИАЦ использовать облачную инфраструктуру
VMware vSphere и систему Cisco WebEx Meetings Server, которая представлена
в виде виртуализированного защищенного решения для организации
видеоконференции, которая размещается внутри телекоммуникационной сети.
Оценка эффективности предложенных мероприятий указывает на
целесообразность их внедрения в деятельность КГБУЗ ККМИАЦ.
