двух подъездные. Секции I, II и IV имеют компактный план
прямоугольной конфигурации c консольно-выступающими остеклёнными
балконами, начиная со второго этажа. Секция III – угловая, рисунок 2.

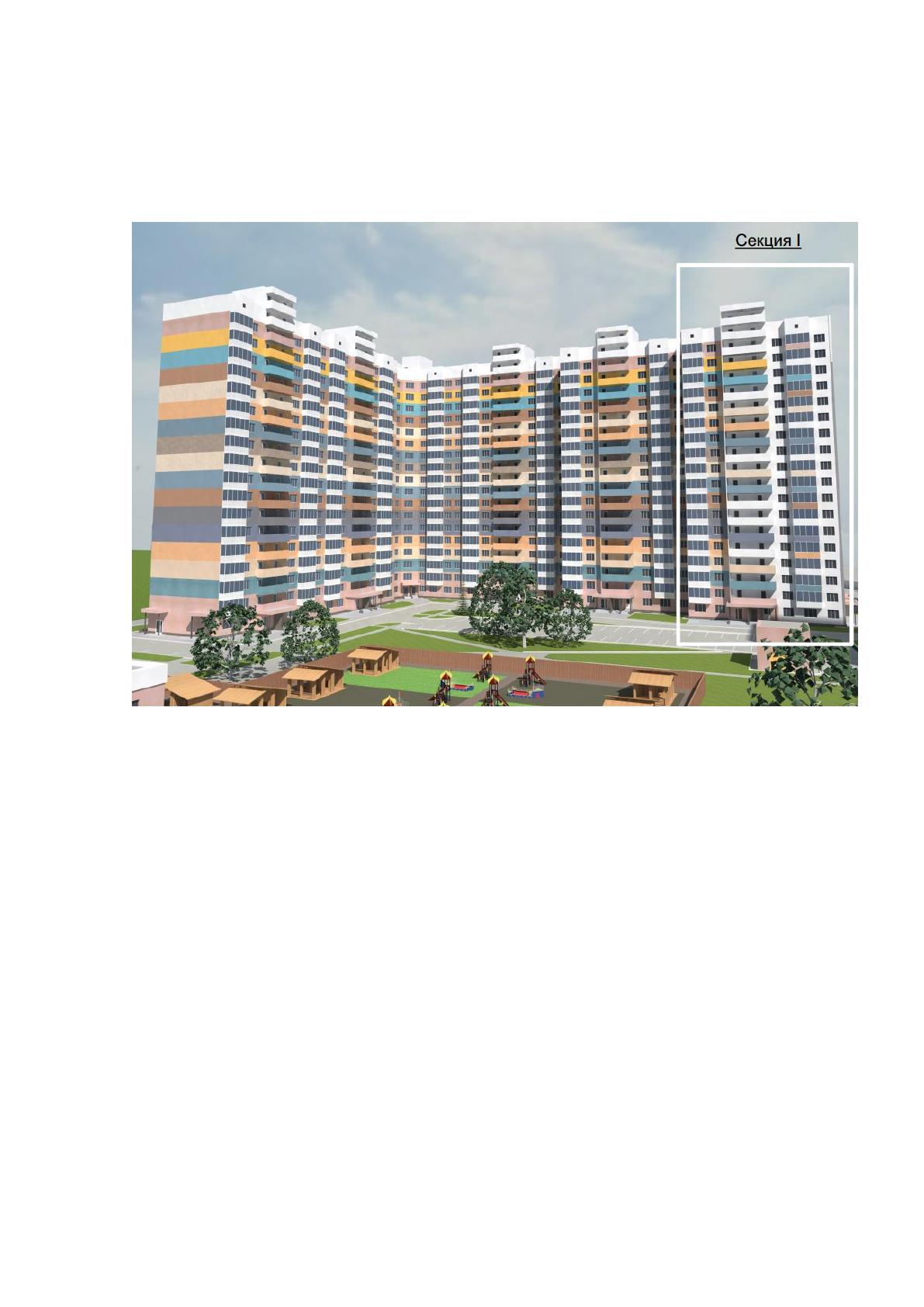

Рисунок 2 – Внешний вид дома
Лестнично-лифтовые узлы расположены на северном и западном
фасадах.
В угловом подъезде секции Ш лестничная клетка выходит на
восточный фасад, а лифтовой узел находится в центральной части секции
во внутреннем углу здания. Однокомнатные квартиры и инсолируемые
комнаты двухкомнатных и трёхкомнатных квартир ориентированы на юг
или восток. Двух и трёхкомнатные квартиры ориентированы на две
стороны горизонта, что обеспечивает сквозное или угловое проветривание.
Машинные помещения лифтов, находящееся на кровле, придают
зданию силуэт.
37
Здание имеет техподполье с отдельным выходом, окнами
дымоудаления и окнами-продухами. Индивидуальные тепловые пункты,
электрощитовые и водопроводные насосные станции с противопожарными
насосами имеют отдельные входы.
На каждом этаже, начиная со второго, запроектировано от 4 до 6
квартир, выходящих на лестничную клетку типа Н1. В доме
запроектированы пассажирские лифты грузоподъемностью 1 000 и 400 кг.
По условиям ориентации по сторонам света и обеспечения
инсоляции квартир секция является широтной (частично ограниченной
ориентации).
Входная группа включает двойной тамбур, помещение консьержки
(охраны). Лифтовой холл служит вестибюлем.
Входные площадки оборудованы навесами. Планировка входной
группы обеспечивает доступность жилища для маломобильных групп
населения с учетом установленных в СНиП 35-01 требований (к
устройству пандусов при входах, входных площадок, к параметрам
тамбуров, ширине проёмов, дверей, ограждений).
Архитектурно-художественное решение (архитектурно-
художественный образ, облик) здания, выполнены в соответствии с
концепцией застройки.
Наружная отделка фасадов - тонкослойная штукатурка по системе
"Ceresit VWS". Отделка цоколя - декоративный кирпич СБ4 190х90х56
гладкий серого цвета.
Оконные блоки - пластиковый профиль белого цвета с заполнением
двухкамерными стеклопакетами, остекление балконов - пластиковый
профиль белого цвета с одинарным остеклением.
Цветом выделены горизонтальные элементы фасада, а также
горизонтальная база дома. Остеклённые балконы и незадымляемые
переходы образуют вертикальные элементы.
38
В цветовом решении фасадов используется приём контраста между
горизонтальными и вертикальными элементами. Горизонтальные полосы
яркие цветные, а вертикальные элементы, образованные квартирными
балконами - белого цвета.
В отделке используются те же цвета, как и на уже построенных
домах жилого комплекса. Добавлены новые оттенки этих же цветов.
Наиболее значимые южный и восточный фасады (они могут
просматриваться с дальних расстояний), более разнообразны по пластике,
а северный и западный фасады, образующие жилой двор более лаконичны.
На полосатых дворовых фасадах расположены цветные вертикали
переходов в лестничную клетку и вертикали квартирных балконов с
белыми экранами.
Плоскости торцевых фасадов раскрашены горизонтальными
цветными полосами. В торцах здания располагаются входы в магазины.
Центром композиции каждой секции является, расположенная на оси
симметрии лестничная клетка и входная группа.
Выступающие вертикальные элементы придают объемность
плоскостному фасаду. Элементы здания (балконы, цветовые пятна, окна)
располагаются группами. Между группами обеспечено свободное
пространство, чтобы не "потерялись" отдельные части композиции.
Все элементы фасада сбалансированы между собой. Это вызывает
ощущение покоя и уверенности. Здание является сомасштабным человеку
и окружающей застройке.
Все помещения жилого дома, кроме первого этажа выполняются с
чистовой отделкой "под ключ ". Стены и перегородки из газосиликатных
блоков и силикатного кирпича отделываются улучшенной штукатуркой.
Пазогребневые перегородки выполняются с затиркой швов.
Железобетонные стены и колонны затираются. Стены в санузлах
39
отделываются улучшенной штукатуркой цементно-песчаным раствором 15
мм.
В жилых комнатах, передних, кухнях предусмотрена оклейка
обоями. Стены санузлов окрашиваются красками для "мокрых"
помещений, а на высоту 1,8 от пола облицовываются керамической
плиткой. Стены помещений мест общего пользования окрашиваются
водоэмульсионными красками.
Полы межквартирных коридоров, комнаты уборочного инвентаря,
входных тамбуров выполняются с покрытием из керамического гранита. В
квартирах (передних, жилых комнатах, кухнях) на полы укладывается
линолеум. В санузлах на пол укладывается керамическая плитка по стяжке
с гидроизоляцией.
Потолки во всех помещениях затираются и окрашиваются
водоэмульсионными красками в белый цвет.
2.2 Обзор нормативных документов и требований к системе
электроснабжения жилых домов
В рамках выпускно вкалификационной работы необходимо провести
проектирование схемы электроснабжения восемнадцатиэтажного, шести-
подъездного жилого дома на основании строительных, технологических,
санитарно-технических чертежей и технического задания в соответствии с
требованиями действующих норм и правил, ПУЭ, ППБ, СН 357-77, СНиП
3.05.06-85. Система электроснабжения потребителей должна обеспечивать
надежную работу в нормальном режиме - при наличии напряжения от
ввода внешнего источника электроснабжения. [21]
Назначением электрической сети является надежное снабжение
потребителей электрической энергией, соответствующей требованиям
качества.
40
Нормативные акты определяют классы напряжения и максимальные
допустимые потери в сети электроснабжения, а также, категории
электроснабжения для различных типов нагрузок.
Система электроснабжения потребителей должна обеспечивать
надежную работу в нормальном режиме - при наличии напряжения от
ввода внешнего источника электроснабжения.
Применяемое в проекте оборудование должно быть
сертифицировано на территории Российской Федерации системой
стандартов ГОСТР.
Также при разработке проекта должны быть учтены требования
экологических, санитарно-гигиенических, противопожарных и других
норм, действующих на территории Российской Федерации, а именно:
Федерального закона «О техническом регулировании» №184-ФЗ
от 27.12.2002;
Федерального закона «Об обеспечении единства измерений»
№102-ФЗ от 26.06.2008;
«Правил технической эксплуатации электрических станций и
сетей Российской Федерации» 2003 г.;
«Межотраслевых правил по охране труда (правил безопасности)
при эксплуатации электроустановок. ПОТ Р М-016-2001» утвержденных
постановлением Минтруда РФ от 05.01.2001 № 3, приказом Минэнерго РФ
от 27.12.2000 № 163;
СНиП 21-01-97 (1999, с изм.2 2002) «Пожарная безопасность
зданий и сооружений»;
ГОСТ 34.201-89. КСАС. Виды, комплектность и обозначение
документов при создании автоматизированных систем;
ГОСТ 34.601-90. КСАС. Автоматизированные системы. Стадии
создания;
41
ГОСТ 2.119-73. ЕСКД. Эскизный проект. Основные положения;
ГОСТ 2.601-2006. ЕСКД. Эксплуатационные документы;
ГОСТ 12.1.030-81. Электробезопасность. Защитное заземление или
зануление;
ГОСТ 12.2.049-80. Оборудование производственное. Общие
эргономические требования.
В Российской федерации функции балансировочных компаний
выполняют дочерние предприятия РАО ЕЭС России, которые образуют
внутренний оптовый рынок электроэнергии. [1]
Первичные распределительные сети в центральных деловых районах
крупных городов состоят из подземных кабелей, которые используются
для соединения распределительных трансформаторов. В этом случае
первичная система чаще всего является радиальной, то есть представляет
собой дерево. Для дополнительной безопасности главный фидер проходит
через зону нагрузки и возвращается на подстанцию. Два конца петли
обычно соединены с подстанцией двумя отдельными автоматическими
выключателями. [11]
Контурная радиальная конфигурация обеспечивает возможность
резервного электроснабжения. Включение переключателей
секционирования приводит к радиальной конфигурации, которая
используется для нормальной работы. Когда происходит сбой в любом
месте питающего фидера, другая часть петли может использоваться для
подачи питания незатронутым клиентам. [8]
Большая часть электроэнергии в России генерируется на
паротурбинных установках. Мощность гидроэлектрических систем
составляет менее 20% от общей суммы, поскольку большинство доступных
источников для гидроэлектростанций уже разработаны. Газовые турбины
используются в незначительной степени в течение коротких периодов,
когда система несет пиковую нагрузку.
42
Газ является наиболее широко используемым топливом для паровых
установок. Но доля атомных электростанциях, работающих на уране,
постоянно растет, их строительство происходит медленно из-за трудностей
финансирования, высоких затрат на строительство, повышения требований
безопасности и общественного противодействия эксплуатации атомных
станций. [5]
Напряжение больших генераторов в энергосистеме обычно
находится в диапазоне от 10 до 35 кВ. Стандартов напряжения генераторов
не существует. Напряжение генератора повышается до уровней передачи в
диапазоне от 115 до 750 кВ.
Стандартное высокое напряжение составляет 110 и 220 кВ. Высокое
напряжение составляет 500 и 750 кВ. Сейчас проводятся исследования на
линиях сверхвысокого напряжения от 1000 до 1500 кВ. Преимущество
более высоких уровней напряжения передачи очевидно. Способность
линий передачи пропорционально квадрату напряжения.
Возможность также зависит от температурных пределов проводника,
допустимого падения напряжения, надежности и требований к
стабильности для поддержания синхронности между машинами системы.
Большинство из этих факторов зависят от длины линии. Высоковольтная
передача обычно использует воздушные линии, поддерживаемые
стальными, цементными или деревянными конструкциями. [2]
В настоящее время применение подземной передачи незначительно в
отношении общей длины линий электропередач. Это связано прежде всего
с гораздо более высокими инвестициями, а также ремонтом и
обслуживанием, стоимостью подземных работ по сравнению с воздушной
передачей. Использование подземных кабелей в основном ограничено
густонаселенными городскими районами или широкими водоемами.
Первый шаг вниз по напряжению от уровней передачи находится на
подстанциях, где напряжение составляет от 15 до 35 кВ в зависимости от
43
напряжения передачи. Некоторые промышленные потребители могут
питаться на этих уровнях напряжения. [6]
Следующим шагом вниз является напряжение на распределительной
подстанции, где напряжение на линиях электропередач, выходящих из
подстанции, колеблется от 4 до 27 кВ и обычно составляет от 6 или 10 кВ.
Большинство промышленных нагрузок поступает из первичной системы,
которая также обеспечивает распределительные трансформаторы,
обеспечивающие вторичное напряжение по однофазным трехпроводным
схемам для использования в жилых помещениях. Здесь напряжение
составляет 380 В между двумя фазными проводами и 220 В между каждым
из них и проводом нейтрали, который заземлен. [6]
Конечной целью любой энергосистемы является безопасная,
надежная, экономичная и качественная поставка электроэнергии
потребителю. Эксплуатация энергосистемы требует, чтобы надлежащее
внимание уделялось безопасности не только обслуживающего персонала,
но и потребителям.
Снабжение электроэнергией должно быть доступно там, где это
требуется потребителю. Качество поставляемой электроэнергии частично
зависит от потребления энергии пользователями. Когда существует
высокая потребность при ограниченных возможностях энергосистемы,
напряжение может отклоняться от допустимых уровней. [6]
Переключение мощного оборудования может вызвать колебания
напряжения, а также частоты. Необычно высокое и длительное
потребление может привести к перегрузке оборудования и к отключению
защитных устройств для предотвращения дальнейшего повреждения
оборудования.
Электрические нагрузки обычно группируются по четырем
категориям:
жилые
44
коммерческие
промышленные
прочие.
Жилые нагрузки - это частные и многоквартирные дома. Они
включают в себя освещение, приготовление пищи, комфортное отопление
и охлаждение, холодильники, водонагреватели, стиральные машины,
сушилки и многое другое. [6]
Коммерческие нагрузки включают офисные здания, универмаги,
продуктовые магазины.
Промышленные нагрузки состоят из заводов, производственных
предприятий, сталелитейной, лесозаготовительной, бумажной,
горнодобывающей, текстильной и других промышленных предприятий. В
коммерческих и промышленных группах нагрузки включают освещение,
комфортное отопление и охлаждение, а также различные типы офисного
оборудования. Кроме того, промышленные нагрузки содержат различные
типы и размеры двигателей, вентиляторов, прессов, печей и т.д.
Электрическая нагрузка — это количество электрической энергии,
потребляемой конкретным устройством или всем сообществом. Это также
называется спросом на электроэнергию. На индивидуальном
потребительском уровне спрос на электроэнергию довольно
непредсказуем. Однако, поскольку потребления различных пользователей
складываются на подстанции, они начинают проявлять определенную
структуру. [8]
ПУЭ определяет назначение системы электроснабжения, а именно,
система электроснабжения потребителей должна обеспечивать надежную
работу в нормальном режиме - при наличии напряжения от ввода
внешнего источника электроснабжения. [16]
Применяемое оборудование должно быть сертифицировано на
территории Российской Федерации системой стандартов ГОСТР. [1]
45
Все внешние элементы электротехнических систем, находящихся
под напряжением, должны быть защищены от случайного прикосновения,
а сами электротехнические средства должны быть заземлены. [3]
Электрическое освещение должно быть выполнено в соответствии со
СНиП 23-05-10 и предусматривать рабочее, аварийное и эвакуационное
освещение. Рабочее и аварийное освещение питаются соответственно от
щитов рабочего и аварийного освещения. Щиты освещения должны
комплектоваться на вводе трехполюсными автоматическими
выключателями и отходящими однофазными автоматическими
выключателями для групп освещения и с отходящими групповыми
однофазными автоматическими выключателями с устройствами защитного
отключения (УЗО) для розеточных групп, для предотвращения поражения
человека электрическим током с номинальным током срабатывания 30 мА
согласно п. 7.1.79 ПУЭ. [2]
Выбор светильников и источников света должен быть произведен с
учетом безопасности, долговечности и стабильности светотехнических
характеристик, качества освещения, удобства обслуживания, требований
эстетики, характеристик среды и категорийности помещений с точки
зрения взрыво- и пожароопасности. Типы светильников, электро-
установочные, электромонтажные и кабельные изделия соответствует
классу зон, в которых устанавливаются. [3]
Количество устанавливаемых в помещениях светильников
соответствует нормам освещенности для этих помещений согласно СНиП
23-05-2003. [3]
Во всех помещениях должно осуществляться присоединение
открытых проводящих частей светильников общего освещения и
стационарных электроприемников к нулевому защитному проводнику
(PE), согласно п. 7.1.68 ПУЭ. [4]
