22
виртуальных частных сетей, которая позволяет установить удаленные
соединения.
В состав службы виртуальных частных сетей входит служба в Forefront
TMG, поддерживающая протоколы PPTP, протокол L2TP/IPSec, а также
туннельный режим IPSec и протокол SSTP.
Служба виртуальных частных сетей поддерживает два типа
виртуальных сетей [7, c.54]:
- VPN с удаленным доступом для предоставления безопасного
удаленного доступа к офисной сети;
- VPN «сеть-сеть» для получения быстрого доступа к узлам сети.
Для настройки виртуальных сетей используется «Центр управления
сетями и общим доступом», который приведен в панели управления
персонального компьютера.

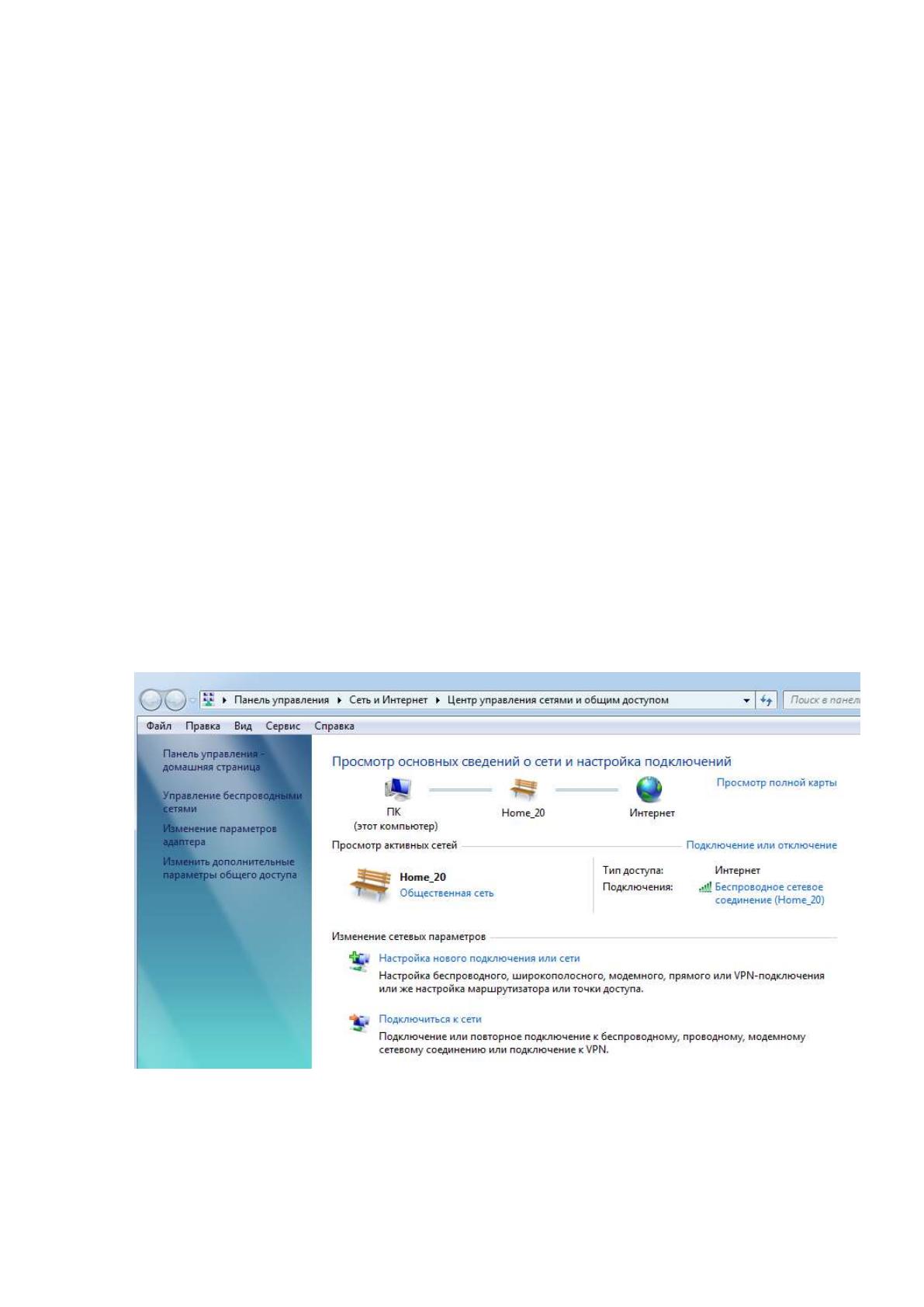

Внешний вид окна «Центр управления сетями и общим доступом»
приведен на рисунке 9.
Рисунок 9 – Внешний вид окна «Центр управления сетями и общим
доступом»
23
Как видно из рисунка 9 с помощью центра управления выполняется
настройка нового подключения к VPN сети, с последующим его
отображением в списке созданных подключений.
Для того чтобы установить VPN «сеть-сеть» выбирается подключение
к рабочему столу с использованием меню использовать подключение к VPN
сети [15, c.17].
Для того чтобы выполнить настройку виртуальной сети VPN «сеть-
сеть» необходимо выполнить следующие действия, приведенные на рисунке
10.
Рисунок 10 – Последовательность действий при настройке виртуальной
сети «сеть-сеть»
После того как VPN-соединение создано, оно отображается в списке
сетевые подключения [23, c.51].
Для того чтобы изменить настройки созданного VPN-подключения
используется меню «Свойства», в котором можно выбрать тип соединений и
протокол проверки пароля.
1
• Создать учетную запись пользователя, которая будет дальнейшим
использоваться для получения доступа к ресурсам сети
2
• Создать VPN-подключение к удаленным сетям, используя
возможности операционной системы Windows
3
• Выполнить конфигурацию VPN «сеть-сеть»
4
• Настроить адреса для удаленных сетей, в том числе балансировку
5
• Автоматически завершить не активное VPN-подключение
24
Выводы по главе 1
На основании теоретических основ организации и функционирования
работы виртуальной локальной вычислительной сети предприятия можно
сделать следующие выводы:
- виртуальная локальная вычислительная сеть (VLAN) представленная
в виде области широковещания, которая задается с помощью программных
средств. В этом случае коммутаторами выполняется пересылка
широковещательных пакетов, сгруппированных по определенным
идентификаторам;
- при организации виртуальной локальной вычислительной сети
применяются групповые адреса. Эти адреса позволяют изолировать каждую
подсеть и обеспечить защиту от широковещательного трафика;
- для создания виртуальной локальной вычислительной сети
применяются три основных протокола: PPTP (сквозной туннельный
протокол), протокол IPSec и туннельный протокол второго уровня L2TP;
- виртуальные сети MPLS/IP относят к сетям нового поколения. За счет
их использования ускоряется перемещение пакетов, а также выполняется
замена магистральной сети на коммутацию;
- в состав виртуальной локальной вычислительной сети входят
коммутаторы, IP-маршрутизаторы, логические каналы передачи данных,
интерфейсы передачи данных.
- VLAN интерфейс или SVI (Switch Virtual Interface) интерфейс
представляет собой интерфейс, встроенный в многоуровневый коммутатор.
За счет него обеспечивается маршрутизация и наиболее часто он выступает в
виде шлюза для локального сегмента сети;
- среди многих пользователей свою популярность получила программа
Virtual Box, имеющая графический интерфейс для настройки сетевых
адаптеров для работы виртуальной сети;
25
ГЛАВА 2. ОЦЕНКА ОРГАНИЗАЦИИ И
ФУНКЦИОНИРОВАНИЯ ВИРТУАЛЬНОЙ ЛОКАЛЬНОЙ
ВЫЧИСЛИТЕЛЬНОЙ СЕТИ ООО «ЛАСТОЧКА»
2.1. Общая характеристика деятельности предприятия
Общество с ограниченной ответственностью «Ласточка» было
зарегистрировано 13 ноября 2009 года Межрайонной инспекцией
Федеральной налоговой службы №46 по городу Москва и специализируется
в области розничной торговли в неспециализированных магазинах.
Юридический адрес предприятия: 127411, г. Москва, ул. Лобненская, д.
4А [40].
К основным направлениям деятельности ООО «Ласточка» относятся:
- розничная торговля мебелью и товарами для дома;
- розничная торговля напольными покрытиями и прочими
неэлектрическими бытовыми товарами;
- осуществление рекламно-издательской деятельности;
- транспортные услуги, включающие перевозку, операции по погрузке
и выгрузке грузов, прокату и лизингу транспортных средств;
- предоставление консультационных услуг в области коммерческой
деятельности и управления.
- оказание услуг по договорам комиссии и агентским договорам;
- оказание посреднических услуг при купле-продаже продукции
производственно-технического назначения;
- другие виды деятельности, не противоречащие законодательству РФ.
В настоящее время ООО «Ласточка» представляет собой современное
торговое предприятие, оснащенное торговыми залами для представления
потребителям основного ассортимента продукции.
26
Организационная структура управления ООО «Ласточка» приведена на
рисунке 11.
Рисунок 11 – Организационная структура управления ООО «Ласточка»
Как видно из рисунка 11, в ООО «Ласточка» используется линейно-
функциональный тип структуры управления, в котором объединяются
линейные и функциональные связи.
В состав ООО «Ласточка» выходят юридический отдел, отдел
логистики, склад, бухгалтерия, транспортный отдел и отдел кадров.
Юридический отдел ведет контроль законности осуществления деятельности
и установления деловых связей во внешней среде.
Отдел логистики занимается планированием закупок и продаж,
установлением договорных отношений с поставщиками, стимулированием
деятельности. Склад торгового предприятия используется для хранения
товаров их распределения для продажи в торговых залах.
Бухгалтерия отвечает за ведение бухгалтерского и налогового учета на
предприятии, выполняет задачи по финансовому планированию и
составлению прогнозов по развитию деятельности.
ИТ-отдел ООО «Ласточка» отвечает за развитие автоматизации в
деятельности торгового предприятия, занимается обслуживанием
компьютерной сети.
Аппарат
управления
Юридический
отдел
Отдел
логистики
Служба
покупок
Служба
продаж
Склад Бухгалтерия ИТ-отдел
Программист
Администратор
компьютерной сети
Отдел
кадров
27

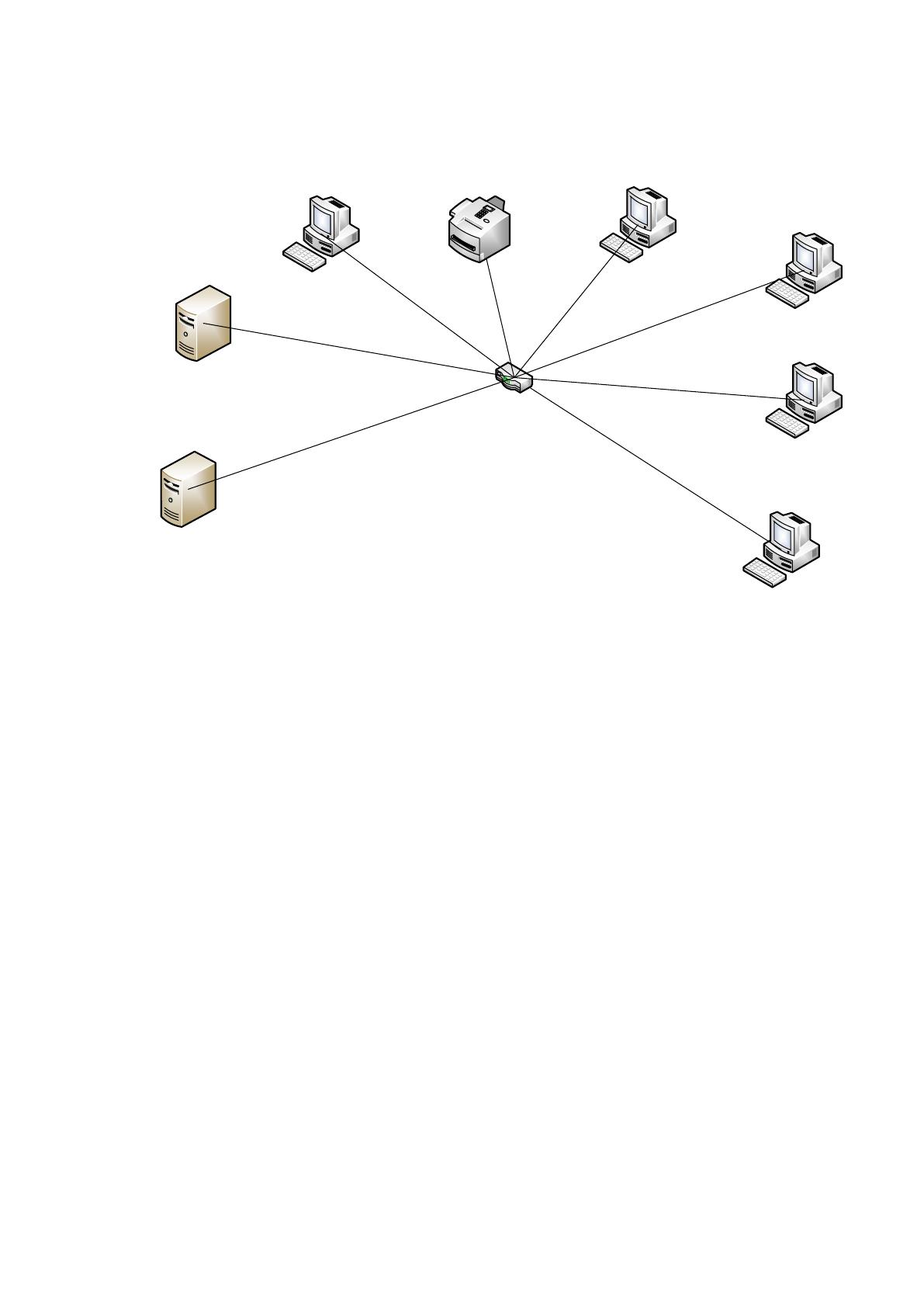

Архитектура компьютерной сети ООО «Ласточка» приведена на
рисунке 12.
Сервер
Dextop S1E504
Сервер
Dextop S1E504
Принтер
EPSON L132
ПК
IRU Office 110
ПК
IRU Office 110
ПК
IRU Office 110
ПК
IRU Office 110
ПК
IRU Office 110
Маршрутизатор
Mikrotik RB3011UiAS-RM
Рисунок 12 - Архитектура компьютерной сети ООО «Ласточка»
Как видно из рисунка 12, в компьютерной сети ООО «Ласточка»
используется сервер Dextop S1E504, в основе которого находится процессор
Intel Xeon E5-2603 v4.
К основным техническим характеристикам сервера Dextop S1E504
относятся:
- оперативная память: DDR4-2400 ECC Registered DIMM;
- сетевой адаптер: Intel i350-AM2: 2 порта 1Gb Ethernet RJ45;
- видеокарта: встроенная, основанная на контроллере ASPEED
AST2400 BMC;
- подсистема охлаждения: 4 управляемых вентилятора 40мм с
фиксированной установкой;
- блок питания: райзер-карта, 1 слот PCIe 3.0 x16/x16 FHHL.
28
Для выхода в сеть Интернет и соединения узлов сети применяется
беспроводный маршрутизатор Mikrotik RB3011UiAS-RM, имеющий 2-х
ядерный процессор на основе архитектуры ARM. Он позволяет обеспечить
высокий уровень производительности и имеет характеристики, приведенные
в таблице 1.
Таблица 1 – Характеристики маршрутизатора Mikrotik RB3011UiAS-RM
Название параметра
Значение
Процессор
2 ядра, 1.4GHz, IPQ-8064-0-519FCBGA-TR-01-0
Память
RAM, 1GB, внутренняя NAND 128 MB
Интерфейс
10x10/100/1000 Ethernet, 1xUSB 3.0, 1xSFP, 1xSerial
RJ45
PoE
Passive Poe выходной порт 10
Рабочие температуры
От -30
0
С до +70
0
С
В качестве рабочих станций используются персональные компьютеры
типа IRU Office 110, основанные на процессоре Intel Celeron J3355,
включающие оперативную память DDR3 2Гб, жесткий диск на 500Гб, и
видеокарту Intel HD Graphics 500. Для печати документов используется
струйный принтер EPSON L132.
Компьютерная сеть работает под управлением операционной системы
Windows Server 2016, которая представляет собой динамичную
операционную систему, имеющую разделяемую архитектуру, встроенную
систему виртуализации. За счет использования сетевой операционной
платформы Windows Server 2016 специалисты ООО «Ласточка»
обеспечивают защиту сети и управляют ее ресурсами.
На рабочих станциях установлена операционная система Windows 7,
которая имеет удобный и интерактивный интерфейс для работы и
выполнения повседневных задач.
В настоящее время деятельность ООО «Ласточка» автоматизирована за
счет использования информационной системы 1С: Управление торговым
предприятием.
29
За счет конфигурация 1С: Управление торговым предприятием
автоматизированы задачи контроля, оценки и торговых операций в
комплексе с принятием управленческих решений.
С помощью программы 1С: Управление торговым предприятием ООО
«Ласточка» автоматизирует следующие функции:
- планирование закупок и продаж, управление запасами товаров на
складах;
- управление взаимоотношениями с покупателями за счет входящего в
состав системы CRM-модуля;
- управление взаиморасчетами с поставщиками, подрядчиками
банками.
В конфигурации программы поддерживается возможность ведения
оптовой, розничной, комиссионной торговли, в том числе субкомиссии,
учета приема товаров и их продаже покупателям.
В основе системы находится модуль, позволяющий управлять заказами
покупателей и формировать политику ценообразования с учетом схемы
работы склада и под заказ. Для работы с поставщиками используется

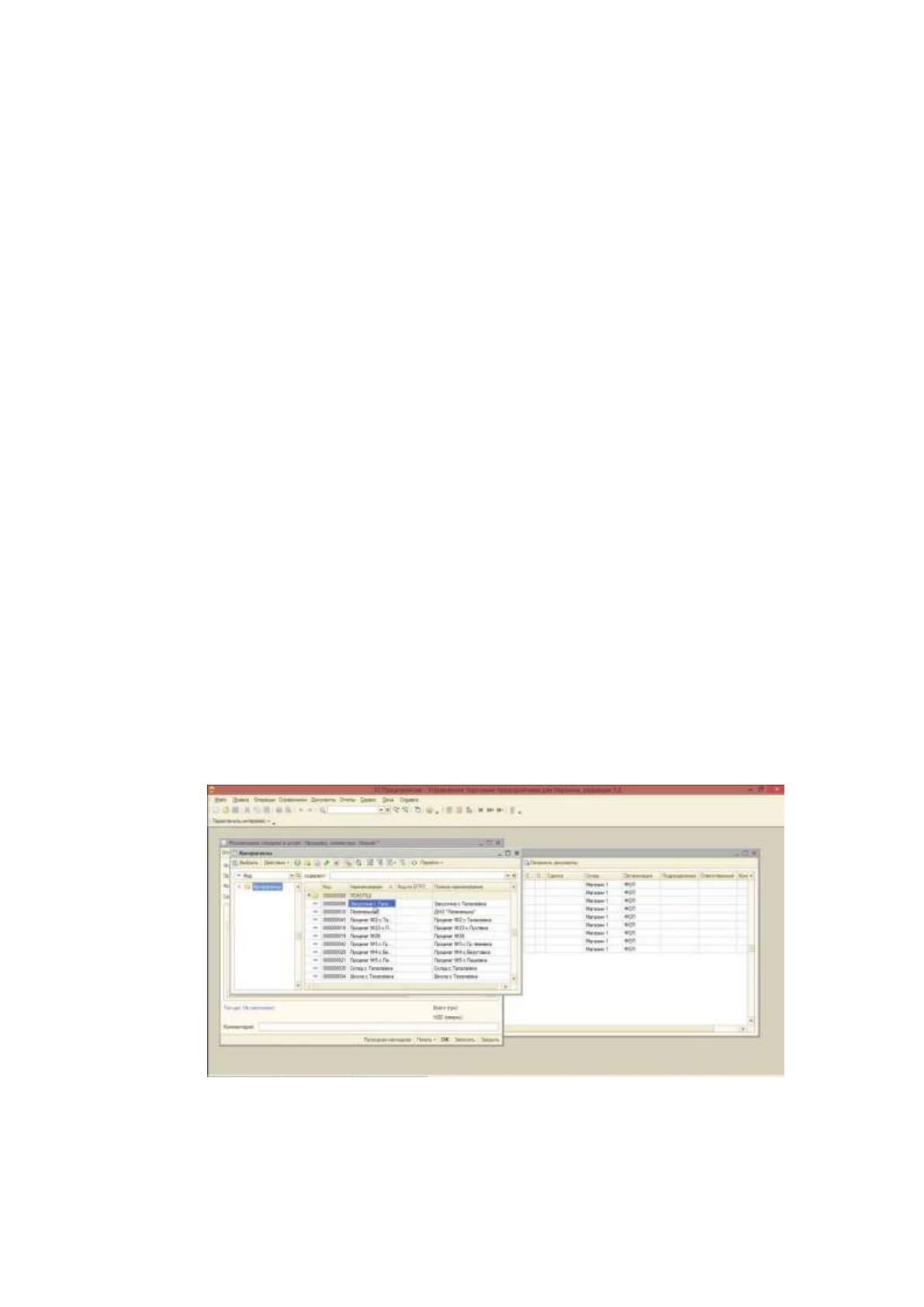

справочник «Контрагенты» внешний вид которого приведен на рисунке 13.
Рисунок 13 – Пример работы со справочником «Контрагенты» в системе
1С: Управление торговым предприятием
30
Для каждого товара в системе создана отдельная карточка, в которой
приводится наименование товара, его себестоимость и установленная цена
для покупателей, а также информация о поставщиках.
Механизмы ценообразования позволяют ООО «Ласточка» оценивать
текущий спрос на товары и распределять скидки на наиболее востребованные
группы товаров.
К основным возможностям конфигурации относятся:
- формирование цен на товары при их продаже;
- ведение базы данных о ценах поставщиков и конкурентов;
- механизм автоматического обновления закупочных цен;
- модуль для сравнения цен ООО «Ласточка» с ценами конкурентов и
поставщиков;
- автоматическое формирование прайс-листа с отпускными ценами;
- формирование аналитических отчетов для принятия управленческих
решений.

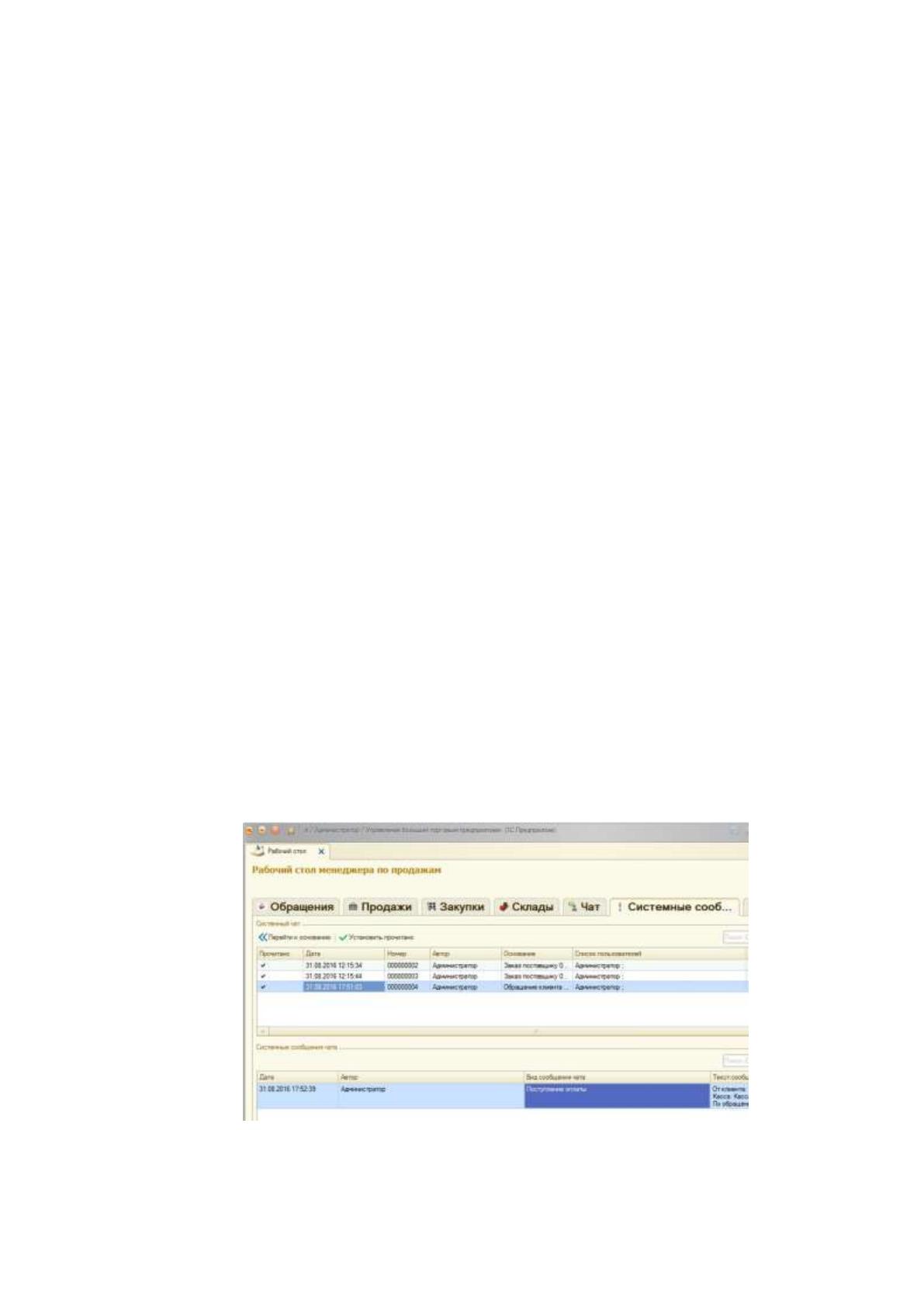

С помощью программы 1С: Управление торговым предприятием
автоматизирован процесс торговых операций с формированием счета на
оплату, генерации накладных и счет-фактур. Внешний вид рабочего стола
менеджера по продажам приведен на рисунке 14 [36].
Рисунок 14 – Внешний вид рабочего стола менеджера по продажам
31
Кроме учета товара в системе 1С: Управление торговым предприятием
существует возможность учета возвратной тары с установлением лимитов и
возможности учета передачи ее потребителю.
2.2. Особенности организации и функционирования виртуальной
локальной вычислительной сети
Виртуальная сеть ООО «Ласточка» в настоящее время основа на
технологиях IEEE 802.1Q. Для построения виртуальной сети
администратором используется программа VMware Workstation 12, которая
позволяет управлять виртуальными машинами и серверами.
Внешний вид программы VMware Workstation 12 приведен на рисунке
15.

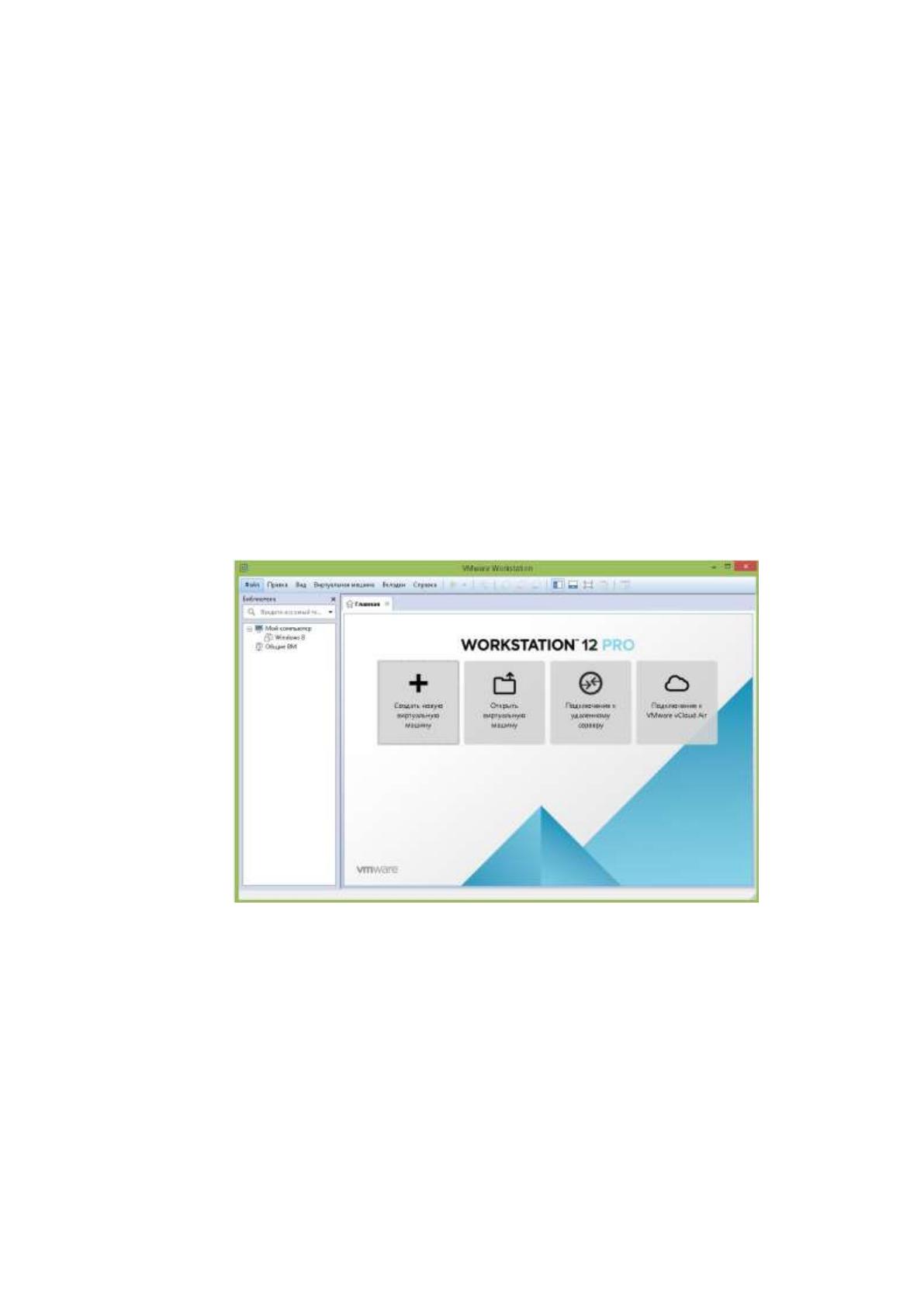

Рисунок 15 – Внешний вид программы VMware Workstation 12
За счет использования программы VMware Workstation 12 в области
управления работой виртуальной сети реализуются следующие возможности:
- позволяет одновременно запускать нескольких гостевых
операционных систем;
