5
СОДЕРЖАНИЕ
ВВЕДЕНИЕ 7
ГЛАВА 1. АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЕ РЕШЕНИЯ 10
1.1. Характеристика района строительства 10
1.2. Эксплуатационные характеристики здания 11
1.3. Анализ конструктивно-архитектурного решения 11
1.3.1. Объемно-планировочное решение 11
1.3.2. Конструктивная схема здания 14
1.4. Проектные решения по конструкциям, материалам и объемам
работ 14
1.5. Наружная и внутренняя отделка 16
1.6. Оценка проектных решений по тепловым потерям здания 19
1.7. Привязка типового проекта к местным условиям, схема
планировочной организации земельного участка 21
1.8. Расчет фундаментов здания 22
ГЛАВА 2. ТЕХНОЛОГИЯ И ОРГАНИЗАЦИЯ СТРОИТЕЛЬСТВА 27
2.1. Выбор способов производства работ 27
2.2. Выбор машин и механизмов 33
2.2.1. Расчет и выбор монтажного крана 33
2.2.2. Ведомость машин и механизмов 35
2.3. Календарное планирование 36
2.3.1. Расчет срока строительства 36
2.3.2. Сводная ведомость объемов работ 38
2.3.3. Калькуляция затрат труда и машинного времени 42
2.4. Технологическая карта на земляные работы 45
2.5. Технологическая карта на устройство кровли 51
2.6. Временные здания и сооружения, сети и проектирование
приобъектного склада 57
2.6.1. Расчет временных зданий и сооружений 57
6
2.6.2. Расчет приобъектного склада 59
2.6.3. Расчет временного водо- и электроснабжения 62
2.7. Разработка стройгенплана 65
2.8. Основные технические показатели строительства 67
ГЛАВА 3. ЭКОНОМИКА, ЭКОЛОГИЯ И БЕЗОПАСНОСТЬ РЕШЕНИЙ
ПРОЕКТА 68
3.1. Экономическая часть 68
3.2. Охрана труда и пожарная безопасность на строительной
площадке 72
3.3. Защита окружающей среды, ограничения вредных воздействий в
условиях городской застройки 77
ЗАКЛЮЧЕНИЕ 81
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ 82
7
ВВЕДЕНИЕ
В настоящее время проблема развития малоэтажного строительства в
городах рассматривается как социально-политическая и экономическая задача
первостепенной важности. К разработке вопросов экономики планировки
городов надо подходить с широких государственных позиций, во всеоружии
всех знаний, необходимых для определения реальных экономических условий
и развития города на ближайшие и более отдалённые периоды.
На данный момент можно смело заявить о том, что строительство стало
одной из ведущих отраслей промышленности по всему миру. Это вовсе не
удивительно ведь постоянно нужны новые объекты: жилые и
административные здания, коммуникации, дороги и пр.
Конечно, особенно актуально строительство малоэтажных домов по
всему миру, в том числе и в России. Сейчас когда можно наблюдать
тенденцию к глобальной анти-урбанизации, малые архитектурные формы
становятся все актуальнее. Речь сейчас идет о таунхаусах и иных небольших
объектах.
Актуальность темы выпускной квалификационной работы определяется
постоянно растущим спросом на малоэтажные индивидуальные дома на
территории нашей страны и Камчатского края в частности, и в связи с этим
необходимостью разработки технических решений по малоэтажному
строительству.
Цель работы: анализ архитектурно-строительных показателей проекта,
разработка организационно-технологических решений по строительству
жилого малоэтажного дома в Камчатском крае .
В соответствии с поставленной целью определены следующие задачи:
- анализ архитектурно-компоновочных решений здания, описание
генерального плана, инженерно-геологическая характеристика участка;
8
- разработка методов и способов производства работ, выбор монтажного
механизма, календарное планирование строительства, разработка
технологической карты на один из ведущих строительных процессов;
- разработка решений стройгенплана, расчет потребности в инвентарных
зданиях, ресурсах;
- разработка вопросов охраны труда на строительной площадке;
- расчет сметной стоимости строительства.
Выпускная квалификационная работа состоит из введения, трёх глав,
заключения, списка использованной литературы и приложений:
- в первой главе изучаются характеристики района строительства,
проводится анализ архитектурно-планировочных и конструктивных решений
здания, описание схемы планировочной организации земельного участка;
- во второй главе выполняется проектирование технологии и
организации строительства жилого дома, производится выбор машин и
механизмов для производства работ, разрабатывается технологическая карта
на земляные работы и на монтаж кровельного покрытия, разрабатывается
календарный план строительства объекта, проектируется строительный
генеральный план с расчётом временных зданий и сооружений и сетей,
рассчитываются технико-экономические показатели по стройгенпану;
- в третьей главе разрабатываются мероприятия по охране окружающей
среды, по технике безопасности и пожарной безопасности, проводится расчет
сметной стоимости строительства;
- в заключении приводятся обобщенные итоги теоретической и
практической разработки темы, отражается результат решения поставленных
во введении задач, формулируются выводы, предложения и рекомендации по
использованию результатов работы;
- в списке использованной литературы приводится в алфавитном
порядке перечень всех источников литературы, в том числе электронных,
использованных при написании выпускной квалификационной работы.
9
ГЛАВА 1. АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЕ РЕШЕНИЯ
1.1. Характеристика района строительства
Район строительства - Камчатский край.
Район строительства в соответствии с СП 131.13330.2012 «Строительная
климатология» характеризуется следующими климатическими условиями,
представленными в таблице 1.1.
Таблица 1.1
Характеристика площадки строительства
Наименование
Значение
Примечание
1
2
3
1. Климатический подрайон
I-В
2. Зона влажности
Сухая
3. Расчетные температуры наружного воздуха:
наиболее холодной пятидневки обеспеченностью
0.92
-26
0
С
средняя максимальная наиболее жаркого месяца
+21,8
0
С
средняя температура отопительного периода
- 1,7
0
С
3. Продолжительность отопительного периода.
суток
250
4. Ветровой район
II
5. Направление господствующих ветров:
в январе
Северное
в июле
Северо-восточное
6. Нормативная ветровая нагрузка, кПа
0,38
7. Снеговой район
III
8. Расчетная снеговая нагрузка, кПа
1,2
9. Относительная влажность наружного воздуха,
% :
в январе
67
в июле
58
10. Внутренняя расчетная температура
+18
0
С
10
1.2. Эксплуатационные характеристики здания
Здание предназначено для проживания семьи 4-5 человек.
Здания любого типа должны максимально удовлетворять
функциональным, технологическим, экономическим и духовным
требованиям.
Данный проект малоэтажного жилого дома запроектирован с учётом
социальных и инвестиционных условий и требований на жильё.
Согласно СП 55.13330.2011 Дома жилые одноквартирные.
Актуализированная редакция СНиП 31-02-2001, жилые здания должны
эксплуатироваться в соответствии со следующими условиями:
Объемно-планировочные характеристики
Предусмотрены жилые помещения и подсобные: кухни, передние,
ванные комнаты и туалеты (или совмещённые санузлы), кладовые.
В здании приняты площади помещений не менее нормативных:
- жилой комнаты в зданиях с числом комнат две и более – 16 м
2
;
- спальни – 8 м
2
(10 м
2
– для 2-х человек);
- кухни – 8 м
2
;
- кухонной зоны в кухне – столовой – 6 м
2
.
Требования пожарной безопасности
Пожарная безопасность объекта обеспечена в полном соответствии с
требованиями Технического регламента о требованиях пожарной
безопасности, СП 2.13130 и СП 4.13130 к жилым зданиям и общежитиям
квартирного типа функциональной пожарной опасности Ф1.3, Ф1.2.
1.3. Анализ конструктивно-архитектурного решения
1.3.1. Объемно-планировочное решение
Здание является двухэтажным бескаркасным, прямоугольное в плане,
имеет 2 балкона.
Длина здания в осях 1-5 — 11,54 м; в осях А-В— 8,80 м.
11
Класс здания-II, степень огнестойкости-II, степень долговечности-II.
Общая высота здания до конька – 7,3 м; высота 1 этажа –3,0 м; высота 2
этажа-2,850 м.
Здание имеет 1 вход с главного фасада.
Конфигурация здания сложная.

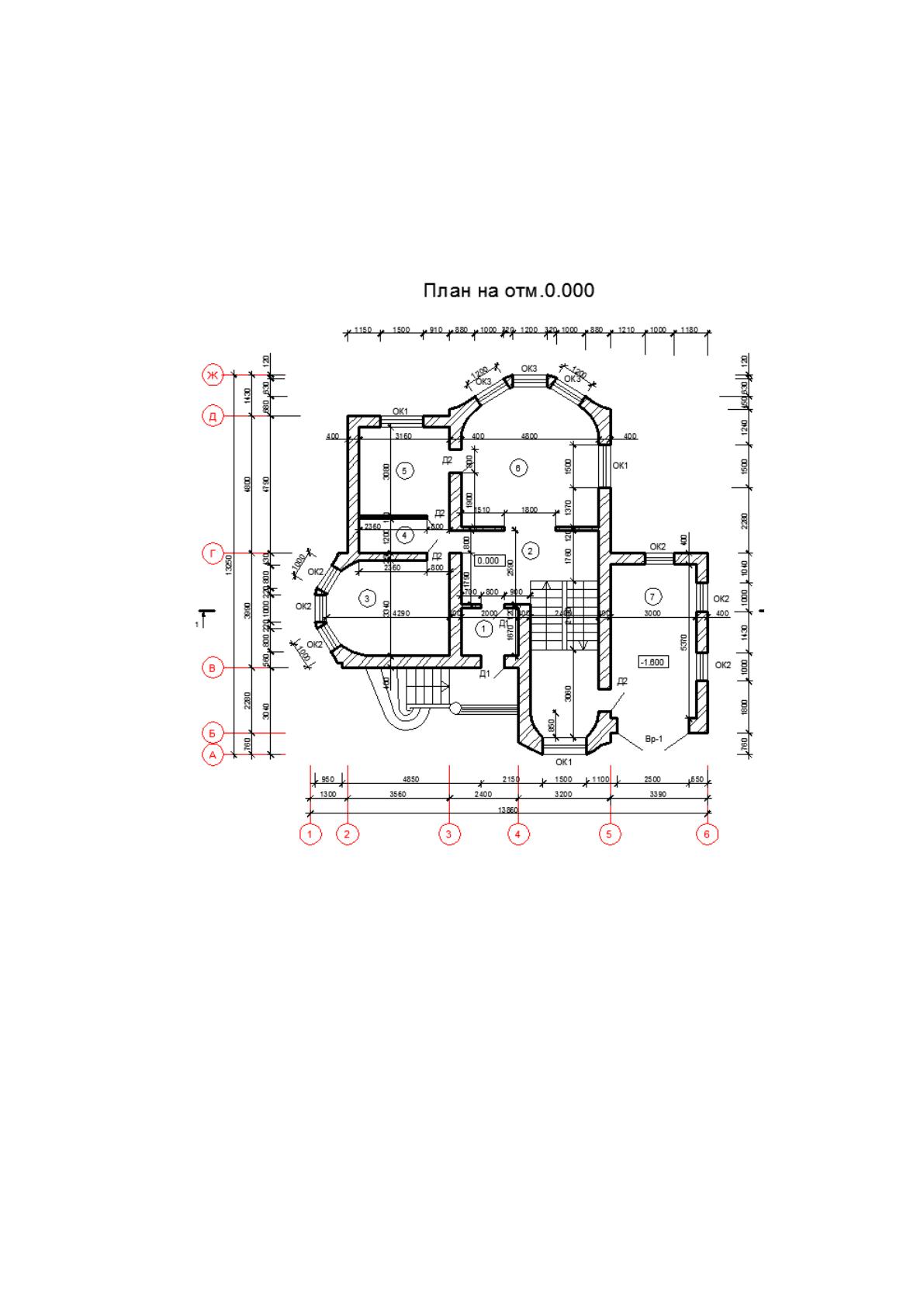

Рис. 1.1. План на отм. 0.000
12

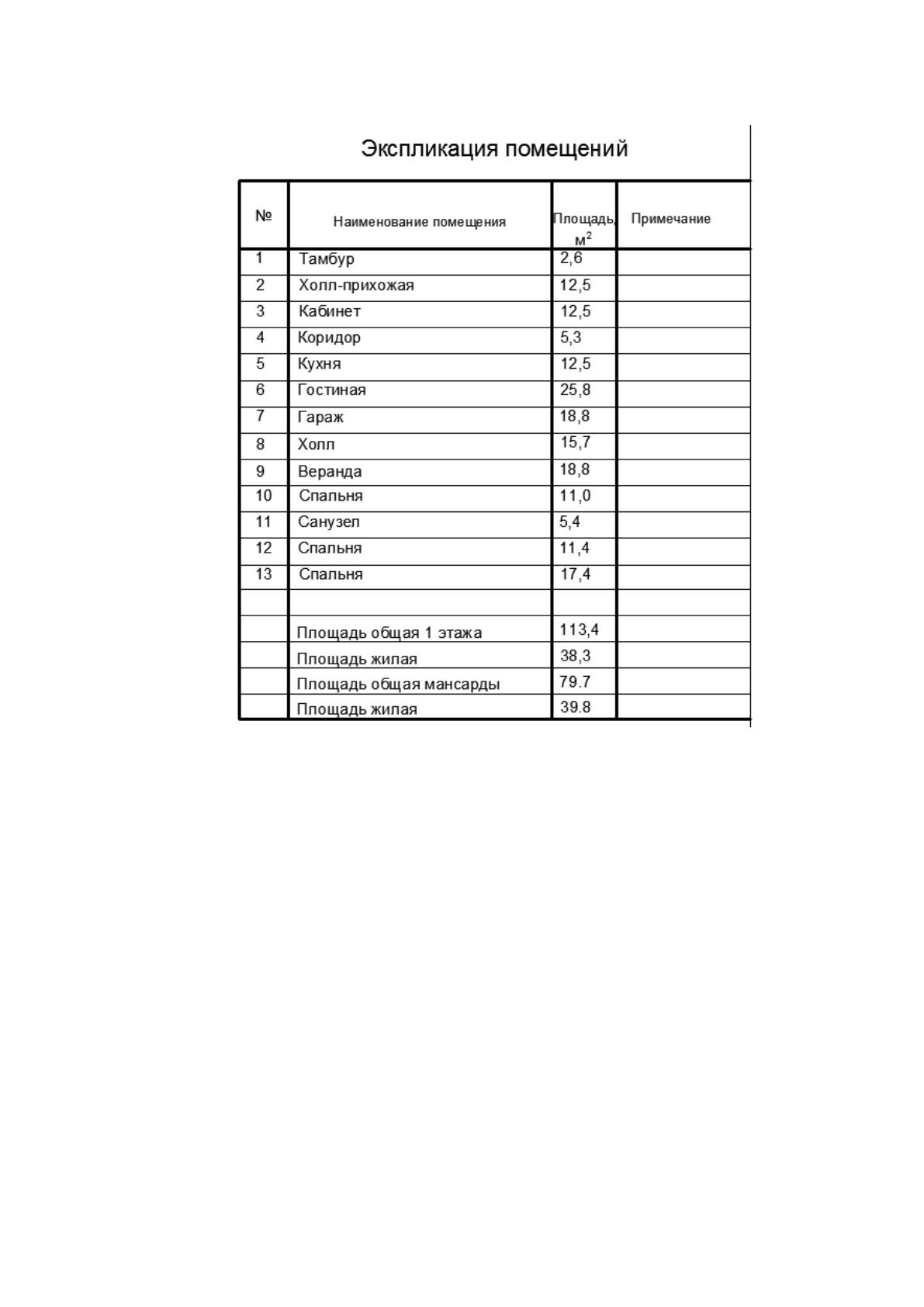

Таблица 1.2
Класс здания - II.
Степень ответственности - I.
Степень огнестойкости здания - II.
Технические требования соблюдены и включают в себя требования по
прочности, жёсткости, устойчивости, долговечности.
Противопожарные требования.
Проектируемое здание относится ко II степени огнестойкости. Здание
расположено вблизи пожарного колодца. Эвакуацию людей из здания следует
производить через главный вход.
Ширина входов должна быть не менее 1,2 м в чистоте. В здании
оборудована автоматическая пожарная сигнализация, отделка помещения
производится из трудно сгораемого материала.
13
Санитарно-гигиенические требования: здание оборудовано системой
хозяйственно питьевого и противопожарного водоснабжения, внутренней
канализацией.
Эвакуация людей проводится через главный выход.
Инженерное оборудование здания - на кухне предусмотрена
электроплита. Отопление в здании местное при помощи АГВ.
Водоснабжение (горячая и холодная) вода ввод к наружным сетям.
Канализация - сливная яма.
Электроснабжение централизованное подземное.
Технико-экономические показатели здания:
Площадь застройки 156,9.0 м
2
Общая полезная площадь 160,7м
2
Строительный объём 899.3 м
3
.
1.3.2. Конструктивная схема здания
В соответствии с исходным проектом конструктивная схема здания –
бескаркасная с поперечными и продольными несущими стенами.
В рассматриваемом проекте предусмотрены следующие
конструктивные решения, рассмотренные ниже.
1.4. Проектные решения по конструкциям, материалам и объемам работ
1.4.1. Описание фундаментов и основания
Для данного здания запроектирован ленточный монолитный фундамент.
Глубина заложения фундамента -2.00 м от уровня чистого.
Ширина ленты 400 мм, высота ростверка - 500 мм.
1.4.2. Наружные и внутренние стены
14
В качестве наружных стен используются пеноблоки.
Стены в проектируемом здании – пеноблоки 300 мм, состоят одного ряда
блока, утепленным снаружи пеноплексом, и оштукатуренными.
Перегородки выполнены из пеноблока, толщиной 100 мм, и
оштукатурены сухой штукатуркой.
1.4.3. Перекрытия
В качестве перекрытий используются пустотные сборные
железобетонные плиты перекрытий по серии 1.141-1 в.60. Вертикальные
нагрузки и воздействия воспринимаются стенами и передаются на
монолитный железобетонный фундамент.
Устройство деформационных швов не предусматривается ввиду малых
размеров здания.
1.4.4. Лестницы
Конструкции лестниц представляют собой гнутые лестничные марши по
косоурам. Ширина лестничного марша составляет 1.2 м, высота 1.65 м,
размеры ступеней 150х300 мм.
Высота ограждений 850 мм, перила выполнены из сальных звеньев
приваренных к закладным деталям боковой плоскости марша.
1.4.5. Покрытие и кровля
Конструкции перекрытий и покрытий здания приняты:
В качестве конструкций покрытия- стропила 150х50.
- над основным зданием многопустотные плиты перекрытия.
Кровля здания выполнена много скатной с покрытием из
металлочерепицы. В качестве утеплителя используется пеноплекс плотностью
25 кг/м3.
1.4.6. Оконные и дверные проемы
