ГЛАВА 2. ОРГАНИЗАЦИОННЫЕ И ТЕХНОЛОГИЧЕСКИЕ
РЕШЕНИЯ СТРОИТЕЛЬНОГО ПРОЕКТА.
2.1. Характеристика района строительства и физико-технические
параметры внутренней среды
Район строительства в соответствии со СП 131.13330.2012
«Строительная климатология» и СП 20.13330.2011 «Нагрузки и воздействия»
характеризуется следующими условиями, представленными в таблице 1.1.
Таблица 1.1
Характеристика площадки строительства
Наименование
Значение
Примечание
1
2
3
1. Климатический подрайон
II-В
2. Зона влажности
Нормальная
3. Расчетные температуры наружного воздуха:
наиболее холодной пятидневки обеспеченностью
0.92
-46
0
С
средняя максимальная наиболее жаркого месяца
+17,2
0
С
средняя температура отопительного периода
- 14,3
0
С
3. Продолжительность отопительного периода.
суток
303
4. Ветровой район
IV
5. Направление господствующих ветров:
в январе
Восточное
в июле
Юго-восточное
6. Нормативная ветровая нагрузка, кПа
0,64
7. Снеговой район
III
8. Расчетная снеговая нагрузка, кПа
1,2
9. Относительная влажность наружного воздуха,
% :
в январе
78
27
в июле
52
10. Внутренняя расчетная температура
+18
0
С
11. Степень огнестойкости здания
II
16. Нормативная глубина промерзания грунта, м
1,6
2.2. Схема планировочной организации земельного участка
Архитектурно-планировочные решения выполнены с учётом
градостроительных, противопожарных, санитарных и экологических
требований и норм проектирования.
На отведенном участке строительства находятся существующие
промышленные, административные здания и здания вспомогательного
назначения.
Благоустройство и озеленение участка
Для обеспечения нормальных санитарно-гигиенических условий и
повышения внешнего благоустройства на свободной территории площадки от
застройки по периметру здания предусматривается зеленые насаждения:
газоны, цветники, кустарники, лиственные деревья, устроены зоны отдыха.
Пешеходные дорожки и автомобильные дороги выполнены из твердого
асфальтобетонного покрытия.
Инженерные сети
Источник теплоснабжения и горячего водоснабжения – магистральные
тепловые сети. Холодная вода подается по магистральному трубопроводу.
Предусмотрена хозяйственно-бытовая и промышленная система
канализации с местной очисткой загрязненных промышленных стоков и
выпуском в один коллектор канализации.
Электроснабжение выполняется от городской подстанции.
Предусматривается рабочее, аварийное, постановочное и дежурное
освещение на лестницах и проходах. Вентиляция предусмотрена приточно-
вытяжная с механическим и естественным побуждением.
28
Противопожарная профилактика
Подъезд пожарных машин к зданию обеспечивается со стороны
автомобильной дороги. Эвакуация людей из здания цеха осуществляется через
распашные двупольные ворота. Все двери на основных путях эвакуации
открываются по направлению выхода из здания и имеют высоту не менее двух
метров.
2.3. Объемно-планировочное решение
Размеры проектируемого здания в плане 60х61 м.
Пролеты здания L1=18, L2=18, L=24.
Шаг колонн по наружным и внутренним осям B=6.000 м. Привязка
колонн по торцам здания 0,5м.
Высота от чистого пола до низа несущих стропильных конструкций в
пролете «А-Г» +16,95 м, в пролетах «Д-И»и «И-Н»- 12,75м.
Внутрицеховой транспорт – мостовые электрические краны, по два
крана в пролете.
В первом пролете грузоподъемность кранов составляет Q1=12,5 т; во
втором пролете грузоподъемность кранов Q2=10 т. Для передачи из пролета
в пролет в здании предусмотрена передаточная тележка.
Таблица 1.2
Технико- экономические показатели промышленного
2.4. Конструктивное решение
Наименование
Показатели
Класс здания:
Степень огнестойкости:
Этажность:
Высота от пола до низа пролетных конструкций:
Площадь здания:
Строительный объем здания:
Площадь застройки:
II
III
1 этаж
12,6 м
2528 м
2
34660 м
3
3150 м
2
29
2.4.1. Фундаменты
Фундаменты под колонны приняты монолитные железобетонные
столбчатого типа (серия 1.412).
Фундаментные балки приняты марки 4БФ60 по серии 1.415.1-2, ГОСТ
28737-90 «Балки фундаментные железобетонные для стен зданий
промышленных и сельскохозяйственных предприятий. Технические условия».
2.4.2. Колонны
Колонны среднего ряда приняты двухконсольные прямоугольным
сечением 400х800мм марки 1КК132, серии 1.424.1-5, ГОСТ 25628-90
«Колонны железобетонные для одноэтажных зданий предприятий».
Колонны крайних рядов приняты одноконсольные, прямоугольным
сечением 400х380 мм марки 1КК132,серии 1.424.1-5.
2.4.3. Подкрановые балки
В промышленном здании предусмотрены стальные подкрановые балки
по ГОСТ 23121-78* «Балки подкрановые стальные для мостовых кранов
общего назначения грузоподъемностью до 50 т».
2.4.4. Стропильные фермы
Согласно типу каркаса стропильные фермы запроектированы стальные
серии 1.460-4.
2.4.5. Ограждающие конструкции
Согласно СП «Тепловая защита зданий» по увеличению сопротивления
теплопередаче ограждающих конструкций, в проекте предусмотрен
утеплитель «Технониколь».
2.4.6. Плиты покрытия
30
Плиты покрытий приняты марки 1ПГ6 по серии 1.865.1-4/89, ГОСТ
28042-89 «Плиты покрытий железобетонные для зданий предприятий».
Плиты покрытия привариваются к закладным деталям в узлах
стропильных ферм.
2.4.7. Кровля
Кровля здания в осях «А-Г/3-13» запроектирована рулонная из2-х слоев
Техноэласта в качестве утеплителя применен Техноруф марок В60 и Н30.
Пароизоляция выполняется по профилированному настилу из одного слоя
рубероида. Профилированный настил уложен на металлические прогоны. Для
сбора воды в ендове устроены водосточные воронки.
Кровля в осях «Г-Н/3-13» запроектирована рулонная из 2-х слоев
Техноэласта в качестве утеплителя применен Техноруф марок В60 и Н30.
Пароизоляция выполняется по профилированному настилу из одного слоя
рубероида. Профилированный настил уложен по сборным железобетонным
плитам. Для сбора воды в ендове устроены водосточные воронки.
2.4.8. Ворота, окна
Окна приняты конструктивно по ГОСТ 30674-99* «Блоки оконные из
поливинилхлоридных профилей». Устанавливается два яруса окон.
Остекление окон двойное.
Ворота приняты по ГОСТ 31174-2003* «Ворота металлические.
Технические условия».
2.4.9. Полы
В проекте предусмотрен пол, состоящий из щебеночного основания
(100мм щебенки), бетонной подготовки (100 мм бетона, класса В15),
гидроизоляции оклеечной «Технониколь» в два слоя, бетонный пол (класса
В25) с покрытием «NEODUR HE2» (100мм). Такая конструкция пола
соответствует умеренным механическим воздействиям.
31
2.4.10. Конструктивные решения пристроенной части
Фундаменты под колонны приняты свайные с монолитным
железобетонным ростверком СНиП 2.02.03-85* «Свайные фундаменты».
Стены приняты кирпичные. Толщиной 510 мм. Перегородки выполнены из
кирпича одинарного керамического. Толщина перегородок 120 мм. Окна
приняты по ГОСТ 30674-99* «Блоки оконные из поливинилхлоридных
профилей». Плиты перекрытий и покрытий приняты по ГОСТ 28042-89
«Плиты покрытий железобетонные для зданий предприятий».
Кровля пристроя запроектирована рулонная из 2-х слоев Техноэласта в
качестве утеплителя применен Техноруф марок В60 и Н30.
Таблица 1.3
Ведомость проемов
Марка, поз.
Размер проема в кладке, мм
1
3650х3730
2
3020х1970
3
1385х1970
4
2110х1200
5
1510х1200
6
1010х2100
7
1510х2100
8
1200х2100
9
810х2100
10
910х2100
11
1800х2100
12
1310х2100
13
900х2300
14
2000х2100
15
1010х2000
16
4000х4200
32
17
2600х3000
18
1510х2500
19
3000х3100

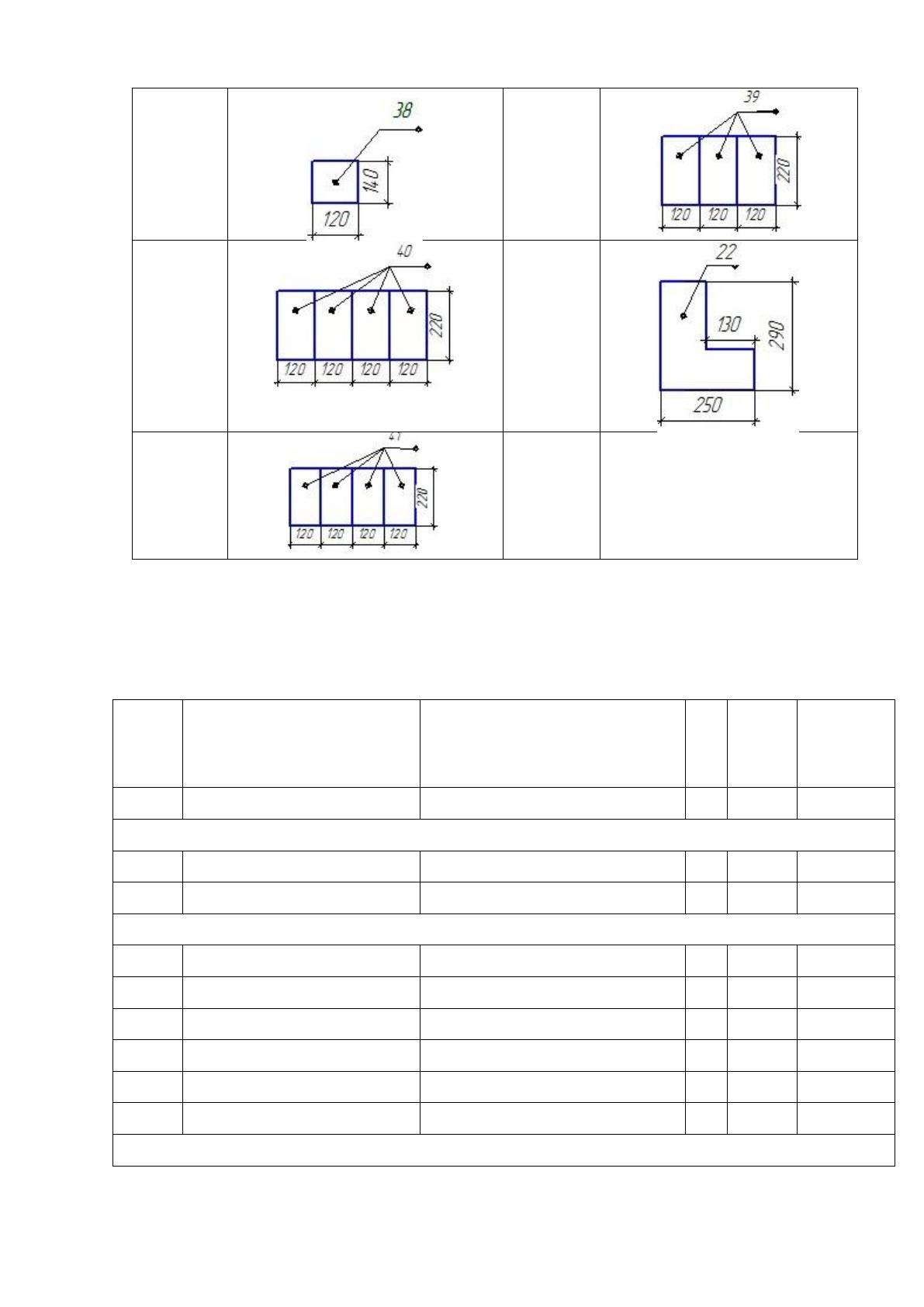

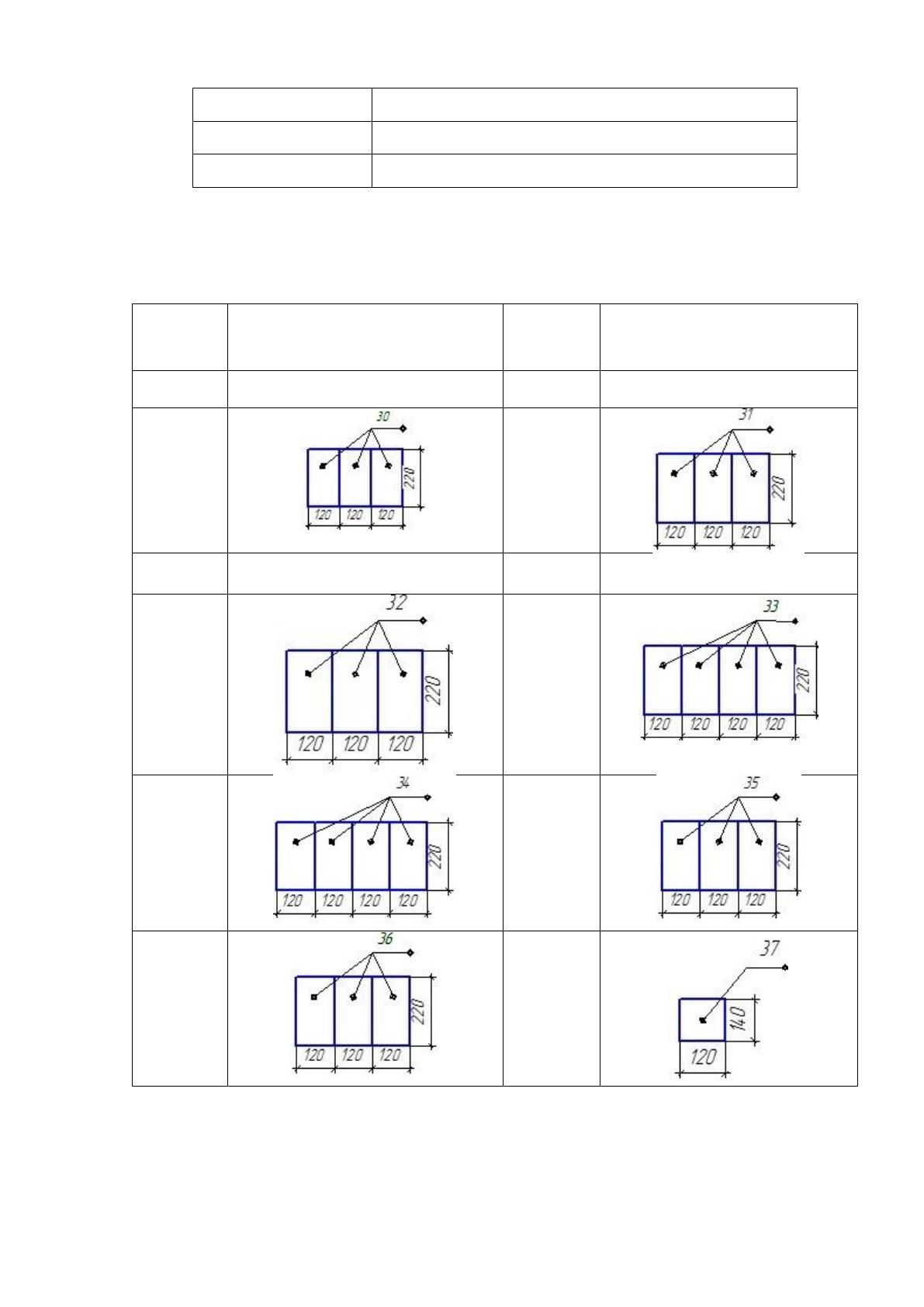

Таблица 1.4
Ведомость перемычек
Марка,
поз.
Схема сечения
Марка,
поз.
Схема сечения
1
2
3
4
ПР-1
ПР-2,
ПР-16
1
2
3
4
ПР-3,
ПР-8,
ПР-12
ПР-4,
ПР-14
ПР-5,
ПР-18
ПР-6
ПР-7
ПР-9
33
ПР-10,
ПР-15
ПР-11
ПР-13
ПР-16
ПР-17
Таблица 1.5
Спецификация сборных железобетонных и металлических изделий
Марка
Поз.
Обозначение
Наименование
К-
во,
шт.
Масcа
ед.,
кг
Примеча-
ние
1
2
3
4
5
6
Фундаментные балки
1
Серия 1.415.1-2
2БФ12-2АIIIВ
4
5,7
2
Серия 1.415.1-2
2БФ6-2АIIIВ
22
2,85
Колонны
4
Серия 1.424.-4, выпуск 1
Колонна К-1, Н=17400
10
4600
5
Серия 1.424.-4, выпуск 1
Колонна К-2, Н=12500
5
3400
6
Серия 1.424.-2, выпуск 1
Колонна крайняя-К-3
9
2660
7
Серия 1.424.-2, выпуск 1
Колонна средняя- К-4
5
4250
8
Серия 1.427.3-4, выпуск 1
Колонна фахверка- К-5
21
1300
9
ГОСТ 8239-89*
Двутавр №30
14
438
Плиты покрытия
34
10
ГОСТ 22701.1-77
ПГ-3А IIIвТ
30
2650
11
Серия 1.465-7, выпуск 3,4.1
ПАIIIВ/15х6-3
23
1500
12
Серия 1.465-7, выпуск 3,4.1
ПАIIIВ/15х6-3 «б»
11
1500
13
Серия 1.465-7, выпуск 3,4.1
ПАIIIВ/15х6-2
10
6
1500
14
Серия 1.465-7, выпуск 3,4.1
ПАIIIВ/15х6-2 «а»
7
1500
15
Серия 1.465-7, выпуск 3,4.1
ПАIIIВ/15х6-2 «б»
16
1500
16
Серия 1.465-7, выпуск 3,4.1
ПАIIIВ/15х6-2 «в»
1
1500
Плиты пустотные
17
Серия 25
ПК-64-12к
59
2600
18
Серия 1.141-1
ПК 60-12-8
24
2100
19
Серия 1.141-1
ПК 56-12-8
4
1950
Прогоны
20
Серия 1.462.3-17
Прогон ПР-13,5
33
5669
21
Серия 1.462.3-17
Прогон ПК-13,5
13
5686
22
ГОСТ 948-84
1ПГ44-8
10
484
Фермы
23
Серия 1.460-4
ФС18-65
9
1970
24
Серия 1.460-4
ФС24-60
9
3420
Связи
1
2
3
4
5
6
25
Серия ПК-01-125, выпуск 1
Связь горизонтальная, СВ-1
5
156,4
Ригели
26
ГОСТ 19772-93*
Ригель стыковой Гн
∟110х90х5, l=5940
27
44,19
27
ГОСТ 19772-93*
Ригель стыковой Гн
∟110х90х5, l=6370
4
47,39
Подкрановые балки
28
Серия 1.426-1
1ПБ6
8
600
29
Серия 1.426-1
1ПБ12
40
1500
Перемычки
30
ГОСТ 948-84
3ПБ39-8
36
257
31
ГОСТ 948-84
3ПБ34-4
30
222
32
ГОСТ 948-84
3ПБ16-37
18
102
33
ГОСТ 948-84
3ПБ25-8
18
162
