2.11. Потребность строительства в основных строительных машинах,
механизмах, транспортных средствах
Для монтажа сборных конструкций необходимо выбрать кран
соответствующей грузоподъемности.
Для подбора крана определяем требуемые параметры.

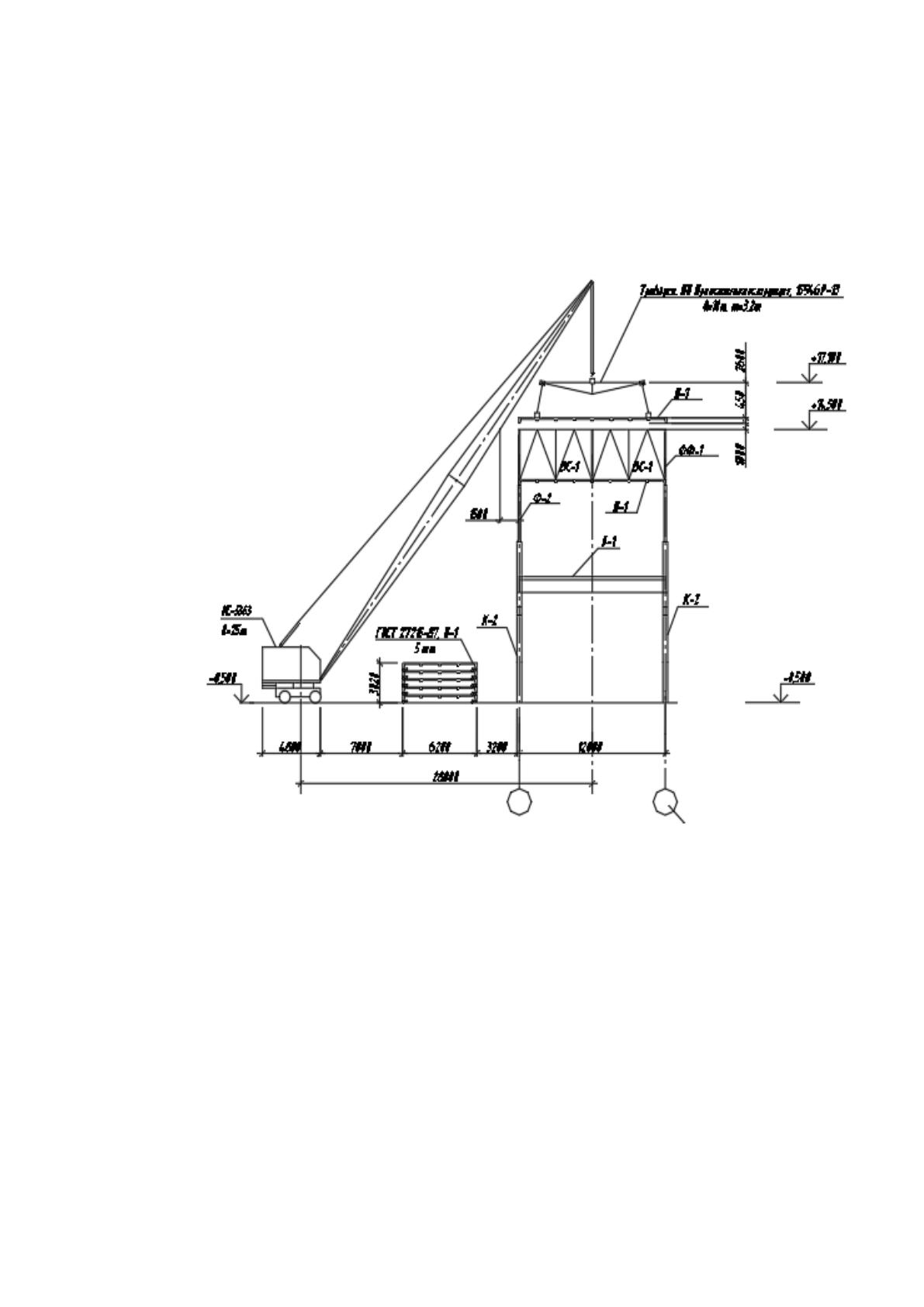

Рис. 2.1. Схема к выбору крана
Предварительный подбор крана производится в следующей
последовательности: по технологическим схемам устанавливают требуемый
вылет стрелы ℓ
с
, а по разрезам - высоту подъема крюка h
k
,затем определяют
ℓ
с
max
для монтажа плит покрытия.
Для монтажа стропильной фермы требуется индивидуальный расчет, так как
перемещение стрелы крана ограничено.
Q
к
= Q
пп
+ Q
су
= 2,6 + 0,05 = 2,65 т
где Q
к
–
масса на крюке;
57
Q
пп –
масса стропильной фермы;
Q
су
– масса строповочного устройства.
Требуемая высота подъема крюка Н
к
определяется из выражения:
Н
к
= h
о
+ h
з
+ h
э
+ h
ст
где h
о
– превышение опоры монтируемого элемента над уровнем
стоянки крана = 20,34 м;
h
з
– запас по высоте = 0,5 м;
h
э
– высота монтируемого элемента = 0,3 м;
h
с т
– высота грузозахватного приспособления = 4 м.
Н
к
= 20,34 + 0,5 + 0,3 + 4 = 25,14 м

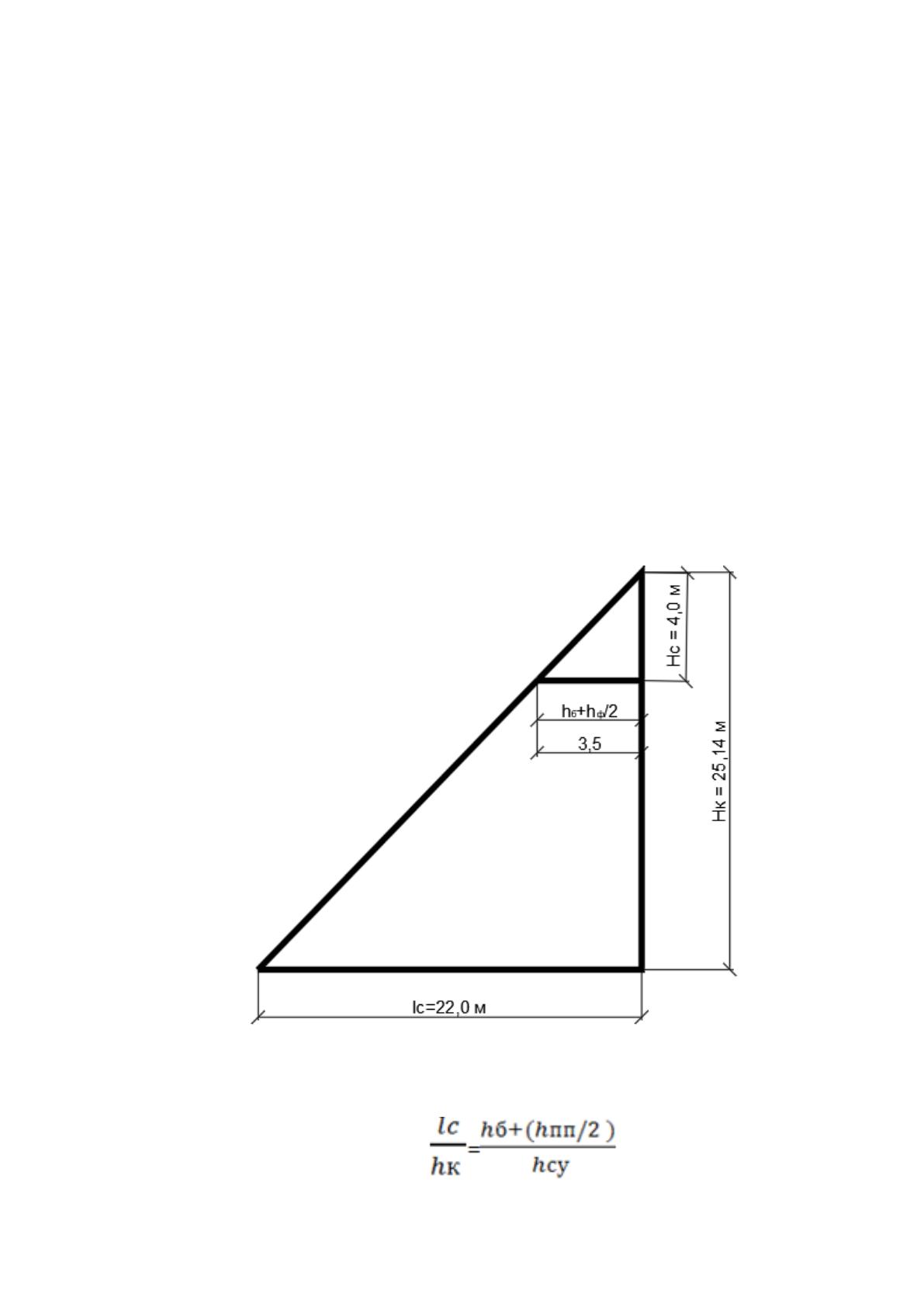

Заменим рисунок 2.1 на геометрическую схему и найдем вылет стрелы
из подобия треугольников.
Рис. 2.2. Схема к выбору крана
58
????????

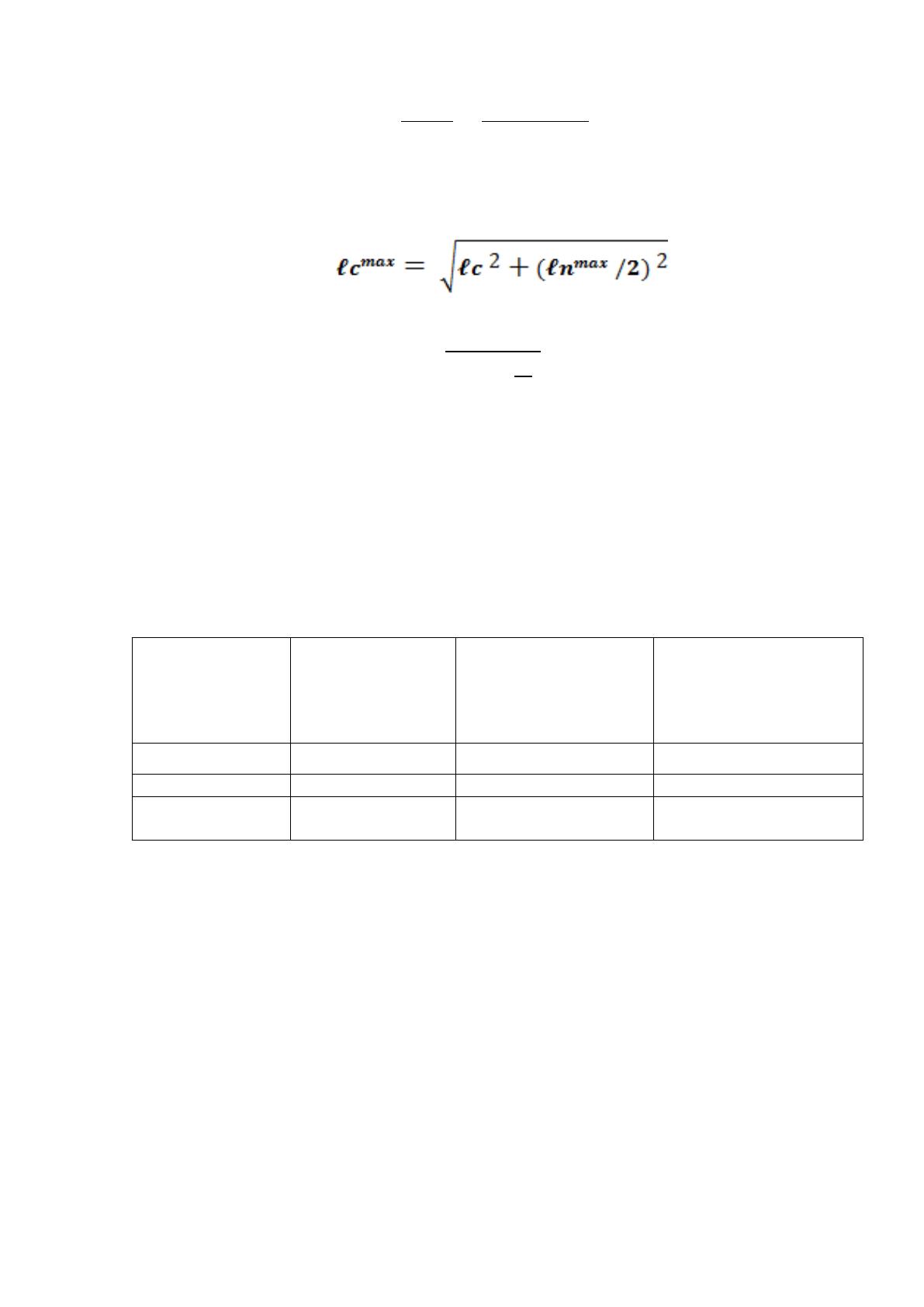

Затем находим ℓcmax по формуле:
????
????
2
= 22,8 м
Подбираем краны: башенный КБ-308 (горизонтальная стрела 25 м) и
пневмоколесный КС-5363 с башенно-стреловым оборудованием (удлиненная
стрела 25 м и гусек 8 м).
Таблица 2.2
Экономическое сравнение монтажных кранов
Марка крана
Вылет осн.(вспом.)
крюка L,
м
Грузоподъемность Q,
т
Высота подъема осн.кр.
(вспомог.)
Н, м
1
2
3
4
КБ-308
4,5-25
3,2-8
32,5
КС-5363
4,5-13,8 (13,4-24,7)
3,5-25
14-8
(25,6-18)
Принимаем к работе кран КС-5363.
2.12. Календарное планирование строительно-монтажных работ на
объекте
Продолжительность строительства одноэтажного производственного
здания общим объемом 34660 м
3
составляет 8 (168 дн.) месяцев.
Таблица 2.3
Нормы задела строительства по месяцам
59
Объект
Продолжительность
строительства, мес.
Нормы задела в строительстве по месяцам,
%
Общая
Подготовитель
ный
период
1
2
3
4
5
6
7
8
Производственн
ое здание
9
1
9
17
28
40
55
71
87
100
Таблица 2.4
График потребности в материалах
№
п/
п
Наименование
Кол-
во
Площад
ь, м
2
Продолжите
льность
работ, дн.
Среднесуточное количество машин и
механизмов по месяцам
1
2
3
4
5
6
7
8
1
2
3
4
5
6
1
Фундаментные
балки
22
-
1
2
Колонны
64
-
4
3
Ригели и балки
79
-
1
4
Фермы
-
48,51
3,5
5
Прогоны, связи
и распорки
-
266,7
4
6
Кирпич
-
250
26
7
Плиты
покрытия
104
-
4
8
Двери и окна
-
403
8
9
Профнастил
-
3660
5
1
0
Керамическая
плитка
-
278
5
1
1
Краска
-
9732
7
60
2.13. Технологическая карта на монтаж строительных конструкций
каркаса
2.13.1. Область применения
Технологическая карта разработана на монтаж элементов каркаса
одноэтажного производственного здания.
2.13.2. Общие положения
В состав работ, рассматриваемых техкартой входят:
- монтаж колонн;
- монтаж надколонников;
- монтаж распорок, балок и связей;
- монтаж подстропильной фермы;
- устройство фахверковой колонны;
- монтаж подкрановых балок;
- монтаж ферм;
- антикоррозийная защита сварных швов;
- заделка швов плит покрытия.
2.13.3. Организация и технология выполнения работ
До начала монтажа элементов каркаса надземной части, необходимо:
- закончить все работы нулевого цикла, составить акт приемки работ
нулевого цикла;
- подготовить и установить в зоне работы бригады рабочих механизмы,
инвентарь, приспособления и средства безопасного производства работ;
- завести на строительную площадку материалы, изделия, заготовки и
полуфабрикаты, обеспечивающие бесперебойную работу в течение не менее
пяти смен;
- определить монтажный горизонт и вынести разбивочные оси;
61
- произвести разбивку установочных рисок;
- подготовить рабочие места монтажников.
Работы выполняются последовательно на 3-х захватках с помощью
крана КС-5363.
Данное промышленное здание делится на 3 захватки:
1 захватка – пролёт в осях А-Г на длину по осям 5-13;
2 захватка – пролёт в осях Г-И на длину по осям 5-13;
3 захватка – пролёт в осях И-Н на длину по осям 5-13.
Работает комплексная бригада в составе: Машинист 6р - 1 чел;
Монтажник конструкций: 2р-1 чел., 3р-2 чел., 4р-1 чел., 5р-1 чел.,
электросварщик 4р-2.
Сменность работ – 2 смены в день.
Монтаж металлических колонн каркаса
Выверку и временное закрепление колонн в стаканах фундамента
произвести с помощью одиночного кондуктора, расчалок
Промстальконструкция, 2008-09 и инвентарных передвижных якорей.
Расчалки закрепить к колонне за хомуты.
Перед монтажом колонны подают в зону монтажа, укладывают на
деревянные подкладки, обстраивают монтажными лестницами и подмостями,
необходимыми для монтажа последующих конструкций. Иногда вместо
подмостей на колоннах устанавливают пальцы или кронштейны,
используемые в дальнейшем для крепления подмостей.
62

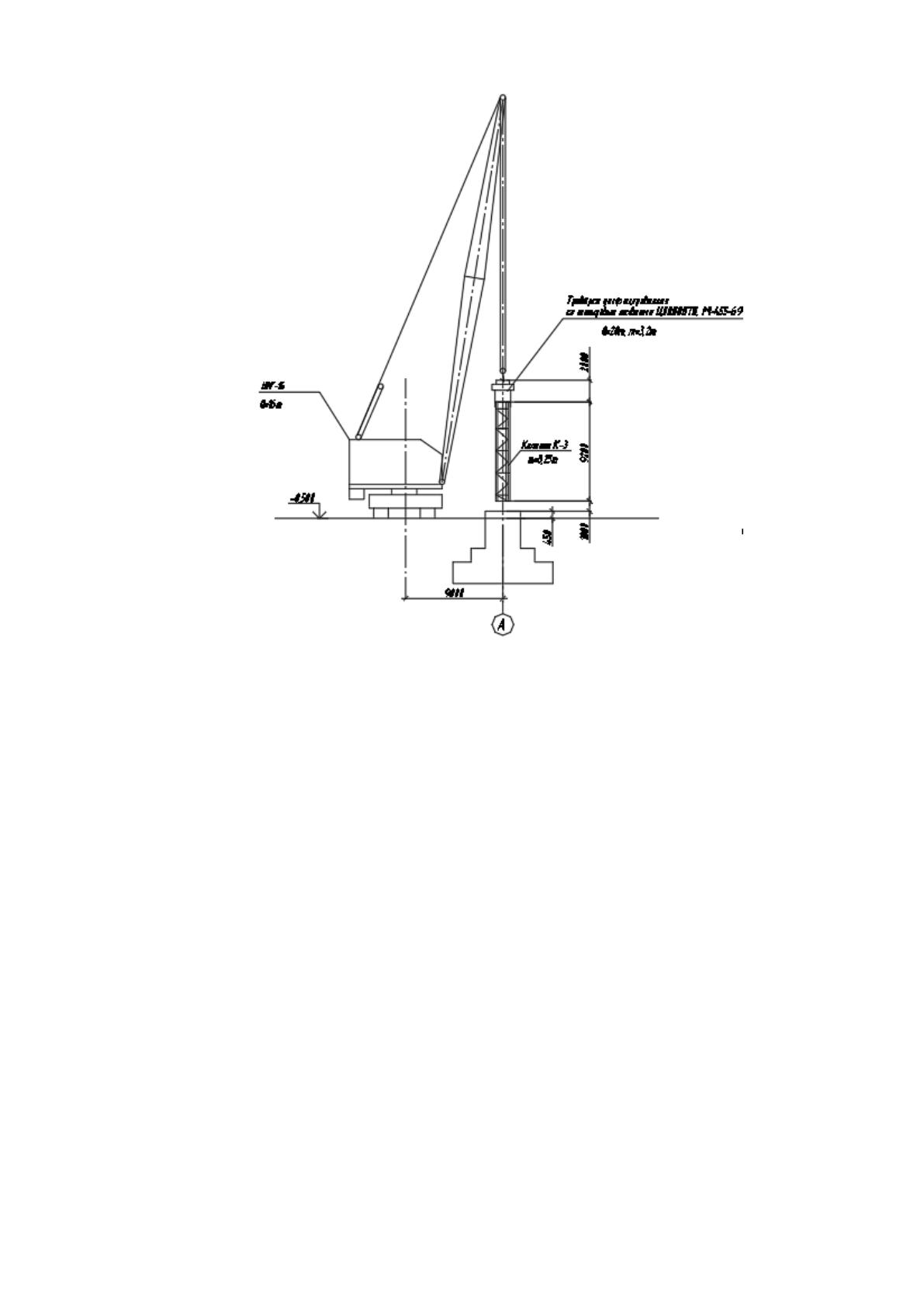

Рис. 2.2. Схема монтажа колонн
Легкие колонны, как правило монтируют целиком, а тяжелые - из
нескольких элементов. Совмещая осевые риски в нижней части колонн с
осевыми рисками, нанесенными на верхней поверхности фундамента. Не
расстроповывая колонну, проверить вертикальность их установки с помощью
двух теодолитов, установленных в створах продольной и поперечной
разбивочных осей, совмещая положение нижних и верхних рисок на колонне
с вертикальной визирной осью теодолита.
Состав бригады: Машинист 6р - 1 чел; монтажник конструкций: 2р-1
чел., 3р-2 чел., 4р-1 чел., 5р-1 чел.
Монтаж подкрановых балок
Монтаж подкрановых балок ведется с помощью крана.
63
Рис. 2.3. Схема монтажа подкрановой балки
Состав бригады: Машинист 6р-1; Монтажник 2р-1; 3р-1; 4р-1; 5р-1;
электросварщик 4р-2.
Монтаж стропильных ферм

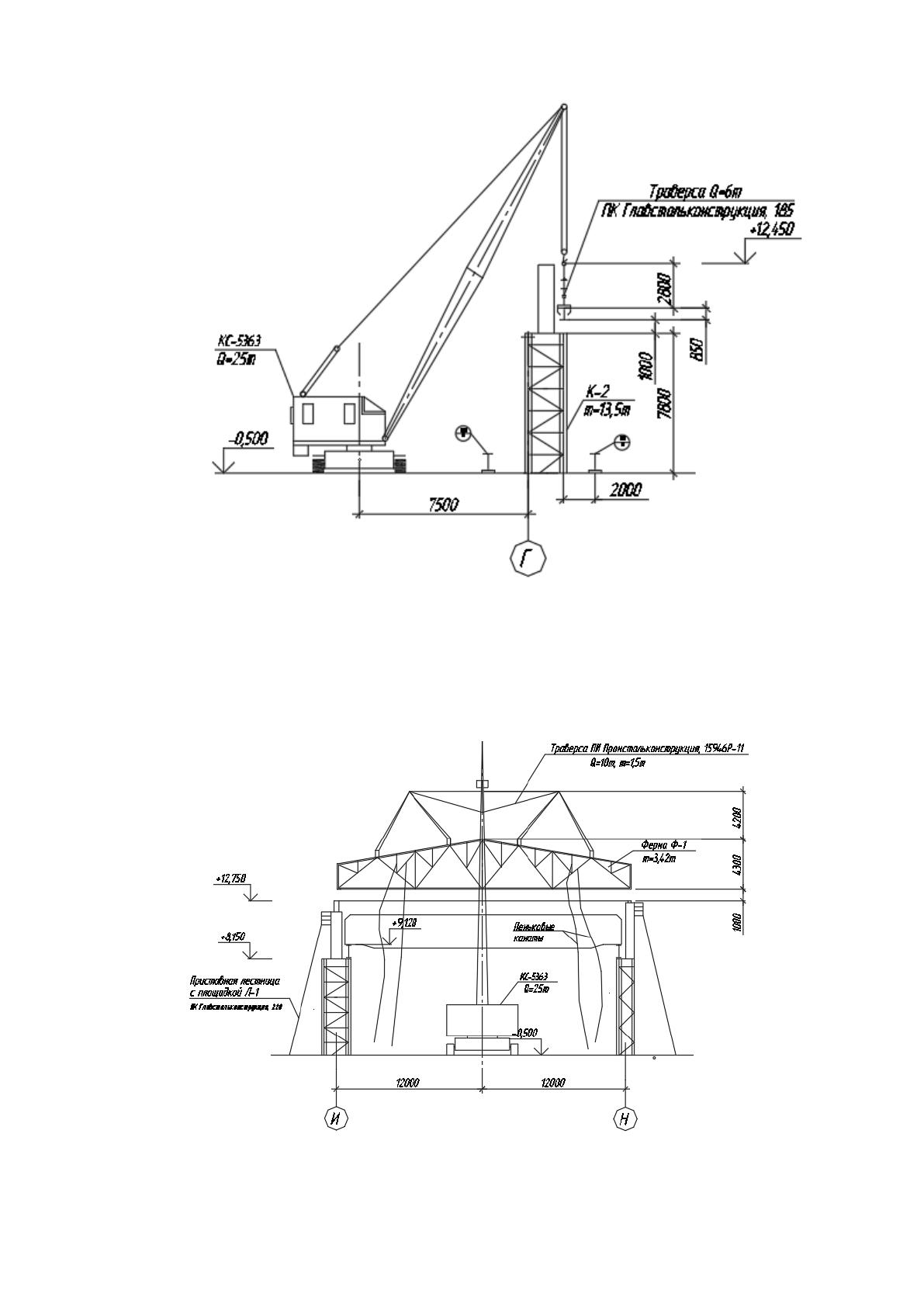

Рис. 2.4. Схема монтажа стропильной фермы
64
Стропильные фермы устанавливать в проектное положение с
совмещением осевых рисок на опорной поверхности колонны, после чего
закрепить их сваркой с закладными элементами колонны.
Устойчивость первых двух стропильных ферм обеспечить расчалками
Промстальконструкция, 2008-09, закрепленными за передвижные
инвентарные якоря. Установить три пары расчалок (в середине и четвертях
пролётов). По верхнему поясу стропильные фермы закрепить монтажной
инвентарной распоркой ПИ Промстальконструкция, 4234Р-44; установить 2
распорки в третях пролёта.
Состав бригады: Машинист 6р-1; Монтажник 2р-1; 3р-2; 4р-1; 5р-1;
электросварщик 4р-2.
Монтаж плит покрытия

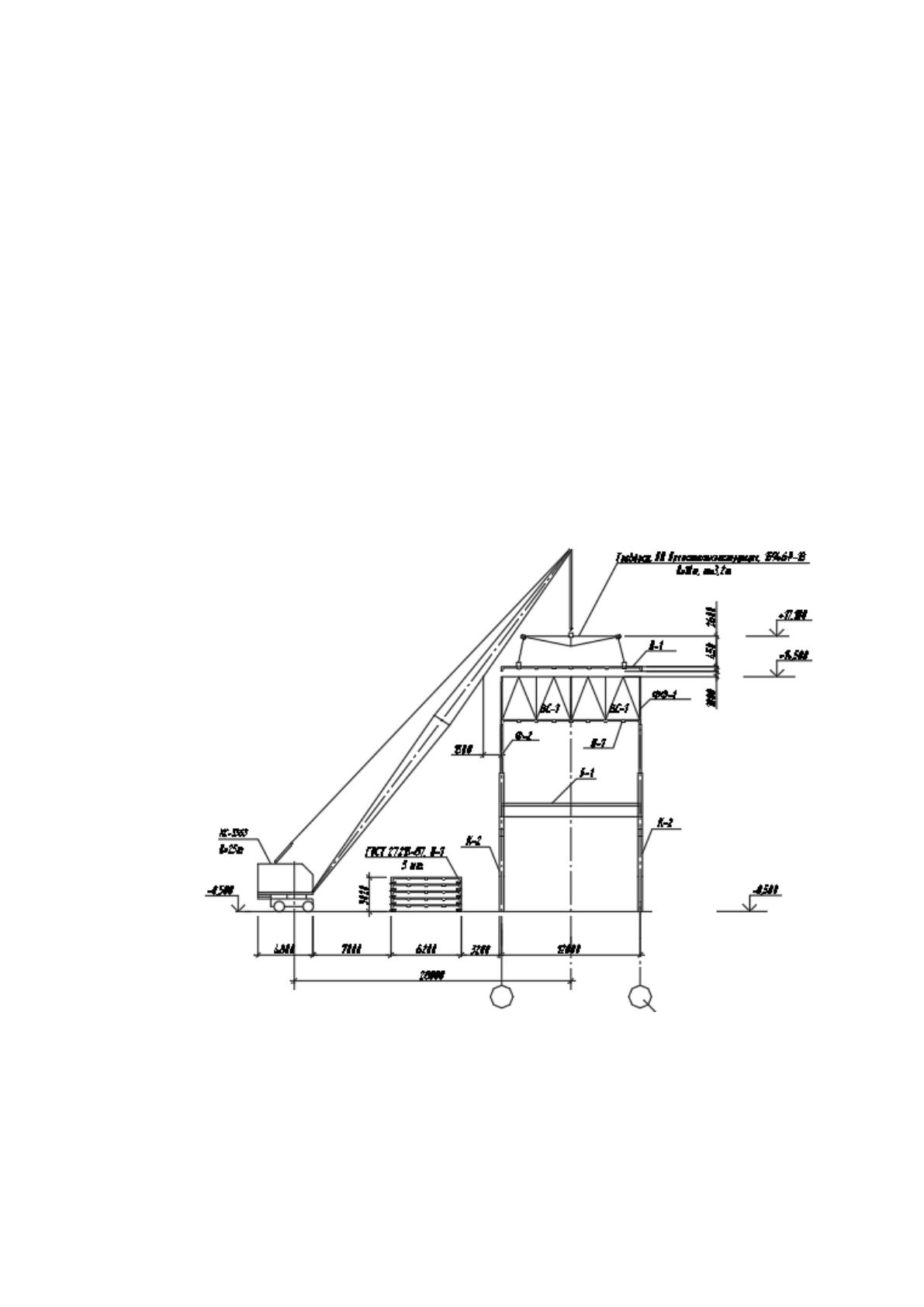

Рис. 2.5. Схема монтажа плит перекрытия
Монтаж плит покрытия производить от концов фермы к фонарю, затем
производить монтаж плит покрытий фонаря; после укладки каждой плиты
