Заметим, что для соединения подсетей (или логических сегментов) и
разных вычислительных сетей в качестве межсетевых интерфейсов
применяются мосты, коммутаторы, маршрутизаторы.
Концентраторы являются аппаратными устройствами множественного
доступа, что объединяют в одной конкретной точке отдельные физические
линии кабеля, а также образуют общую среду для выполнения передачи
данных в сети.
Коммутаторами является программно-аппаратное устройство,
которые делит общую среду передачи информации на логические сегменты.
При этом, каждый логический сегмент образуется с помощью объединения
нескольких физических частей с помощью концентраторов.
Мосты являются программно-аппаратными устройствами, которые
обеспечивают соединение сразу нескольких локальных сетей или несколько
частей для одной и той же вычислительной сети, работающих с самыми
разными протоколами [9, с.104].
Применение мостов выполняется для логической структуризации
вычислительной или для непосредственного соединения идентичных сетей,
которые имеют некоторые физические различия.
Заметим, что мост изолирует трафик части сети от трафика иной
части, повышая производительность передачи информации.
Маршрутизаторы являются коммуникационное оборудованием,
которое обеспечивает определение маршрута передачи информации между
сетями, имеющими разную архитектуру или же протоколы.
Шлюзы – коммуникационное оборудование, служащее для
объединения нескольких разнородных сетей, которые используют различные
протоколы обмена.
1.3.2. Выбор и обоснование проектирования сети
Выполним выбор топологии ЛВС.
Топология ЛВС – это физическое расположение всех ПК
36
относительно друг друга.
Топологией определяются требования для сетевого оборудования,
типа используемого кабеля, наиболее удобных методов и возможностей
управления обменом данных.
Физической топологией сети является физическая геометрия
построения для ЛВС.
Логическая топология часто определяет направления проходимых
массивов данных между самыми разными узлами сети, а иногда и способы
передачи информации в ЛВС.

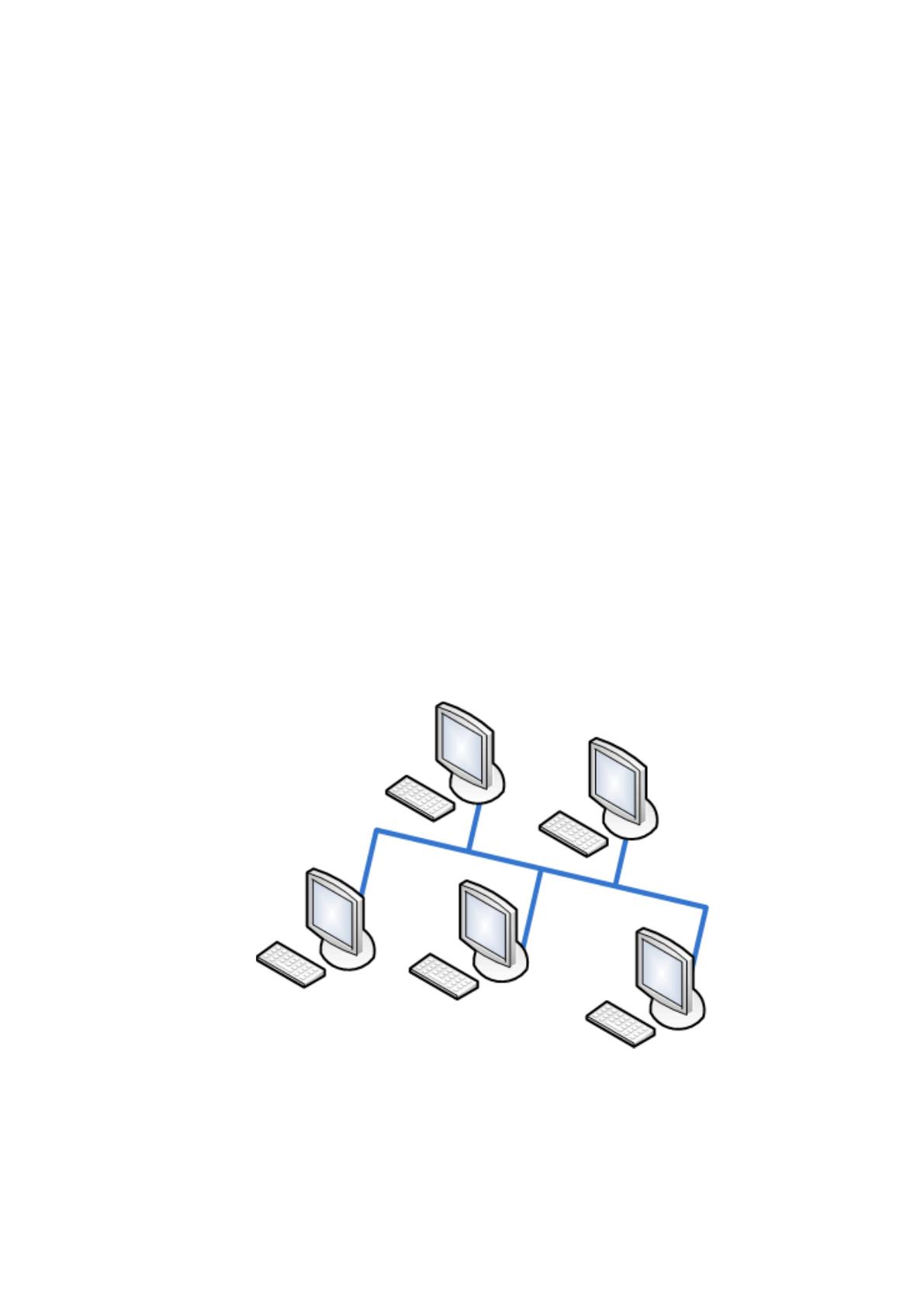

Шинная структура ЛВС (рисунок 13) является общим кабелем, к
которому подсоединены другие рабочие станции.
В топологиях такого типа необходима только одна линия связи для
передаваемых в ней данных [18, с.90].
Все участники сети также должны иметь по одной линии кабеля. К
этой линии также подключаются в самых различных местах остальные
участники.
Рисунок 13. Структура шинной топологии
Рассматриваемая топология также может применяться в локальных
сетях с архитектурой вида Ethernet.
Физическая топология шина является широковещательной, а именно
37
сигналы распространяются практически во все направления сети
одновременно.
В топологиях логическая шина непосредственно среда передачи
данных может применяться совместно и одновременно для всех ПК сети, при
этом сигналы от ПК будут распространяться одновременно на все
направления.
Основные достоинства представляемой топологии:
− легкое расширение сети;
− минимальные затраты по стоимости кабеля для прокладки линий
связи;
− отсутствие центральных абонентов, что увеличивает надежность
сети, поскольку при его некотором отказе остановится вся вычислительная
система.
Главные недостатки такой топологии:
− при разрыве некоторой линий связи вся вычислительная сеть
перестает корректно работать и обнаружить разрывы трудно, поскольку все
имеющиеся абоненты уже подключены параллельно;
− сетевое аппаратное обеспечение для этой топологии сложнее чем
остальные топологии, так как ложатся на нее все обязанности для
центрального абонента;
− при разрывах или же повреждениях кабеля прекращается также
обмен информацией также между теми рабочими станциями, которые
остались соединены.
Для устранения некоторых имеющихся недостатков сети для
топологий типа шина часто соединяют друг с другом при помощи репитеров
или повторителей.
Звездообразная структура является топологией, где каждая из рабочих
станций может подсоединятся кабелем непосредственно к концентраторам.
Физическая такая топология является широковещательной, а именно
38
сигналы с ПК могут распространяться во всех направлениях одновременно
[21, с.78].

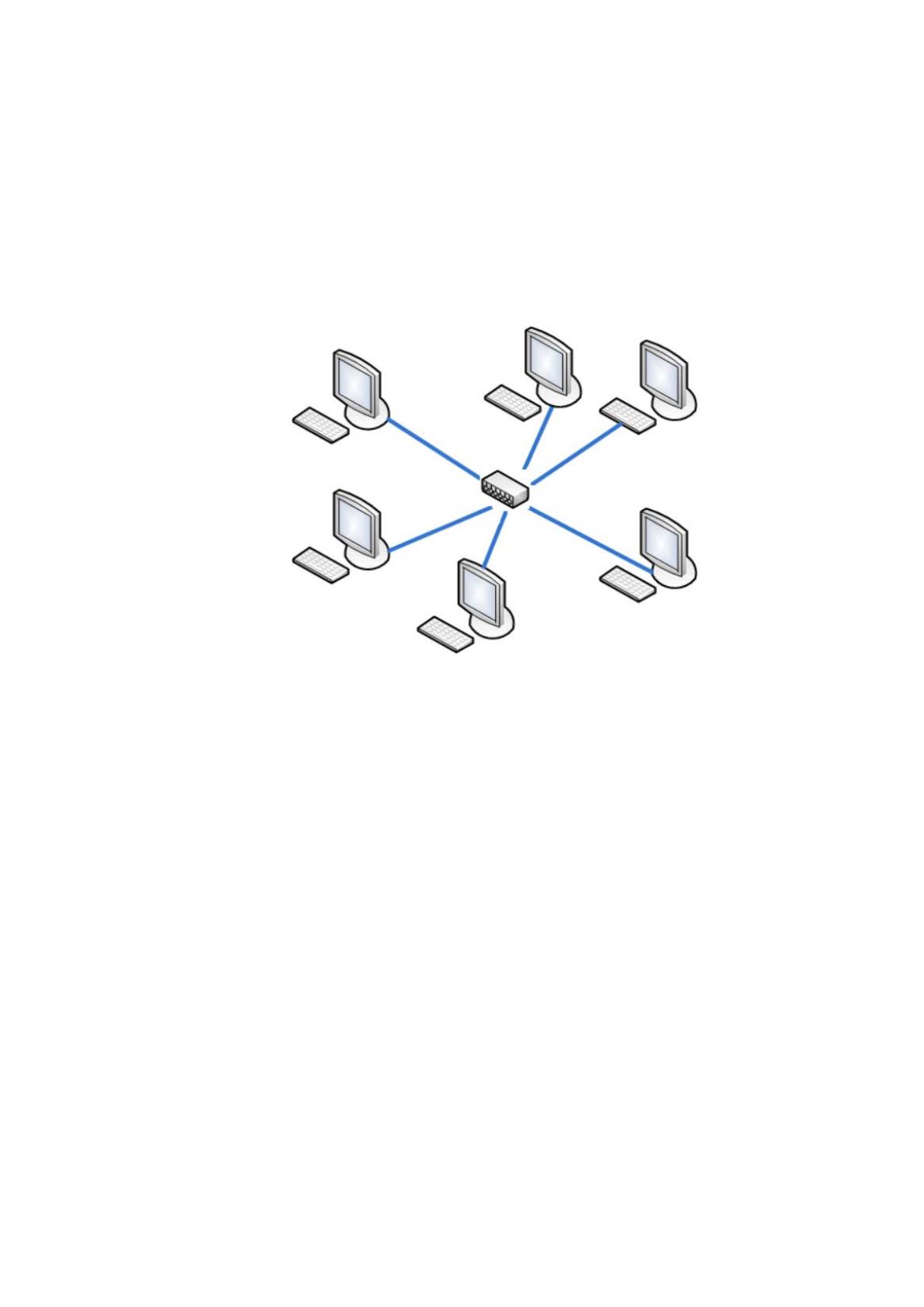

Логическая топология типа «звезда» (рисунок 14) является структурой
от станций сети, которая передает информацию по всем линиям для ПК.
Информация поступает при передаче сразу на всех рабочих станциях, а
принимается только некоторыми из них.
Рисунок 14. Структура звездообразной топологии
Принято различать такие 2 типа описываемой топологии «звезда»:
– звезда, которая имеет пассивный центр;
– звезда, которая имеет интеллектуальный центр.
При звездообразной топологии также необходимо использовать
специальное устройство, что имеет несколько портов для подключения
сетевого оборудования.
Каждый с абонентов сети соединяется только с одним
концентратором для определенной линии передачи информации.
Когда такая линия выходит из строя доступ непосредственно к ЛВС
стает практически невозможным именно для этого абонента.
Одним с самых весомых достоинств для рассматриваемой топологии
является также тот факт, что можно контролировать легко работу ЛВС, все
точки подключения являются сразу собранными в одном месте.
Одним значительным недостатком является большой расход линий
39
связи, ведь к каждой рабочей станции нужно прокладывать свою линию.
Кольцевая топология ЛВС – это физическая структура, где все узлы
соединяются каналами связи для реализации неразрывного кольца, с
помощью которого и передается информация.

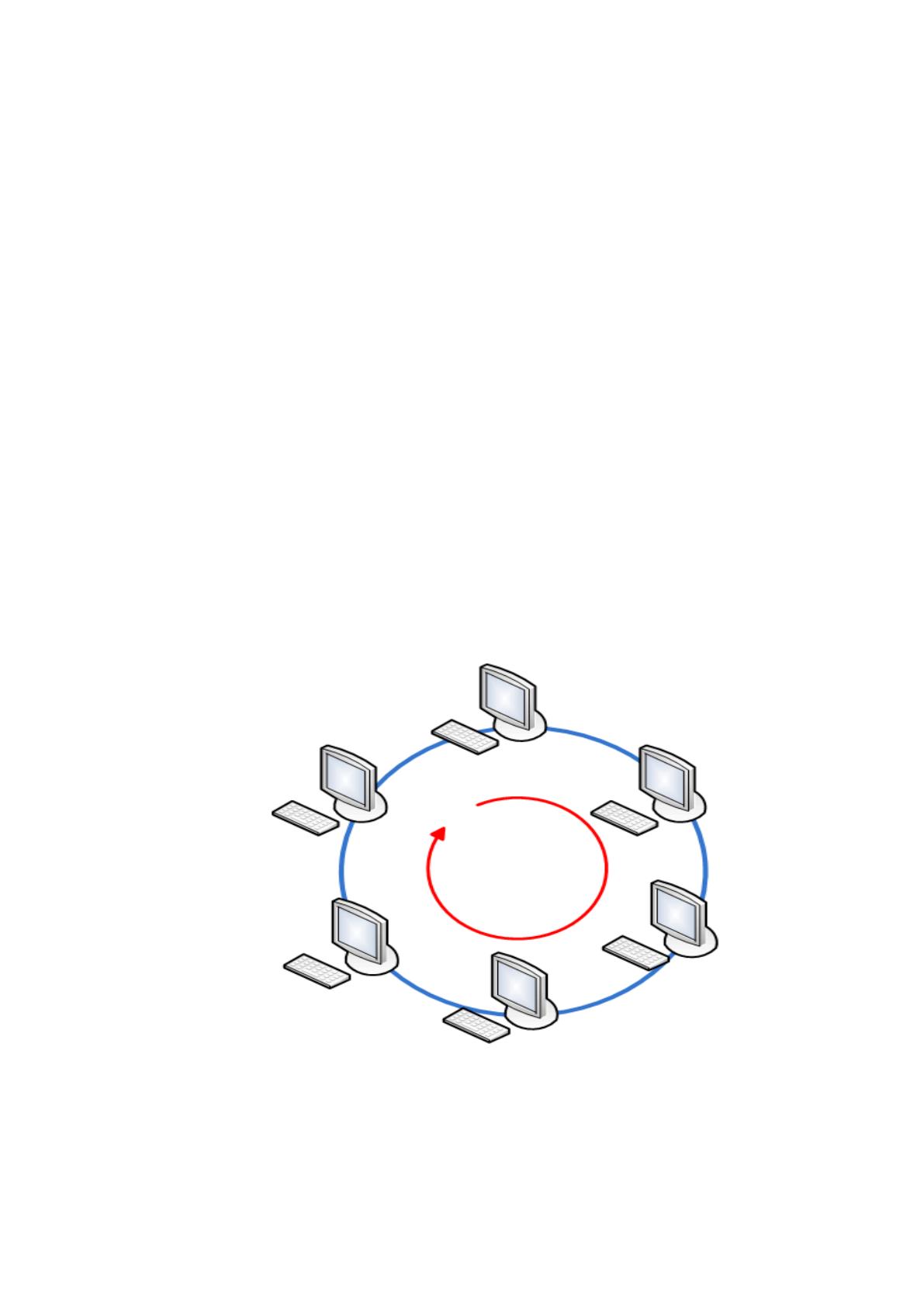

Физически топология «кольцо» (рисунок 15) выполняет прием
сигнала рабочей станцией и распознает, а также может получать только
сообщение, что ей адресовано. В ЛВС с рассматриваемой топологией
используется специальный доступ с помощью маркеров, что предоставляет
ПК право использовать топологию в определенном ранее порядке [2, с.56].
Маркерный метод для реализации доступа обеспечивает для каждого
ПК получение степени доступа к кольцу при обороте маркера.
Стоит отметить тот факт, что в топологии кольцо все участники сети
будут соединены только одной линией для связи с каждым со своим соседей,
в рассматриваемой линии передаются информация только в одном из
направлений.
Рисунок 15. Структура кольцеобразной топологии
Рассмотрев все основные типы топологий, можно выделить далее
важнейшие факторы, что могут влиять на работу ЛВС:
– исправность рабочих станций в сети. Иногда данный факт может
остановить работу локальной сети, но иногда он не влияет никак на
40
работоспособность ЛВС;
– исправность оборудования в ЛВС;
– целостность линии связи.
Топология звезда использует преимущества над шинной топологией, а
именно, значительно высокая стойкость для отказов ЛВС и высокий ее
уровень надежности.
В случае выхода только одного из рабочей станции из строя, сеть
будет продолжать работать и дальше, а полная остановка сети наступает
только при поломке центрального узла.
Из вышеприведенного материала сделаем вывод, что в нынешнее
время наиболее актуальной топологией является «звезда», поскольку она
стойкая к разного рода отказам [22, с.84].
Для проектирования ЛВС существуют стандартные стратегии и
способы.
Анализ всех сетевых требований поможет оценивать бизнес-ценность
решений для области ИТ, определить основные цели, выбрать приоритеты
для частей компьютерной системы, что надо улучшить или расширять.
Четкое определение всех требований к функциям для сети поможет
избежать непосредственной реализации ненужных сетевых параметров, что
позволит сэкономить значительные средства бюджета компании.
Выделяют следующие стратегии модернизации КС:
– комплексная;
– индивидуальная;
– по участкам.
Комплексная стратегия разработки не является целесообразной, так
как подразумевает разработку всей локальной сети ООО “Фарватер”, а ведь
некоторые структурные подразделения имеют уже свою сеть.
Другой причиной являются большие затраты на комплексную
разработку сети.
41
Индивидуальная стратегия модернизации предусматривает
усовершенствование только отдельных ПК в сети или серверов. То есть,
данная стратегия также не подходит для поставленной цели.
Модернизация ЛВС по участкам является наиболее оптимальной
стратегией для усовершенствования КС, так как применяется только для
некоторых подразделений и не требует огромных финансовых вложений.
В результате анализа будет выбрана стратегия модернизации по
участкам.
1.3.3 Выбор и обоснование способа приобретения оборудования для
устройства сети
Анализ всех сетевых требований поможет оценивать бизнес-ценность
решений для области ИТ, определить основные цели, выбрать приоритеты
для частей компьютерной системы, что надо улучшить или расширять.
Четкое определение всех требований к функциям для сети поможет
избежать непосредственной реализации ненужных сетевых параметров, что
позволит сэкономить значительные средства бюджета компании.
Чтобы выполнить анализ всех требований к локальной сети компании,
надо:
– оценить текущее состояние для разных сегментов локальных
сетей и компьютеров в организации, что поможет выявить, проблемы.
требуемые решения;
– определить цели и основные преимущества локальной сети;
– обосновать необходимость закупок нового ПО или аппаратного
обеспечения перед руководством компании;
– определить критерии для оценки качества сети.
Чтобы успешно создавать корпоративную сеть, надо создать
функциональную модель (бизнес-модель), из которой можно получить
технические или физические модели ЛВС.
42
Бизнес-модель содержит бизнес-процедуры, согласованность или
взаимозависимость всей работы, что выполняется в организации.
Непосредственное обслуживание локальных ЛВС должно
проводиться непрерывно, для организации их бесперебойной работы,
обеспечения безопасности данных.
При поддержке сети необходим в штате системный администратор.
Но, при использовании ИТ-аутсорсинга, значительно можно экономить на
обслуживании ЛВС.
Недостаточно просто выполнить подключение компьютеров к
локальной сети и так предоставлять пользователям к ней доступ.
Поэтому очень важно, чтобы сети были защищены от разного рода
внешних помех.
Непосредственное строительство ЛВС имеет возможность создание
программных или аппаратных решений для реализации защиты информации
от краж. Для этого установка и обслуживание брандмауэров, коммутаторов и
маршрутизаторов должна быть непрерывной.
Для быстрого реагирования на возникшие проблемы в сети возможно
использовать удаленное администрирование ЛВС. Удаленное
администрирование сети осуществляется высококвалифицированными
инженерами, при этом соблюдается принцип конфиденциальности
информации. Процесс разработки локальной ЛВС повысит эффективность
работы локальной сети Компании, увеличит ее пропускную способность, а
также обеспечит отказоустойчивость.
Каждая организация формулирует собственные требования к
выполнению конфигурации сети, определяемые разным характером
решаемых задач.
Необходимо определить прежде всего, сколько людей будет в сети
работать. Из этого решения будут зависеть все следующие этапы создания
ЛВС. Количество рабочих станций зависит напрямую от ожидаемого числа
персонала.
43
В результате выполненного анализа выбран метод организации ЛВС
своими силами, то есть, вручную.
В результате рассмотрения первой главы ВКРК был проведен анализ
деятельности ООО «Фарватер», описана техническая и программная
архитектура компании, приведена методология выбора сетевой технологии,
топологии сети.
44
II ПРОЕКТНАЯ ЧАСТЬ
2.1. Технико-экономическая характеристика предметной области и
предприятия
2.1.1. Этапы жизненного цикла проекта локальной сети на предприятии
Жизненный цикл (ЖЦ) в современных компьютерных сетях – это
полностью непрерывный процесс, что может выполняться с момента
непосредственно утверждения надобности для создания КС, а также и
заканчивается он прямо в момент полного изъятия ее с эксплуатации.
Для описания ЖЦ применяется ГОСТ Р ИСО/МЭК 12207-2010
Информационная технология. Системная и программная инженерия.
Процессы жизненного цикла программных средств.
Стоит также заметить, что каждый ЖЦ является только одним с
базовых терминов по теории проектирования КС.
Основным нормативным положением, что выполняет регламентацию
разработки жизненного цикла, считают сертифицированный международный
стандарт с разработки КС ISO 12207 Международной организации по
реализации стандартизации [1,с.45].
Он выполняет определение типичной (традиционной) схемы ЖЦ,
которая также использует, задачи, разнообразные действия, которые надо
выполнять во время проектирования КС.
Сама структура указанного цикла основана по уже действующему
стандарту ISO 12207 с группами:
– вспомогательные;
– основные (главные);
– организационные.
Все основные группы процессов по ЖЦ в себя включают перечень
определенных действий, что связаны с задачами, которые всегда должны
быть выполнены при выполнении ЖЦ.
К главным процессам, которые имеются в ЖЦ относят такие:
