ВВЕДЕНИЕ
В современном мире ни одну крупную технологическую проблему
нельзя решить без переработки значительных объемов информации и
коммуникационных процессов. Особое место в организации новых
информационных технологий занимает компьютер. Телефонная сеть, а затем
специализированные сети передачи данных послужили хорошей основой для
объединения компьютеров в информационно-вычислительные сети.
Компьютерные сети передачи данных являются результатом
информационной революции и в будущем смогут образовать основное
средство коммуникации.
Компьютеры настолько глубоко укоренились в современном мире,
связав словно паутиной все сферы науки и деятельности людей, что привело
к необходимости создания программного обеспечения для их стабильной
эксплуатации. Во-первых, это связано с интенсивным развитием и быстрым
совершенствованием электронной вычислительной техники, а также
внедрением ЭВМ в разные сферы деятельности человека.
С интенсивным развитием общества растут потоки информации,
которые нуждаются в быстрой и качественной обработке, именно это стало
причиной столь значительного развития информационных технологий.
Для значительного повышения производительности труда, компьютеры
необходимо объединить в сети.
Тема выпускной квалификационной работы: «Организация работы
офисной сети под управлением ОС Windows Server 2008 на примере МУП
«Югорскэнергогаз».
Актуальность данной темы определяется потребностью активного
использования компьютерных сетей как основы информационного
обеспечения. В настоящее время имеется несколько лидирующих офисных
ОС, но наиболее популярной является Windows. В МУП «Югорскэнергогаз»
используются компьютеры, работающие на операционной системе Windows.
5
В рамках выпускной квалификационной работы необходимо выбрать
ОС, соответствующую требованиям МУП «Югорскэнергогаз». В
организации имеется большое количество компьютеров, которые
необходимо объединить в общую сеть.
Объектом работы являются локальные сети под управлением
конкретной операционной системы.
Предметом работы является управление локально-вычислительной
сетью муниципального унитарного предприятия «Югорскэнергогаз» с
помощью ОС Windows Server 2008.
Целью данной работы является проектирование офисной сети под
управлением ОС Windows Server 2008 в МУП «Югорскэнергогаз».
Для достижения поставленной цели необходимо решить следующие
задачи:
1) рассмотреть основные физические и логические топологии
вычислительных сетей;
2) рассмотреть основные принципы построения вычислительных сетей
по способу передачи данных;
3) выполнить анализ программного обеспечения для построения
базовых топологий ЛВС;
4) обосновать выбор структуры, аппаратного и программного
обеспечения, системы защиты данных офисной сети организации;
5) выполнить реализацию офисной сети организации.
Практическая значимость работы заключается в объединении в
общую сеть большого количества компьютеров посредством проектирования
офисной сети под управлением ОС Windows Server 2008.
Ожидаемый результат по итогам проектирования офисной сети под
управлением ОС Windows Server 2008 на предприятии МУП
«Югорскэнергогаз» позволит сократить бумажный документооборот внутри
предприятия, повысить производительность труда, сократить время на
обработку информации.
6
Во время работы над выпускной квалификационной работой
использовались научные труды следующих авторов: профессора Дугласа
Комера «Межсетевой обмен с помощью TCP/IP»; преподавателей в области
информационных технологий Виктора и Натальи Олифер «Компьютерные
сети», «Базовые технологии локальных сетей»; Рэнда Моримото, Майкла
Ноэла «Microsoft Windows Server 2008 R2» и других авторов, работающих в
области сетевых исследований.
Выпускная квалификационная работа состоит из введения, трех глав,
заключения, списка использованной литературы, приложений.
7
ГЛАВА 1. ОСНОВНЫЕ ПРИНЦИПЫ ПОСТРОЕНИЯ
ВЫЧИСЛИТЕЛЬНЫХ СЕТЕЙ
1.1. Основные определения и термины
Сеть – это совокупность объектов, образуемых устройствами передачи
и обработки данных. Международная организация по стандартизации
определила вычислительную сеть как последовательную бит-
ориентированную передачу информации между связанными друг с другом
независимыми устройствами[21].
Сети обычно находятся в частном ведении пользователя и занимают
некоторую территорию и по территориальному признаку разделяются на:
Локальные вычислительные сети (ЛВС) или Local Area Network (LAN),
расположенные в одном или нескольких близко расположенных зданиях.
ЛВС обычно размещаются в рамках какой-либо организации (корпорации,
учреждения), поэтому их называют корпоративными.
Распределенные компьютерные сети, глобальные или Wide Area
Network (WAN), расположенные в разных зданиях, городах и странах,
которые бывают территориальными, смешанными и глобальными. В
зависимости от этого глобальные сети бывают четырех основных видов:
городские, региональные, национальные и транснациональные. В качестве
примеров распределенных сетей очень большого масштаба можно назвать:
Internet, EUNET, Relcom, FIDO[15].
В состав сети в общем случае включается следующие элементы:
сетевые компьютеры (оснащенные сетевым адаптером);
каналы связи (кабельные, спутниковые, телефонные, цифровые,
волоконно-оптические, радиоканалы и др.);
различного рода преобразователи сигналов;
сетевое оборудование.
Различают два понятия сети: коммуникационная сеть и
информационная сеть (см. рис. 1).
8
Коммуникационная сеть предназначена для передачи данных, также
она выполняет задачи, связанные с преобразованием данных.
Коммуникационные сети различаются по типу используемых физических
средств соединения.
Информационная сеть предназначена для хранения информации и
состоит из информационных систем. На базе коммуникационной сети может
быть построена группа информационных сетей.
Под информационной системой следует понимать систему, которая
является поставщиком или потребителем информации.

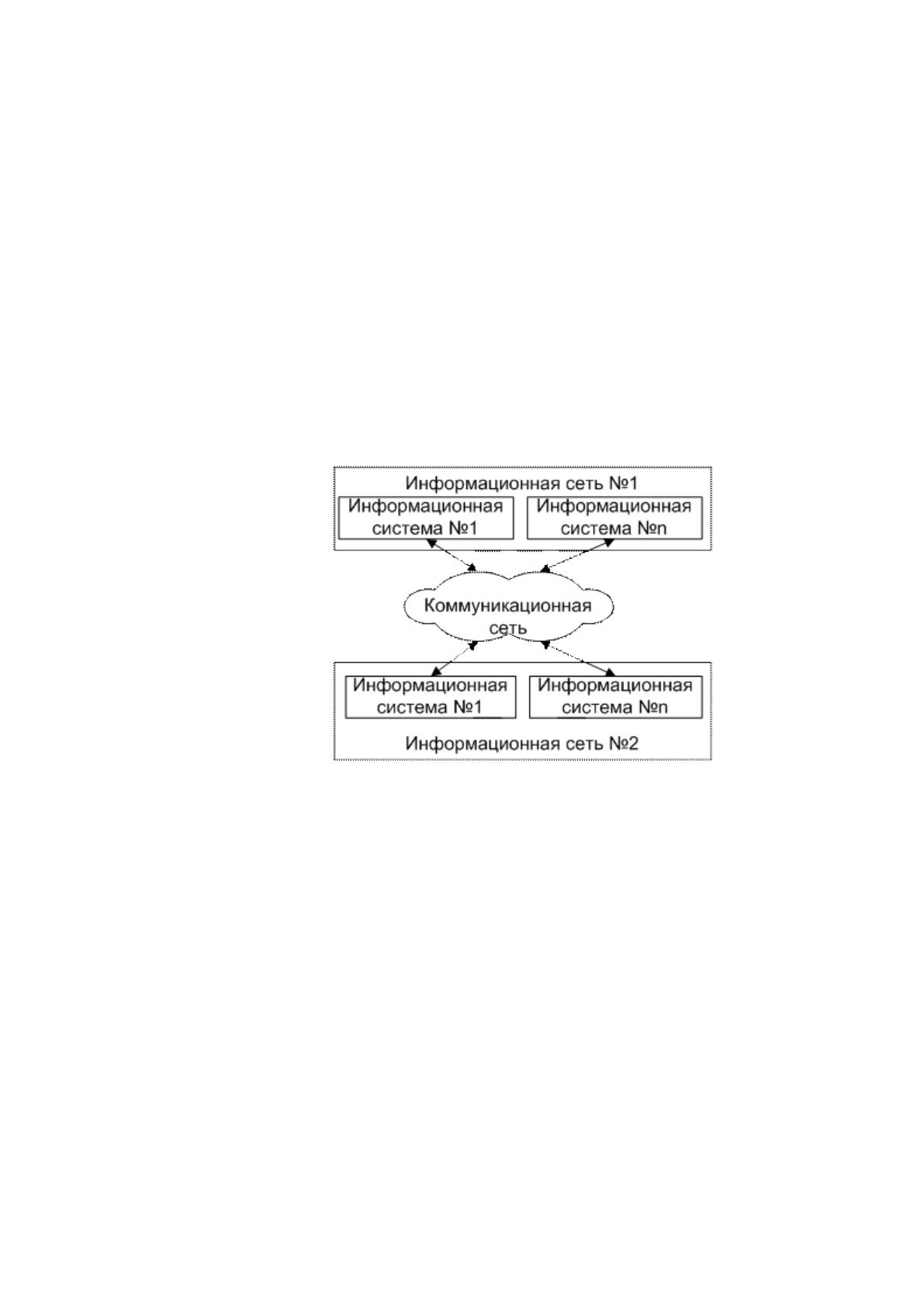

Рисунок 1 – Информационные и коммуникационные сети
Компьютерная сеть состоит из информационных систем и каналов
связи.
Под информационной системой следует понимать объект, способный
осуществлять хранение, обработку или передачу информация. В состав
информационной системы входят: компьютеры, программы, пользователи и
другие составляющие, предназначенные для процесса обработки и передачи
данных. В дальнейшем информационная система, предназначенная для
решения задач пользователя, будет называться рабочая станция (client).
Рабочая станция в сети отличается от обычного персонального компьютера
9
(ПК) наличием сетевой карты (сетевого адаптера), канала для передачи
данных и сетевого программного обеспечения[20].
Под каналом связи следует понимать путь или средство, по которому
передаются сигналы. Средство передачи сигналов называют абонентским,
или физическим, каналом.
Каналы связи (data link) создаются по линиям связи при помощи
сетевого оборудования и физических средств связи. Физические средства
связи построены на основе витых пар, коаксиальных кабелей, оптических
каналов или эфира. Между взаимодействующими информационными
системами через физические каналы коммуникационной сети и узлы
коммутации устанавливаются логические каналы.
Логический канал – это путь для передачи данных от одной системы
к другой. Логический канал прокладывается по маршруту в одном или
нескольких физических каналах. Логический канал можно охарактеризовать
как маршрут, проложенный через физические каналы и узлы
коммутации[12].
Информация в сети передается блоками данных по процедурам обмена
между объектами. Эти процедуры называют протоколами передачи данных.
Протокол – это совокупность правил, устанавливающих формат и
процедуры обмена информацией между двумя или несколькими
устройствами.
Загрузка сети характеризуется параметром, 가 называемым 가 трафиком. 가
Трафик 가 (traffic) 가 – 가 это 가 поток 가 сообщений 가 в 가 сети 가 передачи 가 данных. 가 Под 가 ним 가
понимают 가 количественное 가 измерение 가 в 가 выбранных 가 точках 가 сети 가 числа 가
проходящих 가 блоков 가 данных 가 и 가 их 가 длины, 가 выраженное 가 в 가 битах 가 в 가 секунду[39].
Существенное 가 влияние 가 на 가 характеристику 가 сети 가 оказывает 가 метод 가
доступа. Метод 가 доступа 가 – 가 это 가 способ 가 определения 가 того, 가 какая 가 из 가 рабочих 가
станций 가 сможет 가 следующей 가 использовать 가 канал 가 связи 가 и 가 как 가 управлять 가
доступом 가 к 가 каналу 가 связи 가 (кабелю).
10
В 가 сети 가 все 가 рабочие 가 станции 가 физически 가 соединены 가 между 가 собою 가
каналами 가 связи 가 по 가 определенной 가 структуре, 가 называемой 가 топологией. 가
Топология 가 – 가 это 가 описание 가 физических 가 соединений 가 в 가 сети, 가 указывающее 가
какие 가 рабочие 가 станции 가 могут 가 связываться 가 между 가 собой. 가 Тип 가 топологии 가
определяет 가 производительность, 가 работоспособность 가 и 가 надежность 가
эксплуатации 가 рабочих 가 станций, 가 а 가 также 가 время 가 обращения 가 к 가 файловому 가
серверу. 가 В 가 зависимости 가 от 가 топологии 가 сети 가 используется 가 тот 가 или 가 иной 가 метод 가
доступа.
Состав 가 основных 가 элементов 가 в 가 сети 가 зависит 가 от 가 ее 가 архитектуры. 가
Архитектура 가 – 가 это 가 концепция, 가 определяющая 가 взаимосвязь, 가 структуру 가 и 가
функции 가 взаимодействия 가 рабочих 가 станций 가 в 가 сети. 가 Она 가 предусматривает 가
логическую, 가 функциональную 가 и 가 физическую 가 организацию 가 технических 가 и 가
программных 가 средств 가 сети. 가 Архитектура 가 определяет 가 принципы 가 построения 가 и 가
функционирования 가 аппаратного 가 и 가 программного 가 обеспечения 가 элементов 가
сети.
В 가 основном 가 выделяют 가 три 가 вида 가 архитектур: 가 архитектура 가 терминал 가 – 가
главный 가 компьютер, 가 архитектура 가 клиент 가 – 가 сервер 가 и 가 одноранговая 가
архитектура[30].
Современные 가 сети 가 можно 가 классифицировать 가 по 가 различным 가 признакам: 가
по 가 удаленности 가 компьютеров, 가 топологии, 가 назначению, 가 перечню 가
предоставляемых 가 услуг, 가 принципам 가 управления 가 (централизованные 가 и 가
децентрализованные), 가 методам 가 коммутации, 가 методам 가 доступа, 가 видам 가 среды 가
передачи, 가 скоростям 가 передачи 가 данных 가 и 가 т. 가 д.
1.2. 가 Классификация 가 компьютерных 가 сетей
1.2.1. 가 Классификация 가 по 가 территориальному 가 признаку
Локальная 가 сеть, 가 Local 가 Area 가 Network 가 (LAN) 가 – 가 объединяет 가
компьютеры, 가 как 가 правило, 가 одной 가 организации, 가 которые 가 располагаются 가
компактно 가 в 가 одном 가 или 가 нескольких 가 зданиях.
11
Локальные 가 сети 가 обладают 가 плохой 가 масштабируемостью, 가 так 가 как 가
используемые 가 в 가 них 가 технологии 가 накладывают 가 жесткие 가 ограничения 가 на 가 длину 가
линий 가 связи 가 и 가 количество 가 подключаемых 가 компьютеров.
Глобальные 가 сети, 가 Wide 가 Area 가 Network 가 (WAN) 가 – 가 объединяют 가
компьютеры, 가 которые 가 могут 가 располагаться 가 на 가 значительном 가 расстоянии 가 друг 가
от 가 друга. 가 В 가 общем 가 случае 가 компьютер 가 может 가 находиться 가 в 가 любой 가 точке 가
земного 가 шара. 가 Это 가 обстоятельство, 가 делает 가 экономически 가 невозможным 가
прокладку 가 линий 가 связи 가 к 가 каждому 가 компьютеру. 가 При 가 организации 가 WAN-сетей 가
используются 가 уже 가 существующие 가 линии 가 связи, 가 например, 가 телефонные 가
линии.
Глобальные 가 сети 가 обладают 가 хорошей 가 масштабируемостью. 가
Подключение 가 дополнительных 가 компьютеров 가 практически 가 не 가 влияют 가 на 가
общие 가 показатели 가 всей 가 сети[15].
1.2.2. 가 Классификация 가 компьютерных 가 сетей 가 по 가 физическим 가
базовым 가 топологиям 가 построения
Компьютерную 가 сеть 가 можно 가 разделить 가 на 가 две 가 составляющие. 가
Физическая 가 компьютерная 가 сеть 가 – 가 это, 가 прежде 가 всего, 가 оборудование. 가 То 가 есть 가
все 가 требуемые 가 кабели 가 и 가 адаптеры, 가 подсоединенные 가 к 가 компьютерам, 가
концентраторам, 가 коммутаторам, 가 принтерам 가 и 가 так 가 далее. 가 Все 가 то, 가 что 가 должно 가
работать 가 в 가 общей 가 сети. 가 Второй 가 составляющей 가 компьютерной 가 сети 가 является 가
логическая 가 сеть. 가 Это 가 принцип 가 подключения 가 ряда 가 компьютеров 가 и 가 нужного 가
оборудования 가 в 가 единую 가 систему 가 (так 가 называемая 가 топология 가 компьютерных 가
сетей). 가 Это 가 понятие 가 больше 가 применимо 가 к 가 локальным 가 сетям. 가 Сейчас 가 наиболее 가
широко 가 используются 가 такие 가 виды 가 топологий 가 компьютерных 가 сетей, 가 как 가
«кольцо», 가 «звезда», 가 а 가 также 가 «шина»[14]. 가
Топология 가 компьютерных 가 сетей 가 «звезда» 가 – 가 структура, 가 центром 가
которой 가 служит 가 коммутирующее 가 устройство. 가 Все 가 компьютеры 가 подсоединены 가
к 가 нему 가 отдельными 가 линиями. 가 Коммутирующим 가 устройством 가 может 가 быть 가
концентратор, 가 то 가 есть 가 HUB, 가 или 가 коммутатор. 가 Такую 가 топологию 가 еще 가 именуют
