ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ………………………………………………………………………..4
ГЛАВА 1. ПРИНЦИПЫ РАБОТЫ СЕТИ И СИСТЕМ ОРГАНИЗАЦИИ ЕЕ
РАБОТЫ…………………………………………………………………………...6
1.1. Принципы работы и технологии сетей……………………….…………7
1.1.1. Способы организации ЛВС…………………………………………7
1.1.2. Методы доступа в ЛВС……………………………………………10
1.1.3. Централизованные и одноранговые ЛВС...………………………13
1.1.4. Технология Ethernet...……………………………………………...15
1.1.5. Технология удаленного доступа…………………………………19
1.2. Серверные операционные системы для организации работы сети......25
1.2.1. ОС Windows Server…………………………………………………25
1.2.2. ОС Linux/Unix………………………………………………………27
1.2.3. Прочие ОС…………………………………………………….…….29
1.2.4. Преимущества и недостатки……...……………………………….31
ГЛАВА 2. ООО «ЛОГИСТИЧЕСКАЯ КОМПАНИЯ «ВЕСТА» И ЕЕ
ПОТРЕБНОСТЬ В СЕТЕВЫХ СЕРВИСАХ...…………………………………35
2.1. Вычислительная сеть предприятия ООО «Логистическая компания
«ВЕСТА» …………………...…………………………………………...……35
2.1.1. Структура сети предприятия………………………………………36
2.1.2. Исследование конфигурации сети предприятия……...………….37
2.1.3. Сетевое оборудование……………………………………………...40
2.2. Потребности в сетевых сервисах предприятия ООО «Логистическая
компания «ВЕСТА»…………….……………………………………………41
2.2.1. Структура отделов предприятия …………………………………42
2.2.2. Анализ деятельности предприятия…………………...…………..46
2.2.3. Потребности в сетевых сервисах………………………...……….49
3
ГЛАВА 3. ИНТЕГРИРОВАНИЕ ОС WINDOWS SERVER 2012 В
ОФИСНУЮ СЕТЬ ДЛЯ ЦЕЛЕЙ ОПТИМИЗАЦИИ ЕЕ РАБОТЫ.………….54
3.1. Проектирование конфигурации серверной ОС исходя из
существующих потребностей…………………………………………………...55
3.2. Установка и Настройка Windows Server…………………...………….63
3.3. Анализ финансовых затрат на внедрение предложений…………......71
ЗАКЛЮЧЕНИЕ………………………………………………………………….74
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ…………………………….76
ПРИЛОЖЕНИЕ А. Бизнес модель предприятия ООО «Логистическая
компания «ВЕСТА»..…………………………………………………………….80
ПРИЛОЖЕНИЕ Б. Схема установки и настройки службы DNS...…………...82
ПРИЛОЖЕНИЕ В. Схема установки и настройки службы DHCP…………...83
ПРИЛОЖЕНИЕ Г. Схема установки SQL Server 2014………………………..84
ПРИЛОЖЕНИЕ Д. Схема установки и настройки Windows Server Backup…85
4
ВВЕДЕНИЕ
Объединение компьютеров в сети позволило значительно повысить
производительность труда во всех областях. В связи с чем идет постоянная
гонка в усовершенствовании сетей и их производительности, а также в
доступности и простоте управления ими. С развитием информационных
технологий появляются новые материалы, способы по реализации сетей и
разные варианты операционных систем от разных производителей, которые
стремятся улучшить эффективность работы сетей. Существует мнение, что
такая гонка никогда не прекратится, так как всегда будут появляться новые
потребности, операционные системы, материалы и поэтому вопрос выбора
построения сетей и операционных систем будет всегда открытым.
Актуальность темы выпускной квалификационной работы заключается
в том, что на сегодняшний день в нашем мире постоянно развивающихся
информационных технологий главным вопросом становится выбор наиболее
эффективной и простой в использовании операционной системы и способы
построения вычислительных сетей. Причинами такого интенсивного развития
информационных технологий является постоянно растущая потребность в
более быстрой передаче данных и качественной обработке информации.
Объектом исследования выпускной квалификационной работы является
офисная сеть предприятия ООО «Логистическая компания «ВЕСТА», а
предметом исследования – «операционная система OS Windows Server 2012
R2» с точки зрения организации работы офисной сети.
Целью выпускной квалификационной работы является организация
работы офисной сети предприятия под управлением OS Windows Server 2012
R2 на примере ООО «Логистическая компания «ВЕСТА».
Для достижения поставленной цели, необходимо решить следующие
задачи:
1) изучить общие принципы работы сети;
5
2) изучить серверные операционные системы для целей организации
работы офисной сети;
3) изучить предприятие ООО «Логистическая компания «ВЕСТА» для
выявления потребностей в сетевых сервисах;
4) интегрировать операционную систему в офисную сеть для целей
повышения эффективности предоставляемых сервисов.
Практическая значимость работы состоит в улучшении работы сети
предприятия путем внедрения новой серверной операционной системы,
которая позволит эффективнее работать сервисам и будет проста в
эксплуатации.
При написании работы были использованы следующие методы
исследования: анализ офисной сети предприятия ООО «Логистическая
компания «ВЕСТА», сравнение сетевых операционных систем,
моделирование сети предприятия, эксперимент по установке новой серверной
операционной системы.
Результатом работы будет являться внедрение операционной системы
Windows Server 2012 R2 на предприятии, которая обеспечит более
продуктивную работу офисной сети.
Выпускная квалификационная работа включает в себя 85 страниц,
Введение, 3 главы, Заключение, Список использованной литературы,
Приложения.
6
ГЛАВА 1. ПРИНЦИПЫ РАБОТЫ СЕТИ И СИСТЕМ
ОРГАНИЗАЦИИ ЕЕ РАБОТЫ
На сегодняшний день в мире практически все компьютеры или
устройства объединены в различные информационно-вычислительные сети от
малых локальных домашних сетей до глобальных сетей типа Internet.
Повсеместное объединение компьютеров в сети обусловлена такими
причинами, как ускорение передачи данных, возможность быстрого обмена
информацией между пользователями, получение и передача сообщений, да и
вообще любой информацией из любой точки мира.
В связи с этим появляются новые технологии для построения сетей,
увеличиваются скорости обмена данными, увеличиваются объемы
передаваемых данных, появляются новые способы управления сетями. Таким
образом необходимо со временем внедрять новые технологии, поскольку
более старые отходят на задний план и в конце концов перестают
поддерживаться. С появлением всех новых систем управлениями сетями и
построениями сетей так же упрощаются способы перехода на новые системы.
Зачастую с небольшой сетью около 50 или более человек может справляться
один системный администратор благодаря правильной организации работы
своей сети.
Для прокладки сетей в основном используют кабели, а там, где
проложить его не представляется возможным или по стоимости выходит
дорого – применяют радио технологии. В организации сетей имеются
множество вариантов серверных операционных систем. Например, Windows
Server, которая используется в большинстве организаций благодаря своей
невысокой стоимости и доступной настройке. Кроме Windows используются
серверные ОС на базе Linux, Unix, некоторые из которых являются
бесплатными в использовании, но требуют обученных специалистов для
установки и настройки.
7
Таким образом для передачи данных в сетях разрабатываются все новые
способы построения сетей, а для организации и управления применяются все
новые системы, выбор которых для каждого является основной задачей.
1.1. Принципы работы сети
Любая сеть организовывается по определенным принципам и
стандартам, которые позволяют создать сеть, отвечающую заявленным
потребностям. Вычислительные сети разделяются по способам организации,
по методу доступа, делятся на одноранговые или централизованные. Во всех
вариантах есть свои плюсы и минусы. Иногда сети бывают смешанные, когда
разные небольшие локальные сети объединяют для работы в одной
глобальной сети.
1.1.1. Способы организации ЛВС
Узлы, расположенные в сети, могут находиться в разных местах на
территории, где создается вычислительная сеть. Следует иметь в виду, что для
способа обращения к передающей среде и методов управления сетью имеет
значение расположение пользователей рабочих станций. Поэтому стоит
рассмотреть топологию ЛВС.
Под топологией сети понимается расположение связей узлов в сети и их
физическое расположение в сети.
Топологии вычислительных сетей могут быть самыми различными, но
основными являются три: «общая шина», «звезда» и «кольцо». Топология
«общая шина» подразумевает соединение всех рабочих станций к одному
общему кабелю (рисунок 1) [39].

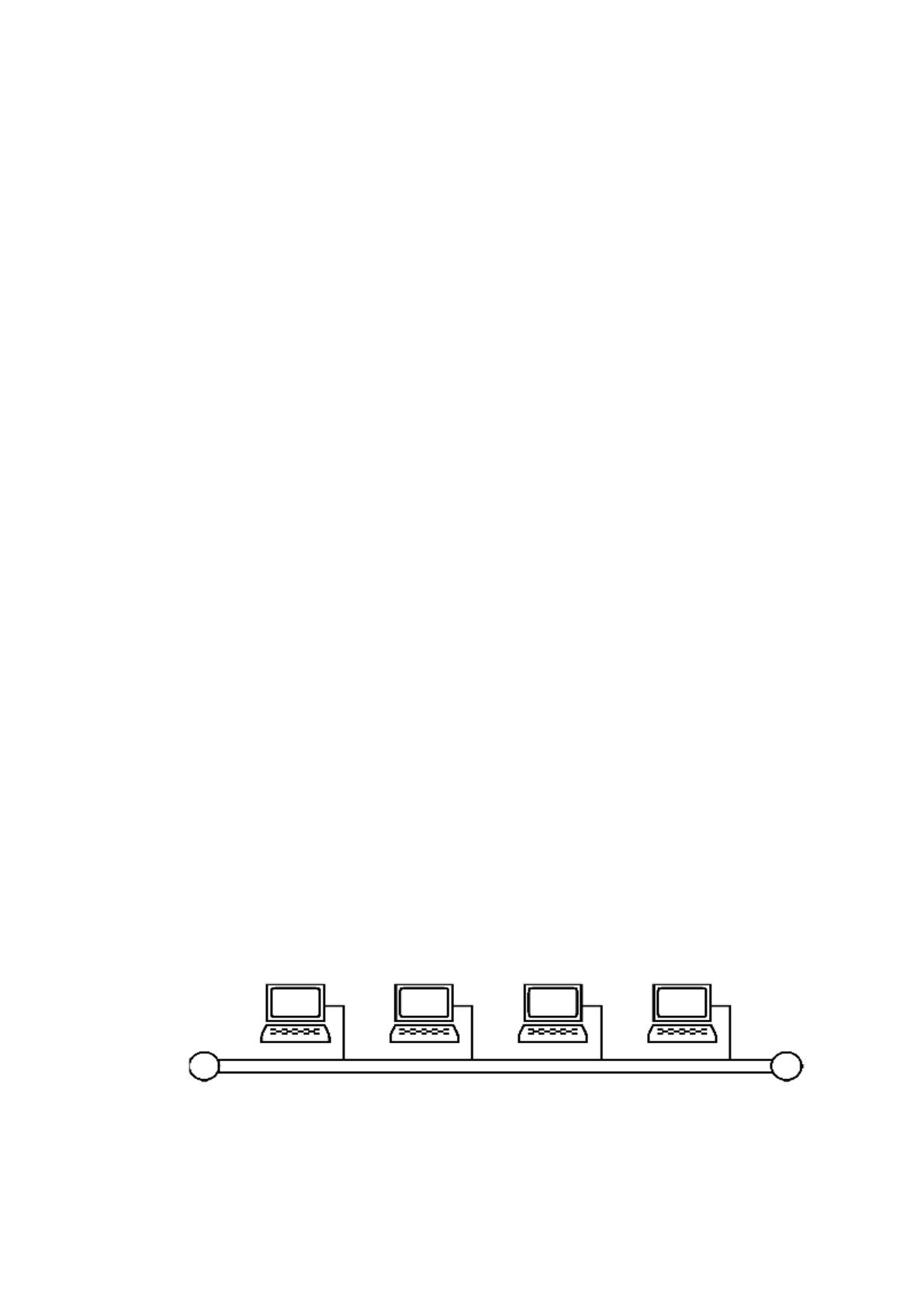

Рисунок 1 – Топология «общая шина»
8
Преимущества ЛВС с топологией «шина»:
• при отказе одной рабочей станции сеть остается рабочей;
• простой и несложный монтаж кабеля;
• недорогая реализация топологии;
• простота системы.
Шина – пассивная технология, потому что рабочие станции в сети
только принимают передаваемые данные, но не передают их от отправителя к
получателю, из-за чего выход из строя любой рабочей станции не повлияет на
работу самой сети [2].
Недостатки ЛВС с топологией «шина»:
• низкая надежность – любая неисправность кабеля парализует сеть;
• низкая производительность, так как пропускная способность канала
связи определяется всеми узлами сети;
• при увеличении объема трафика уменьшается пропускная способность
сети.
При топологии «звезда» каждая рабочая станция соединяется кабелем к
сетевому устройству (как правило концентратор или хаб) (рисунок 2) [5].

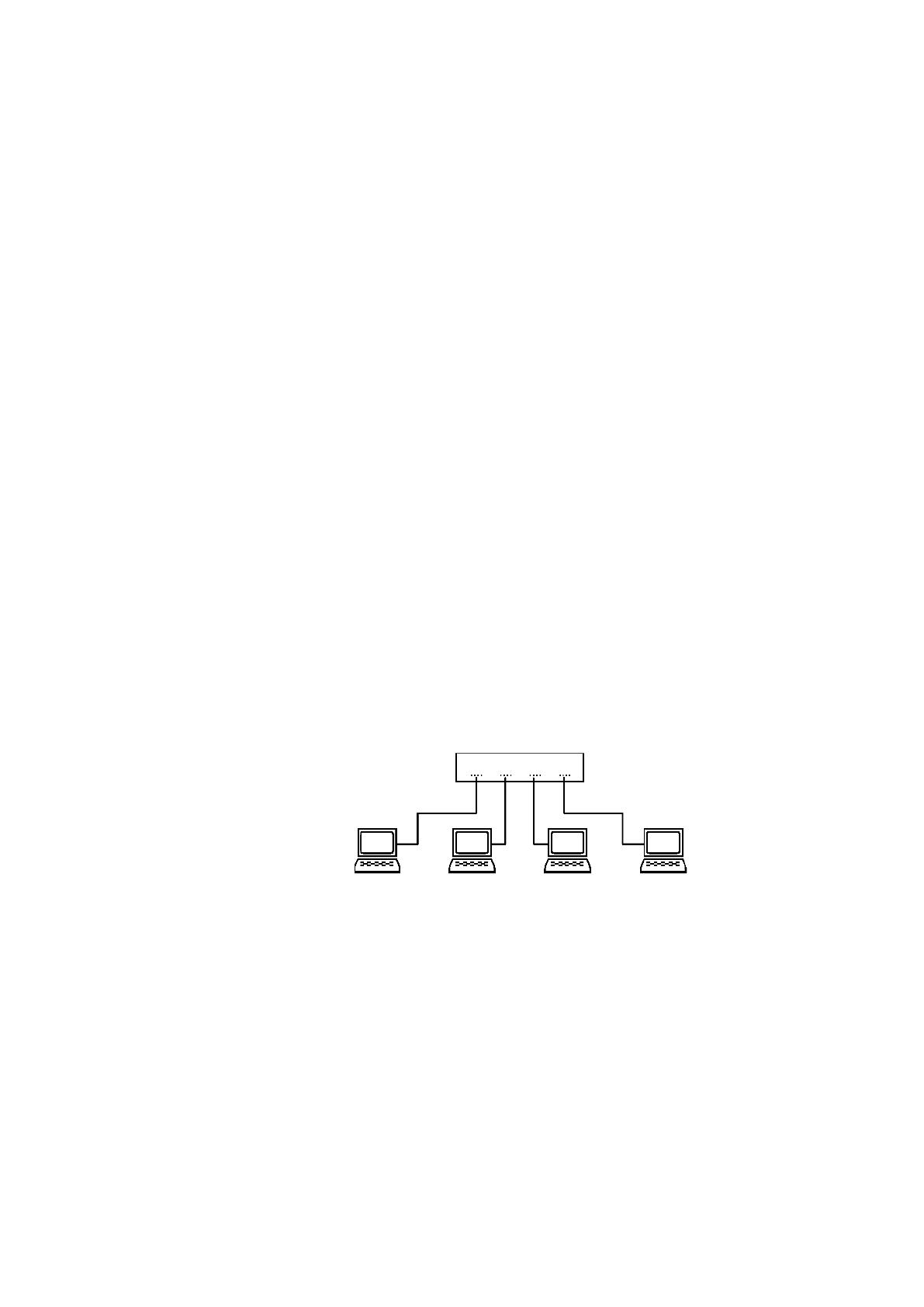

Рисунок 2 – Топология «звезда»
Данные от передающей рабочей станции передаются через хаб всем
рабочим станциям в сети, но принимает данные только та станция, которой
они предназначены, то есть получается, что передача от концентратора
является широковещательной.
ЛВС с топологией «звезда» обычно менее надежны, чем сети с
топологией «шина».
9
Преимущества ЛВС с топологией «звезда»:
• легко масштабируются и наращиваются;
• простота в подключение новых рабочих станций;
• выход из строя рабочей станции не влияет на работу сети.
Недостатки ЛВС с топологией «звезда»:
• большие затраты на реализацию;
• расширение сети зависит так же от концентратора;
• при выходе из строя сетевого оборудования – парализуется вся сеть [6].
При топологии «кольцо» все рабочие станции соединены каналами
связи в неразрывное кольцо (рисунок 3), поэтому у кабеля не может быть
свободного конца, к которому надо подключать сетевое оборудование. Начав
передачу в какой-либо точке кольца, данные в итоге попадают в начальную
точку. Из-за такой особенности передача данных осуществляется всегда в
одном направлении. При перемещении кадра по кольцу каждая рабочая
станция принимает кадр, анализирует его, принимает его, если он адресован
данной рабочей станции или перенаправляет кадр дальше по цепи. Это
способствует замедлению передачи данных в кольце, поэтому тем дольше
передаются данные, чем больше рабочих станций в сети. Кадр может быть
удален из сети, если совершит полный круг и вернется к рабочей станции-
отправителю, которая будет воспринимать его как подтверждение, что кадр
был получен рабочей станцией-получателем. Кадр может быть удален и
рабочей станцией-получателем, тогда кадр не завершит полный круг, а
рабочая станция-отправитель не получит подтверждения [12].
В сети с топологией «кольцо» каждый узел выступает в роли
повторителя, усиливая сигналы и передавая их следующему узлу.
Преимущества ЛВС с топологией «кольцо»:
• все узлы имеют равный доступ;
• низкая стоимость;
10

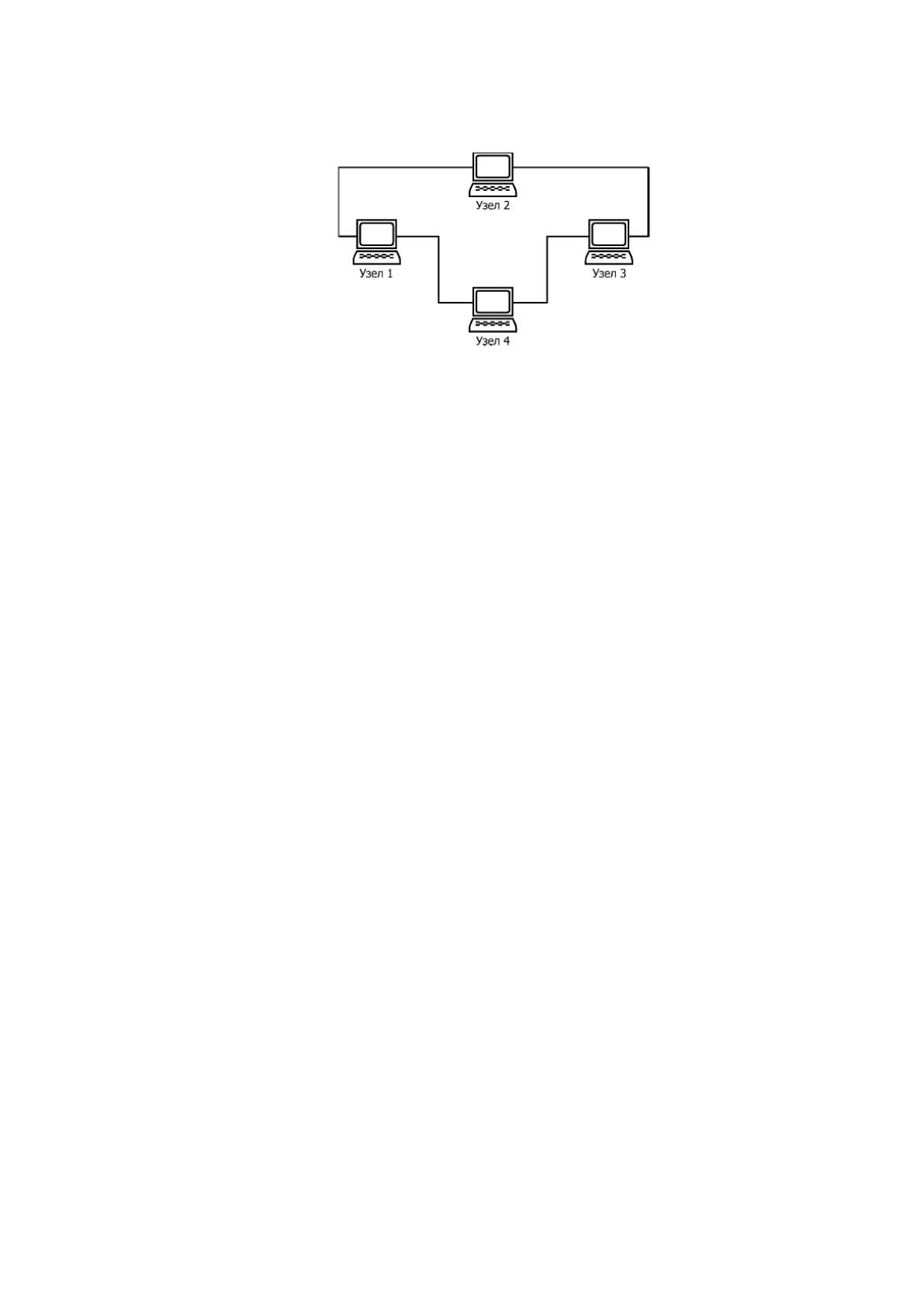

Рисунок 3 – Топология «кольцо»
• простота в создании и настройке.
Недостатки ЛВС с топологией «кольцо»:
• выход из строя одной рабочей станции или кабеля парализует всю сеть;
• при масштабировании или изменении конфигураций необходимо
отключать всю сеть;
• слабая отказоустойчивость;
Таким образом, при выборе топологии ЛВС необходимо
руководствоваться следующими признаками [19]:
• простота в настройке и масштабируемости;
• высокий уровень взаимодействия узлов в сети;
• размещение сети на ограниченной территории, на которой замыкаются
все основные информационные потоки;
• невысокая стоимость сетевого оборудования.
1.1.2. Методы доступа в ЛВС
В локально вычислительной сети постоянно происходит передача
данных между узлами и когда два узла одновременно начинают передачу
данных в сети может произойти столкновение этих данных (коллизия), что
приводит к неправильной передаче данных в сети. Вероятность возникновения
коллизии напрямую зависит от нагрузки канала связи. Для корректной
передачи данных существуют методы доступа к сети – набор правил, по
11
которым рабочая станция узнает, когда канал связи свободен и можно
транслировать данные [20]. Наиболее распространенными доступами в
локальных вычислительных сетях являются два метода:
1) множественный метод с контролем несущей и обнаружением
коллизий (CSMA/CD – Carrier Sense Multiple Access and Collision Defection)
[35];
2) доступ с передачей маркера [9].
Метод CSMA/CD используется в сетях с логической общей шиной. Все
рабочие станции одной сети имеют доступ к общей среде и используют ее для
передачи данных между любыми двумя узлами сети. Одновременно все
рабочие станции сети имеют возможность практически немедленно получить
данные, которые любой из компьютеров начал передавать в общую среду.
Алгоритм рабочей станции при использовании метода доступа CSMA/CD
состоит из следующих этапов:
1) рабочая станция следит, когда освободится сеть, чтобы начать
передавать данные;
3) если канал свободен, рабочая станция начинает передачу данных и
одновременно следит за состоянием сети, если не обнаруживается коллизий –
то передача доводится до конца;
4) если обнаруживается коллизия рабочая станция передает в сеть
специальную 32-х битную последовательность, которая усиливает коллизию
для гарантированного обнаружения коллизии другими передающими
рабочими станциями, а потом прекращает передачу данных;
5) после обнаружения коллизии каждая рабочая станция, которая
передавала данные и столкнулась с коллизией, после некоторой задержки еще
раз пытается передать данные. Рабочая станция осуществляет 16 попыток для
передачи данных, после чего прекращает передачу данных.
