коммутаторы уменьшают суммарное число нестыковок в сети и реализуют
своеобразную безопасную среду, которая недоступна обычным хабам.
Ранее было описано, что данные передаются из порта в порт, но в рамках
отправки данных между портами, работающими на разных скоростях, нет
возможности коммутироваться налету, поэтому в момент поднятия
виртуального соединения между портами с разными скоростными
параметрами передачи, пакеты буферизируются, что ведет к задержкам до 30-
40 м. сек. Зачастую многие коммутаторы имеют технологию "устаревания
адресов". Это говорит о том, что в случае истечения выделенного времени на
поступление пакетов к отдельному адресу, этот адрес просто убирается из
таблицы. И в момент поступления нового пакета на данный адрес сразу
соединение уже не поднимается, что также приведет к задержке в отправке,
которая происходит из-за скоростных различий - 30-40 м. сек. Данная
проблема была решена в оборудовании с SNS-технологией, которая ранее
называлась SFS. Одна из ее особенностей состоит в том, что коммутаторы,
объединение воедино, хранят адресную таблицу перманентно, и
обмениваются ей друг с другом, а также могут ее передать на выделенный
сервер. Это минимизирует время нахождения пакета в сети, а также уменьшает
число различных проблем, связанных с защитой данных. У различных
коммутаторов также есть возможность поднятия множества соединений
между разными парами портов одного устройства, что позволяет увеличить
суммарную скорость передачи в ЛВС.
Результаты тестирования коммутаторов приведены в таблице 6.
63
Таблица 5 - Результаты тестирования коммутаторов
Коэффициенты
Модель коммутатора
CNET CNSH
-
2402Gm
HP ProCurve 2524
HardLink HS
-
224RM
D-Link DWS
-
4026
D-Link DES
-
3624i
SMC
6624M
SMC 6724L2
Режим чтения
(рабочие станции
получают
информацию с
сервера)
30
0,94
0,97
0,99
0,94
1,00
1,00
0,99
Режим записи
(рабочие станции
записывают
информацию на
сервер)
30
0,97
1,00
1,00
0,97
1,00
1,00
0,97
Полнодуплексный
режим (обмен
информацией между
рабочими станциями и
сервером)
30
0,99
0,00
1,00
1,00
1,00
1,00
0,99
Экспертная оценка
эффективности
управления
коммутатором
5
0,70
1,00
1,00
0,70
1,00
1,00
0,70
Экспертная оценка
дополнительных
возможностей
коммутатора
5
0,50
0,80
0,80
0,50
1,00
1,00
1,00
Интегральная оценка
качества коммутатора
92,86
68,04
98,62
93,40
99,77
99,93
97,13
96,43
Проанализировав таблицу тестирования коммутаторов, для
проектируемой сети выбираем коммутаторы серии D-Link DWS-4026.
Внешний вид коммутатора D-Link DWS-4026 представлен на рисунке 12.
64

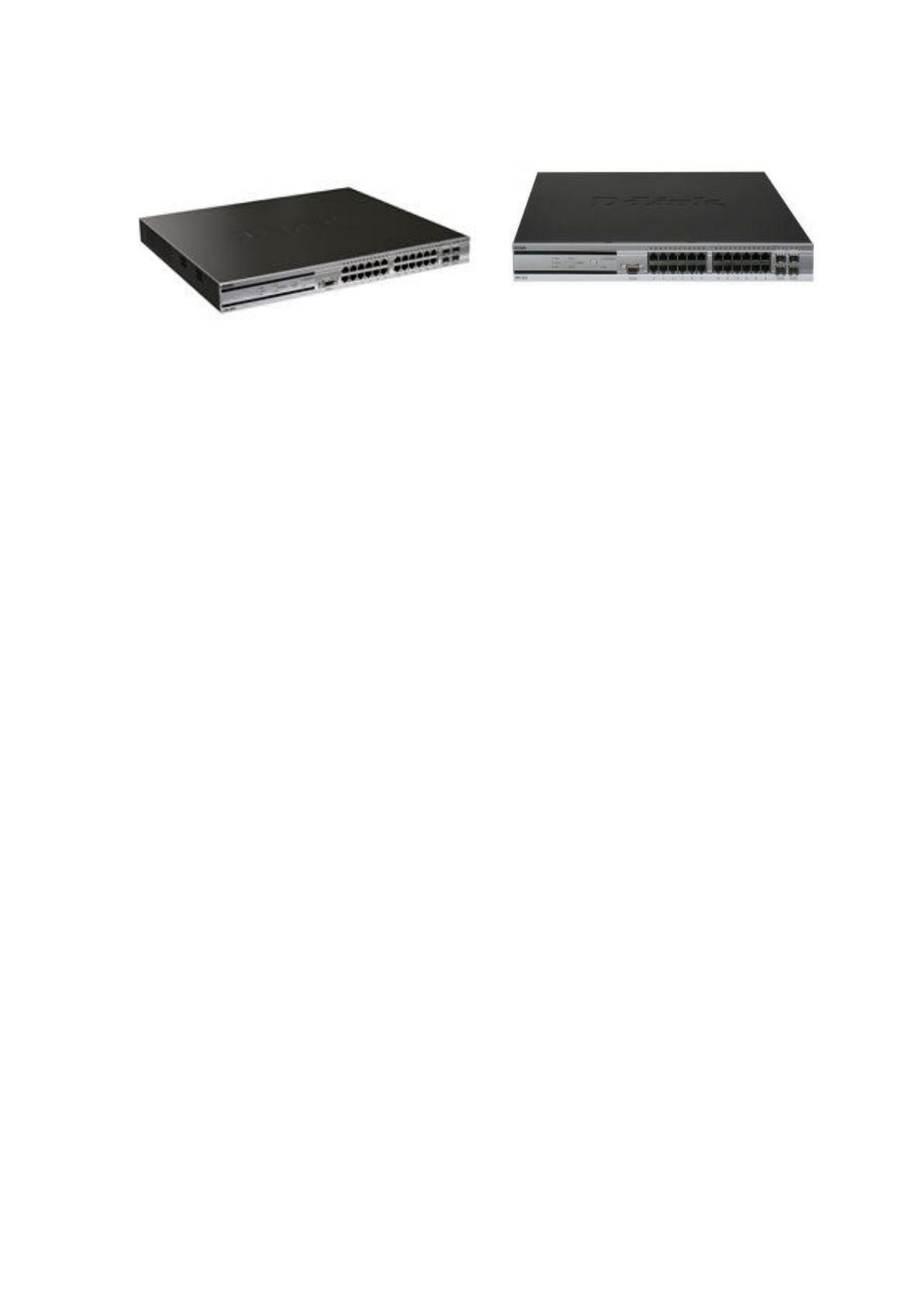

Рисунок 12 - Беспроводной коммутатор DWS-4026
Серия коммутаторов DWS-4026 содержит в себе унифицированные
проводные/беспроводные коммутаторы Gigabit Ethernet нового поколения,
которые поддерживают множество широких параметров и стандарта 802.11n.
При создании локальной сети план следует реализовывать, поэтапно
выполняя следующие действия:
- подключить быстродействующие рабочие станции к коммутаторам;
- подключить серверы к высокоскоростным коммутируемым портам;
- подключить сгруппированные коммутаторы или коммутаторы рабочих
групп к быстродействующим коммутаторам, используя высокоскоростные
каналы;
- подключить основные сегменты подразделения или
быстродействующие коммутаторы к маршрутизаторам, используя по мере
надобности высокоскоростные каналы.
В качестве основных критериев при выборе точек доступа выступали
следующие:
- надежность;
- поддержка всех стандартов беспроводной связи - 802.11a/b/g/n;
- централизованное питание Power over Ethernet;
- шифрование трафика, в том числе административного.
65
Сравнение беспроводных точек доступа приведен в таблице 7.
Таблица 6 - Сравнение беспроводных точек доступа
Wi-Fi роутер
D-link DWL-
6610AP
Wi-Fi роутер
D-link DWL-
8600AP
Wi-Fi точка
доступа D-link
DWL-2600AP
Wi-Fi роутер
EVIDENCE
Loco M2 DV
стандарт WI-
FI802.11a/b/g/n/ac
802.11n
802.11n
802.11n
802.11n
Частотный
диапазон устройств
wi-fi2.4 / 5 ггц
2.4 / 5 ГГц
2.4 / 5 ГГц
2.4 ГГц
2.4 ГГц
Макс. скорость
беспроводного
соединения
1167 Мбит/с
300 Мбит/с
300 Мбит/с
150 Мбит/с
Мощность
передатчика
17 дБм
23 дБм
27 дБм
26 дБм
Стоимость, рублей
от 12 060
от 5 149
12 259
3 216
Придерживаясь мнения, что активное оборудование внутри локальной
сети должно быть одного производителя и проанализировав маршрутизаторы,
предлагаемые фирмой D-Link выбираем беспроводную точку доступа D-Link
DWL-8600AP.
D-Link DWL-8600AP - беспроводная точка доступа новейшего
поколения, которая соответствует IEEE 802.11n. Простая в управлении и
мощная, эта точка доступа нужна для реализации беспроводных сетей в
режиме автономной точки доступа или в режиме управляемой точки доступа,
управление ей организовывается в случае подключения к беспроводному
коммутатору. Компания может организовать сеть начиная с одной точкой
доступа DWL-8600AP, которая предоставляет множество функций LAN, а
спустя некоторое время применить централизованную систему управления
после соединения аналогичной точки доступа DWL-8600AP с
проводным/беспроводным коммутатором D-Link.
802.11n может добится увеличения скорости передачи в 6 раз выше в
сравнении с сетью 802.11a/g. Точка доступа DWL-8600AP обратно совместима
66
с оборудованием 802.1a/b/g и дает возможность настройки 2x2:2* в двух
направлениях Tx/Rx. Технология Multiple In Multiple Out (MIMO) и каналы с
большей скоростью передачи данных могут увеличить физическую
пропускную способность применяя 802.11n. MIMO дает возможность
обеспечить передачу нескольких сигналов одновременно при помощи
некоторого количества антенн. Применение DWL-8600AP в компании готовит
основу для следующего поколения беспроводного оборудования.
DWL-8600AP реализует метод APSD (Автоматический переход в режим
сохранения энергии). Функция APSD (U-APSD) которая применяется вне
зависимости от рассписания есть наиболее эффективным способом
управления питанием. Главным достоинством U-APSD есть синхронизация
передачи и получения голосовых рамок с точкой доступа, следовательно,
оборудование может совершить переход в режим хранения энергии в том
случае, когда не исполняется отправление или получение пакетов данных.
DWL-8600AP это в полной мере совместимая с оборудованием 802.3af также
в режимах предельного использования мощности. Отличие от точки доступа
802.11n остальных фирм, требуема PoE или 802.3at при работе двух частот,
DWL-8600AP может обеспечить не прерывающееся поддержание
сберегающей энегрию технологии D-Link Green. Внешний вид DWL-8600AP
изображен на рисунке 13.
67

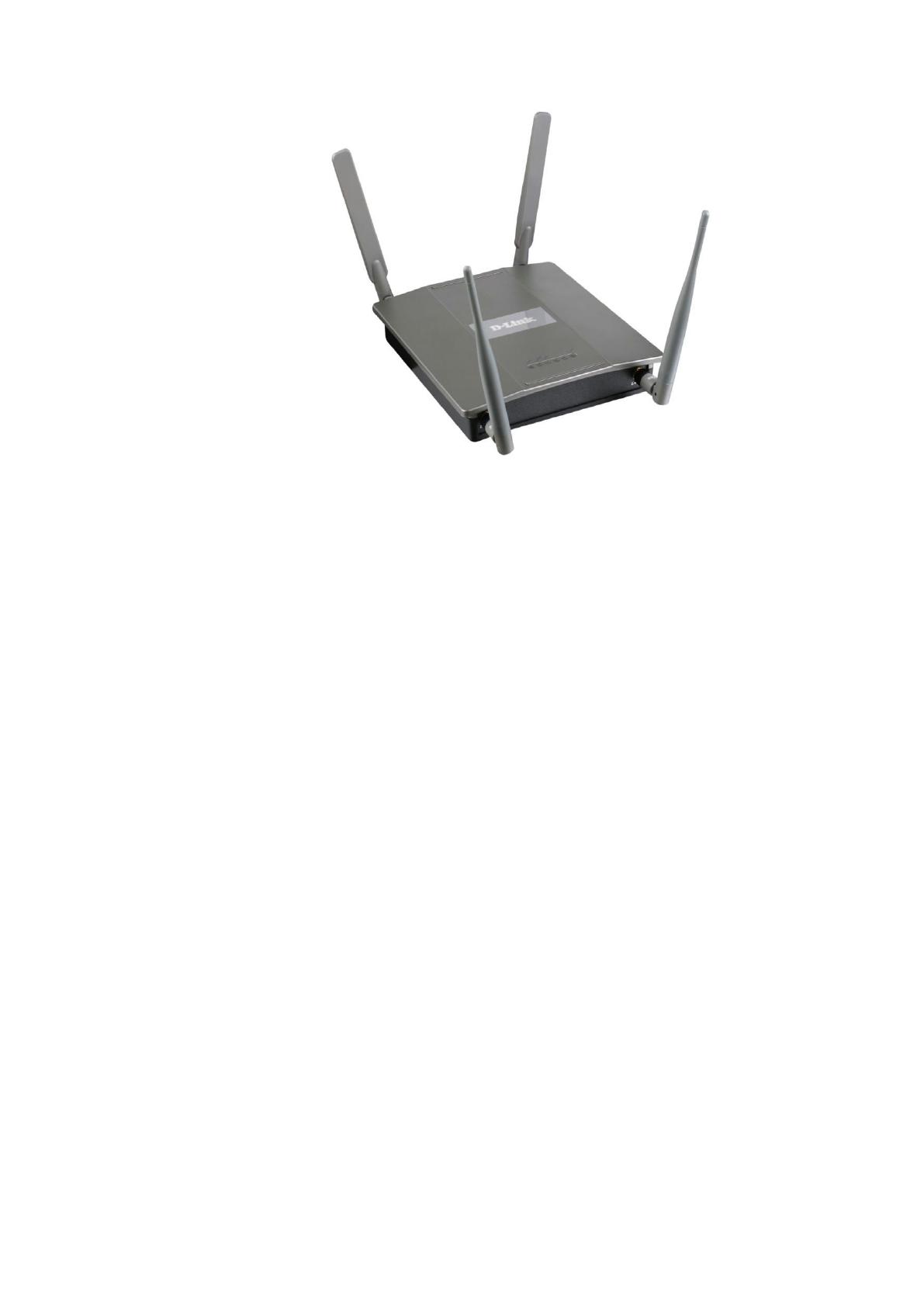

Рисунок 13 - Беспроводная точка доступа DWL-8600AP
Коммутаторы DWS-4026 способны самостоятельно настроить все точку
доступа DWL-8600AP подключенные к ним, следовательно, при установке не
нужна конфигурация. Если заменять DWL-8600AP исполняется
самостоятельная конфигурация точки доступа с такими же характеристиками,
как у предшедствующего оборудования.
Для поддержания адекватной работы сети стандарта 802.11n и
гарантировать высокую скорость передачи данных до 300 Мбит/Сек,
требуется на ПК сотрудников фирмы установить необходимую сетевую карту
, поддерживающую стандарт 802.11n.
Есть несколько вариантов сетевых адаптеров:
• Внутренний, который подключается в материнскую плату
компьютера;
• USB-адаптер, не имеющий отдельной антенны и подключаемый в
USB-порт;
• USB-адаптер, имеющий внешнюю антенну и кабель;
• Платы с слотами расширения PCMCI, PCI.
68
Внутренние платы зачастую сложнее поставить, USB-адаптеры часто
имеют худшие характеристики (мощность приема и малая чувствительность),
а все адаптеры с интерфейсами больше подойдут к ноутбуку.
Поэтому наиболее адекватным вариантов остается сетевая карта в виде
внешнего USB-адаптера.
Выбираем модель TP-LINK Archer T4UH (Рисунок 14).

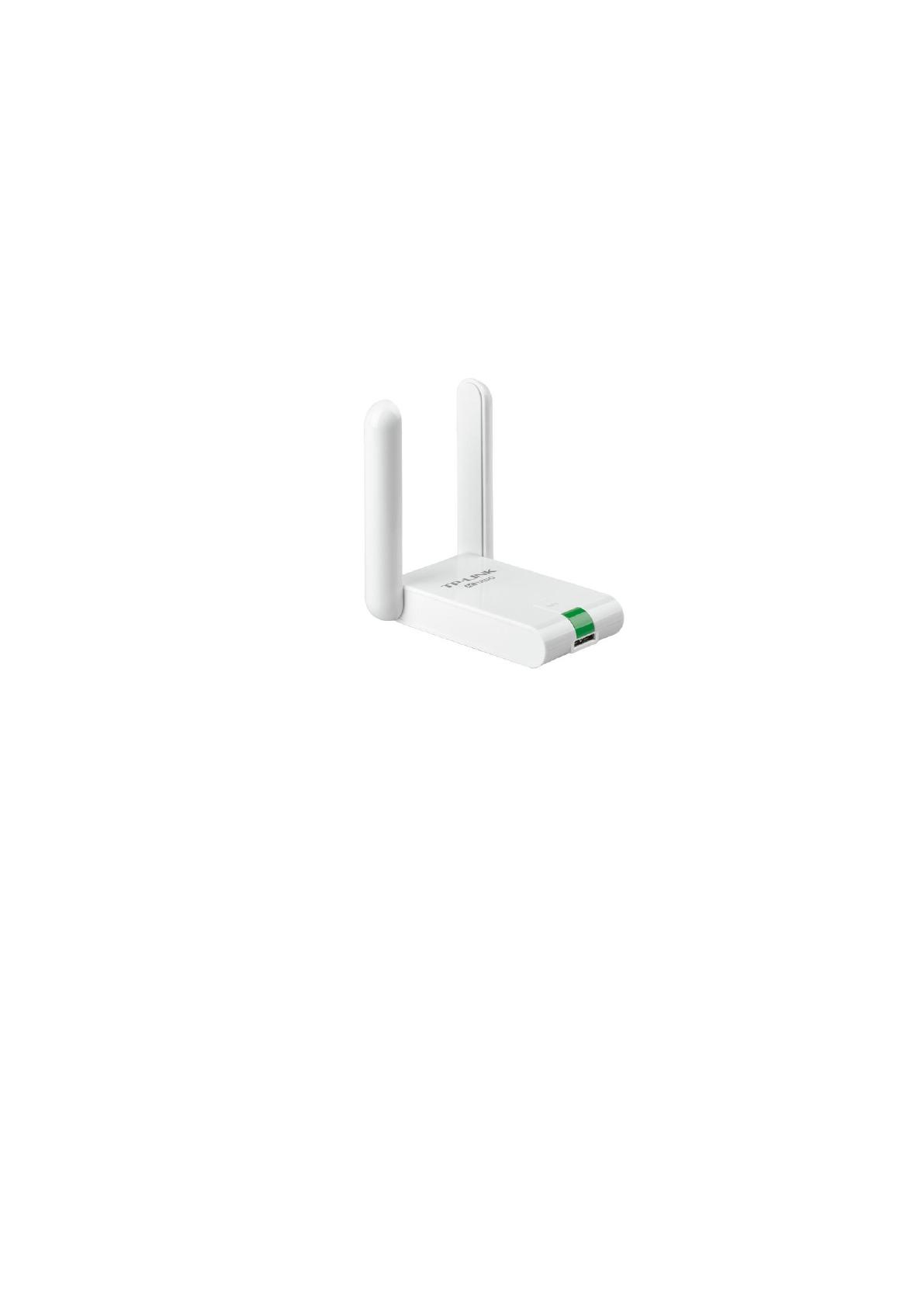

Рисунок 14 - TP-LINK Archer T4UH
Для того чтобы свести к минимуму влияние отклонений напряжения на
особо чувствительные ресурсы сети, необходимо эти ресурсы сети защищать
источниками бесперебойного питания (Uninterrupted Power Supply (UPS)).
Некоторые из пользователей, имеющие проводный канал, будут
использовать именно его.
3.2 Средства и критерии оценки сети и определение показателей
Рассмотрим существующие программы тестирования сетей.
‒ Nagios;
‒ LAN Speed Test;
69
‒ FTest;
‒ Essential NetTools;
‒ Zenoss;
‒ AggreGate Network Manager.
Zenoss — распространяемая под свободной лицензией GPL система
мониторинга сетевой инфраструктуры, позиционируемая в качестве открытой
альтернативы продуктам IBM Tivoli, HP OpenView, BMC Patrol.
Программа написана на языке Python с использованием Zope, в качестве
СУБД используется MySQL 5.0.x. В web-интерфейсе присутствуют элементы
Ajax.
В программе можно использовать модули мониторинга от системы
Nagios. Также поддерживается получение информации о состоянии объектов
через SNMP, SNMP Trap, Ping/ICMP, SSH/Telnet, Syslog, WMI, XML/RPC
интерфейс.
AggreGate Network Manager – система мониторинга ИТ-инфраструктуры
и управления сетями. Система разрабатывается и поддерживается российским
R&D офисом компании Tibbo Technology. AggreGate Network Manager
является единственной российской системой мониторинга сетей,
составляющей конкуренцию продуктам крупнейших мировых вендоров.
Сравнение рассмотренных программ приведено в таблице 8.
В результате сделанного сравнение выбираем программу FTest, так как
она обладает большим функционалом для тестирования сети, а не только ее
мониторинга.
Таблица 7 - Сравнение программных средств тестирования сети
Nagios
LAN
Speed
Test
FTest
Essential
NetTools
Zenoss
AggreGate
Network
Manager
Диаграммы
Да
Да
Да
Да
Да
Да
Отчёты SLA
Да
Через
Да
Да
Да
Да
70
плагин
(Ограничен
ные)
Логическая
группировка
Да
Да
Да
Да
Нет
Да
Агент
Нет
Да
Да
Да (не
обязателе
н)
Да
(поддержив
ается)
Поддержи
вается
SNMP
Да
Через
плагин
Да
Да
Да
Да
71
Продолжение таблицы 8
Nagios
LAN
Speed
Test
FTest
Essential
NetTools
Zenoss
AggreGate
Network
Manager
Syslog
Через плагин
(Syslog)
Через
плагин
Да
Да
Нет
Да
Внешние
скрипты
Да
Да
Да
Да
Да
Да
Плагины
Да
Да
Да
Да
Да
Да
Инвентаризация
Нет
Через
плагин
Да
Через
агент
Да
(ограничено
)
Да
Метод хранения
данных
RRDtool,
MySQL,
PostgreSQL
Плоская
база
данных,
SQL
PostgreSQL,
MongoDB
Плоская
база
данных,
SQL
RRDtool,
PostgreSQL
SQL
Карты
Через плагин
(Weathermap
)
Динами
ческие и
настраи
ваемые
Да
Да
Да
Да
Стоимость данной программы – около 55000 рублей, в тоже время она
позволяет провести нагрузочное тестирование локальной сети среднего
размера с формированием отчетов о всех показателях ЛВС. Поэтому для
использования в сети выберем данную программу.
Тестируемая сеть состоит из следующих компонентов:
‒ около 50 рабочих станций;
‒ маршрутизатор;
‒ 2 коммутатора;
‒ 3 сервера различного назначения;
‒ соединительные линии;
‒ программное обеспечение.
Обмен данными с активным сетевым оборудованием исполняется через
информационное пространство благодаря протоколам и методикам обмена
данными. В качестве основных протоколов из канального уровня OSI-модели
выделяют: 10 Gigabit Ethernet или Gigabit Ethernet. Основными протоколом
