Глава 3. Практическая часть
3.1 Настройка сетевого оборудования
Одна из наиболее удобных особенностей оборудования производителя
Cisco состоит в том, что оборудование не требует никакой первоначальной
настройки. Оборудование на заводе настраивается таким образом, что все
интерфейсы включены, на них настроено автосогласовывание характеристик. [2]
Программная защита оборудования от несанкционированного доступа
является неоспоримым преимуществом. Существует несколько режимов
доступа к настройкам самого оборудования Cisco:
1) Пользовательский режим, в котором можно просматривать некоторую
статистику и проводить самые простые операции, например, тестирование
соединения утилитой ping.
Контекст: >Router
2) Привилегированный режим. Здесь список операций гораздо обширнее,
например, можно выполнить одну из наиболее часто используемых команд,
демонстрирующую текущие настройки устройства. Попасть в него можно,
введя команду >enable.
Контекст: Router#
3) Режим глобальной конфигурации. Как понятно из названия, он
позволяет нам вносить изменения в настройки устройства. Активируется
командой #configure terminal из привилегированного режима.
Контекст: Router(config)#
Privilege Level
Это уровень прав пользователя. Всего существует 16 уровней: 0-15.
- privilege level 0 — это команды disable, enable, exit, help и logout,
которые работают во всех режимах
- privilege level 1 — Это команды пользовательского режима, то есть
как только мы подключаемся к оборудованию и видим приглашение
Router> мы имеем уровень 1.
- privilege level 15 — Это команды привилегированного режима.
34
- Для ограничения доступа в привилегированный режим и режим
глобальной конфигурации используются такой метод, как установка
пароля на режим конфигурирования.
Реализация средствами Cisco IOS:
!установка пароля для доступа в привилегированный режим
#enable seсret Pa$$w0rD
!установка пользователя и пароля с правами на определенный уровень
конфигурации
#username cisco privelege 15 password 123qweA$D
Стоит обратить внимание, что при настройке secret пароль хранится в
зашифрованном виде в конфигурационном файле, а password – в открытом.
Поэтому, в целях безопасности, рекомендуется использование secret.
Как альтернативу, можно использовать команду service password-
encryption – активирует шифрование паролей.
Настройка доступа по SSH происходит посредством генерирования ключа,
установки таймаута подключения, количества попыток ввода пароля,
настройки версии SSH и разрешения на подключение с удаленной консоли.
Авторизация происходит согласно списку пользователей, объявленных
командой username …
! генерация ключа для SSH
crypto key generate rsa modulus 1024
! редактирование SSH
ip ssh time-out 60
ip ssh authentication-retries 2
ip ssh version 2
! разрешение его на удаленной консоли
line vty 0 15
transport input telnet ssh
privilege level 15
35
Необходимо отметить основные технологии, используемые в нашей
сетевой инфраструктуре:
VLAN (Virtual Local Area Network) – логическая («виртуальная»)
локальная компьютерная сеть, представляет собой группу хостов. VLAN имеет
те же свойства, что и физическая локальная сеть, но позволяет конечным
станциям группироваться вместе, даже если они не находятся в одной
физической сети. Преимущества использования VLAN состоят в том, что их
применение в сети облегчает перемещение, добавление устройств внутри сети,
достигается большая степень администрирования, уменьшается потребление
полосы пропускания, предотвращается широковещательный шторм.
Интерфейсы коммутаторов могут работать в двух режимах: в режиме
доступа к сети – access и в режиме магистрального порта – trunk. По
определению интерфейсы в режиме доступа к сети могут принимать и
отправлять фреймы только для одной сети VLAN, которую называют
виртуальной локальной сетью доступа (access vlan). Магистральные порты
могут принимать и отправлять фреймы для многих сетей VLAN. Стандартно во
всех коммутаторах есть сеть VLAN 1, она уже сконфигурирована и все
интерфейсы связаны с ней. Интерфейсы автоматически согласовывают
скорость и режим дуплексности, кроме того, каждый интерфейс находится во
включенном состоянии (no shutdown). [2]
PAT (Port Address Translation) – служба, которая при маршрутизации
заменяет IP-адрес и порт отправителя для пакетов, покидающих локальную
сеть и заменяет адрес и порт получателя для пакетов, входящих в локальную
сеть. С точки зрения всех маршрутизаторов в сети Интернет все пакеты
приходят с одного одреса, а у них есть обратный маршрут на этот адрес.
NAT (Network Address Translation) – специальный механизм,
позволяющий преобразовывать адреса. Преобразование адреса методом NAT
может производиться почти любым маршрутизирующим устройством —
маршрутизатором, сервером доступа, межсетевым экраном. Cуть механизма
36
которого состоит в замене адреса источника (англ. source) при прохождении
пакета в одну сторону и обратной замене адреса назначения (англ. destination)
в ответном пакете. Служба трансляции сетевых адресов (NAT) выполняет
преобразование адресов сетевого уровня (IP) без замены портов в сеансах.
Служба трансляции сетевых адресов с использованием портов (PAT)
выполняет преобразование адресной информации как на сетевом, так и на
транспортном уровнях. [2]
ACL (Access Control List) — это универсальный и мощный механизм
фильтрации трафика. ACL представляют список правил, определяющих порты
служб или имена доменов, доступных на узле или другом устройстве третьего
уровня OSI, каждый со списком узлов и/или сетей, которым разрешен доступ к
сервису. Сетевые ACL могут быть настроены как на обычном сервере, так и на
маршрутизаторе и могут управлять как входящим, так и исходящим трафиком,
в качестве межсетевого экрана. [3]
DHCP (Dynamic Host Configuration Protocol) – протокол, с помощью
которого компьютеры получают IP-адреса. Он использует сервер, на котором
хранится список диапазонов IP-адресов, доступных в данной сети. Клиент
отправляет серверу запрос, в ответ сервер предлагает IP-адрес. Если этот адрес
приемлемый, сервер отмечает, что данный адрес более недоступен для
назначения другим узлам, а клиент получает в использование этот адрес.
Протокол DHCP так же предоставляет и другие сетевые настройки – маску
подсети, адрес основного шлюза, адреса dns-серверов. Этот протокол очень
распространен. Большинство узлов в локальных корпоративных сетях
получают свои адреса и другую базовую информацию через DHCP. [3]
Настройка маршрутизатора
Маршрутизаторы обеспечивают работу основной службы сетевого
уровня эталонной модели (OSI) – пересылку пакетов через сеть в сквозном
режиме.
Производители сетевого оборудования обычно выпускают несколько
различных вариантов маршрутизаторов, как устройств, которые могут
37
маршрутизировать, так и устройств, которые могут выполнять многие другие
функции. Типичному предприятию или филиалу маршрутизатор нужен, в
первую очередь для того, чтобы подключить локальную сеть к распределенной
(глобальной), а коммутатор понадобится для построения высокоскоростной
локальной сети и подключения к маршрутизатору. [2]
Физическая установка маршрутизатора не отличается особенной
сложностью. К интерфейсам маршрутизатора нужно подключить кабели
локальной сети, подключить консольный порт и включить и проверить
питание. Далее представлены настройки операционной системы
маршрутизатора с комментариями:
1) Первичные параметры
hostname Router2921 //имя роутеру
ip domain name router2921.local //имя домена для DHCP-клиента
ip name-server 8.8.8.8 //dns - server
ip name-server 8.8.4.4//dns - server
no ip http server
no ip http secure-server
ip dns server
ip route 0.0.0.0 0.0.0.0 192.168.1.1 //стандартный шлюз
2) Настройка доступа
aaa new-model
service password-encryption //шифрование пароля
enable secret 0BtnKKfi //создание шифорованного пароля для доступа к en
crypto key generate rsa // генерация ключа для ssh
username cisco privilege 15 password 8NWt62TWOnut //имя для доступа по ssh
3) Настройка основных технологий
a. DHCP-pool для гостевой сети WiFi
ip dhcp pool WiFiGuests
ip dhcp excluded-address 10.90.83.1 //исключаем адрес шлюза
network 10.90.83.0 255.255.255.0 //пул для wifi
default-router 10.90.83.1
38
dns-server 8.8.8.8 8.8.4.4
b. ACL
ip access-list extended PERMIT_NAT
permit ip 10.90.80.0 0.0.0.255 any
permit ip 10.90.81.0 0.0.0.255 any
permit ip 10.90.82.0 0.0.0.255 any
permit ip 10.90.83.0 0.0.0.255 any
Any — это специальное слово, которое означает адрес сети и обратную маску 0.0.0.0 0.0.0.0 и
означает, что под правило подпадают абсолютно все узлы из любых сетей
c. NAT
ip nat inside source list PERMIT_NAT interface GigabitEthernet0/0 overload
ip nat inside source static tcp 10.90.80.10 3389 192.168.1.254 3390 extendable
4) Настройка интерфейса для Интернет
interface GigabitEthernet0/0
description INTERNET
ip address 192.168.1.254 255.255.255.0
ip mtu 1460
ip nat outside
ip virtual-reassembly in
ip tcp adjust-mss 1420
duplex auto
speed auto
5) Настройка интерфейса для данных, включая данные пользователей,
wifi-сеть
interface GigabitEthernet0/1
description DATA
ip address 10.90.80.1 255.255.255.0
ip helper-address 10.90.80.10
ip nat inside
ip virtual-reassembly in
duplex auto
speed auto
39
interface GigabitEthernet0/1.11
description VoIP
encapsulation dot1Q 11
ip address 10.90.81.1 255.255.255.0
ip helper-address 10.90.80.10
ip nat inside
ip virtual-reassembly in
interface GigabitEthernet0/1.12
description USERS
encapsulation dot1Q 12
ip address 10.90.82.1 255.255.255.0
ip helper-address 10.90.80.10
ip nat inside
ip virtual-reassembly in
interface GigabitEthernet0/1.13
description WiFi
encapsulation dot1Q 13
ip address 10.90.83.1 255.255.255.0
ip nat inside
ip virtual-reassembly in
ip policy route-map InetOnly
route-map InetOnly permit 10
match interface GigabitEthernet0/1.13
set ip next-hop 192.168.1.1
Настройка коммутатора
Коммутаторы для локальных сетей значительно сокращают или даже
полностью устраняют коллизии в сети. В отличие от концентраторов,
коммутаторы не образуют одну электрическую шину и не пересылают
полученный сигнал на все свои порты. В современных компьютерных сетях
грамотные специалисты и архитекторы сети для соединения конечных устройств
используют именно коммутаторы (часто – многопортовые), так как они
помогают увеличить производительность сети. Например, концентратор, к
40
которому подключено 24 устройства, на скорости 100Мбит/с обеспечивает
теоретически до 100 Мбит/с полосы пропускания в общем. При использовании
коммутатора вместо концентратора обеспечивается до 100 Мбит/с на каждый
порт, что в сумме дает до 2,4 Гбит/с полосы пропускания. [2]
Коммутатор использует информацию из заголовка фрейма, то есть
выполняет функцию второго уровня модели OSI, в то время как концентратор
работает на первом уровне. [2]
Первичные настройки коммутатора включают в себя настройки доступа,
создание шифрованных паролей, назначение адресов портам и шлюз.
enable secret 5 …
username cisco privilege 15 password 7 …
aaa new-model
interface Vlan1
ip address 10.90.80.254 255.255.255.0
no ip http server
no ip http secure-server
ip route 0.0.0.0 0.0.0.0 10.90.80.1 // шлюз
line vty 0 15
transport input ssh
Затем выполнена настройка портов для сервера
interface GigabitEthernet1/0/2
description Server
switchport mode access
spanning-tree portfast
А также настройка портов для компьютеров и телефонов (на примере одного
порта)
interface GigabitEthernet1/0/3
description Voice + Data
switchport access vlan 12 // data
41
switchport mode access
switchport voice vlan 11 // voice
switchport priority extend trust
mls qos trust cos // включение QoS, доверие к трафику CoS //перенос
информации о приоритете на втором сетевом уровне L2
spanning-tree portfast
3.2 Настройка сервера
Сервер – центральная единица в корпоративной сети. На его долю
приходится организация работы всех корпоративных компьютеров. Технические
характеристики сервера обязательно должны удовлетворять потребляемую
нагрузку – нехватка ресурсов для обработки данных может негативно сказаться
на работе самого сервера и непосредственно сети. Стоит отметить важность
корректной работы с ним, а так же обязательно обратить внимание на
обеспечение его бесперебойным питанием и организацию системы аварийного
восстановления.
Сервер, используемый в нашей сети, определяет стандарт обработки
данных, от его работы зависит возможность корректно и непрерывно
осуществлять деятельность, что положительно сказывается на показателях
работы организации и репутации системного администратора. Для достижения
вышесказанного, необходимо выбрать такой сервер, который будет обладать
подходящими техническими характеристиками, отменной
производительностью, повышенной гибкостью конфигурации, а так же
удобством в обслуживании и диагностике. [4]
DNS (Domain Name System, система доменных имен) – специальная
общая для всех база данных, которая используется для установления
соответствия между IP-адресом и последовательностью латинских букв и
символов. Для обеспечения ее актуальности применяется система, позволяющая
синхронизировать данные на DNS-серверах Интернета.
42
DNS-сервер, кроме транслирования IP-адресов для Интернета, выполняет
аналогичную работу и для локальной сети, поскольку в локальной сети также
могут существовать веб-ресурсы локального использования или, например,
применяться почтовый сервер. [2]
Зона обратного просмотра DNS – обеспечивает сопоставление доменных
имен DNS IP-адресам.
Процесс установки и настройки системы показан на рисунках 9-14:

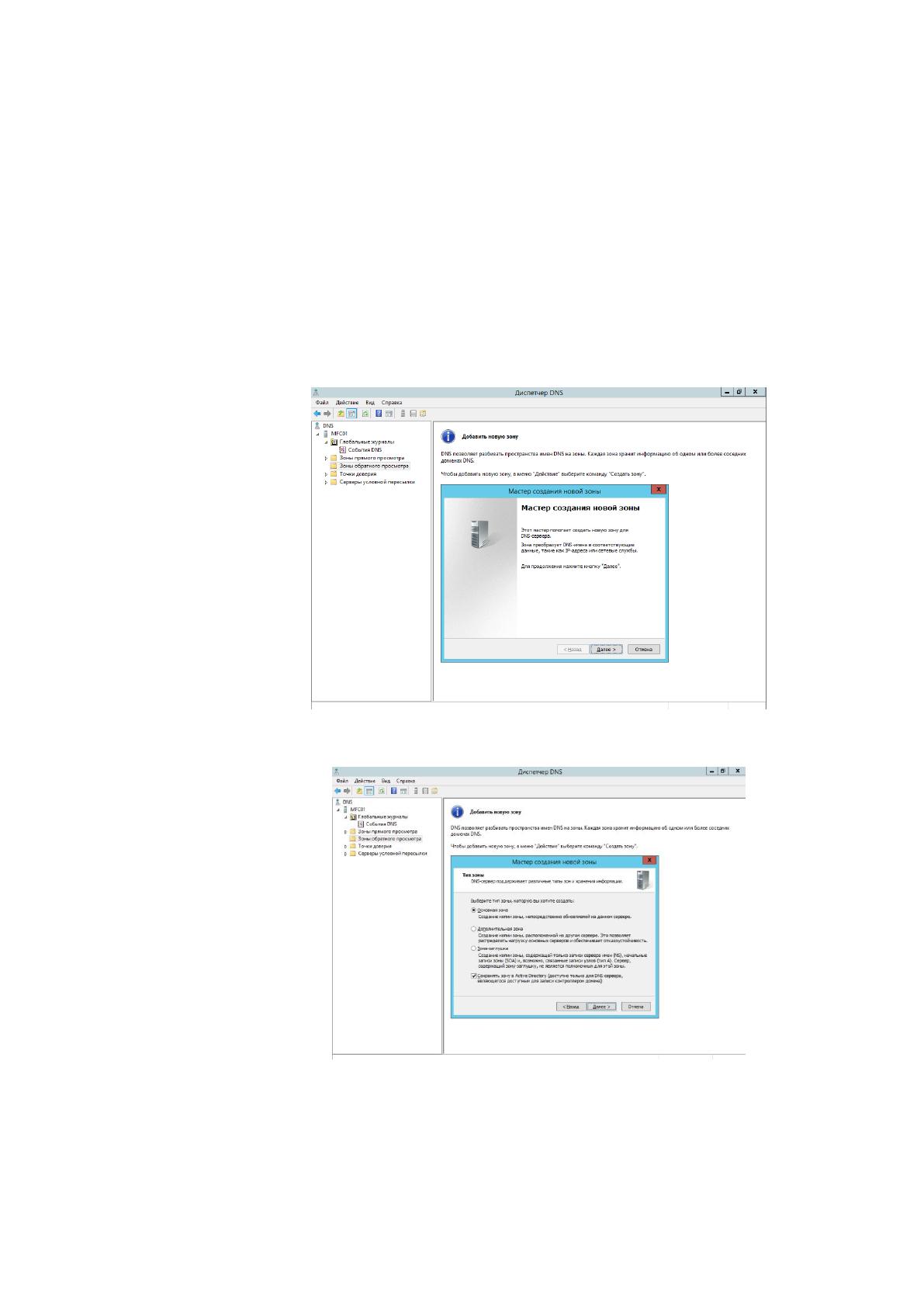

Рисунок 9 – Создание новой зоны
Рисунок 10 – Параметры зоны
