107

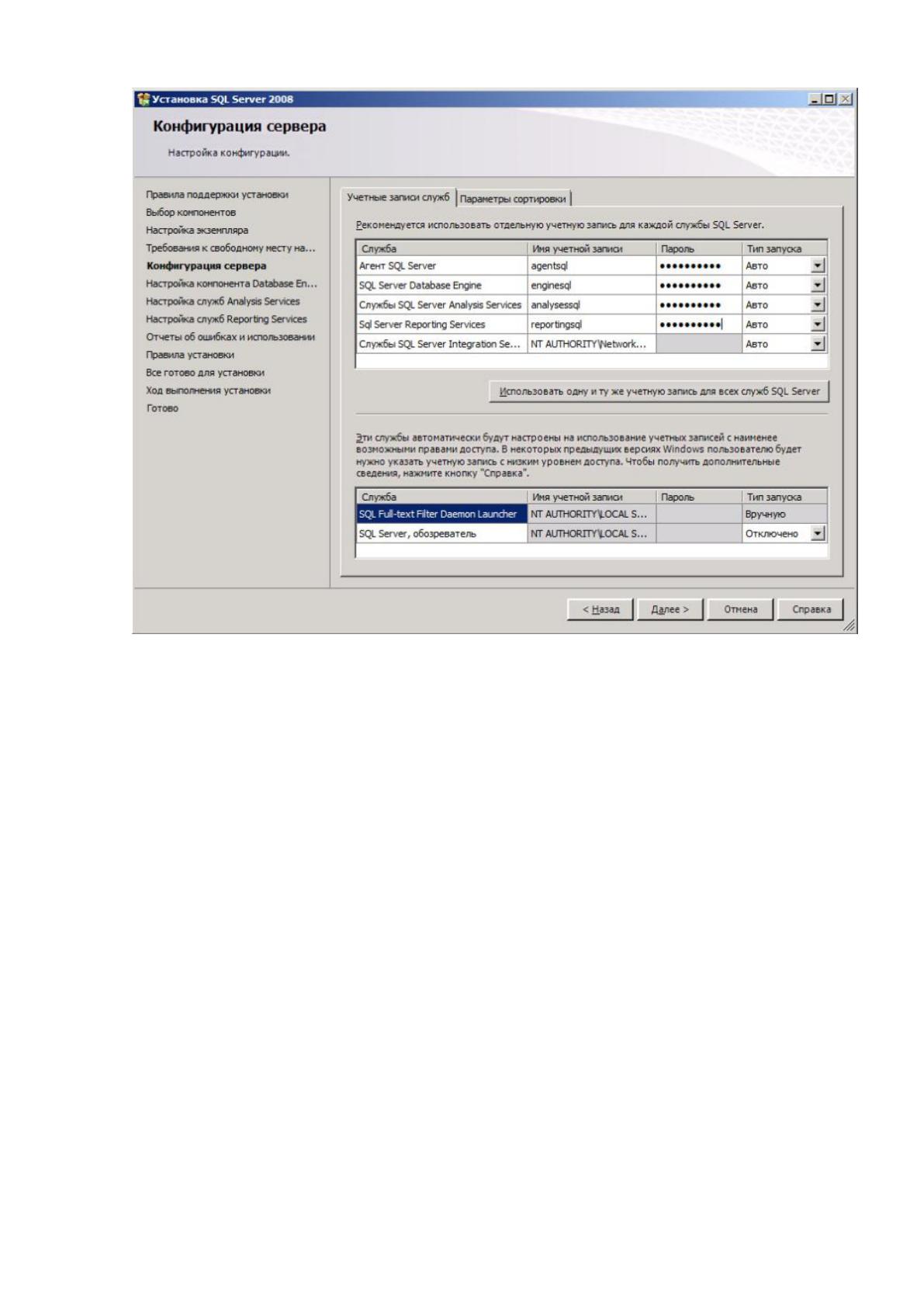

Рисунок П7.20. Создание учётных записей
На следующем этапе необходимо указать смешанный режим проверки
подлинности и указать пароль системного администратора, а также добавить
пользователей Windows, которые будут иметь права на администрирование
СУБД. Более наглядно это показано на рисунке П7.21.
108

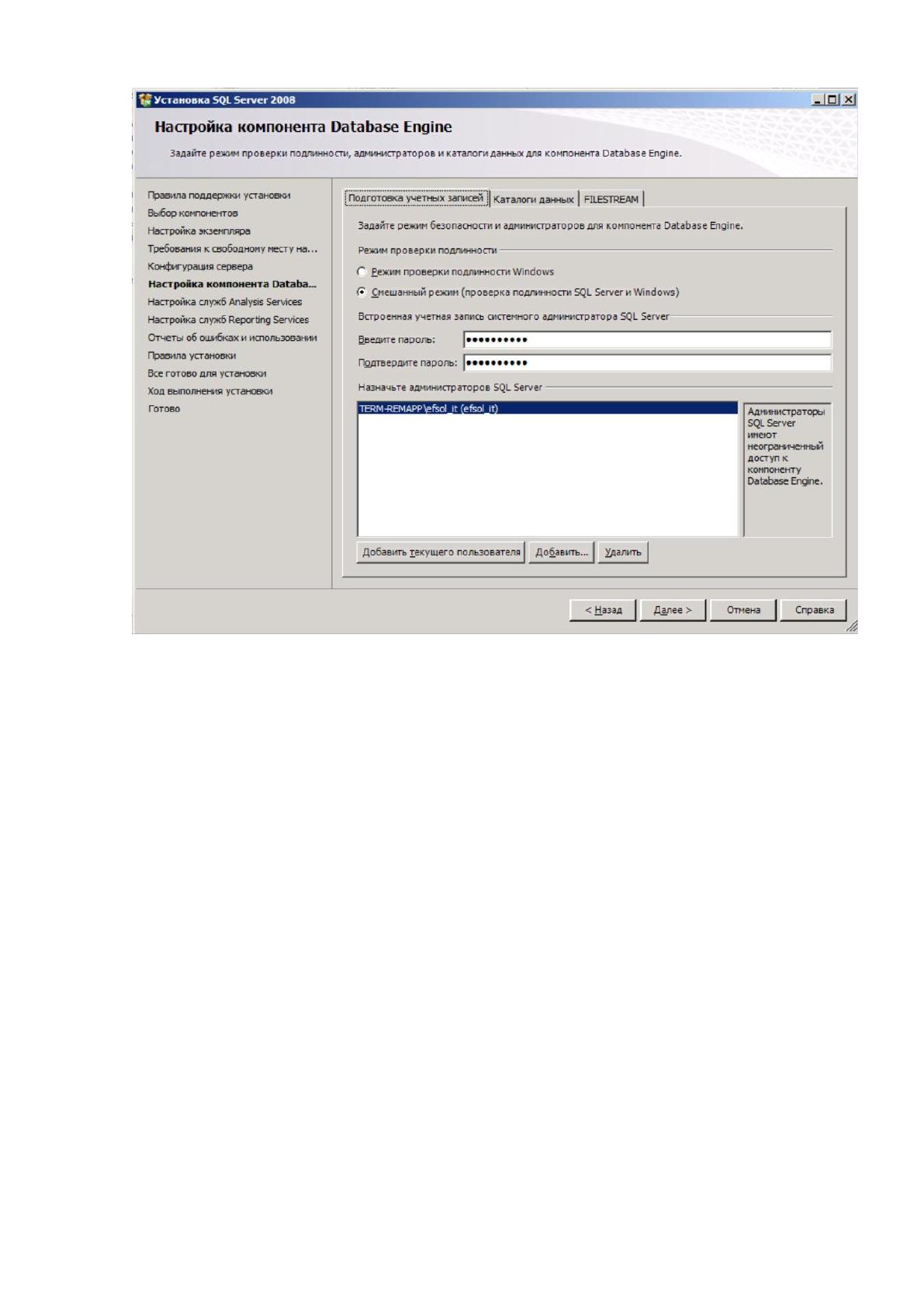

Рисунок П7.21. Режим безопасности
На вкладке «Каталоги данных» необходимо указать размещение
пользовательских баз данных по умолчанию, а также указать каталоги
системных баз данных. Для повышения производительности SQL Server
желательно разносить функционально разные базы данных. Так на отдельные
физические диски необходимо разносить пользовательские данные, журнал
пользовательских баз данных, базу данных temp и ее журнал. Также возможно
указать дефолтный каталог для хранения резервных копий баз данных.
Пример показан на рисунке П7.22.
109

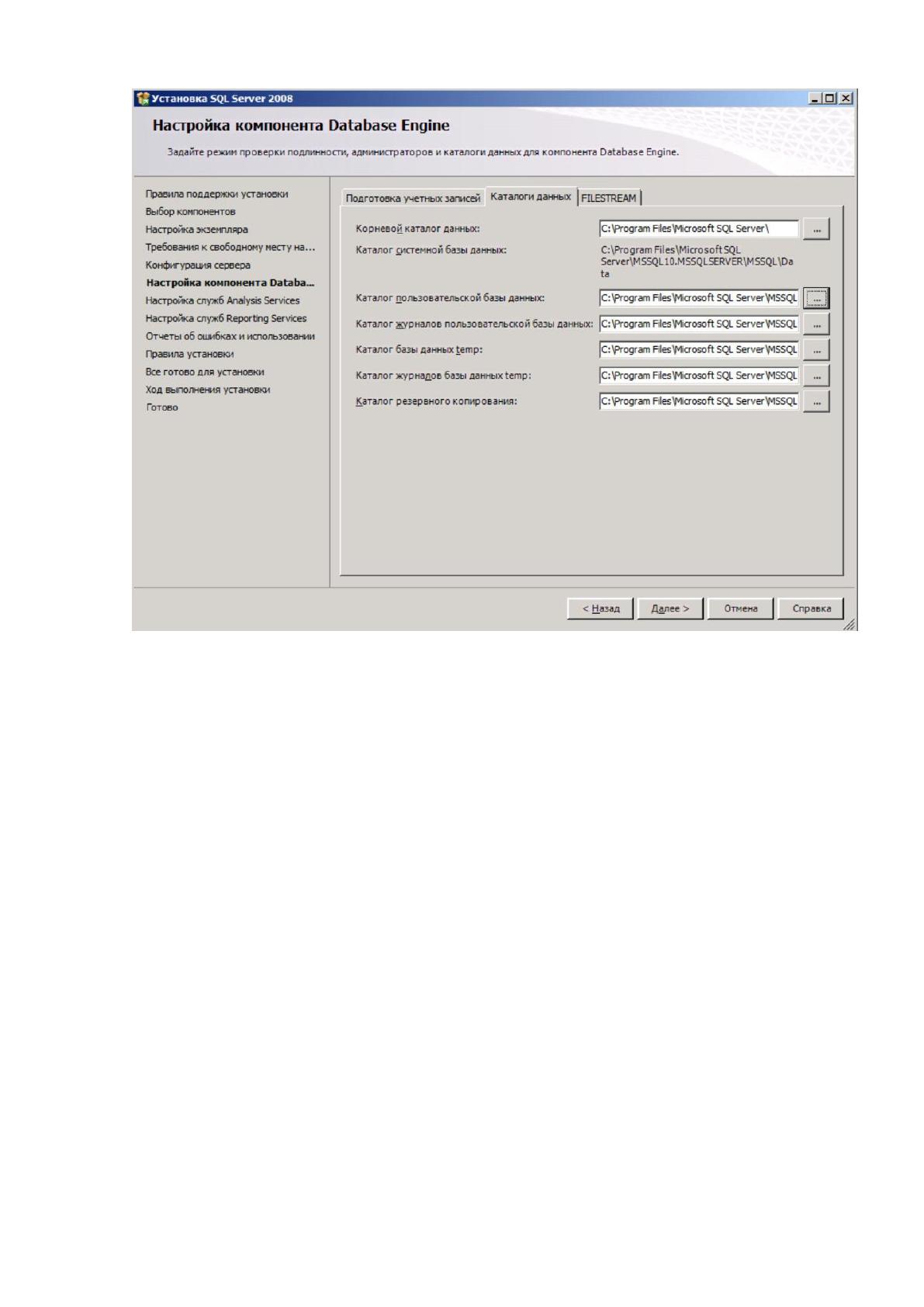

Рисунок П7.22. Расположение каталогов
На этом, первоначальная настройка баз данных закончена. Остальные
ПО, которые рекомендуются к установке, устанавливаются схожим методом,
и подробного рассмотрения не требуют.
110
Приложение 8

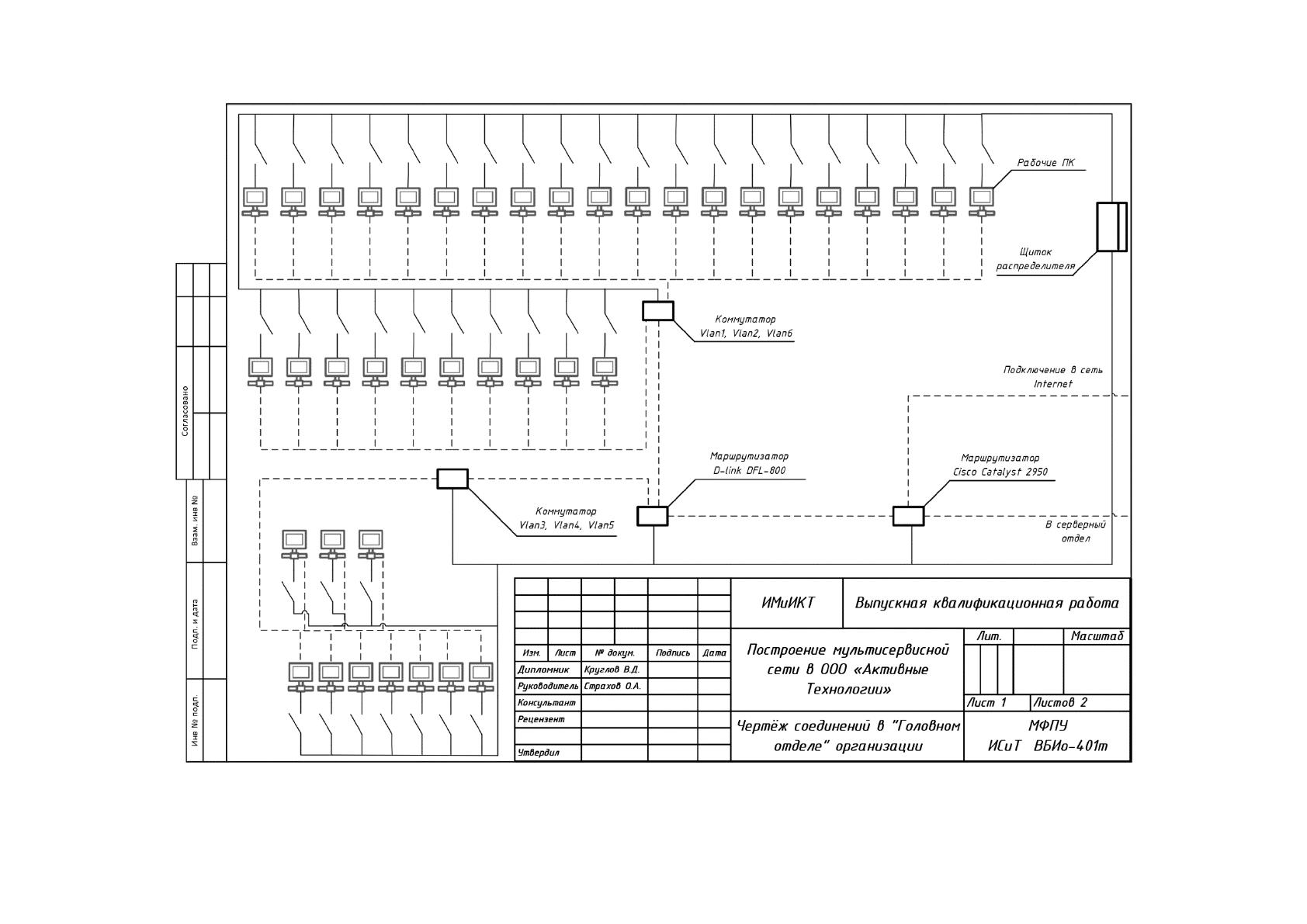

Рисунок П8.1 – Чертёж соединений в “Головном отделе” организации
111
Щиток
распределителя
Коммутатор
D-Link DGS-1210-52/F1
Маршрутизатор
D-link DFL-800
В Головной отдел
Сервер
HP ProLian ML 110
Инв подп.
Подп. и дата
Взам. инв
Согласовано
Изм.
Кол.уч
Лист. док Подп Дата
Стадия Лист ЛистовРазработал
Проверил
18.06.20
18.06.20
Наименование документа
Наименование организации
Наименование объекта
Наименование листа
Р
0 0
Организация
разработчика
МФПУ
ИСиТ ВБИо-401т
Лит. Масштаб
Изм. Лист докум. Подпись Дата
Руководитель Страхов О.А.
Консультант
Рецензент
Дипломник
Круглов В.Д.
Выпускная квалификационная работа
Построение мультисервисной
сети в ООО «Активные
Технологии»
Чертёж соединений в
Серверном отделе
Лист 2 Листов 2
Утвердил
ИМиИКТ
Рисунок П8.2 – Чертёж соединений в “Серверном отделе”
