Диплом: Проектирование офисной сети для организации работы филиала ООО «Стандарт», страницы 72-81

На следующем этапе укажем имя пользователя с правами администратора

и пароль username admin privilege 15 secret 0 *****

Далее выполним маршрутизацию пакетов в сеть Интернет с заданием

шлюза по умолчанию [24]:

R-DELTACONFIG (config)#

ip route 0.0.0.0 0.0.0.0 10.100.100.1

R-DELTACONFIG#ping 93.158.134.3

Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 93.158.134.3, timeout is

2 seconds:

!!!!!

Success rate is 100 percent (5/5), round-trip min/avg/max

= 1/5/10 ms

Затем сформируем список внутренних адресов, который будет

использоваться для трансляции:

R-DELTACONFIG (config)#

ip access-list standard ACL_NAT

permit 10.100.0.0 0.0.0.255

Указываем внутренний интерфейс для процедуры трансляции:

Interface Vlan 1

ip Nat inside

Указываем внешний интерфейс для процедуры трансляции:

Interface Ge 4

ip Nat outside

Создаем правило трансляции (NAT)

ip Nat inside source list ACL_NAT interface Ge4

На следующем этапе выполним конфигурирование коммутатора:

Switch>enable

Switch#

После выхода в режим конфигурирования коммутатора выйдем в режим

задания параметров защиты:

Switch(config)#username admin privilege 15 secret 0

[password]

Switch(config)#enable secret 0 [пароль]

На следующем этапе выполним настройку аутентификации и авторизации

Switch(config)#a new-model

Switch(config)#a authentication login vty local

Switch(config)#a authorization network default if-

authenticated

После этого выполним настройку через telnet.

Switch(config)#line vty 0 4

Switch(config-line)#login authentication vty

Switch(config-line)#exit

Switch(config)#line vty 5 15

Switch(config-line)#login authentication vty

Switch(config-line)#exit

Для управления выполним настройку портов:

Switch(config)#vlan 1

Switch(config-vlan)#name "Management-vlan"

Switch(config-vlan)#exit

Switch(config)#interface gigabit Ethernet 1/0/24

Switch(config-if)#switch port access vlan 1

Switch(config-if)#exit

Указываем адрес шлюза или роутера

Switch(config)#ip default-gateway 10.100.0.1

Сохраняем конфигурацию

msk-frunz-gw0(config)#exit

msk-frunz-gw0#write

Building configuration...

[OK]

Аналогичным путем было выполнено конфигурирование остального

активного сетевого оборудования. После конфигурирования оборудования

разработаем конфигурацию сети с филиалом ООО «Стандарт» в программе

Cisco Packet Tracer (рис. 3.4).

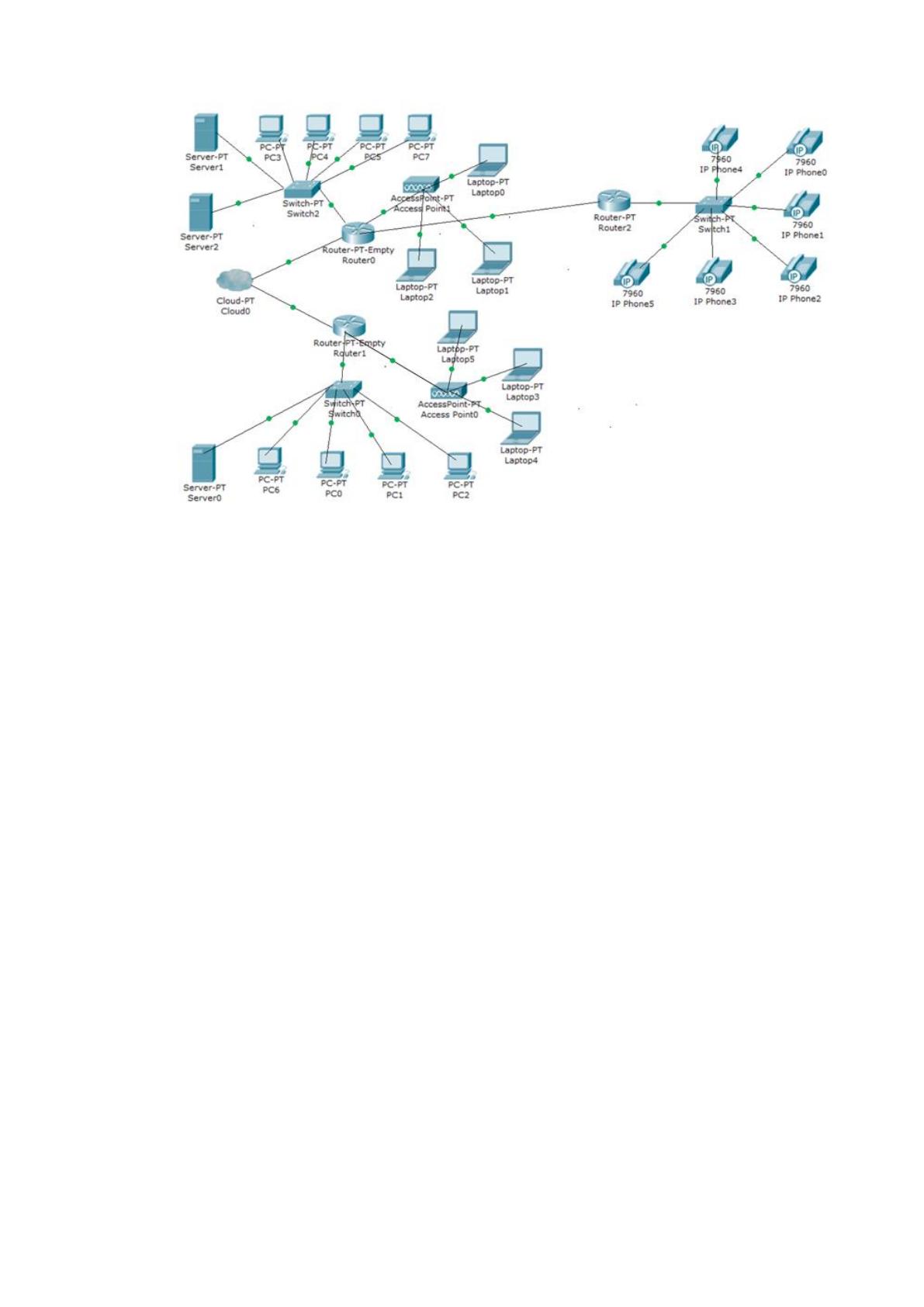

Рис. 3.4. Конфигурирование сети с филиалом ООО «Стандарт» в программе

Cisco Packet Tracer

Результаты проверки работоспособности сконфигурированной сети

приведены в приложении 1.

Таким образом, на основании сравнительного анализа возможностей в

проекте офисной сети филиала было предложено ООО «Стандарт» использовать

систему Cisco IPS-4262 SX с производительностью 1Гб/сек и систему

управления сетью Cisco Stealthwatch.

В проектной части работы была разработана структура сети филиала ООО

«Стандарт» и показана ее связь с центральным офисом. В сети филиала будет

осуществляться через VPN-канал «Site-to-Site», который относится к особенному

режиму между двумя узлами с заданными настройками внутренней адресации.

Безопасность и шифрование в OpenVPN будет обеспечиваться с помощью

библиотеки PolarSSL и протоколом на транспортном уровне Transport Layer

Security (TLS).

В качестве стандарта беспроводных технологий в сети филиала ООО

«Стандарт» будет технология IEEE 802.11 ac, который может работать на

частотах 2,4 ГГц и 5ГГц. Переход на этот стандарт позволит ускорить процессы

передачи файлов между устройствами, просматривать HD-фильмы, производить

резервные копии, как в облачную среду, так и на жесткие диски.

Для обеспечения отказоустойчивости в сети филиала ООО «Стандарт»

было предложено создать основной канал через VPN и резервный канал L2

между коммутаторами Cisco Catalyst 2960S-24PD-L. С целью обеспечения

отказоустойчивости коммутаторы должны быть объединены в стек Stacking

Switch.

Для обеспечения энергоэффективности рекомендуем ООО «Стандарт»

подключить облачную платформу Cisco One for WAN, программную платформу

Cisco Meeting Server, позволяющую организовать многоточечные аудио и

видеоконференций, использовать протокол маршрутизации EIGRP, а также

системы Cisco IPS-4262 SX с производительностью 1Гб/сек и систему

управления сетью Cisco Stealthwatch.

ЗАКЛЮЧЕНИЕ

В процессе выполнения выпускной квалификационной работы был

разработан проект офисной сети для организации работы филиала ООО

«Стандарт».

В теоретической части работы на первоначальном этапе были определены

уровни модели OSI, которая выступает сетевой моделью взаимодействия

открытых систем. Ее можно использовать в виде стандарта для организации

работы сетевого оборудования.

Семейство протоколов TCP/IP относится к открытому

коммуникационному протоколу, функцией которого является обеспечение связи

между различными устройствами. Эталонная модель TCP/IP в сравнении с

эталонной моделью и OSI направлена на установление сетевых взаимодействий,

а не на жесткое разделение уровней по функциям.

Было установлено, что в настоящее время для организации компьютерных

сетей применяются проводные и беспроводные технологии. Наибольшее

распространение для организации компьютерных сетей получил кабель «витая

пара», который представлен в виде скрученных, изолированных проводников.

Кроме кабеля «витая пара» в проводной среде передачи данных может

использоваться оптоволоконный кабель, который позволяет организовать

высокоскоростную передачу больших объемов данных.

Среди беспроводных технологий передачи данных можно выделить

персональные, сенсорные беспроводные каналы передачи данных и локальные

беспроводные сети. Также беспроводные технологии получили свое применение

для организации спутниковой сети.

В настоящее время компьютерные сети по топологии построения могут

быть представлены в виде шиной, звездообразной и кольцевой архитектуры.

Наибольшее распространение получила звездообразная архитектура сети,

которая достаточно устойчива к отказам рабочих станций. Однако отказ

центрального устройства приводит к неработоспособности компьютерной сети.

Исследования показали, что на втором уровне модели OSI или канальном

уровне поддерживается работа с асинхронными, синхронными, символьно-

ориентированными, бит-ориентированными, дейтаграммными протоколами,

протоколами обнаружения искаженных данных или потерянных данных.

Для организации соединений уровня 3 применяют протоколы классовой

маршрутизации, бесклассовой маршрутизации, дистанционно-векторные

протоколы. Протокол EIGRP является разработкой компании Cisco и объединяет

в себе преимущества протоколов маршрутизации, позволяющих контролировать

состояние канала, а также дистанционно-векторных протоколов. Среди

преимуществ протокола EIGRP следует отметить быстроту процесса

сходимости.

Сравнение дистанционно-векторных протоколов маршрутизации

компании Cisco показало, что дистанционно-векторными протоколами

маршрутизации компании Cisco поддерживается алгоритм маршрутизации

Беллмана-Форда, модификация при изменении маршрута и распределение

нагрузки на эквивалентных путях.

Протоколы RIP v2 и EIGRP поддерживают VLSM-маскировки, а

протоколы IGRP и EIGRP распределение нагрузки при неэквивалентных путях, а

также в них применяется комплексные метрики, в отличие от протоколов RIP v1,

RIP v2.

Наибольший лимит счетчика узлов имеют протоколы IGRP, EIGRP, а

высокую масштабируемость обеспечивает протокол EIGRP. На основании

выполненного сравнительного анализа можно сделать выводы, что наибольшие

возможности при проектировании сети обеспечит протокол EIGRP.

Для контроля и мониторинга за соединениями и протоколами свое

распространения получили анализаторы, средства мониторинга среди которых в

работе была выделена АПСМ «Сателлит», включающая центр мониторинга,

рабочие места специалистов, а также локальные пункты мониторинга, которые

подключаются к компьютерной сети.

Для защиты информации свое применение получили различные системы,

позволяющие своевременно предотвратить попытки получения к сети

несанкционированного доступа, антивирусные системы и системы

предотвращения вторжений, позволяющие в режиме онлайн контролировать

информационную безопасность.

Энергосберегающие технологии направлены на создание экономии

электроэнергии в связи с увеличением масштабов компьютерной сети и роста

цен на электрическую энергию. За счёт выбора методов управления

инфраструктурой охлаждения питания предприятие может экономить на

проектировании сети.

В исследовательской части работы была изучена структура и

существующая сеть ООО «Стандарт», которое специализируется в области

сбыта производителей строительных материалов с 2007 г. и в настоящее время у

него установлены взаимовыгодные отношения, как с отечественными, так и

зарубежными поставщиками строительных материалов.

Анализ показал, что для передачи данных по компьютерной сети

используется кабель «витая пара» FTP 4PR 24AWG категории 5е. В состав кабеля

«витая пара» входит 4 проводника из меди. Внешняя оболочка покрыта

полиэтиленом.

Для передачи данных в компьютерной сети применяется технология

Gigabit Ethernet. Эта технология поддерживает стандарт IEEE 802.3 и позволяет

обрабатывать данные со скоростью передачи данных 1000 Мбит/с.

В компьютерной сети применяется двухуровневая технология «клиент-

сервер», в которой функции по формированию пользовательского интерфейса

происходят на рабочей станции, а все другие функции связанные с управлением

базой данных и выбора правил работы на сервере.

Кроме этого в компьютерной сети для организации связи с провайдером

применяется технология VPN, которая позволяет обеспечить высокую защиту

данных, поскольку поддерживает механизмы шифрования данных, производит

контроль целостности передаваемых данных и аутентификацию сетевого

оборудования.

Анализ показал, что в состав оборудования для организации

компьютерной сети ООО «Стандарт» входят сервер SL1000/TminiG4,

межсетевой экран DEPO Stream 1040RU, коммутатор TP-LINK TL-SG105,

беспроводный маршрутизатор TP-LINK Archer C20(RU) AC750 и точка доступа

TP-LINK EAP110. На местах сотрудников установлены офисные персональные

компьютеры Brand Star 1100160, производительность которых обеспечивается 2-

х ядерными процессорами типа Intel Celeron J1800. К персональным

компьютерам подключён лазерный принтер SAMSUNG SL-M2020(XEV/FEV),

который работает в чёрно-белом режиме печати со скоростью 20 стр./мин.

Было установлено, что ООО «Стандарт» планирует открыть филиал, что

приведет к увеличению нагрузки на VPN-канал и в компьютерной сети могут

возникнуть потери пакетов. Потери пакетов снизят качество работы сотрудников

и увеличат время отклика для получения доступа к приложениям.

Анализ рыночных предложений показал, что для ускорения сетевого

трафика на рынке аппаратного обеспечения свое распространение получили

контроллеры оптимизации WOC (WAN Optimization Controller), а также

программные и аппаратные решения, позволяющие повысить эффективность

работы при выходе в сеть Интернет.

Исследования показали, что компания Cisco предлагает оптимизаторы

WAAS, включающие программное обеспечение, позволяющее оптимизировать

работу с маршрутизаторами Cisco ISR. Он не уступает по своим

характеристикам таким оптимизатору как Riverbed Steelhead CXA-550.

На основании выполненного анализа можно сделать выводы, что

наилучшие технические характеристики имеет маршрутизатор Cisco 3945,

которым также поддерживается платформа Cisco Services Engine и модули SRE с

емкостью 1Тбайт и средства криптозащиты.

Сравнительный анализ оборудования для расширения сети и организации

сети филиала показал, что наилучшие технические характеристики имеют

межсетевой экран Cisco Pix 535, Cisco WAP 571 позволяет производить

подключение к двум радиоканалам с максимальной скоростью передачи данных

1900 Мбит/с, телефоны Grandstream GXP1630, IP ATC FreePBX Phone System

400. Перечисленное оборудование в дальнейшем планируется использовать в

проекте организации офисной сети филиала.

Анализ показал, что для управления сетью и ее защиты свое

распространение получила платформа Cisco Advanced Malware Protection (AMP),

включающая в состав систему мониторинга и контроля, позволяющую не только

предотвращать нарушения безопасности, а также вести контроль и устранение

вредоносного программного обеспечения.

В работе также была отмечена ГосСОПКА, включающая систему

взаимодействия персонала, средства инвентаризации информационных систем,

средства для анализа событий безопасности, средства взаимодействия с главным

центром ГосСОПКА, средства выявления уязвимостей, средства учета и

обработки инцидентов и различные системы обнаружения вторжений.

На основании сравнительного анализа возможностей в проекте офисной

сети филиала было предложено ООО «Стандарт» использовать систему Cisco

IPS-4262 SX с производительностью 1Гб/сек и систему управления сетью Cisco

Stealthwatch.
