2) Зеркалирование портов.
3) Автоматическая фильтрация трафика, полученного от сниффера.
Маршрутизатор – это сетевое устройство, которое применяется для
пересылки пакетов между различными участками сети, с использованием
таблицы маршрутизации. Маршрутизатор применяется для связи
разнородных компьютерных сетей.
Виды маршрутизаторов:
- IP маршрутизаторы;
- многопрофильные маршрутизаторы;
- маршрутизаторы с интеграцией услуг;
- коммутаторы третьего уровня.
Внешний вид маршрутизатора приведен на рисунке 21.

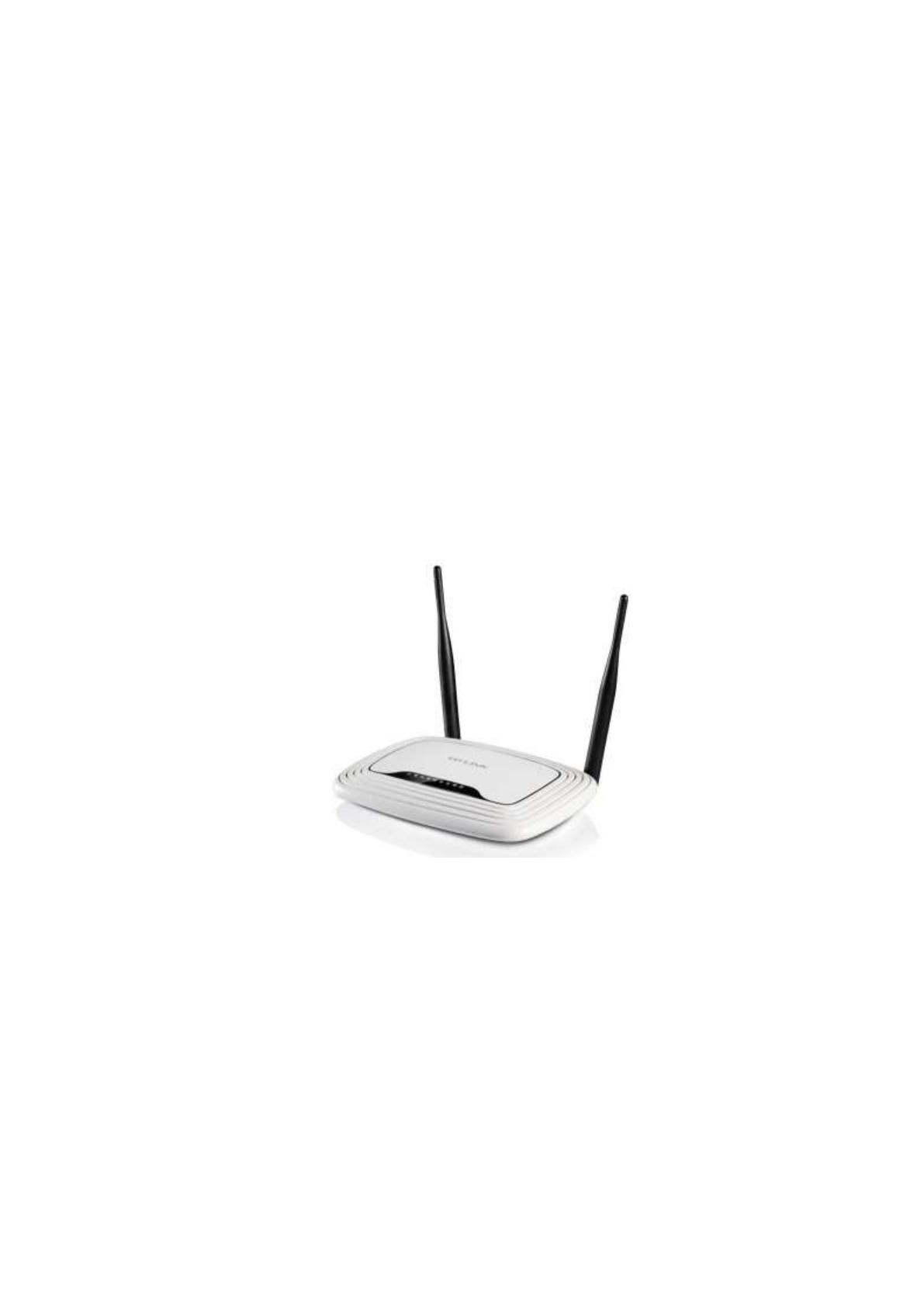

Рисунок 21 – Внешний вид маршрутизатора
Функции маршрутизатора в компьютерной сети:
1) Чтение заголовков пакетов сетевых протоколов, которые
принимаются на каждом порту;
2) Поиск маршрута для передачи пакета с использованием
информации по адресу, номеру сети и номеру узла;
3) Обеспечение защиты от широковещательного шторма;
4) Поддержка не маршрутизируемых протоколов.
53
Область применения: применяются в локальной компьютерной сети
для трансляции адресов и могут выполнять функции межсетевого экрана.
Технические характеристики рассмотрим на примере
маршрутизатора Mikrotik Power Box Pro:
- оперативная память: 64 MB;
- флэш-память 16 ГБ;
- процессор, мощностью 300 МГц;
- возможна организация беспроводной связи, что определяется
мощностью антенны.
Достоинства маршрутизатора:
1) Невысокая стоимость;
2) Обеспечение непрерывной передачи данных;
3) Высокая скорость передачи данных;
4) Выполняет функции точки доступа;
Недостатки маршрутизатора:
1) Беспроводное подключение имеет меньшую скорость;
2) Сложность ремонта;
3) Уязвимость перегрузки сети;
Далее проанализируем сетевое и коммуникационное оборудование
для построения беспроводных сетей.
2.2.3. Сетевое и коммуникационное оборудования для построения
беспроводных сетей
Для организации беспроводной сети применяют точки
беспроводного доступа, беспроводные адаптеры и беспроводные
маршрутизаторы [8].
Точка доступа в беспроводной сети – это базовая станция,
позволяющая обеспечить беспроводный доступ к существующей сети или
создать новый беспроводный канал (рисунок 22).
54

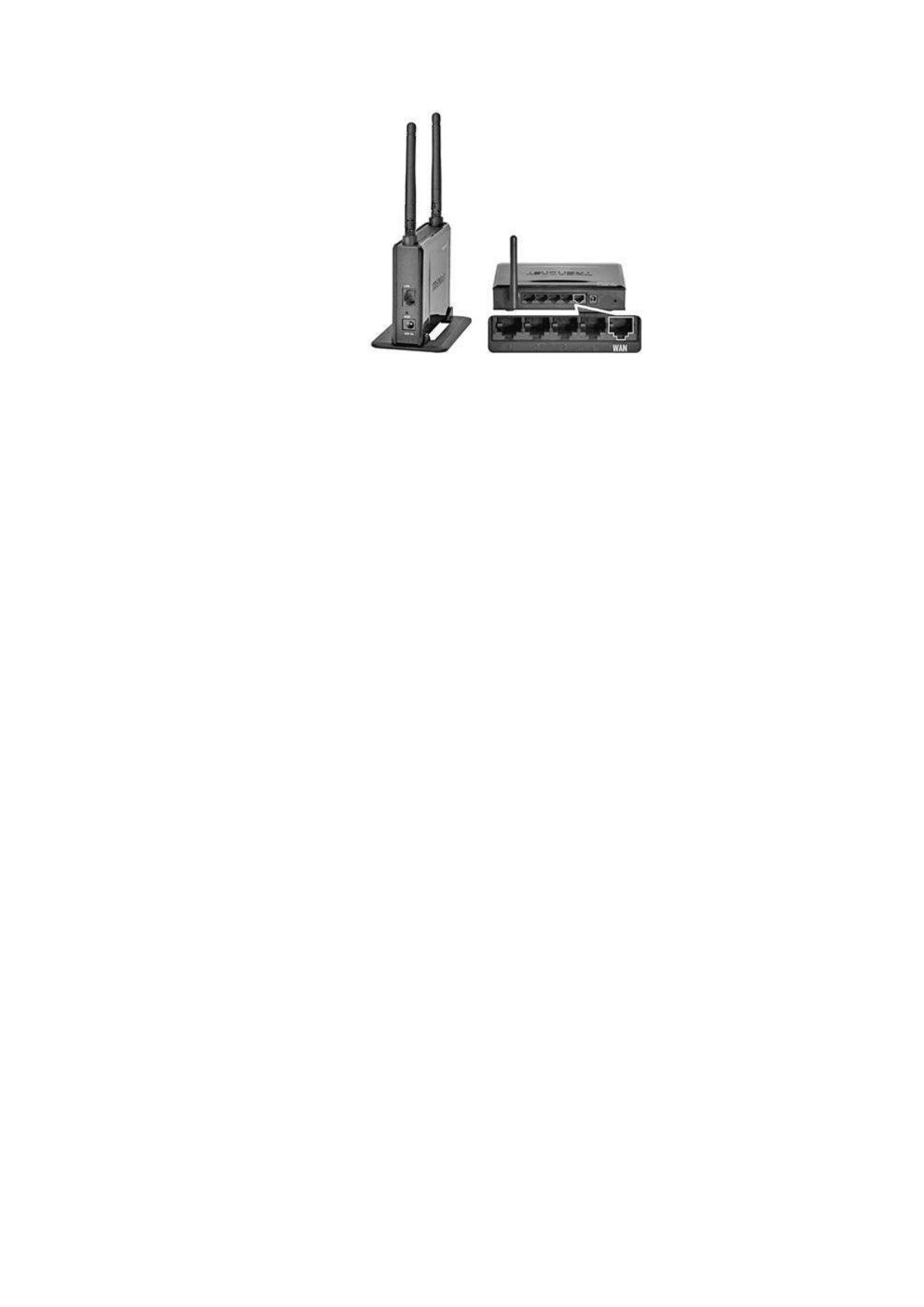

Рисунок 22 – Внешний вид точки беспроводного доступа
В настоящее время выделяют:
- наружные точки беспроводного доступа, которые применяют для
организации беспроводной связи между зданиями находящимися на
прилегающих территориях;
- внутренние точки доступа, которые применяют для организации
беспроводной связи внутри помещения.
Функции точки доступа беспроводной сети:
1) Получение Интернет-трафика и трансляция его в беспроводном
канале;
2) Прием радиосигнала и передача его по беспроводному сигналу;
3) Выполнение функций повторителя (репетитора) для увеличения
зоны пропускания беспроводного сигнала.
Область применения точки доступа: применяются для организации
беспроводных компьютерных сетей как внутри, так и за пределами
помещений.
Технические характеристики точки доступа рассмотрим на примере
точки Bullet M2 HP Ubiquity:
- стандарт передачи данных 802.11b/g/n;
- процессор: MIPS 24KS;
- выходная мощность 600 МБ;
- максимальная скорость беспроводного соединения 150 Mb/s;
55
- диапазон рабочих температур от - 40 до + 80°С;
- степень защиты корпуса IP55.
Достоинства точки доступа:
1) Отсутствие необходимости использования проводов;
2) Не включает блок питания;
3) Высокая скорость передачи при организации беспроводного
канала.
Недостатки точки доступа:
1) Необходимость установки драйверов;
2) Во многих моделях отсутствует центр управления;
3) Необходимость настройки персонального компьютера для того,
чтобы создать интернет подключение;
4) Скорость передачи определяется состоянием портов.
Беспроводной адаптер - это специальное устройство, которое
позволяет осуществлять прием беспроводного сигнала от маршрутизатора
или точки доступа, а также любого другого устройства, которое
транслирует сеть Интернет (рисунок 23).

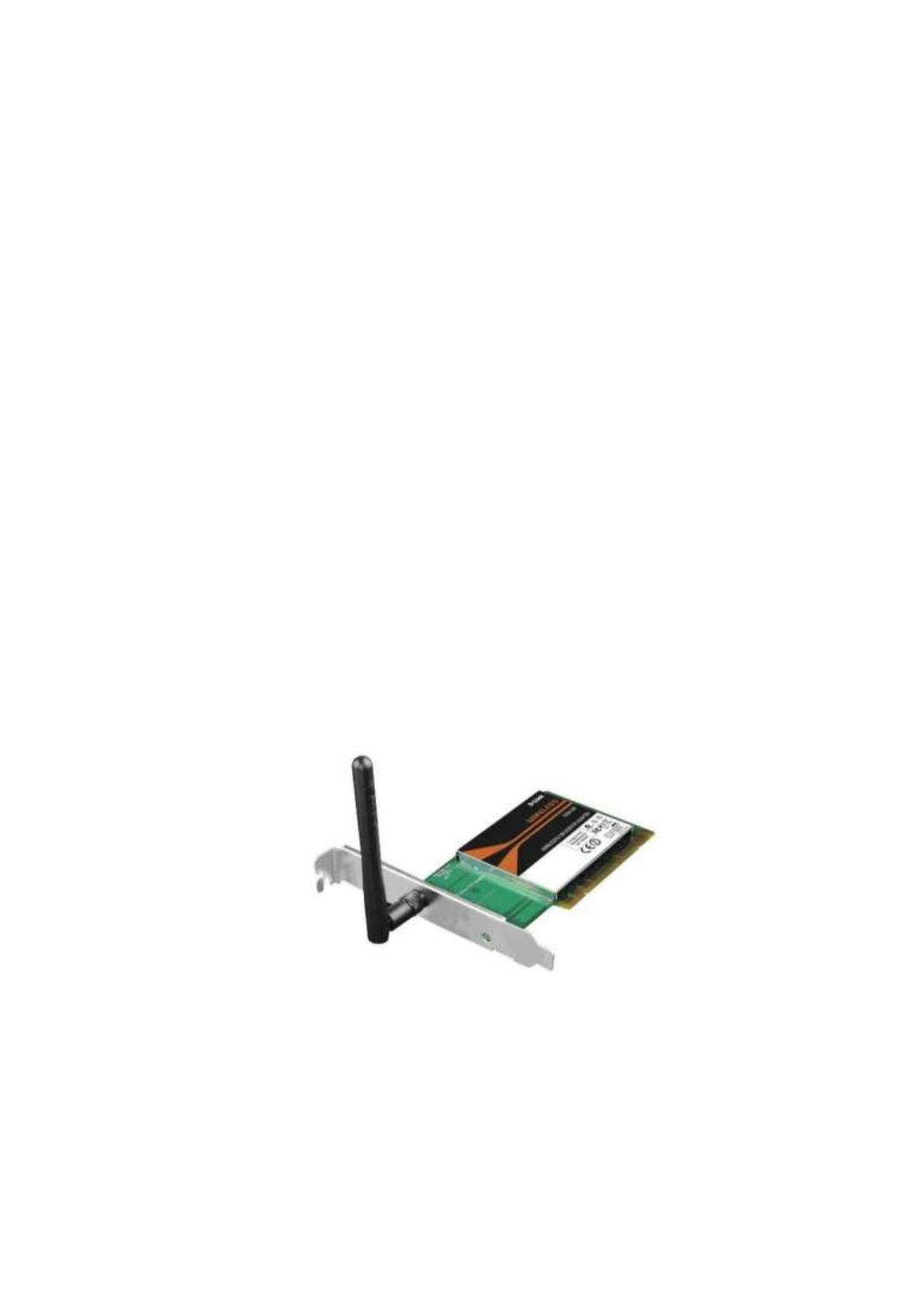

Рисунок 23 – Внешний вид беспроводного адаптера
В настоящее время выделяют:
- внешние беспроводные адаптеры;
- внутренние беспроводные адаптеры;
- беспроводные адаптеры CardBus класса.
56
Функции беспроводного адаптера:
1) Прием и передача данных в беспроводной сети;
2) Подключение рабочей станции к беспроводному сегменту сети.
Область применения: применяют для организации беспроводной
сети, организации работы в сети Интернет, а также для обмена данных по
беспроводному каналу передачи.
Технические характеристики рассмотрим на примере USB
беспроводного адаптера:
- позволяет передавать информацию со скоростью 300 Mb/s, а в
некоторых моделях существует возможность организации максимальной
скорости 450 Mb/s;
- антенны, которые позволяют увеличить производительность
беспроводных соединений.
Достоинства беспроводного адаптера:
1) Исключение использования проводов;
2) Обеспечение мобильности и высокой скорости передачи данных;
3) Высокая помехоустойчивость;
4) Простота настройки.
Недостатки беспроводного адаптера:
1) Качество передачи зависит от окружающей внешней среды;
2) Ограничения к радиусу действия;
3) Низкий уровень защиты от взломов;
4) Высокий уровень энергопотребления;
5) Большое количество точек доступа негативно влияет на передачу
данных.
Беспроводный маршрутизатор – это сетевое устройство, которое
позволяет организовать передачу данных в беспроводном канале связи, с
использованием таблиц маршрутизации.
Выделяют:
57
- беспроводные маршрутизаторы для организации сети удаленных
офисов;
- беспроводные маршрутизаторы, позволяющие соединять
региональные отделения с центральным узлом;
- магистральные маршрутизаторы, позволяющие создать
центральную сеть для корпорации, включающую несколько беспроводных
сетей.
Внешний вид беспроводного маршрутизатора приведен на рисунке
24.

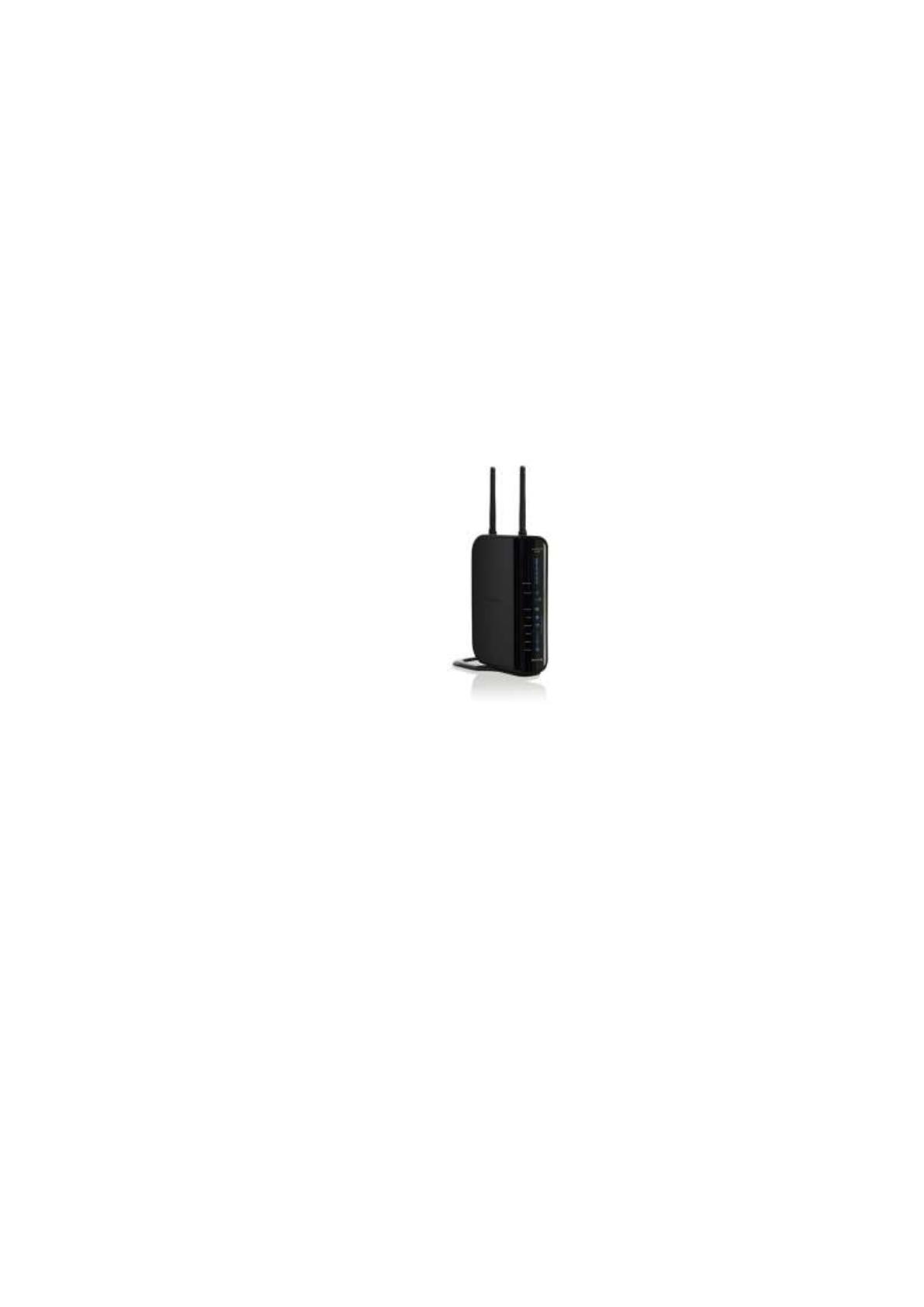

Рисунок 24 – Внешний вид беспроводного маршрутизатора
Функции беспроводного маршрутизатора:
1) Пересылка пакетов между отдельными участками беспроводной
сети;
2) Связывание различных беспроводных сетей и тем самым создание
единого канала;
3) Пересылка разнородной информации.
Область применения беспроводного маршрутизатора: позволяет
создать единое беспроводное пространство для обмена данными. Его
можно использовать в виде моста для того чтобы организовать работу в
сети Интернет, а также в виде устройства, позволяющего соединять
различные сегменты сети.
58
Технические характеристики беспроводного маршрутизатора,
рассмотрим на примере беспроводного маршрутизатора типа Asus RT-
AC58U:
- поддержка стандарта IEEE 802.11g, IEEE 802.11n;
- скорость передачи данных до 600 Mb/s, а также поддержка
технологии 3G, 4G при работе в сети Интернет;
- работа с технологиями L2TP и PPTP.
Достоинства беспроводного маршрутизатора:
1) Передача данных с нескольких портов с обеспечением высокого
качества;
2) Организации доступа к сети с любой точки помещения;
3) Доступ к сети Интернет;
4) Создание возможности свободного перемещения пользователя.
Недостатки беспроводного маршрутизатора:
1) Увеличение количества точек доступа приводит перегруженности
беспроводного канала;
2) Зависимость от диапазона передачи данных;
3) Не поддерживает все протоколы кодирования сигнала.
2.3. Программное и сетевое обеспечение компьютерных сетей
Программное обеспечение компьютерной сети – это обеспечение,
которое позволяет организовать совместную работу с вычислительными и
информационными ресурсами, динамически распределять ресурсы
компьютерной сети для того, чтобы повысить оперативность обработки
информации и снизить вероятность выхода из строя сетевого
оборудования. Выделяют системное, прикладное и инструментальное
программное обеспечение.
Наиболее важную роль в компьютерной сети выполняет сетевая
операционная система, которая позволяет организовать работу в
59
компьютерной сети и предоставить доступ к ее ресурсам пользователям, с
обеспечением необходимого уровня защиты.
Функции сетевой операционной системы [20]:
1) Управление информационными ресурсами;
2) Защита от несанкционированного доступа;
3) Обеспечение необходимого уровня отказоустойчивости и
масштабируемости данных;
4) Организация централизованного управления компьютерной сетью.
В настоящее время наиболее распространенными серверными
операционными системами являются Windows, Linux и Mac OS.
Серверная операционная система Windows Server, которая является
разработкой компании Microsoft. Она входит в состав семейства Microsoft
Windows и ее последняя версия – это ОС Windows Server 2016, которая
основана на облачных технологиях.
Серверная операционная система Linux входит в семейство UNIX -
подобных операционных систем на базе монолитного ядра и включает в
свой состав утилиты и программы, имеющие статус открытого
программного обеспечения.
Серверная операционная система Mac OS - это операционная
система, которая является разработкой компании Apple. Последняя версия
вышла в 2016 году и получила название Mac OS 9.
Отличительные черты серверной операционной системы Windows
Server 2016:
- возможность виртуализации каналов, а также развертывание и
обслуживание облачной среды;
- повышенная точность обработки процессов за счет
усовершенствованной файловой системы, а также наличие виртуального
сервера Hyper-V, имеющего высокий уровень безопасности;
60
- наличие контейнеров, поддерживающих высокий уровень
производительности данных, упрощающих процессы управления
компьютерной сетью и поддержка клиентской операционной системы
Windows 10;
- виртуальный сервер Nano Server, позволяющий создавать
изображения и разделять физический узел;
- улучшенная консоль для восстановления данных и возможность
исправления настроек в службе WinRM;
- поддержка технологии Remote Desktop Services для подключения к
удаленным рабочим столам в режиме, имеющем высокую пропускную
способность;
- поддержка службы сертификатов Active Directory, выполняющей
аттестацию устройств и ключей, которые не подключены к домену;
- наличие доменной службы Active Directory для обеспечения
эффективного управления идентификацией в корпоративных сетях;
- наличие прокси приложений, которые позволяют проверять
подлинность клиентских приложений;
- возможность управления автоматизацией и поддержка классов и
новых функций безопасности;
- поддержка программно-определяемых сетей для сегментации и
защиты нагрузок в облачной среде;
- поддержка технологии Just Enough Administration для
делегирования полномочий, осуществление сетевой идентификации
создание канала защищенного копирования файлов и настройки консоли
PowerShell.
Достоинства сетевой операционной системы Windows Server 2016:
1) Автоматическое обновление хостов;
2) Наличие виртуального контроллера, позволяющего выполнять
управление физическими виртуальными сетями;
61
3) Возможность использования форматов файлов VMCX и VMRS;
4) Наличие виртуального сервера Hyper-V и ведения записей
виртуальной сети;
5) Функции публикации приложений;
6) Встроенные функции безопасности и снижает риск получения
несанкционированного доступа к компьютерной сети;
7) Центр обработки данных, поддерживающий программно-
определяемые технологии хранения, вычислений;
8) Новые технологии, позволяющие развертывать и запускать
современные программные продукты.
Недостатки Windows Server 2016:
1) Высокие требования к системным ресурсам;
2) Уязвимость к атакам из сети Интернет.
Система резервного копирования и восстановления данных
применяется для того, чтобы создавать копию данных на жестких дисках
или в виртуальной среде, а также восстанавливать данные в случае
необходимости.
Достоинства систем резервного копирования и восстановления
данных:
1) Возможность использования в качестве среды хранения данных
жесткие диски и облачные сети;
2) Высокая скорость восстановления данных в случае
необходимости.
Недостатки систем резервного копирования и восстановления
данных:
1) Избыточная защита данных;
2) Полное резервное копирование занимает больше времени. Для
того чтобы создать полную резервную копию, необходимо обратить
внимание на объемы дискового устройства.
