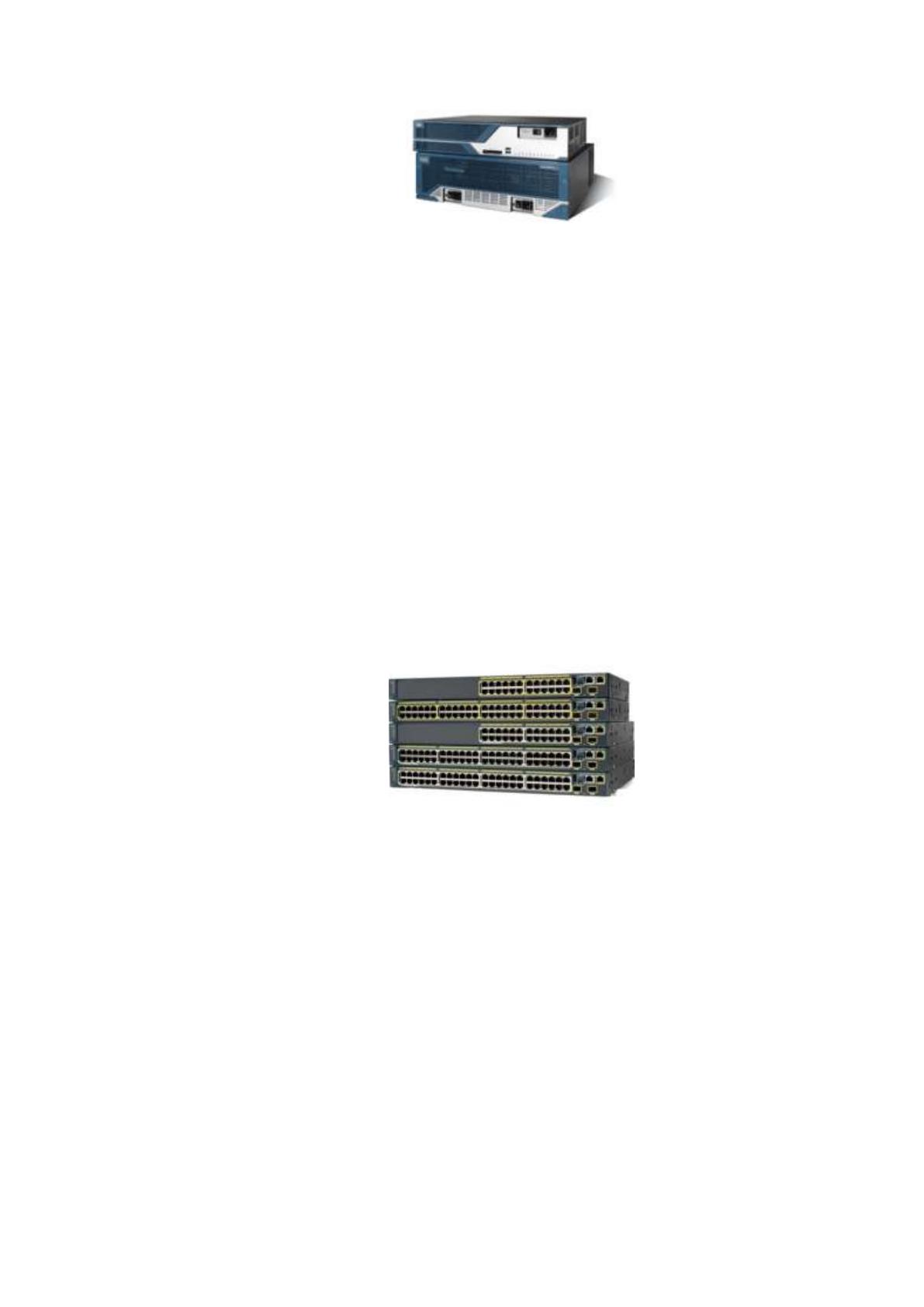

Рисунок 18 – Маршрутизатор Cisco модели 3845
Архитектура маршрутизатора Cisco 3845 разрабатывалась
специально для предоставления высокого уровня эффективности и
доступности, а так же отказоустойчивости, требуемых при
масштабировании сетей, характеризующихся высоким уровнем сетевой
безопасности, которые обеспечивают функционирование подсистемы IP-
телефонии, видео приложений, анализа сети, приложений, базирующихся
на веб-технологиях. Данный маршрутизатор предоставляет несколько
уровней обеспечения безопасности для разнообразного рода сетевого
трафика на скорости, близкой к максимально возможной для кабельных
систем.
Рисунок 19 – Коммутатор серии Catalyst 2950
Catalyst 2950 – серия интеллектуальных коммутаторов, с поддержкой
FastEthernet фиксированной конфигурации, какие можно соединять в стек
на скоростях FastEthernet и GigabitEthernet. Коммутаторы обладают
расширенные возможности обеспечения установленного качества сервиса.
Сочетание коммутатора Catalyst модели 2950 с коммутатором Catalyst
модели 3845 реализовывает IP-маршрутизацию на отрезке от границы сети
вплоть до ее магистрали. Контроль и управление коммутаторами
исполняется CiscoIOS и Интернет-доступом Cisco Cluster Management
Suite, что дает возможность администратору, при помощи типового
33
интернет-браузера в то же время настроить ряд коммутаторов Сisco
Catalyst и выявлять нарушения в их работе. Коммутаторы Catalyst модели
2950, имеющие в наличии порты 10/100/1000 BaseT, гарантируют
гигабитную скорость передачи по витой паре и представлены
совершенным решением для перехода от технологии FastEthernet к
GigabitEthernet. Порты Gigabit Ethernet данных коммутаторов разрешают
подключение через несколько гигабитных конверторов, в том числе
модели Cisco GigaStack, 1000BaseT, 1000BaseSX, 1000BaseLX/LH,
1000BaseZX. Кроме того реализована поддержка стандарта IEEE 802.1q.
2.2. Разработка технического задания на построение сети IP-телефонии
предприятия ООО «ГТК-ДВ»
IP сеть включает все этажи основного корпуса, это предоставляет
возможность установить IP-телефоны в каждом участке или же
использовать ПК для разговоров через ЛВС по IP-протоколу.

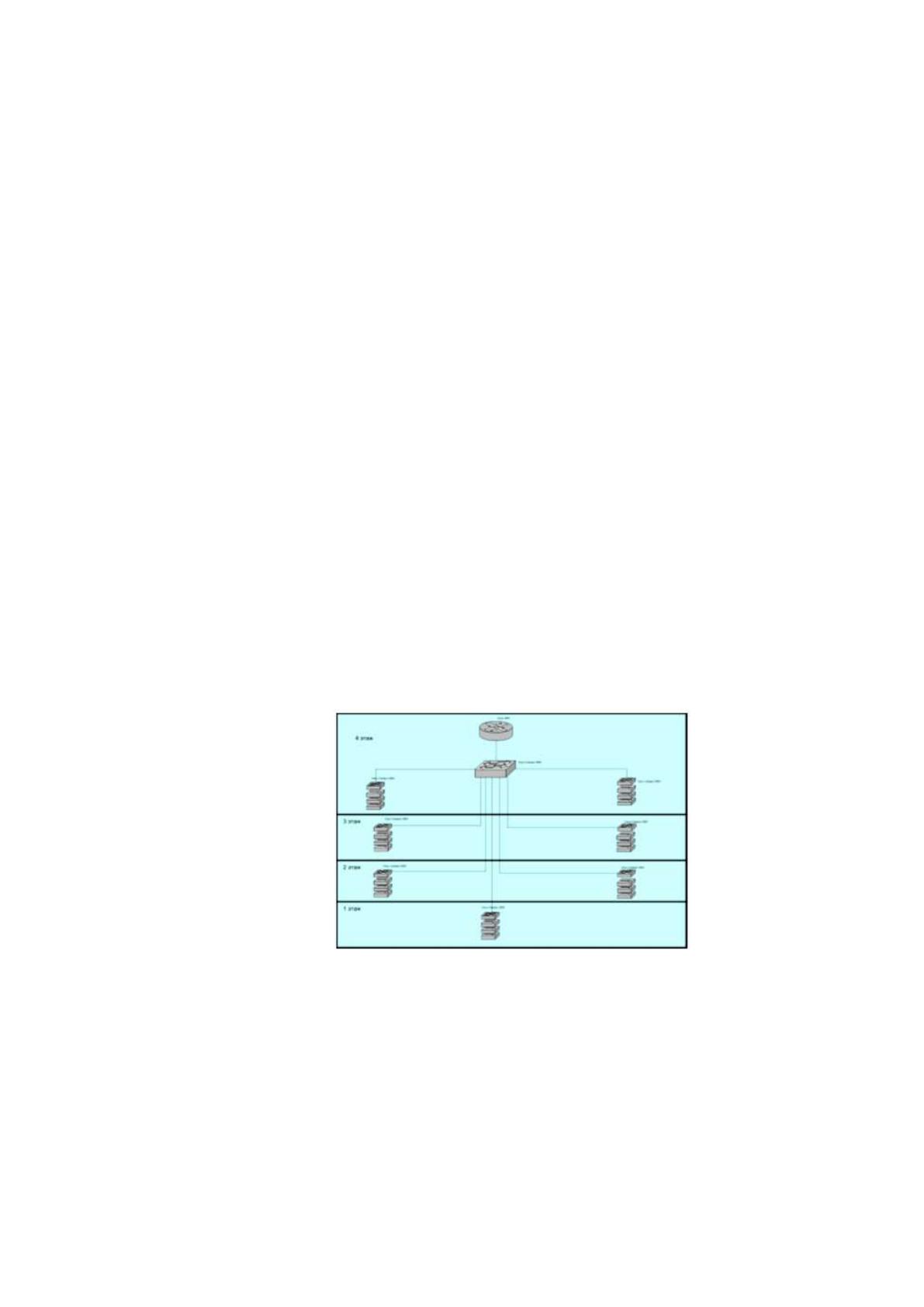

Рисунок 20 – Устройство сети главного корпуса.
IP телефонные аппараты подключаются, напрямую к портам
коммутирующих устройств локальной вычислительной сети.
34
В помещении главного корпуса установлена ЦАТС ТОС-120 на 180
абонентских точек с городским номером, объединяющая 3 здания, в
настоящий период подключено 106 абонентов.

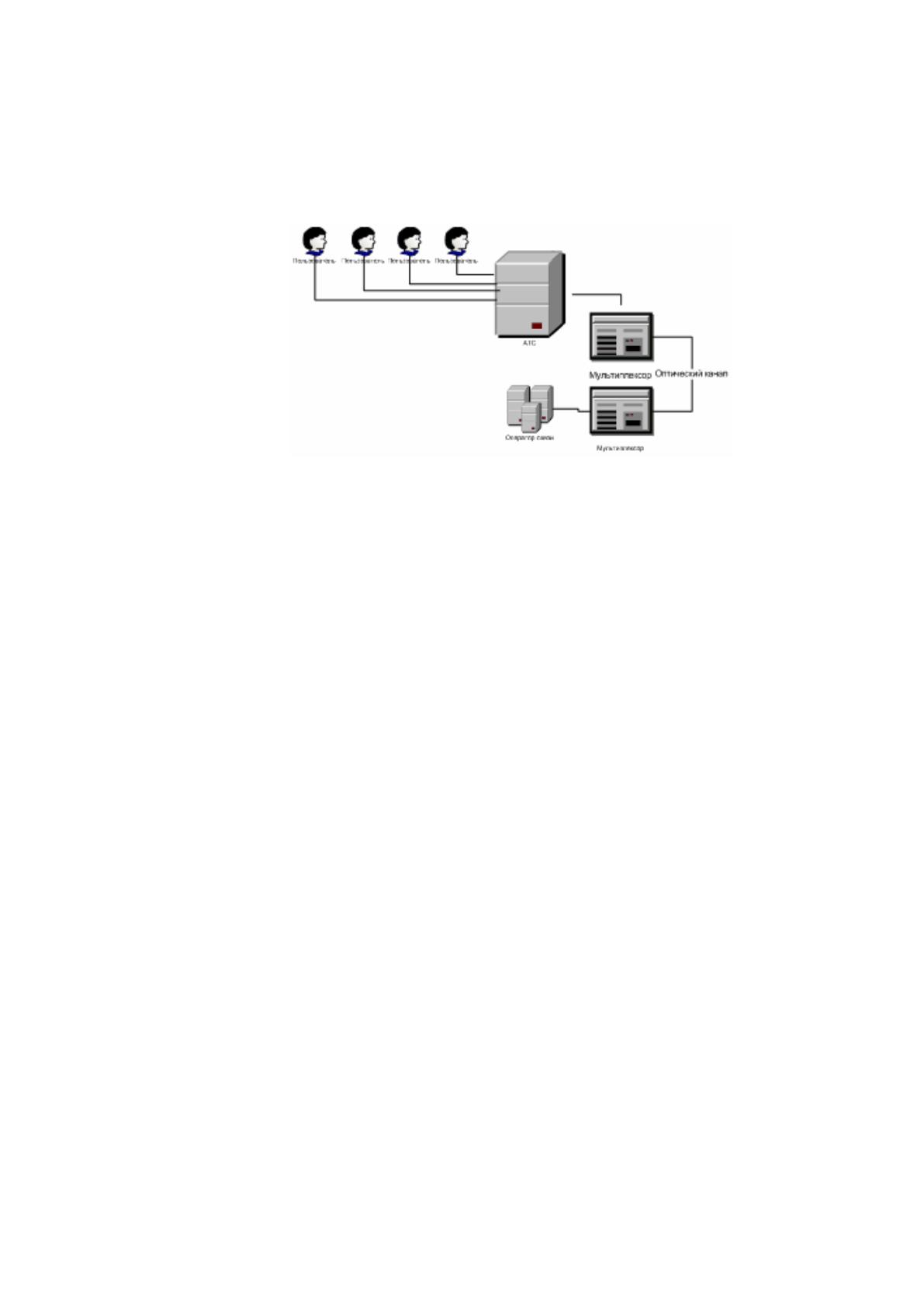

Рисунок 21 – Структура телефонной сети
Используется как городская оконечная, опорно-транзитная АТС
Характеристики:
- цифровая связь
- ощутимое снижение рабочих затрат благодаря:
- организации единого ЦТО; - легкость конфигурирования,
реконфигурирования, сервиса и ремонтных работ;
- круглосуточного автоматического режима работы.
- высокая отказоустойчивость за счет модульной структуры
АТС: поломка 1-го модуля оказывает исключительно ограниченное
воздействие на целую систему из-за присутствия в любом модуле своей
коммутационной машины с рабочим, тестовым и сервисным ПО.
- для построения АТС каждой конфигурации применяется два
варианта ячеек.
- комплект на 10 абонентских линий, расширение кратно 10.
- наличие прямых, дистанционных и транзитных абонентов.
- наличие четырех потоков Е1 для соединения абонентских
линий и 4-х потоков Е1 для соединения внешних каналов в каждом
базовом модуле.
35
- широкий набор услуг и сервисов для абонентов различного
типа АТС.
- бесплатная передача очередных обновлений версий ПО.
Отличительные характеристики:
- прямое включение существующих АТС с разными типами
сигнализации;
- максимальное использование имеющегося оборудования с
различными линейными кодами;
Таблица 4. Характеристики станции ТОС 120.
Параметр
Значение
Максимальное кол-во абонентов
10 000
Макс. линейная емкость, СЛ
Неограничена
Удельная абонентская нагрузка, Эрл
0.25
Удельная нагрузка СЛ, Эрл
0.9
Производительность, вызовов в ЧНН
120 000
Сигнализация
ОКС №7, EDSS1, 2ВСК, 1ВСК
Схема управления
Программная, Intel 80C186
Потребляемая мощность, Вт/номер
0.7
Объем оборудования, дм.куб./номер
0.2
Область применения
ВСС РФ
Шаг наращивания, АЛ
10
Язык программирования
C++, ASM
Функция повременного учета соединений
Доступна
Функция СОРМ
Доступна
Дополнительные виды обслуживания
Доступна
Наработка на отказ, часов
10 000
Размеры модуля, мм
482х266х185
Диапазон рабочих температур,
0
С
от +5 до +40
В помещении поставлена мини-АТС LG GHX-46 обладающая 26
внутренних абонентов (клиентов) и выход в город по шести телефонным
линиям ПАО «МТС». В помещении поставлена мини-АТС Siemens HiPath
3550 обладающая 17 внутренних (своих) абонентов (клиентов) и выход в
город по четырем телефонным линиям ПАО «МТС». Для поддержания
работоспособности телефонной сети важен контроль и обслуживание
телефонного оборудования. В будущем увеличение числа абонентов
36
телефонной сети очевидно, следовательно, планируется коммутация
телефонных станций друг с другом на базе существующей ЛВС и
внедрение IP-телефонии на предприятии.
Выбранное оборудование
- Маршрутизатор Cisco модели 3845
- Модуль голосовой почты Cisco Unity Express
- Модуль VWIC-2MFT-E1 на 60 голосовых каналов
- IP-телефоны производителя Cisco
- Цифровая АТС
Описание организации сети
Маршрутизатор Cisco модели 3845 подключается к ЛВС
интерфейсами FastEthernet и к телефонной сети интерфейсами Е1.
Маршрутизатор Cisco 3845 осуществляет ряд функций.
1-ая - это функция шлюза между системой офиса IP-телефонии и
ТФОП, маршрутизатор сопрягает (объединяет) свою с городской
телефонией. Голосовой трафик в виде IP-пакетов преобразуется в
голосовой трафик, общепринятый для общих телефонных сетей. Для этого
преобразования употребляются сигнальные процессоры - DSP-кодеками.
2-ая функция, исполняемая маршрутизатором - функция
коммуникационного сервера Cisco Call Manager Express.
Коммуникационный сервер – устройство, управляет (координирует)
установкой соединений между IP-телефонными аппаратами внутри офиса
и с внешними абонентами (клиентами). Телефонная трубка после
включения фиксируется на коммуникационном сервере, получает
принадлежащий ей номер с прочими персональными настройками. После
этого телефон имеет возможность реализовывать звонки. Установка
вызова при этом совершается при помощи коммуникационного сервера.
3-я функция, исполняемая маршрутизатором Cisco модели 3845 -
функция сервера голосовой почты. В шасси маршрутизатора ставится узел
37
голосовой почты Cisco Unity Express, содержащий интегрированный
жесткий диск с целью хранения приветствий и записи голосовых
уведомлений. В состав аппаратуры предусмотрена лицензия на сто
пользователей (клиентов) голосовой почты. В комплект маршрутизатора
входит 10 аналоговых портов типа FXS для подключения аналового
оборудования: факсовых аппаратов и устаревших телефонов.
На рабочем месте пользователей (клиентов) ставятся IP-телефоны
Cisco. Телефонные аппараты Cisco 7960G/7970G обладают максимальный
по сравнению остальными моделями экран и большим число
функциональных кнопок.
Помимо этого, для работы секретарей рекомендовано к телефонным
аппаратам Cisco 7960G подключить (добавить) блок расширения кнопок
Cisco 7914. Далее все IP-телефоны включаются к сети интерфейсами
FastEthernet. При использовании моделей IP-телефонов рабочие ПК
подключаются не к сетевым коммутаторам непосредственно, а к IP-
телефонам, обладающим портом FastEthernet. Максимальное число IP-
телефонных аппаратов для предоставленной конфигурации Cisco Call
Manager Express способен составлять 240 единиц. Остальные здания
связаны сетью с основным корпусом через ста мегабитный городской
канал, что предоставляет возможность объединить все корпуса
технологией телефонии.
Выводы.
В данной главе работы был произведен анализ и обоснование выбора
оборудования и технологий для построения сети IP-телефонии
предприятия. Обзор и подбор оборудования с общим описанием
элементов.
Разработано техническое задания на построение сети IP-
телефонии предприятия, что позволило перейти к третьей главе.
38
ГЛАВА 3. РЕАЛИЗАЦИЯ СЕТИ IP-ТЕЛЕФОНИИ
3.1. Реализация механизмов управления и повышения качества
передачи голосовых сообщений по сети IP-телефонии
Организация сети для передачи голоса по IP.
Выбранные устройства:
- Маршрутизатор Cisco модели 3845
- Модуль голосовой почты Cisco Unity Express
- Модуль VWIC-2MFT-E1
- IP-телефоны производителя Cisco
- Цифровая АТС
Пояснение организации сети:
Маршрутизатор Cisco 3845 подключается к ЛВС, через интерфейс
Fast Ethernet к телефонной сети (связи), через интерфейсы Е1 при помощи
цифровой АТС. Настраивается взаимосвязь между шлюзом оператора
связи и маршрутизатором (рис. 22.).

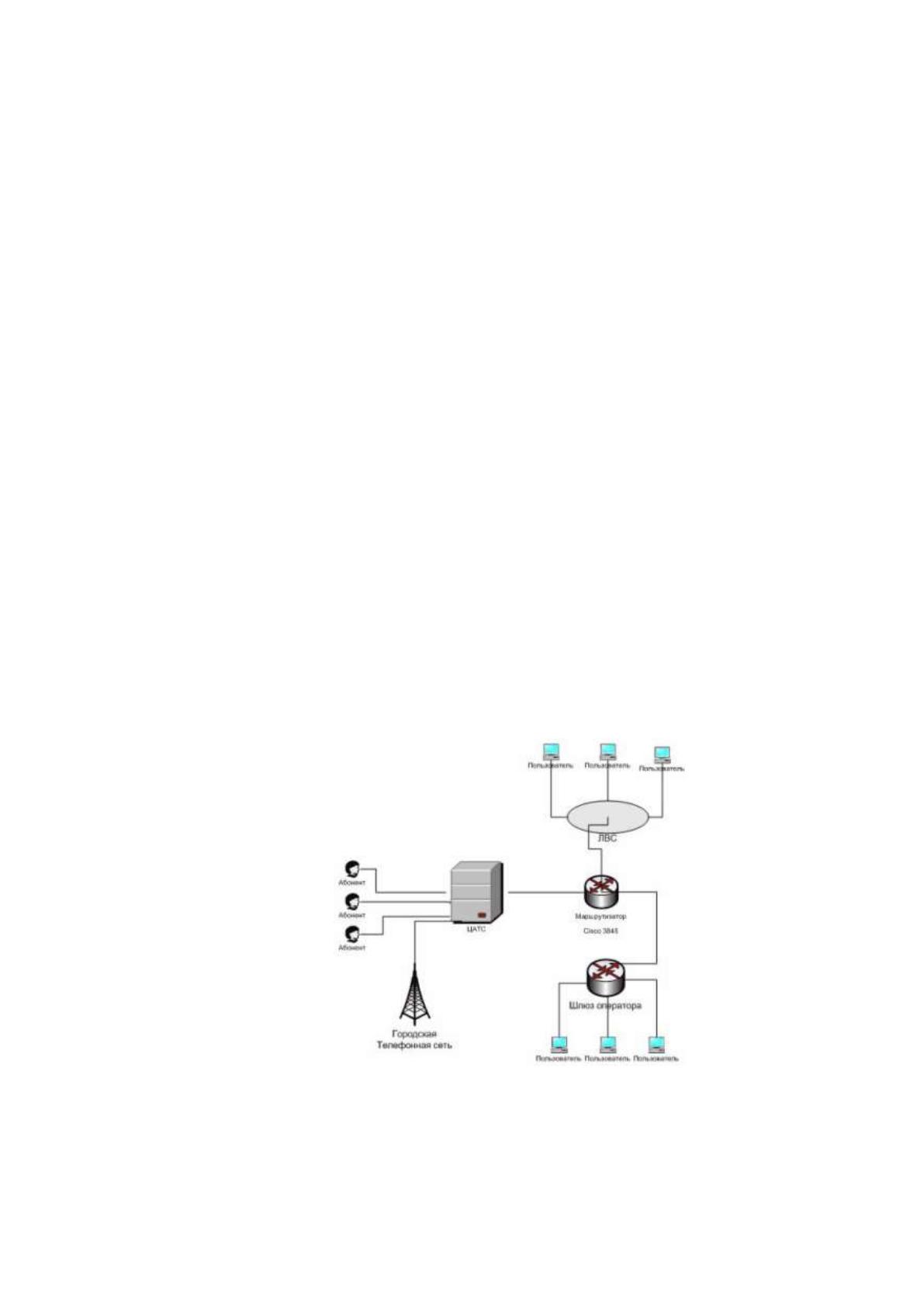

Рисунок 22 – Сеть передачи голоса по IP-протоколу на базе ЛВС и
ЦАТС.
39
Маршрутизатор Cisco 3845 осуществляет ряд функций.
1-ая - функция шлюза между системой IP-телефонии офиса и
телефонной сетью, то есть маршрутизатор соединяет свою и городскую
телефонии. В данном случае голосовой трафик, внутри сети в виде IP-
пакетов, преобразуется в голосовой трафик, характерный для сетей связи.
Для этого декодирования применяются сигнальные процессоры - DSP-
кодеками.
2-ая функция - функция коммуникационного сервера Cisco Call
Manager Express. Этот сервер – приспособление, которое управляет
установкой соединений меж IP-телефонами офисной сети и с внешними
клиентами (абонентами). Телефон после подключения регистрируется
автоматически на коммуникационном сервере, приобретает положенный
ему номер с иными персональными настройками. После этого телефон
имеет возможность выполнить звонок. Совершение вызова при этом
осуществляется через коммуникационный сервер.
3-я функция, исполняемая маршрутизатором - функция сервера
голосовой почты. Для ее реализации в шасси маршрутизатора ставится
модуль Cisco Unity Express, обладающий встроенным HDD для хранения
(записи) приветствий и записи голосовых сообщений. К аппаратуре
прилагается лицензия в 100 пользователей (абонентов) голосовой почты.
На рабочих местах пользователей (клиентов) ставятся IP-телефоны
Cisco. Телефонные аппараты Cisco 7960G/7970G располагают больший в
сравнении другими моделями экран и большее число функциональных
кнопок. Кроме этого, для работы секретарей надлежит к телефонам Cisco
7960G подсоединить блок расширения кнопок Cisco 7914. Все IP-телефоны
подключаются через интерфейс FastEthernet. При употреблении данных
моделей IP-телефонов рабочие ПК подсоединяются не к коммутаторам
ЛВС непосредственно, а к IP-телефонам, обладающим для этих целей
40
дополнительным портом. Наибольшее возможное число IP-телефонов для
данной конфигурации Cisco Call Manager Express составляет 240 штук.
При такой схеме подключения мы приобретаем доступ с каждого ПК
и IP телефонного аппарата к ЛВС, а также с любого номера ЦАТС для
звонков по IP протоколу в любое государство мира. Тем не менее,
используя операторов Москвы, мы приобретаем низкую выгоду в
междугородних и международных соединениях.
Организация сети передачи голоса по IP протоколу на основе
телефонной сети и ЦАТС.

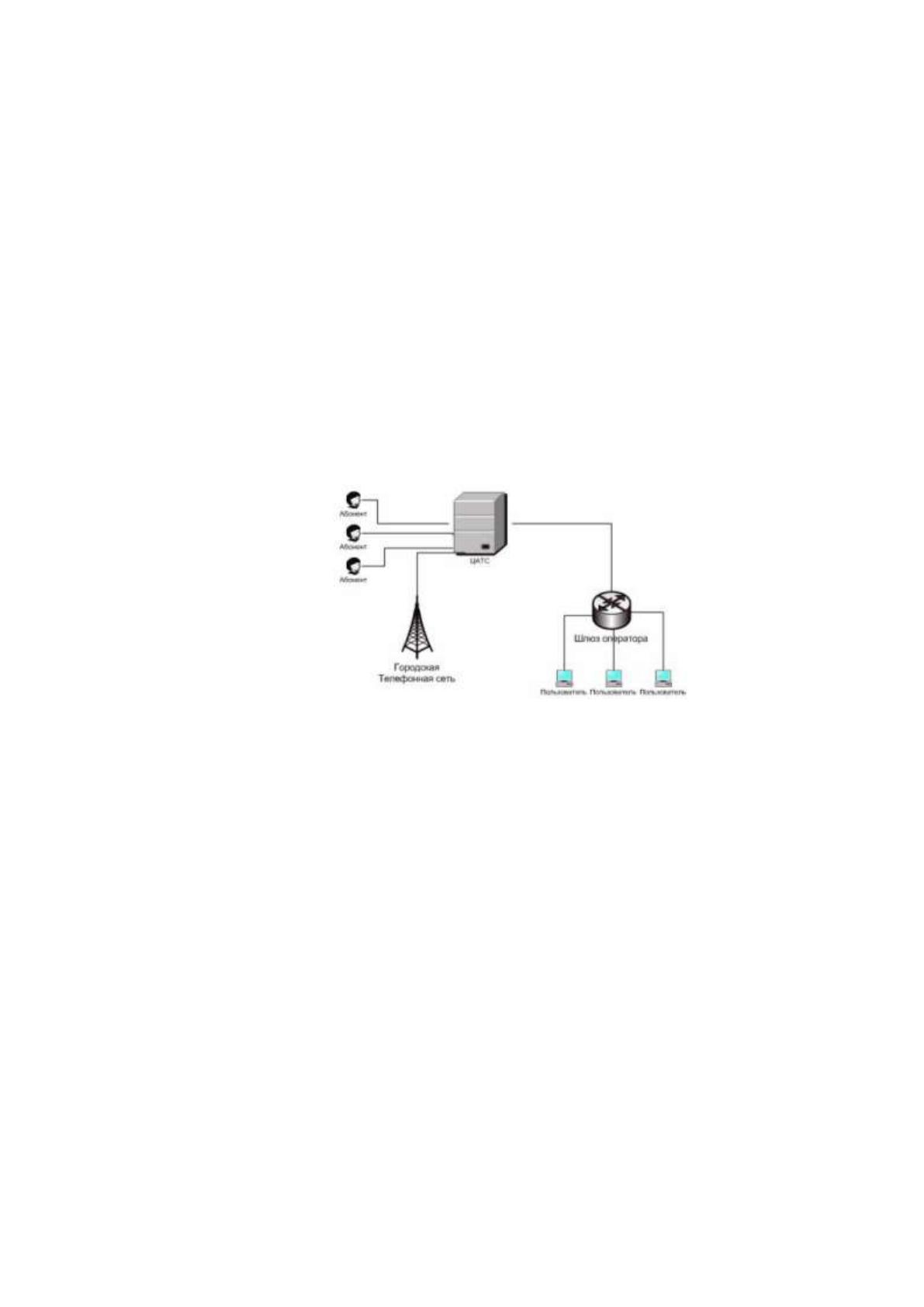

Рисунок 23 – Структура телефонной сети с IP телефонией.
Выбранные устройства:
- Цифровая АТС
- Оптический мультиплексор
- Телефонные аппараты
- Описание организации сети:
Такая модель подключения предполагает введение в БД оператора
абонентских номеров и доступ для междугородних и международных
вызовов по IP-протоколу (рис. 24.). Для осуществления данной схемы,
между оператором связи и организацией заключается договор о
предоставлении услуг IP телефонии.
41
При соблюдении данной схемы получаем выход для звонков только
телефонов, подключенных к цифровой АТС, и не получаем возможностью
применять IP сеть для междугородних и международных вызовов.
Организации сети передачи голоса по IP протоколу. Выбранные
устройства:
- Маршрутизатор Cisco модели 3845
- Модуль VWIC-2MFT-E1 на 60 голосовых каналов
- IP-телефоны производителя Cisco
- Цифровая АТС
Описание организации сети:
Маршрутизатор подключается к ЛВС через FastEthernet и к
телефонной сети через Е1, при помощи цифровой АТС. Устанавливается
связь между маршрутизатором и шлюзом поставщика услуг - оператора
связи.
Маршрутизатор подключается к ЛВС, через FastEthernet и к
телефонной сети, через Е1. Маршрутизатор осуществляет ряд функций.
1-ая - функция шлюза между системой IP-телефонии офиса и
телефонной сетью, то есть маршрутизатор соединяет свою и городскую
телефонии. В данном случае голосовой трафик, внутри сети в виде IP-
пакетов, преобразуется в голосовой трафик, характерный для сетей связи.
Для этого декодирования применяются сигнальные процессоры - DSP-
кодеками.
