3.2. Методика тестирования и отладки программного обеспечения
Для проверки подключения хостов и групп сервисов, опрашивающих
скриптов в системе NAGIOSA уже предусмотрен скрипт-проверки
входных выходных данных. Приступаем к проверке:
01 # /usr/local/nagios/bin/nagios -v /usr/local/nagios/etc/nagios.cfg
02
03 Nagios Core 4.1.0rc1
04
05 ...
06
07 Total Warnings: 0
08 Total Errors: 0
09
10 Things look okay - No serious problems were detected during the pre-
flight check
Из опроса мы видим, что ошибок, и предупреждений нет, и все
работает в штатном режиме.
Что бы удостовериться мы перезагружаем систему:
1 # service nagios restart
2 Running configuration check...
3 Stopping nagios:. done.
4 Starting nagios: done.
62

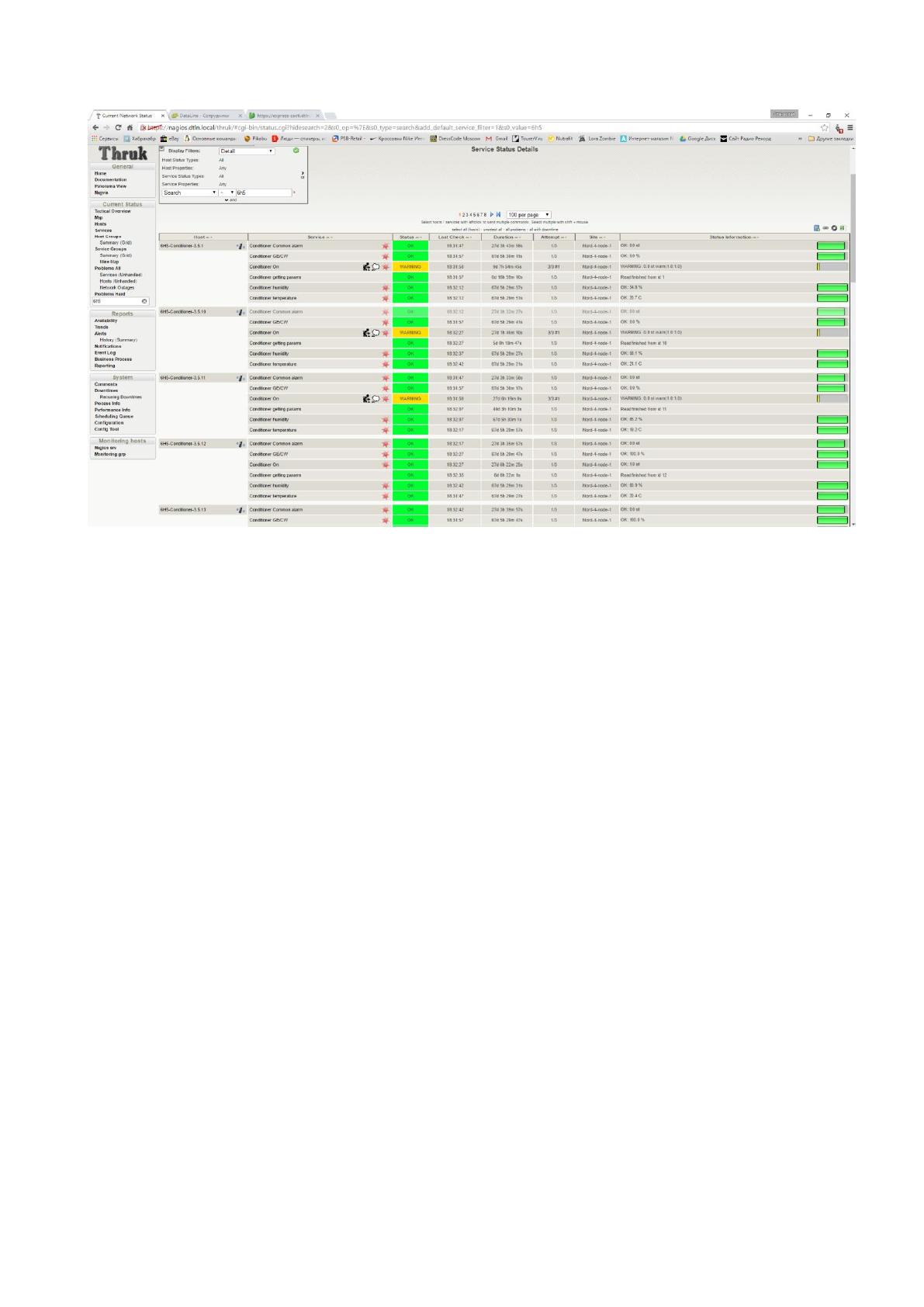

Рисунок 21 – Система мониторинга NAGIOS в боевом режиме
Система полностью функционирует, и соответствует техническому
заданию. Все необходимые конфигурационные файлы лежат в папке
/ect/Nagios/conf/d/. Глобальный конфигурационный файл Nagios и файлы
команд лежат /ect/nagios и называется nagios.cfg и commandas.cfg
соответсвенно.
63
ЗАКЛЮЧЕНИЕ
В первой главе был проведен сравнительный анализ существующих
комплексов систем мониторинга инженерной инфраструктуры, какие
основные требования необходимо учитывать при их установке и
использованию в рамках центра обработки данных. Так же необходимо
учитывать, что используемый вариант кондиционирования в центре
обработки данных ООО «ДатаЛайн» - это схема холодных и горячих
коридоров. Существуют регламентированные рамки SLA (Соглашение об
уровне предоставления услуги (англ. Service Level Agreement, SLA)), где
температура холодного коридора стоит в диапазоне от +16 до +24 градусов
по Цельсию, а температура горячего коридора не регламентируется. Так
же были приняты условия для проектирования данной системы
кондиционирования, как высокий уровень надежности работы системы
мониторинга, так и соответствие сертификации центра обработки данных
институтом Uptime Institute LLC, в существующей метологии института.
Были приняты требования для составления плана работ указанные в
пункте 1.3.5, которые в последствии были соблюдены и реализованы.
Во второй главе данной работы велась разработка структурной
схемы в которой должны последовательно опрашивать датчики систем
кондиционирования для получения данных о их текущем состоянии.
Представлена схема размещения необходимого оборудования с
маршрутом сетевой обвязки (рис. 2.1). В данной схеме обозначена стойка
мониторинга в которой находится МОХА (M-Gate 3180) для отправки
полученных данных на сервер мониторинга. Кондиционеры с маркировкой
C7000 и контроллером WIB8000 необходимы для пользовательского
управления всей группой кондиционеров через управляющую панель с
дисплеем, таких кондиционеров 2 и они дублируют друг друга. По
внутреннему регламенту OOO «ДатаЛайн» независимо от
зарегистрированной ошибки на кондиционирование в системе
64
мониторинга, проверить визуально состояние кондиционера, как для
последующей эскалации проблемы проверяющим инженером, так и для
исключения ложных срабатываний в системе мониторинга.
Так же во-второй главе при составлении топологической схемы
сетевой обвязки приводятся подробная информация по данной процедуре,
так же описаны необходимые порты для ввода/вывода необходимой
информации и описаны сами схемы подключения кондиционерного
оборудования.
Была описана работа MOXA M-Gate 3180 через родное ПО MGate
Manager. Описаны возникающие проблемы с настройкой и последующие
методы решения данных проблем.
При настройке контроллеров кондиционеров были описаны их
возможности и даны объяснения по их параметрам которые возможно
отследить при помощи системы мониторинга, что дает полное
представление по их работе и возможностям.
Результатами третьей главы является работоспособность кода
основанного на логической схеме обмена данными между платой
управления кондиционерами, данными с сервера мониторинга, которые
были получены с M-Gate 3180 и опросом лог-файла системой мониторинга
Nagios. Сама система мониторинга Nagios имеет большие наработки в
ООО «ДатаЛайн» и так же имеет резервирование по системе N+1. Хотель
бы тезисно отметить:
Созданы файлы localhost.cfg – для каждого кондиционера,
собирают данные нужных параметров для мониторинга.
Производится логирование полученных данных – выполнено
для того, чтобы укоротить время опроса инженерного
оборудования.
Создан скрипт опроса лог-файла – соответствует
техническому заданию указанному в первой главе.
65
Скрипт создан в среде С++ , в работе выполнен код с описание
параметров. В результате опроса лог-файла с необходимыми данными и
выводом последних мы получаем отображение в понятной для
пользователя информационной форме в системе мониторинга Nagios.
Проведенная работа позволила достичь цели в разработке системы
мониторинга промышленного кондиционирования ЦОД. Была разработана
иерархия системы с последовательной обвязкой и последовательным
опросом кондиционеров.
В ходе проведения работы было реализовано функциональная и
программная часть взаимодействия системы NAGIOS с системой
кондиционирования, был разработан скрипт, который логирует
полученные после опроса MOXA данные, после чего скрипт системы
мониторинга опрашивает лог файл и выводит данные в саму систему.
Таким образом было введено в эксплуатацию мониторинг системы
мониторинга промышленного кондиционирования ЦОД.
