- С помощью свободно выбираемой степени детализации CAD-моделей их
можно отображать и в упрощенном виде, что дает повышение
производительности при проектировании.
Платформа EPLAN также включает следующие модули [30]:
- EPLAN Engineering Configuration One: специализированное программное
обеспечение, для создания комплексных комбинированных решений.
Функциональные возможности EEC доступны на разных языках, что
способствует улучшению взаимодействия при автоматизации в
международном масштабе;
- EPLAN Pro Panel: виртуальная модель электрошкафа в 3D. Здесь можно
генерировать отчеты и ведомости материалов, причем они будут
содержать точную информацию об элементах. С помощью инновационной
технологии «eTouch» можно располагать и выравнивать компоненты на
монтажной панели и происходит это точно и удобно. Благодаря сквозному
проектированию изменения, произведенные в компоновке или в схеме,
отобразятся во всем проекте (обновятся спецификации и чертежи);
- EPLAN Harness proD: профессиональное 3D решение, имеющее связь с
системами проектирования механических конструкций и
электротехнических проектов, позволяющее разработать конструкцию
жгута в единой системе проектирования;
- EPLAN Preplanning: это решение для предварительного планирования
производств, зданий и машин, которое поддерживает различные подходы к
предварительному планированию – графически-ориентированный,
основанный на базах данных или комбинированный. Возможно внесение в
единую среду сквозного проектирования информации о различных
технических аспектах проекта на его самой ранней стадии;
- EPLAN Data Portal – это web-служба, встроенная в платформу EPLAN и
обеспечивающая online доступ к данным изделий множества
33
производителей. Все продукты платформы EPLAN могут получить доступ
к этой службе;
- для проектирования сложных EMRS-систем предусмотрен инструмент
EPLAN PPE. Инструмент EPLAN PPE отличается высокой надежностью
проектирования, позволяя сэкономить средства и время на
проектирование. С помощью этого инструмента можно кооперировать
измерительные, регулировочные и силовые системы.
Достоинства:
- пакет EPLAN позволяет автоматически выполнять создание форм
документов, составление таблиц проводов для монтажа, внесение в
документы перекрестных ссылок, нумерация проводов на схемах, символы
устройств, изображенных графически. Также позволяет работать над
документацией проекта группе разработчиков, что в свою очередь
освобождает от рутинной работы инженерный состав;
- EPLAN позволяет создать собственную базу данных, если по некоторым
причинам не подходит стандартная поставка пакета, в которую входят
базы данных мировых производителей WAGO, Finder, Phoenix Contact,
Weidmuller, Siemens, Schneider Electric, ABB;
- Также EPLAN позволяет разрабатывать в сжатые сроки мощные системы
автоматизации технологических процессов с высоким качеством благодаря
тому, что EPLAN ориентирован на мощные системы автоматизации
технологических процессов;
- В разрабатываемой АСУТП, независимо от того, в какую часть проекта
были внесены данные по входам и выходам промышленных контроллеров,
EPLAN позволяет свести все данные в один документ.
- Пакет EPLAN можно наращивать другими приложениями, например,
приложением, которое позволит управлять проектом в целом или
приложением компоновки. Сделано это для решения проблем с
количеством рабочих мест;
34
- В генерируемых EPLAN-ом документах техническая часть связывается с
коммерческой частью, что в свою очередь позволяет выпускать
спецификации с коммерческой информацией по комплектующим
компонентам и АСУТП в целом;
- EPLAN позволяет сохранить и экспортировать документы проекта в
разные форматы (расширения) с возможностью сохранения перекрестных
ссылок внутри проекта, таких как PDF, DWG (формат файлов для
AutoCAD), HTML и других распространенных пакетов САПР. Также
возможно сохранять отдельно графические символы и листы проекта;
- Предоставление разработанной документации в виде единого комплекта
или отдельными документами в том формате предоставления, какой
выберет пользователь. Также предоставляется выбор языка
предоставления документации;
- Благодаря организации работы большого количества пользователей над
проектами в сетевой версии исключается целый ряд ошибок в технических
документах, а также исключает потерю информации;
Недостатки:
- Не возможность адаптировать возможности EPLAN к требованиям
нормативной документации стран СНГ так как пакет изначально
разрабатывался для западного пользователя;
- Для нормальной работы требуется мощный компьютер. Минимальные
требования, описанные производителем в пакете, явно не занижены;
- Приходиться делать выборки из предоставленных в комплекте базы
данных из-за избыточности комплектующих;
- Немалый вес проектов, увеличивающий время копирования/отправки.
Проект в EPLAN – база данных, содержащая множество различных
файлов, из-за чего затруднена ее интеграция с другими информационными
системами. При этом имеются модули интеграции с PDM-системами
SiemensTeamCenter и PTCWindchill.
35
2.2.2 Компас-электрик
КОМПАС-Электрик – система автоматизированного
проектирования, разработанная российской компанией АСКОН, состоящая
из двух основных модулей, таких как «редактор схем и отчетов» и «база
данных».
Присутствует возможность редактировать базу данных путем
добавления в неё новых комплектующих изделий и условных графических
обозначений (УГО). В стандартной поставке база данных состоит из УГО и
комплектующих изделий. Изделия применяются в 3D-проектах и
некоторые из них, как и УГО применяются в схемах электрического вида.
В первичном наполнении находятся 600 символов УГО и около 6000
изделий.
Для создания, оформления, вывода на печать и редактирования
документов проекта используется модуль «Редактор схем». Также в
«Редакторе схем» есть инструмент «Менеджер проектов», который
позволяет управлять проектами и их документами. Модуль «Редактор схем
и отчетов» есть в среде «КОМПАС-График».
Выделим, для чего нужен КОМПАС-электрик [35]:
- Позволяет автоматизировать проектирование комплекта документов на
электрооборудование объектов производства с применением
программируемых логических контроллеров (ПЛК);
- Позволяет автоматизировать процесс выпуска и проектирование схем и
отчетов на электрооборудование объектов производства, для выполнения
электрических связей которых используется системы релейной защиты и
автоматики (РЗА), АСУ технологических процессов, проводной монтаж
(низковольтные комплектные устройства (НКУ);
Достоинства:
- Данная программа изначально создавалась с учётом российских ГОСТов;
36
- так как все графические обозначения электроаппаратов во всех
документах проекта приведены к единому представлению, повышается
качество оформления документов и полное соответствие требованиям
ЕСКД;
- система обладает функциями автоматического формирования большей
части документов, из-за этого повышается скорость создания и
оформления документов проекта;
- Возможность оформления документации по различным стандартам
(ЕСКД, СПДС, ISO и др.), экспорт пакета документов в разные форматы
(eDrawing, DXF, DWG), наличие сервиса управления базой данных,
проектами и отдельными документами проекта;
- Удобный и интуитивно-понятный пользовательский интерфейс
(инструментальные панели, меню, комбинированный вызов команд при
помощи клавиатуры и мыши и т.п.);
- Пополнение библиотеки УГО возможно производить во время работы
над текущим проектом.
Недостатки:
- Минимальная совместимость с другими аналогичными иностранными
программами;
- Невозможность отображать элементы на схеме разнесенным способом
(например, части одного клеммного соединителя);
- Невозможность несколько раз изображать на схеме одну и ту же клемму
(элемент);
- Невозможность изображать разрывы электрической цепи в пределах
листа и оформлять их согласно ГОСТ;
- Невозможность подключать к одной клемме несколько проводов;
- Невозможность создавать таблицы соединений согласно ГОСТ 2.701,
ГОСТ 2.702.
37
2.2.3 AutoCAD Electrical
AutoCAD Electrical – система автоматизированного проектирования,
разработанная компанией Autodesk (США). Система предназначена для
создания проектов в области электротехники, автоматики, АСУТП и
других направлений.
В отличии от AutoCAD, AutoCAD Electrical содержит,
дополнительно к набору функционала AutoCAD, специализированные
инструменты, автоматизирующие генерации отчетов, создание чертежей
компоновок и создание схем. Также проектирование в AutoCAD Electrical
позволяет повысить производительность проектирования и уменьшить
количество ошибок
В AutoCAD Electrical возможно работа [28]:
- С кабелями, проводами и жгутами;
- С логическими контролерами, которые можно программировать;
- С клеммами, электродвигателями, соединителями, реле, в общем с
электротехническими компонентами;
- С полноценными проектами, включающие в себя набор из типовых
фрагментов схем и набор типовых чертежей;
Достоинства:
- Предоставление управления проектными данными и их эффективному
обмену путем возможности редактирования созданных схем в других
САПР компании Autodesk;
- Благодаря поддержке различных международных стандартов, AutoCad
позволяет сократить затраты на проектирования. Также сокращается число
ошибок путем проверки правильности проектирования с помощью
отдельных команд AutoCad. Проверка идет в режиме реального времени и
отличается быстродействием.
- Так как AutoCad является специализированной САПР, и введется
практически полная автоматизация построения схем, увеличивается
38
производительность, позволяя уделить больше времени
непосредственному проектированию электрических систем управления;
Недостатки:
- Отсутствие структурности проекта. Все чертежи фильтруются вручную
путем создания папок проекта, разделение по назначению чертежей
отсутствует, вследствие чего сборка проекта, список листов, общая часть
делается вручную;
- Для создания схемы соединений необходимо вручную создавать
монтажные компоненты;
- Отсутствие адаптации под стандарты ЕСКД, характерное для всех САПР
зарубежной разработки. Невозможность гибкой настройки (малые
возможности для пользовательской адаптации системы под стандарты
предприятия).
2.2.4 E3.Series
E3.series — программный комплекс, разработанный немецкой
компанией CIM-TEAM Technische Informatik GmbH, входящей в состав
японской корпорации ZUKEN E3 GmbH.
E3.series позволяет решить множество задач АСУТП и в области
проектирования систем электротехники.
E3.series включает в себя генератор отчетов, графический редактор и
средства работы с базой данных. E3.series используется для формирования
всей необходимой проектной документации, разработки электрических,
пневматических и гидравлических схем и их контроля и модификации.
Также позволяет взаимодействовать инженерам разных специальностей.
В стандартную поставку входят такие модули [29]:
- Е3.Panel: Данный модуль предоставляет проектировщику инструменты,
которые позволяют точно и быстро создать необходимый комплект
конструкторской документации. Чтобы выполнить компоновочный чертеж
39
на развертке, например, шкафа РЗА, достаточно найти конструкцию этого
шкафа в качестве изделия в базе данных и перетащить в проект. Прежде,
чем начать компоновку шкафа, модуль анализирует атрибуты всех изделий
в дереве проекта и выбирает только те изделия, которые можно разместить
в этом шкафу. Такие изделия попадают в специальный раздел проекта
(вкладку) «Неразмещенные изделия компоновки». После размещения
изделия непосредственно уже на лист компоновки в проекте, оно
появляется уже в другом разделе проекта (вкладки) «Размещенные изделия
компоновки» [19].
- Е3.Cable. В этом модуле можно динамически или с использованием
типовых проводов задавать взаимосвязь между блоками. Здесь же можно
проектировать жгутовые и кабельные связи через принципиальные схемы.
Разъемы, кабеля и жгуты графически представлены в виде,
соответствующем типу схемы или чертежа. Благодаря сквозному
проектированию, после модифицирования объекта на одной из схем
проекта, все виды этого проекта на других схем автоматически изменятся.
Также в модуле E3.Cable можно создавать динамические чертежи таблиц
цепей, чертежи жгутов и чертежи сигналов [16].
- E3.schematic. Это основной модуль платформы E3.Series. Графический
редактор данного модуля позволяет искать и размещать нужные изделия из
базы данных в проект. Также этот модуль предназначен для разработки
всех типов принципиальных схем [18].
Дополнительно поставляемые модули:
- возможность просмотра проектов E3.Series без открытия основной
программы предоставлено в дополнительном модуле E3.View;
- для создания принципиальных схем электронных устройств поможет
модуль E3.Logic. К тому же этот модуль позволяет подготовить комплект
технической документации;
40
- также имеет дополнительный модуль для разводки печатных плат –
E3.PCB. С помощью него можно подготовить комплект технической
документации;
- для автоматической прокладки проводов в устройствах компоновки
используется дополнительный модуль E3.Wire. Можно за отдельную плату
включить в состав модуля E3.Panel.
На рисунке 8 можно увидеть организацию работы и хранения
данных E3.Series:

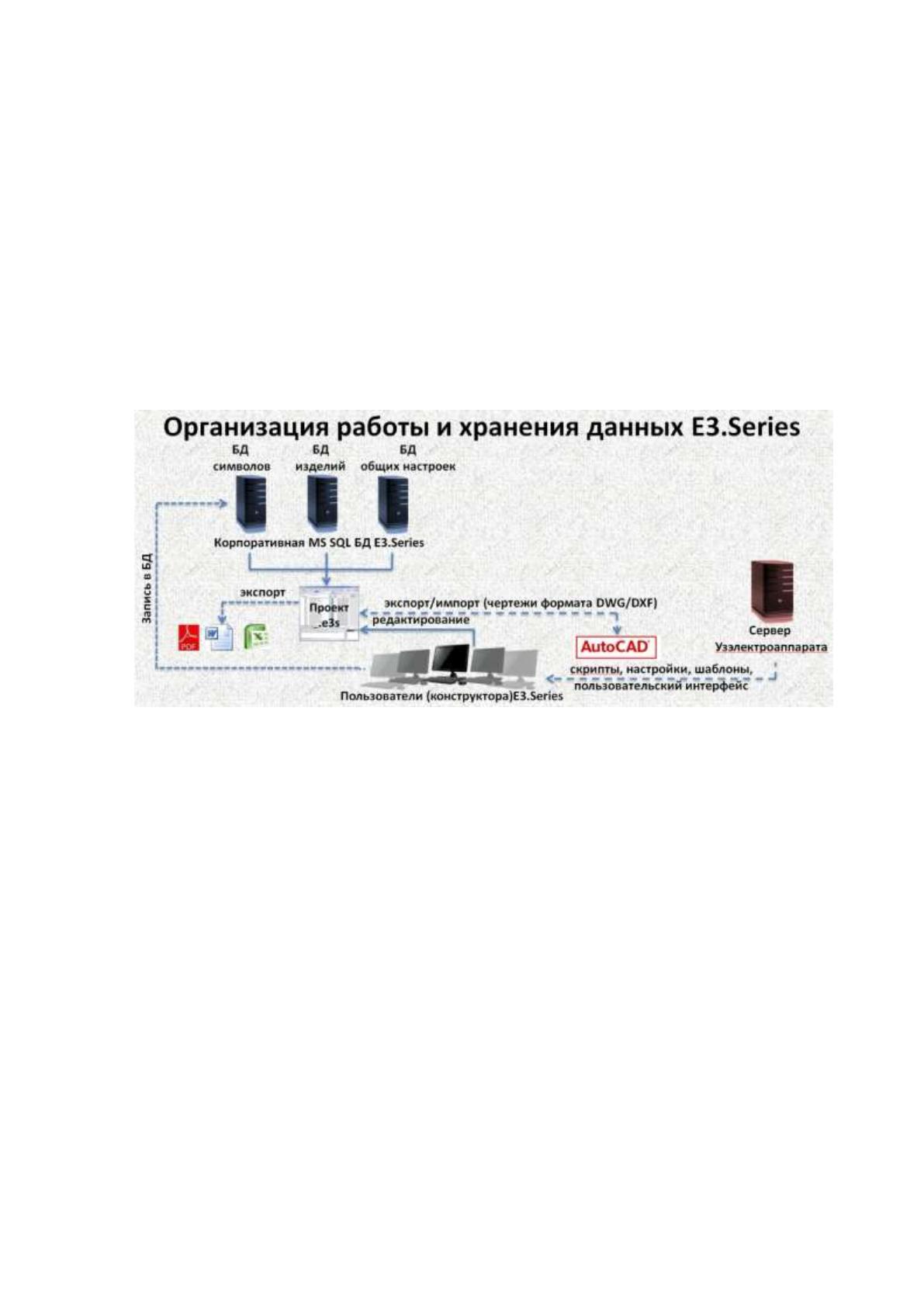

Рисунок 8 - Структура E3.Series
Предприятие использует многопользовательский режим, он
позволяет следующее [17]:
- над одним проектом одновременно может работать группа пользователей
- с базой данных работает сервер
- также через сервер клиент связывается с проектом
- администрирование проекта
- прямой доступ к проекту также можно осуществить через сервер
- использование архитектуры «клиент - сервер» на базе Microsoft SQL
Server
- предоставление клиенту двух режимов: Многопользовательский и
однопользовательский. Работа возможно только в одном
- связь устанавливается посредством TCP/IP портов.
41
База данных (БД) изделий для E3.Series на предприятии размещена
на SQL сервере (используется SQL Server 2008) и называется «Actual BD».
Это основная БД, также существуют вторая копия «BD_FOR_TEST»–
«песочница», где сотрудники отдела САПР «E2.Series» могут добавлять
новые изделия, которые после проверки начальника отдела, попадают в
основную БД.
Для многопользовательских проектов создается отдельная БД.
Новый проект – новая БД. Имя у таких БД будет следящее: E3MP№, где №
- это номер БД в дереве проектов (рис.9). Дерево проектов и папки
проектов, а также их наименования и описания хранятся в БД
«E3DICTIONARY».

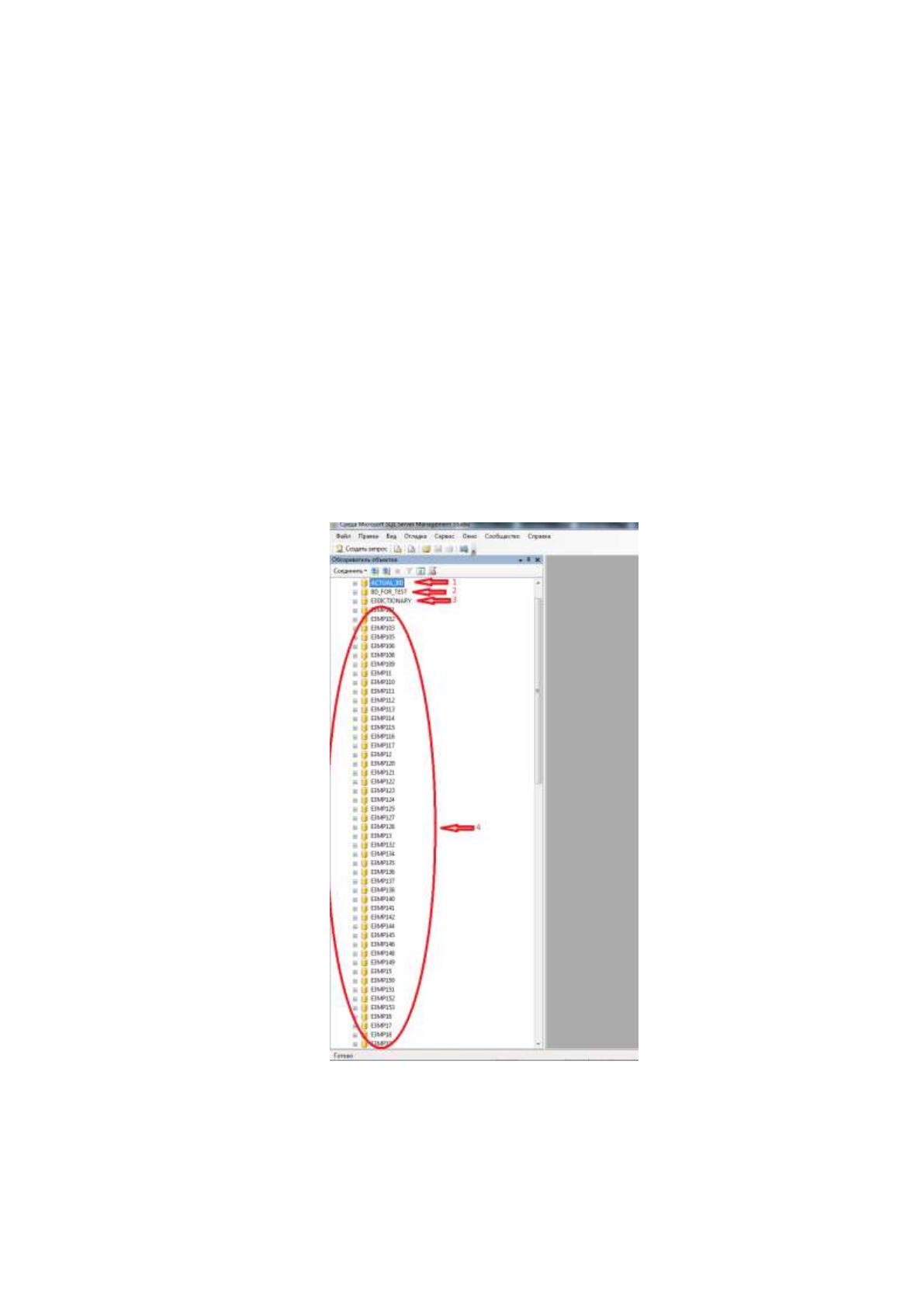

Рисунок 9 - SQL Server: 1-основная БД; 2-«песочница»; 3-БД описаний
многопользовательских проектов; 4-многопользовательские проекты
