32

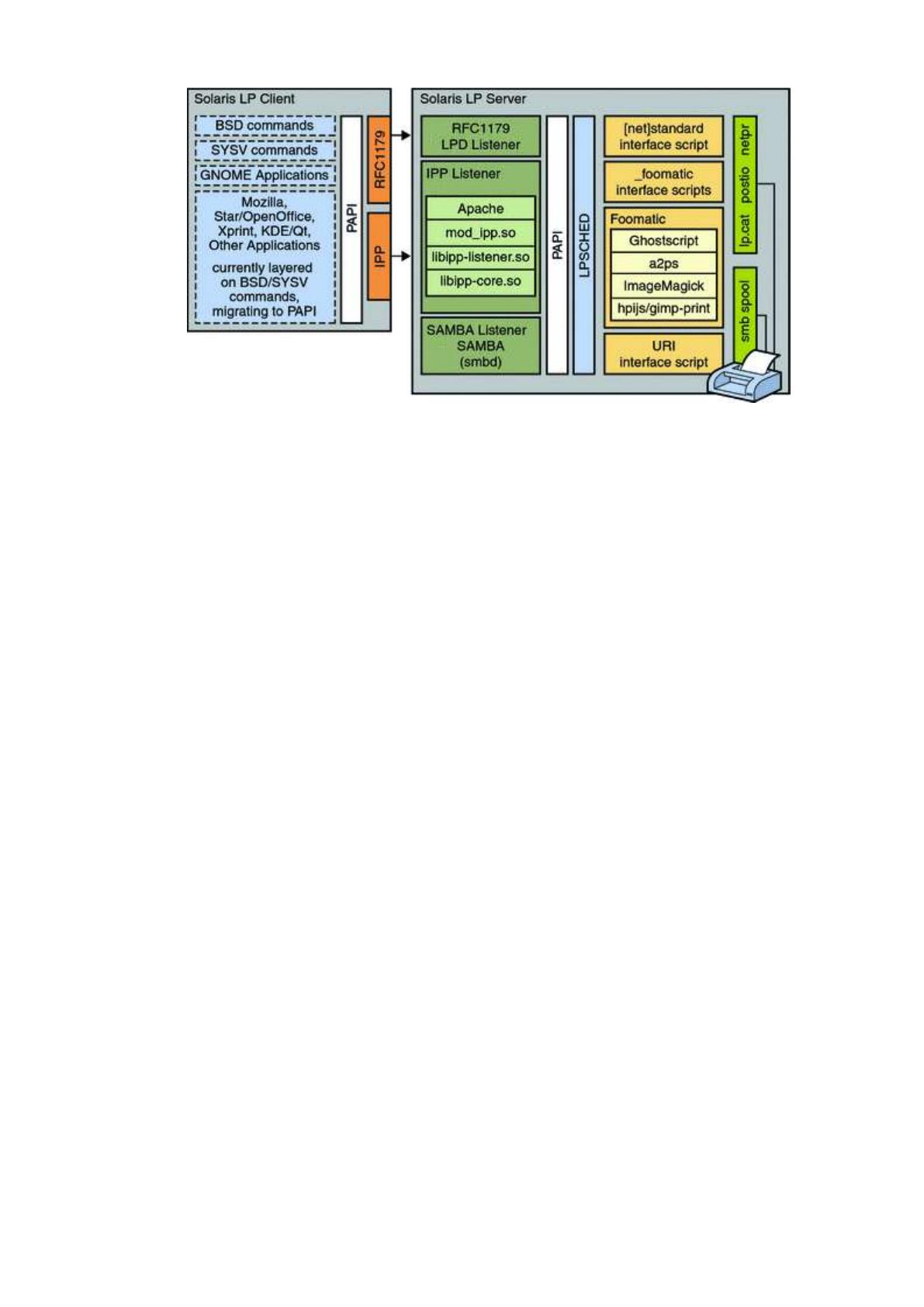

Рисунок 10 – Архитектура операционной системы Solaris
XIL – многопотоковая библиотека, которая содержит необходимый
интерфейс для обработки графических изображений и поддержки
функционирования цифрового видео, которая является пригодной для
использования приложений по обработке различных документов, цветной
печати, воспроизведения видео. XIL имеет перечень функций для
осуществления разного рода манипуляций с изображениями, в том числе
арифметические и логические операции, сжатие, управление цветами,
пиксельную геометрию, отображение в отличных форматах. XIL ускоряет
процесс разработки технических и коммерческих приложений, которые
непосредственным образом связаны с обработкой изображений.
СОС Solaris часто используется для организации работы в ЛВС и
глобальных сетях, особенно в сфере электронной коммерции, во многом
благодаря гибких возможностям системы по обеспечению оперативного
доступа к web-файлам путем использования WebNFS [44].
Применение WebNFS позволяет реализовать доступ к файловым
системам посредством использования Web через протокол NFS. Данный
протокол является высоконадежным и обеспечивает значительную
пропускную способность в случае его высокой загрузки. При этом хранимые
и обрабатываемые файлы можно сформировать в общем доступе, избегая
накладных расходов, часто связанных с необходимостью обеспечения
33
анонимности ftp-услуг.
В данной СОС пользовательский интерфейс базируется на CDE, однако
есть возможности использования и OpenWindows.
CDE представляет собой гибкую визуальную среду, реализую
основополагающий интерфейс для разных типов версий Unix. Компании
Hewlett-Packard и IBM разработали данный стандарт пользовательских
интерфейсов, который изначально был основан на X Window System и наборе
спецификаций Motif. Дополнительными преимуществами данной среды
является поддержка средств проверки правописания в интегрированном
текстовом редакторе, а также модулей почтовой системы, реализующей ряд
функций по управлению файлами и возможности просмотра Web-страниц.
Используемая файловая система (NFS) также является достаточно
гибкой и используется в качестве распределенной файловой системы, которая
обеспечивает прозрачный доступ к различным файлам и каталогам,
расположенным удаленно, в одном или на нескольких хостах ЛВС. Благодаря
наличию большого количества литературы и материалов по NFS протоколам,
пользователи способны обеспечить конфигурацию доступа к файлам, которые
расположены на любом аппаратном обеспечении, независимо от версий
операционных систем, развернутых на хостах.
Система поддерживает NFS 3, интегрирующую ряд специфических
функций протоколов для повышения уровня эффективности эксплуатации и
уменьшения загрузки серверов. Интеграция NIS+ и сервисов AutoFS для
мониторинга файлов обеспечивает NFS функции предоставления
пользователям Solaris автоматический поиск и доступ к данным не только в
ЛВС, но и в глобальных сетях.
AutoFS позволяет динамическим образом управлять доступом к
удаленным файловым системам, реализуя это максимально прозрачным
образом. CacheFS повышает скорость выполнения операции с файловыми
системами. Все это существенно повышает общую производительность труда
администратора СОС [45].
34
2.2. Анализ особенностей прикладных программных приложений для
организации работы вычислительных сетей
1. LANState.
Представляет собой программный продукт поддержки процессов
администрирования и мониторинга сетевых серверов, локальных
компьютеров и других устройств КС.
Реализация функций мониторинга с сигнализацией обеспечивает
процесс своевременного оповещения происхождения различных событий,
начиная с выявления неполадок в работе КС, выявления нехватки
пространства на рабочих дисках, остановки служб. На базе этого возможна
прямая отправка сообщений администратору посредством использования 3G
или 4G-модема или на email, с поддержкой звуковой сигнализации.
Программа содержит ряд полезных функциональных возможностей для
администраторов сети, таких как перезагрузка и завершение работы
выбранных компьютеров, проверку соединения (пинг), определение
доменного имени по введенному IP-адресу, трассировка используемого
маршрута, сканирование активных портов и отдельных хостов, включение
нужного компьютера по сети (LanToWake). Поддерживается возможность
получения разнородной информации про удаленные компьютеры без
необходимости использования дополнительных программ. В частности,
возможна организация просмотра реестра по КС, проводить чтение удаленных
журналов событий, открывать и формировать списки установленных
программ [7].
Основные достоинства данного ПО [8].
1. Динамическое обнаружение новых компьютеров в КС.
2. Поддержка функций выключения, перезагрузки, включения
удаленных серверов и рабочих станций.
3. Включение режима фонового мониторинга сетевых
устройств поддерживает возможность информирования администратора сети
путем вывода сообщения на экран, отпраки e-mail или SMS.
35
4. Поддержка функциональных модулей: определение имени по IP-
адресу, сканер сети, ping, сканер портов, trace route,.
5. Русскоязычная локализация [9].
Основные недостатки LANState.
Большая часть функциональных возможностей доступна только в
платной Pro-версии.
Отсутствие кроссплатформенности, работа приложения только под
ОС семейства Windows.
Жесткая ценовая политика, стоимость лицензии программы
существенно возрастает от количества хостов в КС.
2. IDEAL.
Данный программный продукт предназначен централизованного
администрирования локальных серверов операционной системы Windows.
Данный программный продукт выполняет ряд задач
администрирования, таких как управление Active Directory, обеспечение
процесса удаленного управления локальными рабочими станциями на разных
операционных системах (Windows, Mac OS X и Linux), процессы безопасной
миграции данных и другое.
Администрирование КС выполняется по локальной или по глобальной
сети, возможно применение виртуальных частных сетей (VPN).
Основные преимущества программы [10]:
1. Гибкий интерфейс для организации процесса управления созданными
доменами и рабочими группами.
2. Организация возможностей удаленного управления различными
локальными станциями.
3. Поддержка возможностей обмена сообщениями, снимками экрана,
транспортировки файлов, организации общего доступа к экрану в ходе сеансов
удаленного управления.
36
4. Установка и настройка необходимых удаленных агентов управления
в автоматическом режиме.
5. Механизмы удаленного управления используемыми серверами
семейства Windows.
6. Необходимость наличия только одной лицензии администратора для
использования неограниченного числа доменов, серверов и рабочих станций.
Негативным аспектом является строгая привязка к операционной
системе Windows[11].
3. Kerio Control.
Является программным продуктом для осуществления
администрирования КС, обладающая рядом необходимого инструментария, в
том числе: комплексная система обеспечения безопасности сети, поддержка
VPN сервера, фильтры полосы пропускания, методы балансировки нагрузки
каналы сети Интернет, возможности пресечения различных мер
злоупотребления доступом в КС. Интерфейс программы обладает высокой
степенью гибкости, а также программное обеспечении является легко
маштабируемым, по сравнению с традиционными решениями, в связи с чем
становиться возможным предоставление администратору возможностей
контроля работы КС и мониторинга активности пользователей КС до
мельчайших деталей [12].
Версии Kerio Control Software и Virtual Appliance предназначены для
установки на выделенный сервер (без предустановленной ОС) или в
виртуальную среду VMware. Встроенная ОС на базе Linux не содержит
лишних служб и приложений, и предназначена исключительно для работы
Kerio Control. Данные версии доступны в виде самораспаковывающихся
образов, администрирование производиться через стандартную веб-консоль.
Таким образом Software и Virtual Appliance значительно повышают
надежность и безопасность решения, и в то же время сохраняют легкость его
развертывания и администрирования [14].
37
Достоинства данного программного продукта.
1. Поддержка кроссплатформенности, существуют десктопные и веб-
версии программы.
2. Гибкая архитектура позволяет расширять функциональные
возможности за счет интеграции дополнительных модулей от производителя.
3. Регулярное обновление продукта в автоматическом режиме.
4. Контроль входящих и исходящих сетевых соединений в фоновом
режиме [15].
5. Защита серверов расположенных за межсетевым экраном от
неавторизованных подключений, обычно выполняемых интернет-роботами
или хакерами через какую-либо доступную службу.
6. При взаимодействии с межсетевым экраном и фильтром
содержимого, предотвращает работу злоумышленного программного
обеспечения в сети.
К недостатку данного ПО можно отнести только высокую цену
регулярных (ежегодных) платежей за установленный экземпляр программы
[17].
4. OmniPeek
Данный продукт имеет 3 различных класса реализации: Basic (Базовый),
Professional (Профессиональный), Enterprise (Корпоративный) для
обеспечения комплексного анализа и мониторинга функционирования КС.
Данное программное приложение предоставляет механизмы
централизованного и унифицированного экспертного анализа по
интегрированным подсистемам КС. При этом данный программный пакет
обеспечивает точную диагностику проблемы в диалогах между сетевыми
узлами сети, что способствует оперативной идентификации элементов КС, в
которых произошли неисправности, сбой или другие функциональные
неполадки, что крайне важно при администрировании сети. Сетевые
администраторы способны с помощью данного программного средства
38
получать оповещения в случае возникновения негативных событий, а также в
тех ситуациях, когда нарушаются заданные правила сетевых политик [6].
Основные преимущества данного ПО [10].
1. С помощью OmniPeek администраторы КС способны мониторить
и сохранять информацию о сетевом трафике, после чего выполнять его
ретроспективный анализ, для того чтобы исследовать и идентифицировать
происшедшие инциденты и сбои в работе сети КС.
2. Поддерживаются средства выполнения диагностики проблем в КС, в
частности средства контроля соблюдения инструкций должностными
исполнительными лицами, правил системных и сетевых политик, анализа
работы программных приложений, выполнения бизнес транзакций.
3. Интуитивно понятный интерфейс взаимодействия пользователя с
информационной интерактивной панелью данного продукта позволяет гибко
задавать нужные критерии поиска данных в системе [7].
К недостаткам данного ПО относятся:
1. Отсутствие кроссплатформенности, корректная работа приложения
обеспечивается исключительно под работой операционных систем Windows.
2. Высокая цена.
3. Малое количество справочной литературы и документации по
обслуживанию.
4. Привязан к интегрированной программной архитектуре, за счет чего
не позволяет обеспечить оптимальное быстродействие [8].
5. HP Network Node Manager (NNM)
Данное программное обеспечение включает в свой состав набор
инструментов и методов автоматизации для администрирования и управления
работой локальной сети. На базе его использования персонал ИТ-отделов
может лучше ориентироваться в архитектуре сети предприятия, а также
осуществлять анализ сбоев в процессе ее работы, в некоторых случаях даже
39
превентивно выявлять потенциальные проблемы до наступления заметных
последствий.
Интерфейс NNM представляет наглядную информацию о текущем
состоянии локальной сети, что обеспечивает оперативность перехода к
детальным спискам происшедших событий или картам сетей, которые
позволяют визуализировать состояние сетевых устройств. Гибкий и удобный
механизм группировки устройств предоставляет ряд возможностей
взаимосвязи их с расположением отделений в географическом плане с учетом
административного деления [9].
Средства фильтрации и выполнения корреляционного анализа событий,
имплементированные в рамках данного ПП, способны определить
первопричины проблем в сети, отсеивая таким образом достаточно мощный
поток сообщений о возникновении ошибок и отказов. Это позволяет
значительным образом снизить сроки поиска, выявления и устранения
найденных неисправностей [12]. Данные средства способны автоматически
обработать множество второстепенных сообщений, что позволяет
осуществить их гибкую фильтрацию, выявив несколько наиболее полезных из
них. Кроме пассивного контроля за происходящими событиями в локальной
вычислительной сети, поддерживается механизм, способный активным
образом влиять на различные устройства управления, автоматизируя тем
самым некоторые управляющие операции [11].
Достоинства данного программного решения.
1. ПП NNM содержит широкий перечень готовых отчетов, которые
могут быть использованы для упреждающего анализа с целью выявления и
фиксации тенденций в работе сети. Данные отчеты реализуют удобное
отображение трендов производительности локальной сети, путем
осуществления инвентаризации систем и устройств, формирования
статистики отказов и ошибок.
2. Данные о топологии локальной сети, а также различные события
SNMP и служебные сообщения, которые регистрируются системой, надежным
40
образом хранятся в базе данных, что существенно увеличивает возможности
их последующей обработки, модернизации и анализа.
3. Поддержка режима горячего резервирования данных позволяет
сохранить наиболее важные сведения по сетевому управлению в
фиксированные дни и время без необходимости остановки мониторинга сети.
4. Функции автоматической установки начальных значений позволяют
самостоятельным образом задать необходимые пороговые значения основных
параметров работы локальной сети на базе анализа собираемых данных о ее
работе.
Недостатками данного ПП являются [13]:
1. Высокая стоимость и необходимость в регулярном продлении
лицензии.
2. Требовательно к аппаратным ресурсам. При наличии большой
инфраструктуры КС требуется развертывание на дорогостоящем и
производительном оборудовании.
3. Отсутствие гибких возможностей масштабирования.
2.3. Ключевые аппаратные средства обеспечения работы локальной
вычислительной сети
Практически любую сложную ЛВС обслуживает значительно число
устройств, обеспечивающих ее функционирование в рамках разработанной
топологии. Рассмотрим далее наиболее распространенные из них.
1. Коммутатор (КР), представляет собой сетевое устройство,
функционирующего в режиме высокоскоростного мультипортового моста, в
который интегрирован механизм управления, позволяющий организовать
процесс сегментирования сети по доменам коллизий. Это делает возможным
наличие выделенной полосы пропускания к конкретным хостам ЛВС.
Использование КР увеличивает уровень пропускной способности ЛВС
посредством равномерного распределения значений полосы пропускания
между приложениями и пользователями [2].
41
КР можно использовать для разработки виртуальных ЛВС (VLAN),
которые осуществляют cегментацию в отдельные ЛВС. В небольших
конфигурациях ЛВС чаще всего реализуется на базе коммутаторов. Схема
работы блока управления портами коммутатора приведена на рисунке 11.

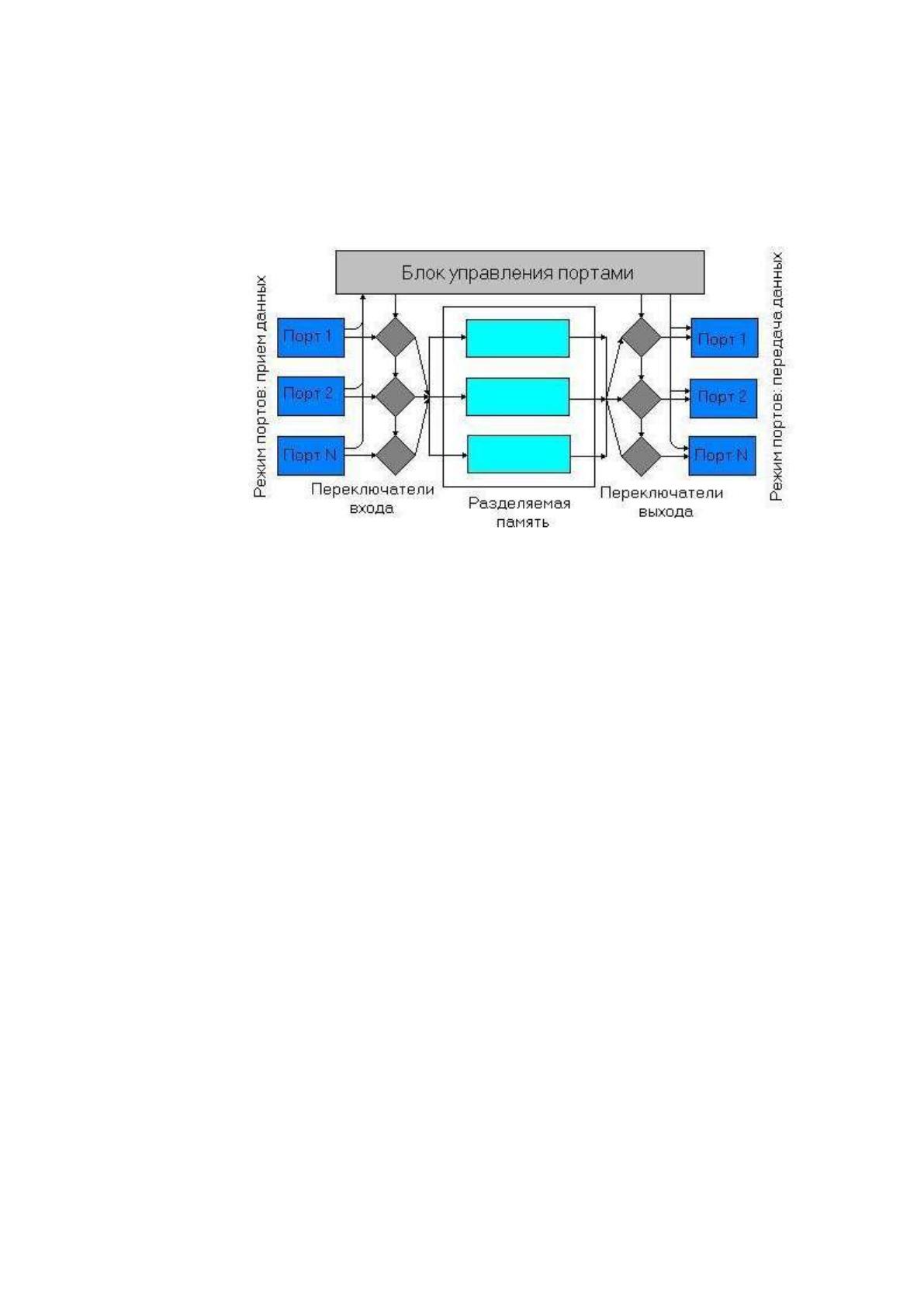

Рисунок 11 – Схема работы блока управления портами коммутатора
2. Маршрутизатор (МР), представляет собой сетевое устройство,
которые позовляет реализовать протокол сетевого уровня, что является
необходимым при объединении отдельных фрагментов сети в общую ЛВС.
Внутренний состав конкретной сети не является принципиальным при
рассмотрении отдельного сетевого протокола. К каждому МР можно
присоединить сразу несколько типов сетей. В составных сетях с различными
топологиями часто может существовать сразу несколько альтернативных
маршрутов, которые могут быть использованы для передачи соотвествующих
пакетов между конечными хостами. Задача подбора нужных маршрутов из
всех возможных решается посредством использования маршрутизаторов для
соотвествующих хостов [48].
Маршрут в глобальном смысле представляет собой некоторую
последовательность МР, которые пакету необходимо пройти при движении от
отправителя до итогового пункта назначения. МР выбирает оптимальный
маршрут на базе представления об активной конфигурации ЛВС и критерия
выбора маршрута. В зависимости от выбранного протокола маршрутизации
критерии выбора маршрута могут быть разными, в целом IGP/EGP это метрика
