Доход от передачи электроэнергии определяется по формуле:
Д = (P
после
– Р
до
) · T
м
· C
э
· 10
-3
, (45)
где Р
до
– мощность потребителей до реконструкции в максимальном
режиме, кВт;
Р
после
– мощность потребителей после реконструкции в максимальном
режиме, кВт;
T
м
- время максимальной нагрузки, ч;
Д = (274100 – 194600) · 5600 · 3,69 · 10
-3
= 1642788 тыс. руб.,
Для определения срока окупаемости строительства электрической сети
можно использовать чистый дисконтированный доход, который можно
определить по формуле
????????
(46)
где i – ставка дисконтирования, которая учитывает затраты на
обслуживание заемных средств, необходимых для прямых инвестиций в
проект принимается 20 %.
Проект окупится, когда ЧДД будет больше 0.
Для первого года эксплуатации
????
????
Для второго года эксплуатации
????
????
????
????

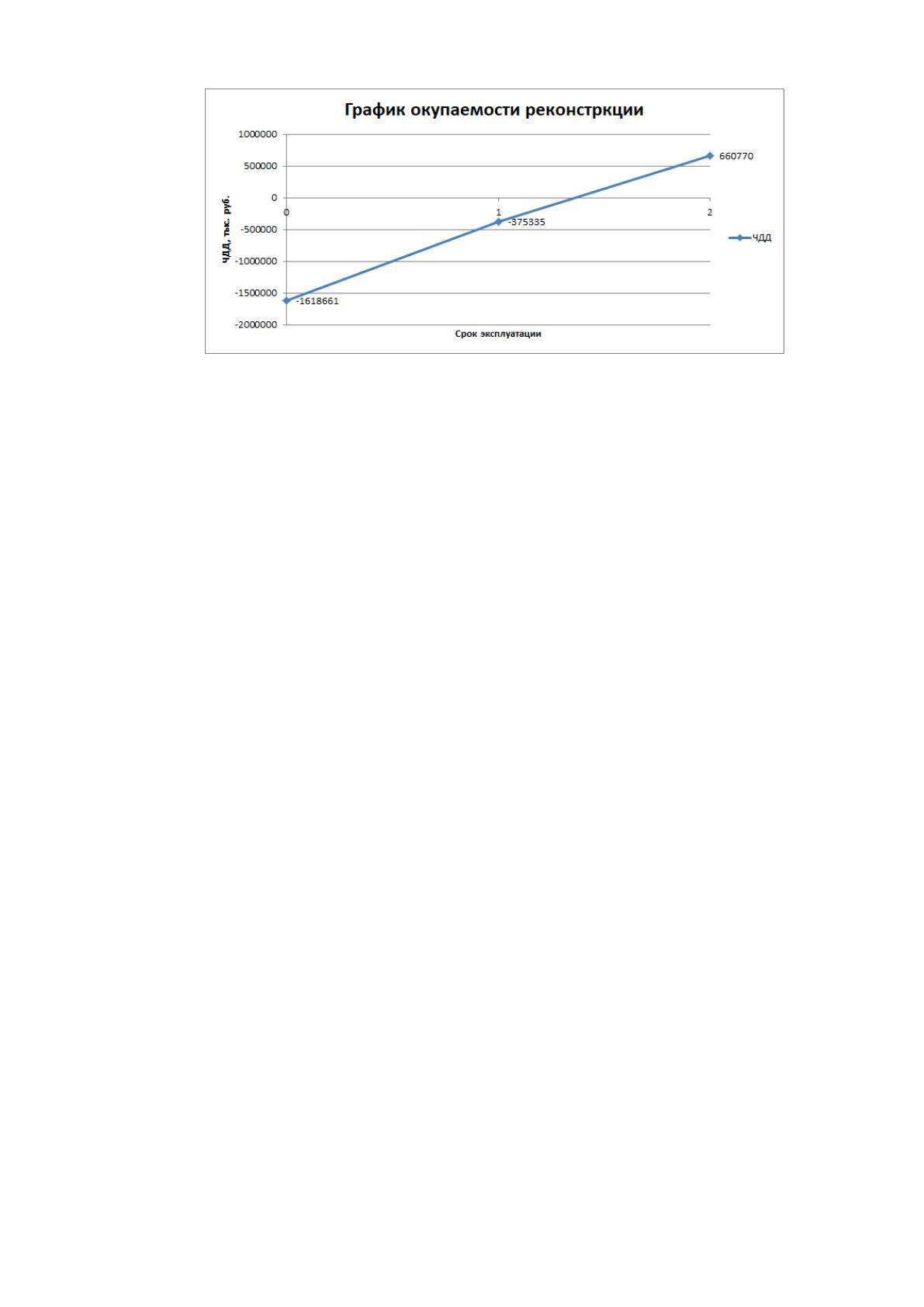

График окупаемости проекта представлен на рисунке 18.
76
Рисунок 18. График окупаемости проекта
Из приведенных расчетов и графика окупаемости проекта видно, что
внедренный проект окупится на второй год эксплуатации, а значит
реконструкция ПС ПС 500 кВ Ново-Зиминская экономически эффективна.
Так же можно предложить:
1. Мероприятие «Отключение трансформаторов в режимах малых
нагрузок на подстанции с двумя трансформаторами
На питающей подстанции расположены два трансформатора типа
ТМ1000 64 .
Масса масла в одном трансформаторе равна 85 кг.
При этом потери холостого хода трансформатора данного вида
составляет 110 Вт, а короткого замыкания -600 Вт, напряжение короткого
замыкания не превышает 4,5%.
В связи с графиком работы предприятия есть смысл выключать
параллельный трансформатор на выходные два дня.
Откуда годовая экономия составит : 24 часа·2 дня·52 недели·100
Вт=274560кВт·ч
В соответствии с тарифом на покупку электроэнергии у ОАО
«Иркутскэнерго» на март 2019 года:
3,572кВт·ч/руб·274560кВт·ч=980730 рублей.
2. Мероприятие «Установка приборов учета: внедрение системы
энергоучета с классом точности не выше 1.0 »
77
На границах технического учета электроэнергии электрических сетей
установлены 4 прибора учета классом точности 1,5.
Предполагается замена этих приборов учет на приборы с классом
точности 0.5. По приборам учета в среднем проходят 140000 кВт·ч
Погрешность измерений до замены приборов учета 2100 кВт·ч.
После замены приборов четов погрешность составит 700 кВт·ч.
Итого экономия от данного мероприятия составит 1400 кВт·ч В
соответствии с тарифом на покупку электроэнергии у ОАО «Иркутскэнерго»
на март 2019 года:
3,572кВт·ч/руб·1400кВт·ч=5000,8рублей.
Данные мероприятия позволят решить следующие основные задачи
энергосбережения:
- Обеспечение рационального использования топливноэнергетических
ресурсов за счет реализации энергосберегающих мероприятий ;
- Повышение энергетической эффективности процесса передачи и
распределения электроэнергии, снижение потерь;
- Сокращение потерь на собственные нужды питающих центров;
- Обеспечение точности, достоверности и единства и учета измерений
топливно-энергетических ресурсов.
78
ЗАКЛЮЧЕНИЕ
Электроэнергетика являясь базовой отраслью экономики Российской
Федерации, должно надежно и эффективно функционировать, обеспечивать
бесперебойное снабжение потребителей электроэнергией и цивилизованных
условий жизни всех граждан. В электроэнергетике после общеэкономического
спада наметились пути реформирования отрасли.
Основные функции ОАО «ИРКУТСКЭНЕРГО»:
- передача и распределение электроэнергии от электрических станций до
потребителей региона;
- создание условий для техприсоединения новых электроприемников.
На предприятии наблюдается неравномерное потребление тепло- и
энергоресурсов, это относится к отрицательным факторам производства,
потому что данные скачки не позволяют спланировать потребности
предприятия на следующий год. В свою очередь это коренным образом влияет
на прибыль и издержки предприятия, но если учесть, что производство в ОАО
«Иркутскэнерго» 2017 году достигло своего максимума, то данная ситуация
является закономерностью.
Предприятие обеспечивает себя тепловой энергией собственного
производства в размере 195,1 Гкал или 20%, когда сторонние источники
составляют 80%.
Энергоемкость продукции в 2018 году увеличилось на 0,09 руб. или на
18,44% по сравнению с 2017 годом, что связано с увеличением расхода
энергетических ресурсов. Энергоотдача, как обратный показатель
энергоемкости снизилась на 0,3 руб. или на 15,57% и составила 1,65 руб. Такое
снижение энергоотдачи и увеличение энергоемкости свидетельствует о
неэффективном и нерациональном использовании энергетических ресурсов на
предприятии, что может привести к повышению себестоимости выпускаемой
продукции.
Представлена возрастная структура трансформаторного оборудования с
высшим номинальным напряжением 110 кВ и выше подстанций филиала ОАО
79
«ИРКУТСКЭНЕРГО». Также представлена блок-схема внешних
электрических вязей энергосистемы. Обоснована необходимость сооружения
электрической сети. Приведены данные нагрузок подстанций сети и план
расположения источников питания и новых ПС Восточного энергорайона
города. Сформированы варианты построения сети и из них выбраны два для
дальнейшего рассмотрения.
Далее рассчитаны варианты электрической сети. Определено
потокораспределение по линиям сети, номинальные напряжения линий сети.
Для всех линий обоих вариантов электрической сети выбирается напряжением
110 кВ. Выбраны сечения и марки проводов на участках сети, а также
рассчитаны потери в линиях. Выбраны силовые трансформаторы на
подстанциях сети. потери мощности в них. Выбраны схемы электрических
соединений подстанций. Проведено технико-экономическое сравнение
вариантов сети. Затраты по первому варианту превосходят затраты по второму
варианту на таким образом, данные два варианта можно считать
равноэкономичными и наиболее лучший вариант следует выбрать по
техническим параметрам.
С технической точки зрения вариант 2 электрической сети лучше, так
как как он обладает лучшей надежностью, по сравнению с кольцевым
вариантом сети, поэтому выбран для дальнейшей разработки второй вариант
электрической сети района. Проведено моделирование режимов работы
выбранного варианта сети в программе Energy.
Как видно из анализа смоделированных режимов напряжения на всех
подстанциях, кроме ПС3 находятся ниже допустимых пределов.
Для того, чтобы привести напряжения к допустимому уровню
необходимо увеличить сечения проводов ЛЭП. Для линии А-1 принимаются
провода АС-300/39, для линий А-4, 4-2, В-2 принимаются провода АС-400/51.
Кроме того, линии А-4, 4-2, В-2 необходимо выполнить двухцепными.
Определена экономическая эффективность проекта. После второго года
окупаемости чистый дисконтированный доход будет составлять 75978 тыс.
80
руб., что позволило сделать вывод, что проект электрической сети окупается
на второй год эксплуатации.
Так же из мероприятий предложено:
Отключение трансформаторов в режимах малых нагрузок на
подстанции с двумя трансформаторами. Затраты по данному мероприятию
минимальны. Экономия энергоресурсов от внедрения предложенного
мероприятия составит 5-6 % от общего потребления электроэнергии, в
натуральном выражении это составит 274560кВт·ч а в стоимостном – 980730
рублей.
Мероприятия по установке приборов учета: внедрение системы
энергоучета с классом точности 1.0; установка счетчиков технического учета
на границах электрических сетей. Затраты по данному мероприятию составят
в среднем 35000 рублей. Экономия энергоресурсов от внедрения
предложенного мероприятия составит 0,03-0,05 % от общего потребления
электроэнергии, в натуральном выражении это составит 1400 кВт·ч, а в
стоимостном -5000, 8 рублей
