безаварийного останова производства с целью предотвращения угрозы жизни
людей, взрывов, пожаров и повреждения дорогостоящего оборудования.
Электроприемники II категории — электроприемники, перерыв
электроснабжения которых приводит к массовому недоотпуску продукции,
простоям рабочих механизмов и промышленного транспорта, нарушению
нормальной деятельности значительного количества людей.
Электроприемники III категории — все остальные электроприемники,
не подходящие под определение I и II категорий
11
.
В области систем электроснабжения под надежностью понимают
бесперебойное снабжение электроэнергией в пределах допустимых показателей
ее качества и исключение ситуаций, опасных для людей и окружающей среды.
При этом объект должен быть работоспособным.
Работоспособность — состояние элементов электрооборудования, при
котором они способны выполнять заданные функции, сохраняя значения
основных параметров в пределах, установленных нормативно-технической
документацией. При этом элементы могут не удовлетворять, например,
требованиям, относящимся к внешнему виду.
Событие, заключающееся в нарушении работоспособности
оборудования, называется отказом. Причинами отказов могут быть дефекты,
допущенные при конструировании и ремонте, нарушения правил и норм
эксплуатации, естественные процессы износа и старения - на основе различных
классификационных признаков выделяют разные виды отказов (табл.1).
Таблица 1
Классификация отказов
Признак классификации
Вид отказа
Характер изменения параметра до
отказа
Внезапный
постепенный
Степень потери полезных свойств
Полный
частичный
Восстанавливаемость полезных
свойств
Необратимый
Обратимый
11
Кругликов П. А., Смолкин Ю. В. Основные направления работ по повышению энергетической эффективности
АЭС [Электронный ресурс]. Код доступа:
http://mntk.rosenergoatom.ru/mediafiles/u/files/2014/Sections/2/Kruglikov_P_A.pdf.
23
Связь с другими отказами
Зависимый
Независимый
Наличие внешних признаков
Явный
Неявный
Причины возникновения
Конструкционный
Технологический
Эксплуатационный
Источник:Гительман, Л.Д. Энергетический бизнес / Л.Д. Гительман, Б.Е. Ратников. – 2-е изд., испр.. – М.:
Дело, 2006.С.128.
По характеру изменения основных параметров электрооборудования до
момента возникновения отказа различают внезапные и постепенные отказы.
Внезапный - отказ, который наступает в результате резкого
скачкообразного изменения одного или нескольких основных параметров,
например: обрыв фаз кабельных и воздушных линий, разрушение контактных
соединений в аппаратах
12
.
Постепенным называют отказ, который наступает в результате
длительного, постепенного изменения параметров, обычно, по причине
старения или износа, например: ухудшение сопротивления изоляции кабелей,
обмоток двигателей, увеличение переходного сопротивления контактных
соединений. При этом изменения параметра по сравнению с начальным
значением во многих случаях могут быть зарегистрированы с помощью
измерительных приборов.
Принципиальной разницы между внезапными и постепенными отказами
нет, так как внезапные отказы в большинстве случаев являются следствием
постепенного, но скрытого от наблюдения изменения параметров (например,
износ механических узлов контактов выключателей), когда их разрушение
воспринимают как внезапное событие.
Полный отказ характеризует неработоспособный объект, который не
выполняет ни одной из заданных функций (отсутствует освещение помещения-
перегорели все светильники). При частичном отказе объект выполняет часть
функций (в помещении перегорело несколько светильников).
12
Фархадзаде Э. М., Мурадалиев А. З., Рафиева Т. К., Абдуллаева С. А. Метод и алгоритмы расчета показателей
надежности по многомерным данным / / Энергетика. Известия высших учебных заведений и энергетических
объединений СНГ. – 2017. – № 1. – С. 16.
24
Необратимый отказ свидетельствует о потере работоспособности
(перегорел предохранитель).
Обратимый - многократно самоустраняющийся отказ объект, (лампы
дневного света то горят, то не горят).
Перемежающийся - многократно самоустраняющийся отказ объекта.
Если отказ объекта не обусловлен отказом другого объекта, то его
считают независимым, в противном случае — зависимым. Если отказавший
элемент обнаружен при осмотре (разрушена изоляция провода), то отказ
считается явным (очевидным). В случае если в отказавшем
электрооборудовании при осмотре не удается найти причину его отказа, отказ
считается неявным (скрытым).
Отказ, возникший в результате нарушения установленных норм
конструирования, называют конструкционным в результате нарушения правил
эксплуатации — эксплуатационным. Отказ, возникший в результате
несовершенства или нарушения установленного процесса изготовления или
ремонта объекта, выполненного на ремонтном предприятии, - технологическим
(производственным).
Причина отказа - дефект. Различают: отказ элемента сложного объекта
(перегорел предохранитель в сети электропитания квартиры), появление новых
связей между элементами (возникло короткое замыкание), нарушение связи
между элементами (обрыв провода).
Надежность проявляется только в процессе эксплуатации. В
зависимости от специфики электроустановок и условий ее эксплуатации,
надежность (в широком понимании этого термина) может включать в себя
комплекс таких свойств, как безотказность, долговечность,
ремонтопригодность, сохраняемость в отдельности или в определенном
сочетании, причем как для электроустановок, так и для отдельных ее
элементов.
В узком смысле надежность отождествляют с безотказностью (в «узком
смысле»).
25
Безотказность - свойство технических объектов непрерывно сохранять
работоспособность в течение некоторого времени. Это наиболее важная
составляющая надежности элементов электроустановки, зависящая от
безотказности элементов, схемы их соединения, конструктивных и
функциональных особенностей, условий эксплуатации.
Долговечность - свойство технических объектов сохранять
работоспособность до наступления предельного состояния при установленной
системе технического обслуживания и ремонта. Для элементов
электроустановки предельное состояние определяется невозможностью их
дальнейшего использования, что обусловлено либо снижением эффективности,
либо требованиями безопасности, либо наступлением морального старения.
Ремонтопригодность - свойство, позволяющее обнаруживать и
предупреждать причины возникновения отказов, а также устранять их
последствия путем технического обслуживания и ремонта.
Ремонтопригодность характеризует большинство элементов электроустановок
и не имеет смысла только для тех элементов, которые не ремонтируются в
процессе эксплуатации (например, изоляторы воздушных линий).
Сохраняемость - свойство технических объектов непрерывно сохранять
исправное (новое) ИЛИ работоспособное состояние в процессе хранения и
транспортирования. Сохраняемость элементов электроустановок
характеризуется их способностью противостоять отрицательному влиянию
условий хранения и транспортирования.
Выбор количественных показателей надежности зависит от вида
электроэнергетического оборудования. Невосстанавливаемыми называют такие
элементы электроустановки, работоспособность которых в случае
возникновения отказа не подлежит восстановлению в процессе эксплуатации
(трансформаторы тока, кабельные вставки). Надежность их характеризуется
безотказностью, долговечностью и сохраняемостью.
Восстанавливаемые - объекты, работоспособность которых в случае
возникновения отказа подлежит восстановлению в процессе эксплуатации.
26
Примером могут служить электрические машины, и силовые трансформаторы.
Надежность восстанавливаемых изделий обусловлена их безотказностью,
долговечностью, ремонтопригодностью и сохраняемостью.
Таким образом, основной функцией электроэнергетических и
электротехнических систем является поддержание безопасной работы систем
предприятия во всех режимах эксплуатации.
Выводы по главе 1
Электроэнергетическая (электрическая) система – это совокупность
электрических частей электростанций, электрических сетей и потребителей
электроэнергии, связанных общностью режима и непрерывностью процесса
производства, распределения и потребления электроэнергии.
Электрическая система – часть энергосистемы, за исключением
тепловых сетей и тепловых потребителей.
Среди главных требований системы управления безопасностью
электроэнергетических и электротехнических систем можно выделить
следующие: надежность системы, бесперебойность в работе и обслуживании
потребителей, унификация системы, безопасность ее эксплуатации для
персонала и экологии, эргономичность и компактность. Один из важнейших
критериев – экономичность системы.
Основной функцией электроэнергетических и электротехнических
систем является поддержание безопасной работы систем предприятия во всех
режимах эксплуатации.
27
Глава 2. Анализ системы управления безопасностью
электроэнергетических и электротехнических систем ПАО
«Ленэнерго»
2.1 Организационно-экономическая характеристика ПАО «Ленэнерго»
ПАО «Ленэнерго» — одна из крупнейших (и старейших, существует
с 1886 года) в стране РСК. Она обслуживает довольно большой рынок:
территорию Санкт-Петербурга и Ленинградской области, где проживают 4,6%
населения страны (почти 7 млн человек).
Основные направления деятельности:
- оказание услуг по передаче электроэнергии и иных услуг, неразрывно
связанных с процессом снабжения электрической энергией потребителей;
- технологическое присоединение энергопринимающих
устройств(энергетических установок) юридических и физических лиц к
электрическим сетям.
Количество подстанций ПАО «Ленэнерго»:
396 центров питания 35-110 кВ, в том числе:
- 219 подстанций110 кВ;
- 177 подстанций 35 кВ.
- 19440 трансформаторных подстанций 6-10/0,4кВ.
Суммарная трансформаторная мощность – 27 808 МВА.
28
Протяженность воздушных линий по цепям – 45 215 км, в том числе:
- ВЛ 110 кВ - 7 296 км;
- ВЛ 35 кВ – 3 720 км;
- ВЛ 6-20 кВ –18 861 км;
- ВЛ 0,4кВ – 15 338 км.
Протяженность кабельных линий – 23 831 км, в том числе:
- КЛ 35-110 кВ – 653 км;
- КЛ 0,4-10 кВ – 23 178 км.
8 филиалов
27 районов электрических сетей.
Органы управления и контроля приведены в приложении 1-2.
Миссия Компании — обеспечение надежного и бесперебойного
снабжения потребителей качественной и экологически чистой электроэнергией
и удовлетворение возрастающего спроса на электрическую энергию и
мощность.
Направления развития отрасли определяются Стратегией развития
электросетевого комплекса Российской Федерации, утвержденной
распоряжением Правительства РФ от 03.04.2013 № 511-р.

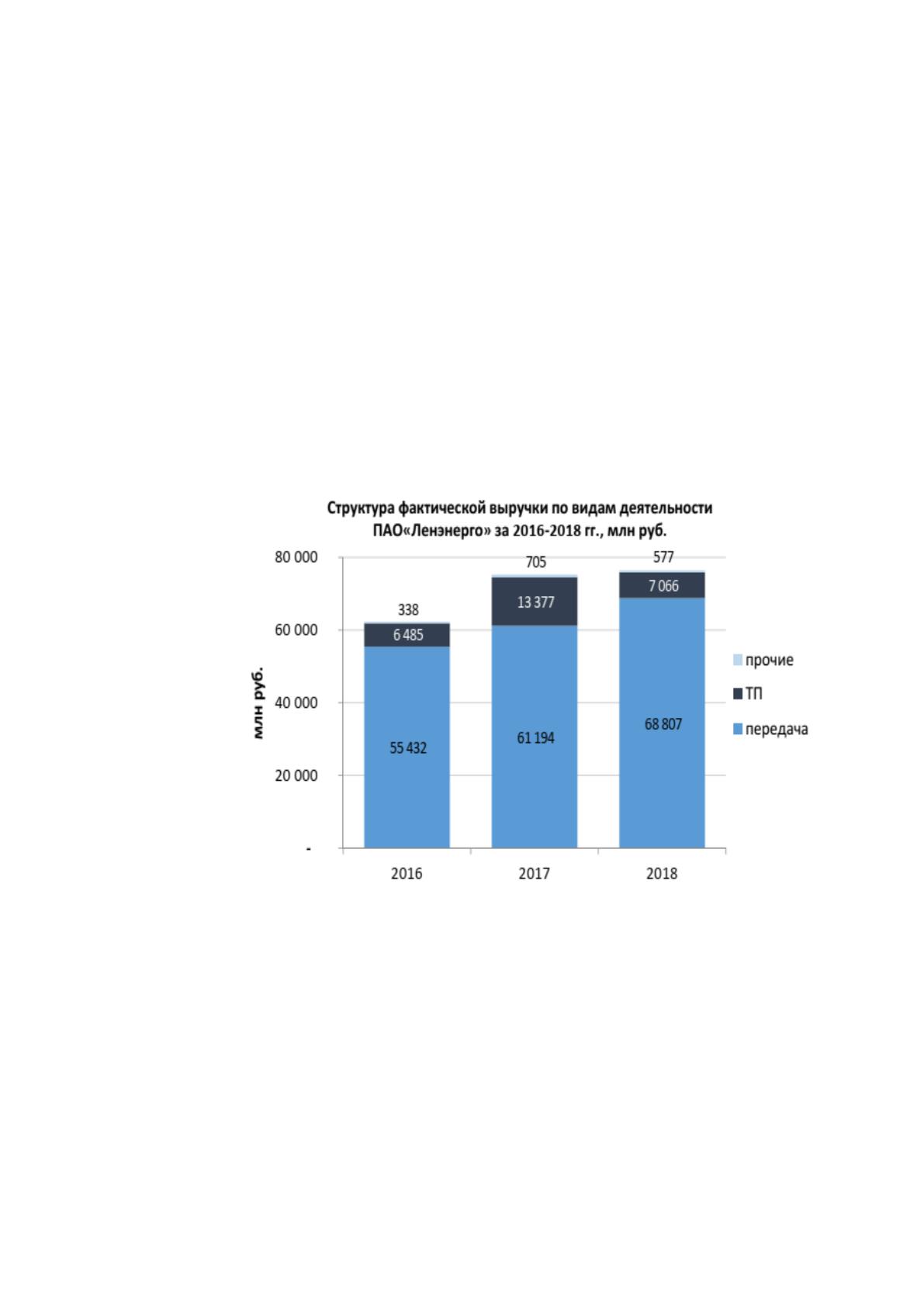

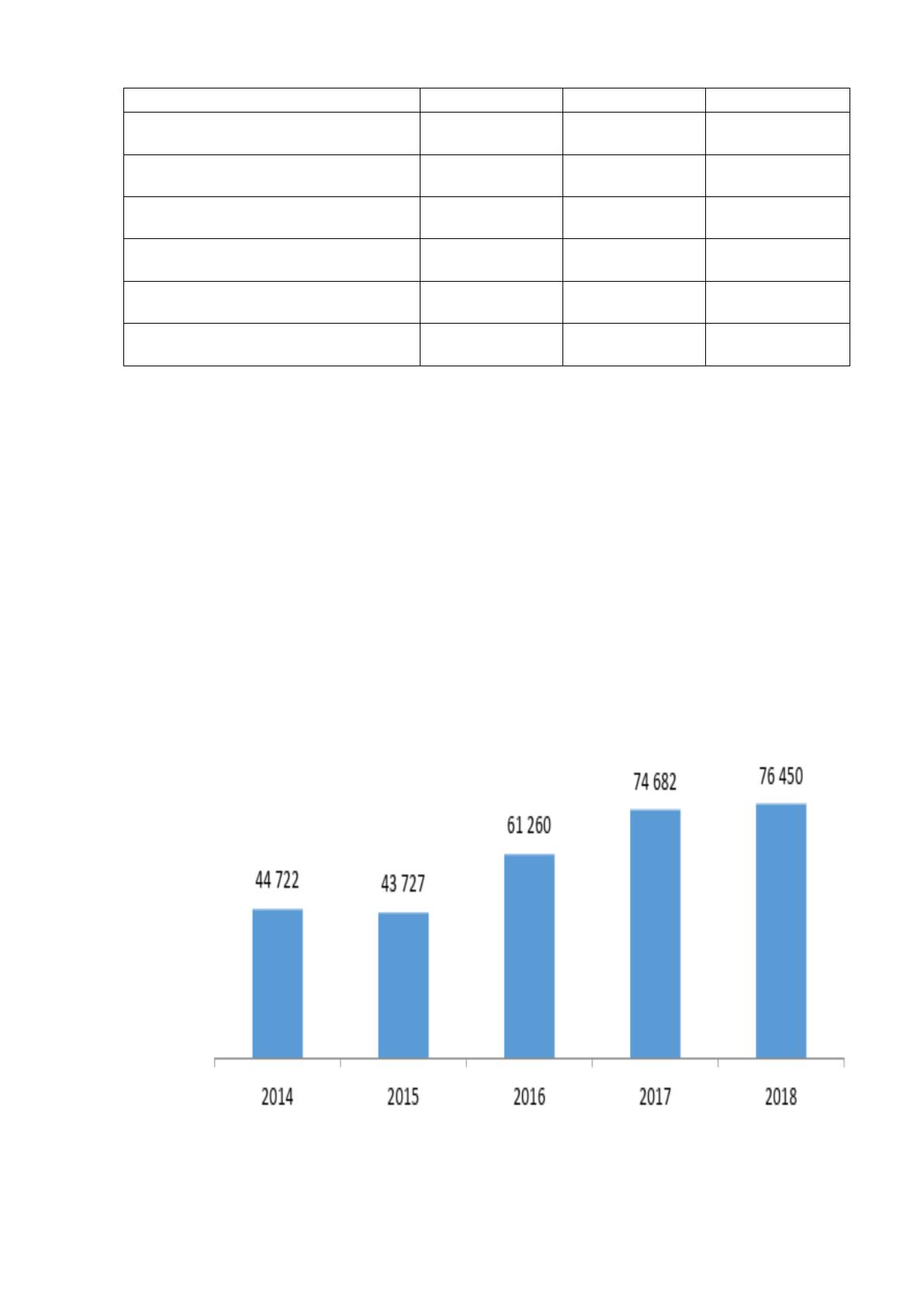

Анализ динамики эффективности деятельности компании приведен в
таблице 2.
Таблица 2
Основные результаты отчетного периода, млн руб.
Наименование
показателя
Период
2018
Период
2017
Изменение
Финансовые показатели
Выручка
76 450
74 682
2,4%
по передаче
электроэнергии
68 807
60 600
13,5%
по технологическому
присоединению
7 066
13 377
-47,2%
по прочей
деятельности
577
705
-18,2%
Себестоимость
57 252
53 917
6,2%
Валовая прибыль
19 198
20 765
-7,5%
Чистая прибыль
10 386
12 561
-17,3%
29
EBITDA
26 328
28 531
-7,7%
Рентабельность
EBITDA
34,44
38,20
-3,76 п.п.
Операционные
показатели
Установленная
мощность, МВА
32 216
30 460
5,8%
Присоединенная
мощность
943
956
-1,5%
Полезный отпуск, млн
кВтч
30 560
29 669
3,00%
Потери в сетях
Ленэнерго, млн кВтч
4 162
4 193
-0,7
Источник: Отчетность ПАО «Ленэнерго» за 2017-2018 гг.
Прибыль ПАО «Ленэнерго» по итогам 2018 года составила более 10
млрд рублей. Несмотря на некоторое снижение финансового результата
относительно предыдущего года, выручка по передаче электроэнергии выросла
на 14%.
Финансовое состояние ПАО «Ленэнерго» является стабильно
устойчивым – снижается долговая нагрузка, соотношение
Долг/EBITDA находится на комфортном уровне 1,1х».
Выручка ПАО «Ленэнерго» составила 76 450 млн. руб. (рисунок 1).
Рис.1. Динамика выручки ПАО «Ленэнерго», млн руб.
Источник: Отчетность ПАО «Ленэнерго» за 2014-2018 гг.
30
Выручка за услуги по передаче электроэнергии за 2018 год составила 68
807 млн руб., что на 13,5% (8 207 млн руб.) выше аналогичного показателя
прошлого периода.
Рост обеспечен за счет влияния следующих факторов, в том числе, за
счет:
- увеличения тарифных ставок с учетом применения в 2018 году
Комитетом по тарифам и ценовой политике Ленинградской области механизма
возврата «сглаживания» собственной НВВ ПАО «Ленэнерго»;
- включения в объем полезного отпуска потребителей по бывшей зоне
деятельности АО «СПб ЭС» с 01.04.2017 года;
Рис.2. Выручка ПАО «Ленэнерго» по видам деятельности, млн
руб.
Источник: Отчетность ПАО «Ленэнерго» за 2016-2018 гг.
Выручка от услуг по технологическому присоединению за 2018 год
составила 7 066 млн руб., что на 47,2% (6 311 млн руб.) ниже аналогичного
показателя прошлого периода.
31
Основной причиной снижения данного показателя явился аномально
высокий объем выручки от услуг по технологическому присоединению за 2017
год, который был значительно выше среднегодовых значений за последние 5
лет (в среднем 6-7 млрд. руб. в год).
Рост данного показателя в 2017 году был обусловлен большим объемом
выполненных договоров технологического присоединения по начатой в 2016
году программе исполнения накопленных ранее обязательств, в том числе в
рамках реализации программы государственной поддержки компании ПАО
«Ленэнерго».
Выручка от прочей деятельности за 2018 год составила 577 млн руб., что
на 18,2% (128 млн руб.) ниже аналогичного показателя прошлого периода, что
обусловлено изменением с 01.04.2017 перечня объектов, обслуживаемых в
рамках договоров оперативно-эксплуатационного обслуживания
электросетевого имущества критериев приемки, безопасности, также
увеличения числа заключенных с акционерным обществом «СПб ЭС» и с
акционерным обществом «ПЭС»вследствие заключения договоров аренды в
рамках проводимой консолидации данных компаний совместно с
ПАО «Ленэнерго».
Себестоимость оказанных услуг ПАО «Ленэнерго» за отчётный период
составила 57 252 млн руб., что на 6,2% выше аналогичного показателя
прошлого периода.
На увеличение себестоимости ПАО «Ленэнерго» за 2018 год
относительно аналогичного периода 2017 года определяющее влияние оказал
рост неподконтрольных расходов Общества, в том числе:
- роста расходов на покупную электроэнергию на компенсацию потерь
за счет роста среднего тарифа;
- роста затрат на услуги ПАО «ФСК ЕЭС» по передаче электроэнергии
за счет увеличения ставки тарифа на содержание и увеличение объема
заявленной мощности;
