22
Технические неисправности
сетевых компонентов
высокая
высокая
высокая
3. Угрозы, обусловленные естественными причинами
Колебания напряжения
средняя
высокая
средняя
Экстремальные величины
температуры и влажности
низкая
низкая
низкая
высокая
низкая
Стихийные бедствия (ураган,
наводнения, землетрясения)
низкая
низкая
низкая
высокая
низкая
23
1.2.4. Оценка существующих и планируемых средств защиты
Рассмотрим организацию информационной системы компании и средств
обеспечения информационной безопасности в ней.
В компании организованы локальная сеть, доступ к которым имеется
исключительно у сотрудников компании.
Чаще всего сотрудники имеют доступ только к ограниченному числу
файлов рассматриваемой сети, которые необходимы в ходе трудовой
деятельности. Моменты выходов в сеть фиксируются системными
администраторами. То же самое имеет место применительно к сети Интернет.
Сеть компании выстроены по топологии звезда. Топология типа «звезда»
характеризуется более высокой производительностью структуру, так как каждый
компьютер, в том числе и сервер, стыкуется отдельным сегментом кабеля с
центральным концентратором.
Основным преимуществом такой сети, помимо упомянутой
производительности, является её высокая устойчивость к сбоям, которые могут
возникать из-за неполадок на отдельных элементах сети или в связи с
повреждением сетевого кабеля.
Применяемый метод доступа – CSMA/CD. Именно данный метод доступа
применяется в сетевой архитектуре Ethernet, используемой на предприятии. Сеть
сформирована по средствам витой пары (100Base – T) с применением кабеля
фирмы HYPERLINE, стандарта UTP (UnshieldedTwistedPair) (неэкранированная
витая пара) категории 5е (международный стандарт Кабельных систем).
На рисунке 1.2 приведена техническая архитектура предприятия.
На рисунке 1.3 приведена программная архитектура предприятия.
24
ИНТЕРНЕТ
ИНТЕРНЕТ
Коммутатор
D-Link DES-1016D
Департамент
маркетинга
Маршрутизатор
ZyXEL GS-4024F
Маршрутизатор
ZyXEL GS-4024F
Ит-отдел
Директор по
правовым вопросам
Департамент
отдела управления
персоналом
Финансовый отдел
Модем
D-Link DCM-202
Intel ® Core ™ I7-
3770 3.9 GHz, JPE 8
Gb, HDD 1 Tb
Canon Laser
Shot LBP-1120
HP Designjet
130
Intel ® Core ™ I7-
3770 3.9 GHz, JPE 8
Gb, HDD 1 Tb
Canon Laser
Shot LBP-1120
HP Designjet
130
Intel ® Core ™ I7-
3770 3.9 GHz, JPE 8
Gb, HDD 1 Tb
Intel ® Core ™ I7-
3770 3.9 GHz, JPE 8
Gb, HDD 1 Tb
Intel ® Core ™ I7-
3770 3.9 GHz, JPE 8
Gb, HDD 1 Tb
HP Designjet
130
Canon Laser
Shot LBP-1120
Canon Laser
Shot LBP-1120
ПК генерального
директора
ПК заместителя
директора
Сервер
IBM System x3250 M5
Сервер
IBM System x3250 M5
Отдел управления
проектами
Intel ® Core ™ I7-
3770 3.9 GHz, JPE 8
Gb, HDD 1 Tb
HP Designjet
130
Canon Laser
Shot LBP-1120
Отдел стратегического развития
HP Designjet
130
Canon Laser
Shot LBP-1120

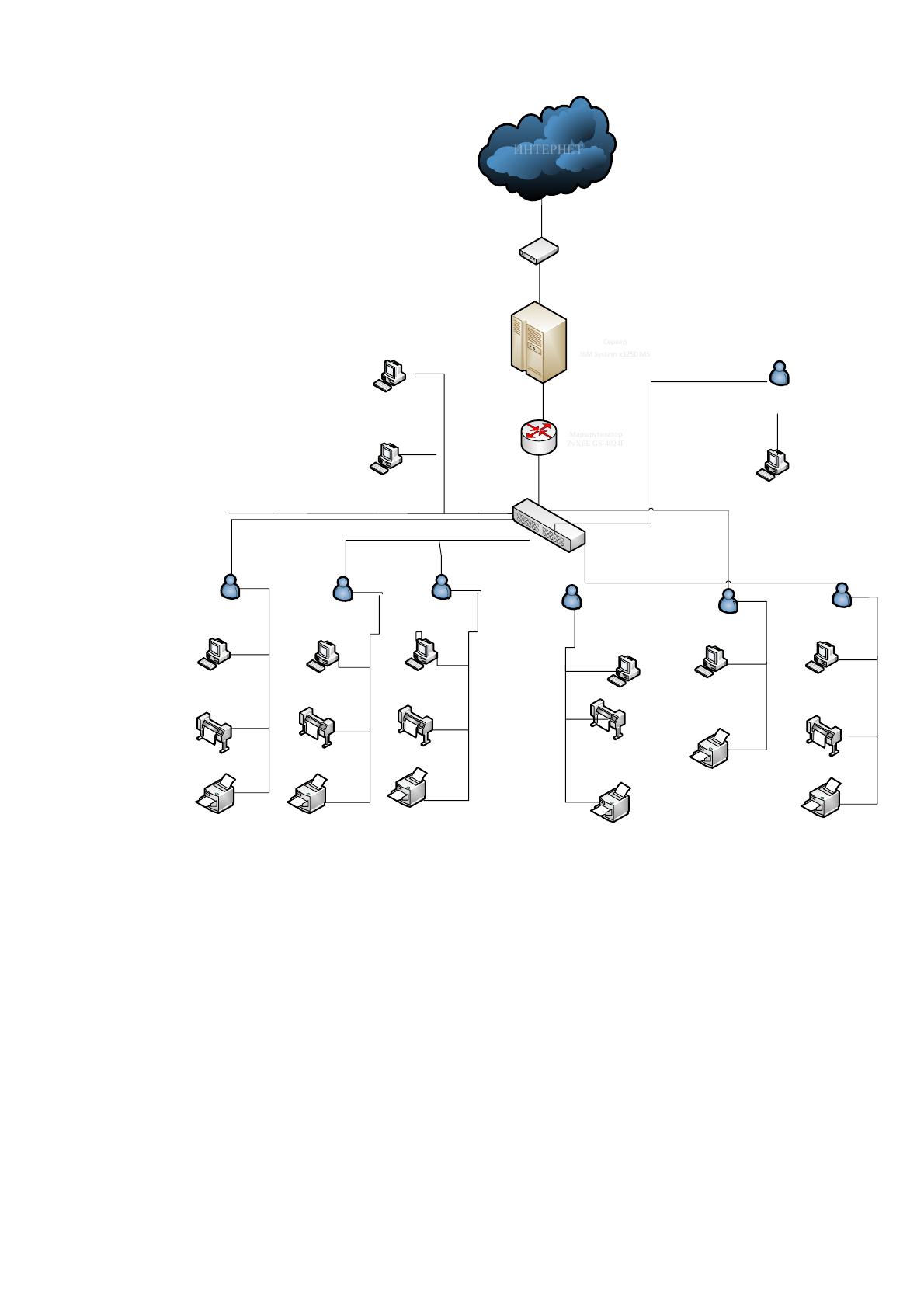

Рис.1.2. Техническая архитектура предприятия
25
ИНТЕРНЕТ
ИНТЕРНЕТ
Сервер «1С Предприятие»
Приложение «Сервер 1С:
Предприятие 8"
Файловый сервер
Опубликованные
сетевые директории
Файловое
хранилище
Почтовый сервер
ПО MS Exchange
2010
Сервер баз данных
MS SQL Server 2008 R2
Рабочие станции офиса
ПО "1С:
Предприятие 8"
ПО MS Word, MS
Excel
ПО MS Outlook
ПО MS RDP Client
ПО MS Internet
Explorer
ОС MS
Windows 7
Терминальный
сервер
ПК
генерального
директора
ПК
финансового
директора
ПК зам. по
безопасности
ПК зам. по
кадрам
Рабочие станции управленческого звена
ПО MS Word, MS
Excel
ПО MS Outlook
ПО MS RDP Client
ПО MS Internet
Explorer
ОС MS
Windows 7
TCP/IP,
SMB
MAPI,
SMTP,
IMAP4
TCP/IP,
SMB
TCP/IP,
SMB
ОС MS Windows Server
2008 R2
ОС MS Windows Server
2008 R2
ОС MS Windows
Server 2008 R2
ОС MS Windows
Server 2008 R2

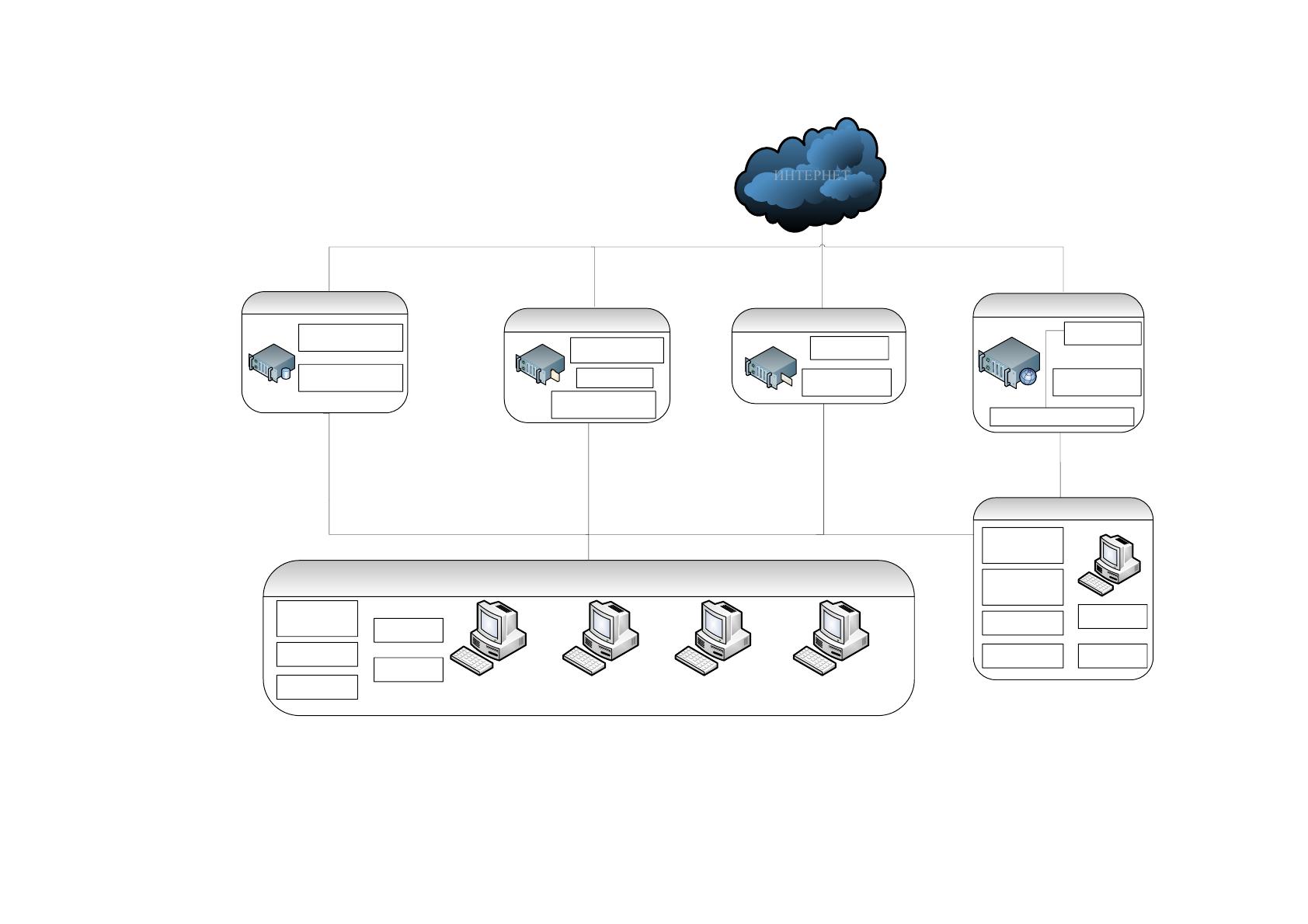

Рис. 1.3. Программная архитектура предприятия
26
Граничный маршрутизатор, используемый в ИС компании, построен на
платформе ZyXEL GS-4024F. В качестве коммутатора доступа используется
модель D-Link DES-1210-52. Характеристики маршрутизатора представлены в
таблице 1.7.
В структуре локальной сети компании используется коммутатор
ISCOM2948GF-4C-AC/D фирмы RaisecomTechnology. Это 10 gigabitethernet
коммутатор аггрегации (10 гигабитные Uplink порты 4x10G SFP+) и имеющий 48
портов SFP (gigabitethernet), коммутатор для организации опорной сети, для
топологий: точка – многоточка или звезда, с увеличенной плотностью Downlink
интерфейсов. Коммутатор на 10 Гбит ISCOM2948GF-4C-AC/D поддерживает
протоколы ITU-T G.8031/2 для защиты с резервирование в кольце или при
линейном подключении, так же поддерживает EAPS.
Используемая операционная системы на рабочих компьютерах – MS
Windows 7.
Средой передачи информации в рассматриваемой сети является кабель -
витая пара пятой категории. Скоростью передачи данных - до 100 Мбит/сек.
В сети выделены два сегмента:
- серверный;
- пользовательский.
Доступ в сеть Интернет в рассматриваемой компании осуществляется по
средствам выделенной линии (технологии ADSL). Скорость передачи данных,
которую обеспечивает данный метод, - до 100 Мбит/сек.
Используемый в информационной системе ADSL-модем – D-Link DCM-
202.
27
Таблица 1.7
Характеристики маршрутизатора ZyXEL GS-4024
Наименование
характеристики
Значение характеристики
Матрица коммутации
Неблокируемая; пропускная способность
52 Гбит/с;
Скорость кадровой коммутации
38,7 млн. пак/с;
Количество MAC-адресов
18000 записей;
Количество IP-адресов
10000 записей;
Объем буфера данных
4 Мбайт;
Тип коммутации
Продвижение кадров с размером до
10000 байт
Приоритет трафика
10 очередей приоритета на порт 802.1р.
Алгоритмы обработки очереди: SPQ,
WRR;
Ограничение по скорости
Ограничение по скорости передачи
информации на портах с шагом 2 Мбит/с;
Протокол аутентификации
пользователей
802.1х;
Доступа по МАС-адресу
Фильтрация по МАС- адресу на портах.
Привязка MAC-адресов к портам.
Технические характеристики используемого модема приведены в таблице
1.8.
Таблица 1.8
Технические характеристики модема D-Link DCM-202
Наименование
характеристики
Значение характеристики
Устройства интерфейса
Совместимость с DOCSIS/EuroDOCSIS 2.0,
DOCSIS/EuroDOCSIS 1.1.
Скорость передачи
информации
40 Мбит/с (64QAM). Полоса пропускания сигнала:
8 МГц. Уровень сигнала: от -10dBmV до 10dBmV;
Питание модема
+5В, через адаптер.
Потребляемая мощность: 6Вт в рабочем режиме.
В рассматриваемой локальной сети используется два прикладных сервера
фирмы IBM, каждый из которых выполняет функции файлового сервера. Модель
серверов – System x3250 M5. Сервер x3250 M5 помещается в одно кассетном
корпусе. Отличительные черты данного сервера: повышенная
28
производительность работы, повышенная гибкость для более быстрого и простого
расширения, высокая плотность системного хранилища.
Основные характеристики используемого сервера:
1. Процессор: четырехъядерный, IntelXeon E5320, 2,86ГГц.
2. Память: 1024 МБ, 887МГц (максимальный объем 64ГБ).
3. Диски SAS или SATA: до 4,0Тб.
4. Наличие технология предсказания сбоев.
В процессе работы с устройством используют специальное программное
обеспечение - IBM Director 6.2 и IBM SystemsDirectorActiveEnergyManager.
Устройство резервирования информации в сети - система IBM System
DS3200, имеющая необходимое ПО.
Параметры данной системы представлены ниже:
1. Масштабируемость: до 3,6 Тб при взаимодействии с дисками SAS
объемом до 300 Гбайт.
2. Упрощенная процедура развертывания по средствам программного
обеспечения DS3000 StorageManager.
3. Дополнительное подключение до трех дисков EXP3000 совокупным
объемом 16,4 Тбайт.
Состав аппаратных средств компании представлен в таблице 1.9.
Таблица 1.9
Состав аппаратных средств компании
Наименование
оборудования
Описание оборудования
Кол.
Сервер
DEPO Storm 2250N5
2
АРМ
Intel ® Core ™ I7-3770 3.9 GHz, JPE 8 Gb,
HDD 1 Tb
46
CanonLaserShot LBP-
1120
Принтер
14
Плоттер
HP Designjet 130
10
D-link DSL -2500U
Модем
1
D-Link DES-1016D
Коммутатор
3
Схема видеонаблюдения приведена на рисунке 1.4.
29
Технический
департамент
Генеральный
директор
Секретарь
Финансовый
отдел
Отдел ИТ
Отдел продаж
Служба
безопасности
Серверная
Служебное
помещение
C
C
C
C
C
C
камера
турникет

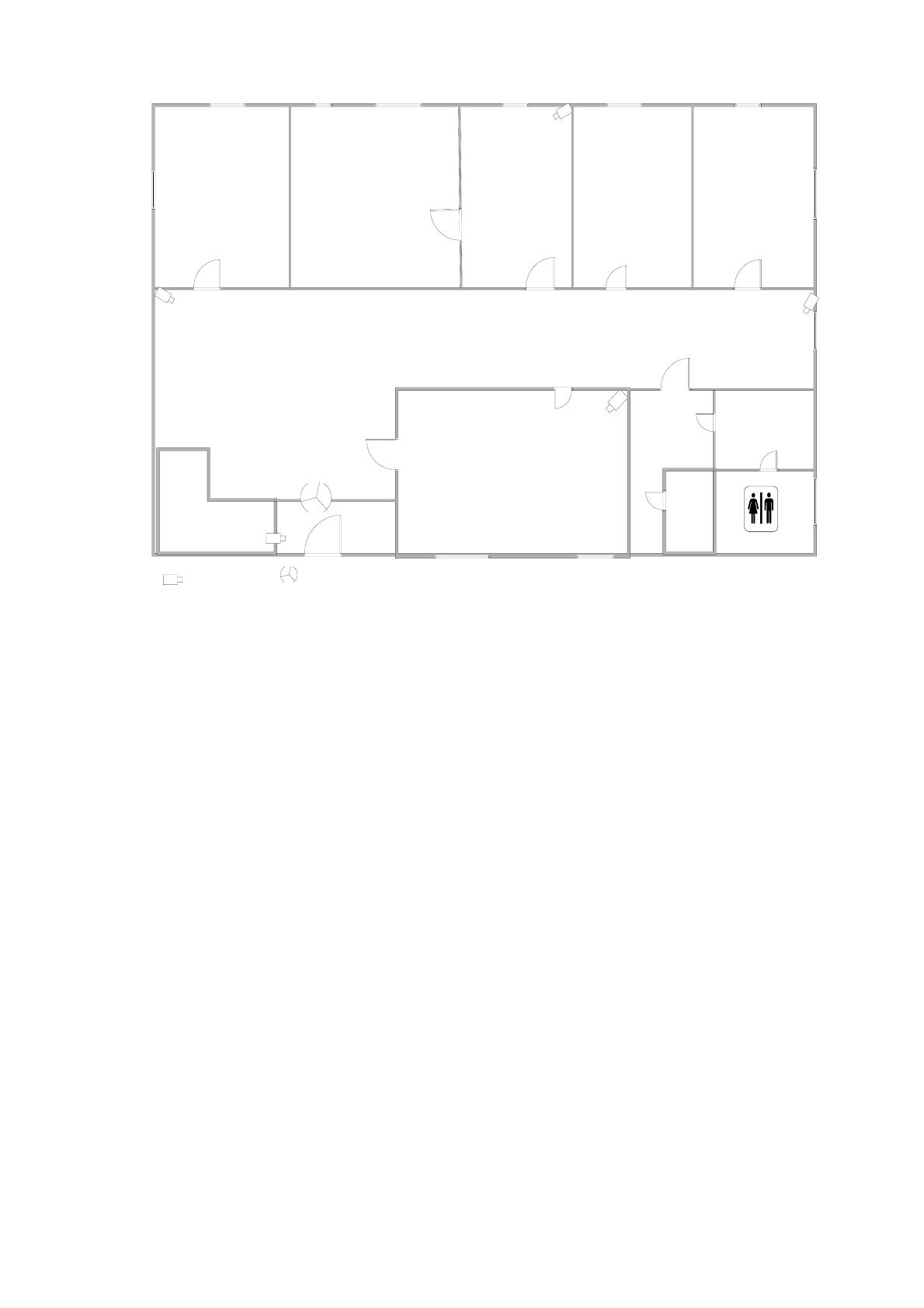

Рис.1.4. Схема установки видеокамер
В АО «Концерн Калашников» имеется и автоматизированная
информационная система, которая используется для обработки информации
содержащей персональные данные сотрудников и клиентов организации и других
данных. Информационная система организации обеспечивает автоматизацию
следующих процессов:
приём сотрудников на работу, назначение на должность;
ведение архива уволенных сотрудников;
ведение журналов по отпускам и больничным листам;
информацию о клиентской базе;
учёт выплат заработной платы;
учет данных об отпусках;
учет кадровых перемещений – перевод на другую должность;
учет квалификационных категорий сотрудников, прохождения курсов
повышения квалификации, сертификации;
учёт личных сведений сотрудников;
30
учёт сведений по всем исполняемым сотрудником должностям;
формирование заявок на оформление заказов и договоров;
формирование отчетных документов, приказов по штатному расписанию и
персоналу.
формирование отчётов;
формирование штатного расписания – регистрация подразделений и
должностей, формирование штата организации;
хранение и обработка данных по всем видам деятельности.
Функционально в ИС организации можно выделить три основные
категории:
1) 1С – Зарплата и кадры, Бухгалтерия;
2) Базы данных подразделений;
3) Файловые ресурсы.
Рассмотрим каждую категорию отдельно.
Обработка информации первой категории производится сотрудниками
департамента бухгалтерского учета. Объем данных порядка 500-1000 записей.
Режим обработки данных – многопользовательский, имеет место разграничение
прав доступа. АРМ сотрудников, которые обрабатывают информацию, находятся
в общей компьютерной сети. Доступ к необходимой информации производится
через терминальный сервер. Сервер базы данных расположен в отдельной
подсети. К нему необходимо применение межсетевого экрана не ниже 5 класса,
так как требования к защищенности сервера баз данных соответствуют
требованиям, предъявляемым к пятому классу защищенности МЭ, а именно:
необходимость обеспечивать фильтрацию на сетевом уровне, возможность
проведения идентификации и аутентификации администратора МЭ, регистрации
входа (выхода) администратора МЭ.
Обработка информации в Базах данных осуществляется сотрудниками всех
подразделений компании. Режим обработки данных – многопользовательский,
имеет место разграничение прав доступа. АРМ сотрудников, которые
обрабатывают информацию, находятся в общей компьютерной сети. Доступ к
необходимой информации производится через терминальный сервер. Сервер базы
данных расположен в отдельной подсети. К нему необходимо применение
31
межсетевого экрана не ниже 4 класса, так как требования к защищенности сервера
баз данных соответствуют требованиям, предъявляемым к пятому классу
защищенности МЭ: возможность обеспечения фильтрации пакетов служебных
протоколов, служащих для диагностики и управления работой сетевых устройств,
возможность обеспечения регистрации и учёта фильтруемых пакетов данных.
В категории Хранение данных на файловых ресурсах обработка
информации производится работниками всех подразделений компании. Режим
обработки информации – многопользовательский, имеет место разграничение
прав доступа. АРМ сотрудников, которые обрабатывают информацию, находятся
в общей компьютерной сети.
Относительно действующих законодательных актов вышеупомянутые
схемы обработки информации имеет некоторые нарушения, а именно:
АРМ, на которых ведётся работа с защищаемой информацией, подключены
к общей сети компании. При этом обрабатываемая информация не имеет
защиты на уровне рабочего места;
Доступ к информации имеют все сотрудники компании, у которых есть
возможность работы с информационной системой компании. Кроме этого,
не установлено нормативными документами перечня лиц, имеющих право
на обработку персональных данных;
Надзор за резервными копиями баз данных, которые в том числе содержат
и персональные данные, производится без заполнения соответствующего
журнала учета. Так же не производится ознакомления персонала компании
с фактами копирования ими персональных данных;
Сервер, на котором производится хранение файловых ресурсов,
расположен в общей компьютерной сети компании;
Файлы, которые содержат персональные данные, хранятся на сервере в
незашифрованном виде.
Подводя итог анализа нарушений обработки информации, можно отметить,
что имеющиеся нарушения информационной безопасности в компании
происходят, как правило, из-за имеющейся архитектуры информационной
системы общего назначения, в которой «попутно» ведется обработка
персональных данных.
