51

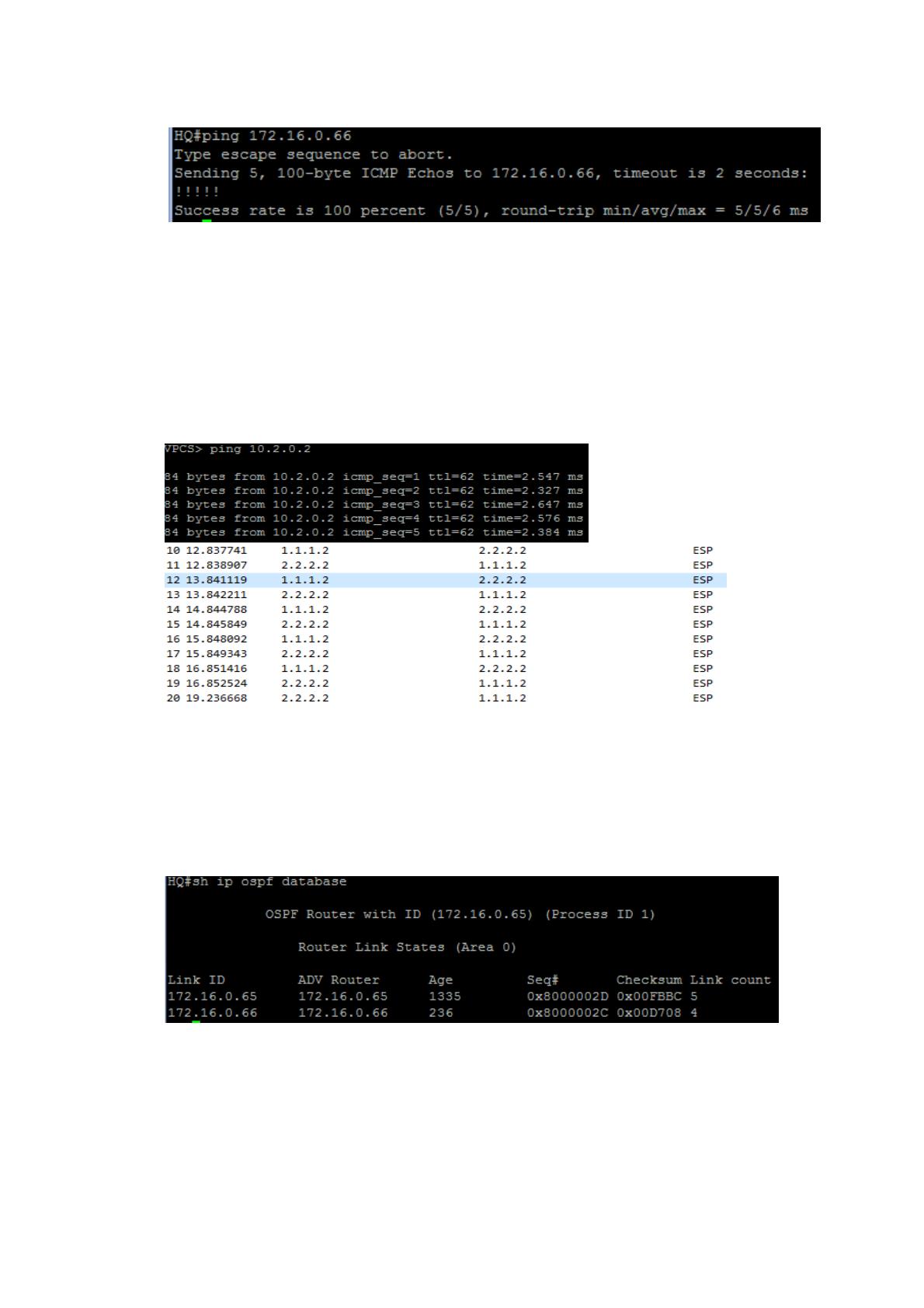

Проверяем ответ icmp GRE ip-адреса удаленного узла.
Рисунок 20. Результат проверки iсmp
Проверка IPSEC
Запускаем трафик к ip-адресу находящемуся за узлом в gre.
Перехватываем поток снифером, видим что трафик инкапсулируется
протоколом esp.
Рисунок 21. Результат проверки шифрования
Испытания OSPF
Просмотр состояния LSDB
Рисунок 22. Вывод LSDB
Проверка таблицы маршрутизации на предмет наличия маршрутов,
полученных OSPF
52

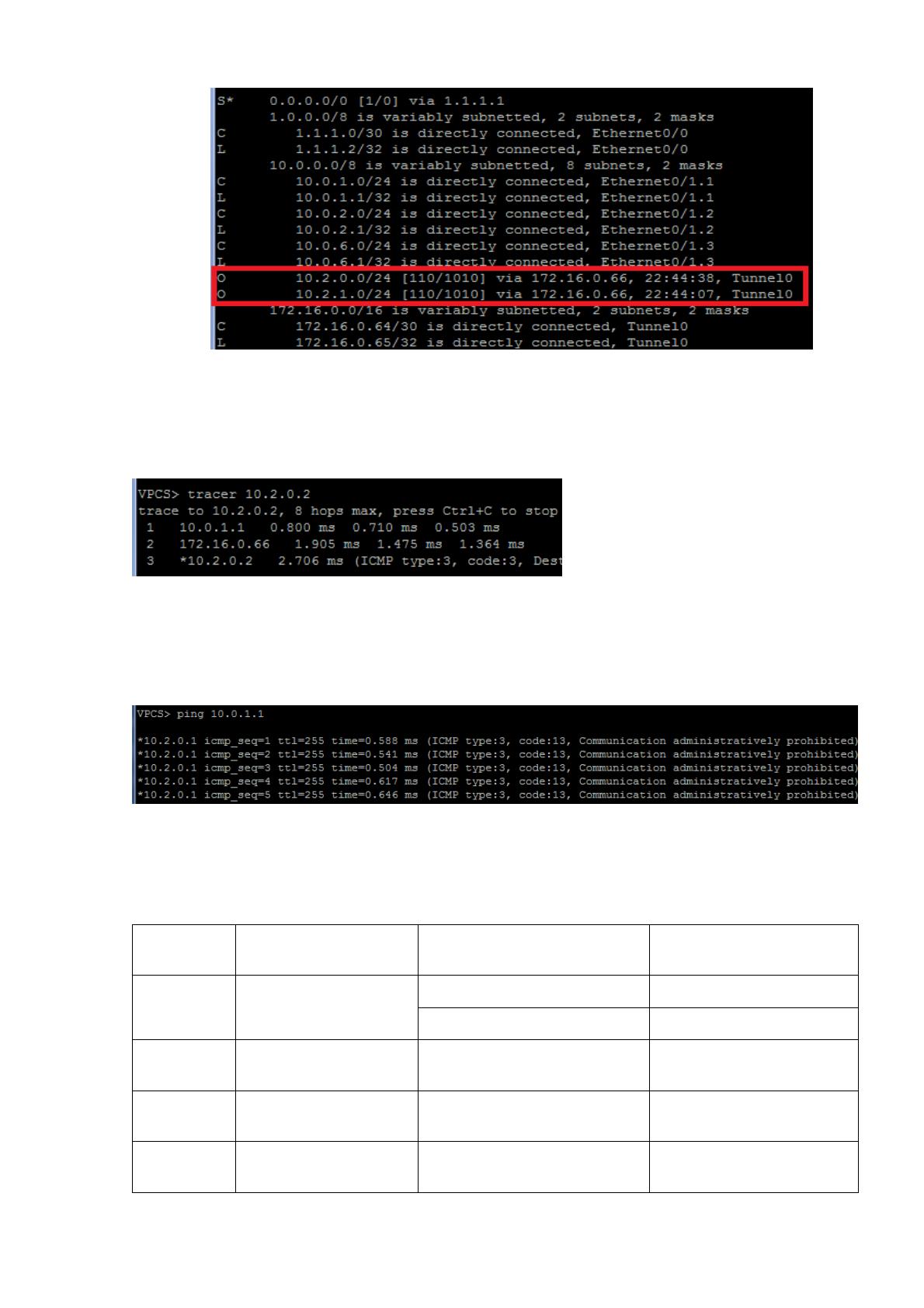

Рисунок 23. Таблица маршрутизации
Испытание движения трафика
Трассировка до ip-адреса в удаленной сети
Рисунок 24. Результат трассировки
Испытание FireWall (списки доступа)
Запускаем icmp до запрещенного ресурсы. Получаем ответ о запрете.
Рисунок 25. Результат icmp запрещённого ресурса
Таблица 14.
Результаты испытаний
№
проверки
Вид проверки Критериальный
параметр
Результат проверки
1
GRE/IPSEC
Состояние GRE - up up
Шифрование Трафик шифруется
2 OSPF Наличие маршрутов до
удаленных подсетей
Маршруты
присутствуют
3 Движение трафика Отправленный запрос
достигает удаленной сети
Достигает
4 FireWall (списки
доступа)
Запрещенные запросы
блокируются
Блокируется
53
В результате проведенных испытаний все тесты прошли успешно,
система продемонстрировала ожидаемое поведение.
Итог – система готова к включению.
54
3. Обоснование экономической эффективности проекта.
3.1. Выбор и обоснование методики расчёта экономической
эффективности.
Целью данного дипломного проекта является разработка мультисервисной
сети ООО «РКВ», которая в свою очередь является частью проекта по
географическому расширению компании. Проект включает в себя 6 новых
филиалов, ЦОД и уже готовые центральный офис и торговые точки.
В технико-экономическом обосновании проекта как и
в техническом
расчете, мы рассмотрим приобретение 6 маршрутизаторов для новых
филиалов. Технико-экономический расчет направлен на вычисление
показателей, характеризующих экономическую эффективность проектных
разработок по построению мультисервисной сети. Показатели развития и
производственно-финансовой деятельности любой сети электросвязи можно
разделить на следующие группы: качественные, количественные,
стоимостные, утвержденные и расчетные. При построении сетей связи
решающими показателями являются стоимостные, такие как:
расчет капитальных затрат;
расчет эксплуатационных расходов;
расчет прибыли;
расчет срока окупаемости капитальных вложений;
расчет эффективности инвестиций.
расчет капитальных затрат
Капитальные затраты складываются из затрат на приобретение
оборудования и его монтаж. Величина капитальных вложений в общем
случае имеет вид:
-
К
з.
= К
об.
+ К
м.н.
+ К
тр.
+ К
пр.
, где:
- К
об.
- стоимость оборудования;
- К
м.н.
- стоимость монтажных и настроечных работ;
- К
тр.
- транспортные расходы, связанные с доставкой оборудования, а
также стоимость тары и наценка;
- К
пр.
- стоимость проектно-изыскательских работ.
На приобретение активного сетевого оборудования для проектируемой
мультисервисной сети , планируется затратить: 500 000 рублей из них 350 000
на оборудование
Следующие затраты рассчитаем, пользуясь укрупненными показателями:
затраты на электропитающие устройства (ЭПУ) составили 20% от стоимости
55
всего оборудования, затраты на тару, наценку и транспортные расходы
составляют 4% от общей стоимости оборудования, монтажные и настроечные
работы составляют 15% от общей стоимости оборудования. Смета
вышеперечисленных затрат представлена в таблице 9.
Таблица 15
Наименование оборудования и затрат Стоимость в рублях
Активное сетевое оборудование 350 000
Оборудование ЭПУ 70 000
Монтажные и настроечные работы 52 500
Транспортные расходы, тара и наценка 14 000
Общие затраты на оборудование 486 500
Проектно-изыскательные работы
К проектно-изыскательским работам относятся все согласования (и
разрешения) с организациями и предприятиями, чьи интересы затрагивает
данный проект, а также изготовление документации. Затраты на эти работы
составляют 2% от стоимости оборудования
К
прFTTH
= 2%* К
об
=0.02 * 486 500 = 9730 руб.
Все полученные ранее расчеты, для удобства отобразим в таблице 10.
Таблица 16
3.2. Расчёт показателей экономической эффективности проекта
В связи с тем, что срок окупаемости для проектируемой мультисервисной
сети не может быть рассчитан, т.к. внедрение проекта в корпоративную сеть
не подразумевает получение доходов, то оценка экономической
эффективности может быть получена путем расчета затрат за год
эксплантации. При расчете будут учитываться следующие затраты
:
Покупка оборудования
Наименование затрат Сметная стоимость
Приобретение оборудования 486 500
Монтажно-настроечные работы 52 500
Транспортные расходы, тара и наценка 14 000
Проектно-изыскательские работы 9 730
Общие капитальные вложения 562 730
56
Транспортировка оборудования
Монтажно-настроечные работы
Оплата труда
Подключение и использование интернет канала
Электроэнергия
Таблица 17
Наименование показателей Сумма, руб
Затраты на приобретение оборудования 486 500
Монтажно-настроечные работы 52 500
Проектно-изыскательные работы 9 730
Годовой фонд оплаты труда 1 200 000
Интернет канал 43 200
Электроэнергия 26 360
Транспортные расходы, тара и наценка 14 000
Общие капитальные вложения 562 730
Годовые расходы 2 395 020
В заключении можно сказать, что точные показатели эффективности от
внедрения мультисервисной сети субъективны. Использования voip позволит
максимально снизить затраты на междугороднюю связь, видеонаблюдение
повысит эффективность персонала, что в свою очередь позволить
оптимизировать фонд оплаты труда. В целом же мультисервисная сеть
обеспечивает оперативную коммуникацию сотрудников во всех бизнес-
процессах ООО «РКВ», что очевидно
положительно скажется на прибыли
компании.
57
ЗАКЛЮЧЕНИЕ
В современном мире развитие информационных технологий очевидно, а
роль компьютерных сетей возросла от простой передачи данных до
предоставления широкого спектра различных услуг, таких как:
использование общих ресурсов;
ip-телефония;
видео.
Все это привело к усложнению сетевого оборудования. В зависимости от
структуры компьютерной сети становится сложнее процесс ее
управления. В
процессе администрирования необходимо учитывать целый ряд вопросов,
среди которых наиболее обособленным и важным является вопрос
бесперебойной работы корпоративной сети. При выполнении дипломной
работы были поставлены следующие задачи:
Провести анализ существующей инфраструктуры компании;
Провести анализ существующих решений;
Разработать схемы мультисервисной сети;
Выбрать оборудование для построения
сети;
Выбрать программное обеспечение для мониторинга;
Выполнить настройку ПО и оборудования;
Выполнить расчет экономической эффективности;
В первой главе выпускной квалификационной работы была дана
характеристика предприятия, что позволило сформировать представление о
структуре корпоративной сети. Был произведен аудит ИТ-инфраструктуры,
сформированы исходные данные для проектирования мультисервисной сети
компании. Проведен анализ
предложений на рынке программного
обеспечения и оборудования, с последующим обоснованием и выбором.
Во второй главе ВКР, на основании проведенного анализа, был разработан
план внедрения мультисервисной сети, с выбор и описанием жизненного
цикла. Так же рассмотрены возможные риски на всех этапах жизненного
цикла. В данной главе представлены меры по обеспечению информационной
безопасности, как административные, так и технические. Далее в главе была
разработана общая структура внедряемого решения, с последующим разбором
каждого ее элемента. Основным итогом главы стали разработка технических
и программных средств, а также их испытания. Так же был проведен расчет
электропитания.
58
В третей главе дипломной работы были определены затраты на освоение
системы, а также определены затраты на эксплуатацию
Результатом выполнения дипломной работы стала разработанная
мультисервисная сеть для филиальной корпоративной сети. Дипломная работа
содержит все необходимые примеры настроек для оборудования, пример
программного обеспечения для мониторинга и подходящее оборудования для
создания мультисервисной сети. Исходя
из этого можно считать, что цель
дипломной работы достигнута.
59
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ
1. Гулиян Г.Б., Нестеров И.А., Учебное пособие, «Основы организации
компьютерных сетей. Часть 2», Москва, 2008 г.
2. Балдин, К.В. Информационные системы в экономике : учебник / К.В.
Балдин, В.Б. Уткин. – 8-е изд., стер. – Москва : Дашков и К°, 2019. – 395 с. :
ил.
3. Грекул, В.И. Методические основы управления ИТ
-проектами :
учебник / В.И. Грекул, Н.Л. Коровкина, Ю.В. Куприянов. – Москва :
Интернет-Университет Информационных Технологий (ИНТУИТ) : Бином.
Лаборатория знаний, 2010. – 392 с. : ил., табл., схем. – (Основы
информационных технологий).
4. Басыня, Е.А. Системное администрирование и информационная
безопасность : учебное пособие : [16+] / Е.А. Басыня ; Новосибирский
государственный технический университет. – Новосибирск : Новосибирский
государственный технический университет, 2018. – 79
с. : ил
5. Басыня, Е.А. Системное администрирование и информационная
безопасность : учебное пособие : [16+] / Е.А. Басыня ; Новосибирский
государственный технический университет. – Новосибирск : Новосибирский
государственный технический университет, 2018. – 79 с. : ил
6. Implementing Cisco IP Telephony and Video, Part 1 (CIPTV1) Foundation
Learning Guide (CCNP Collaboration Exam 300-070 CIPTV1), 3rd Edition
Implementing Cisco IP Telephony and Video, Part 1 (CIPTV1) Foundation
Learning Guide (CCNP Collaboration Exam 300-070 CIPTV1), 3rd Edition By
Akhil Behl, Berni Gardiner, Joshua Samuel Finke Published Sep 29, 2016 by
Cisco Press
7. CCNP Enterprise: Core Networking (ENCOR) v8 Lab Manual, 2nd Edition
By Cisco Networking Academy Published Aug 18, 2020 by Cisco Press
8. CCNA Routing and Switching 200-125 Official Cert Guide Library By
Wendell Odom Published Jul 26, 2016 by Cisco Press
9. Грекул, В.И. Методические основы управления ИТ-проектами :
учебник /
В.И. Грекул, Н.Л. Коровкина, Ю.В. Куприянов. – Москва :
Интернет-Университет Информационных Технологий (ИНТУИТ) : Бином.
Лаборатория знаний, 2010. – 392 с. : ил., табл., схем. – (Основы
информационных технологий).
10. Грекул, В.И. Управление внедрением информационных систем :
учебник / В.И. Грекул, Г.Н. Денищенко, Н.Л. Коровкина. – Москва :
Интернет-Университет Информационных Технологий (ИНТУИТ) : Бином.
Лаборатория
знаний, 2008. – 224 с. – (Основы информационных технологий).
11. Щербаков, А. Современная компьютерная безопасность.
Теоретические основы. Практические аспекты : учебное пособие / А.
Щербаков. – Москва : Книжный мир, 2009. – 352 с. – (Высшая школа).
60
12. Галатенко, В. А. Основы информационной безопасности / В. А.
Галатенко. — Москва : Интер
нет-Университет Информационных Технологий
(ИНТУИТ), 2016. — 266 c. — ISBN 978-5-94774-821-5. — Текст :
электронный // Электронно-библиотечная система IPR BOOKS : [сайт]. —
URL: http://www.iprbookshop.ru/52209.html (дата обращения: 14.06.2020).
13. Грекул, В. И. Управление внедрением информационных систем
:
учебник / В. И. Гр
екул, Г. Н. Денищенко, Н. Л. Коровкина. — Москва,
Саратов : Интернет-Университет Информационных Технологий (ИНТУИТ),
Вузовское образование, 2017. — 224 c. — ISBN 978-5-4487-0148-1. — Текст :
электронный // Электронно-библиотечная сист
ема IPR BOOKS : [сайт]. —
URL: http://www.iprbookshop.ru/72342.html (дата обращения: 14.06.2020).
14. Золотарёв, О. В. Технология внедрения корпоративных
информационных систем : методические указания к лабораторным работам /
О. В. Золотарёв. — Москва : Российский новый университет, 2013. — 40 c. —
ISBN 2227-8397. — Текст : электронный // Электронно-библиотечная
система IPR BOOKS : [сайт]. — URL: http://www.iprbookshop.ru/21325.html
(дата обращения: 14.06.2020).
15. Прохорова, О.В. Информационная безопасность и защита
информации : учебник / О.В. Прохорова ; Министерство о
бразования и науки
РФ, Федеральное государственное бюджетное образовательное учреждение
высшего профессионального образования «Самарский государственный
архитектурно-строительный университет». – Самара : Самарский
государственный архитектурно-строительный университет, 2014. – 113 с. :
табл., схем., ил
16. ГОСТ Р ИСО/МЭК 15288-2005 Информационная технология
.
Сист
емная инженерия. Процессы жизненного цикла систем
17. ГОСТ 34.603-92 Виды испытаний авто
матизированных систем
18. Специализированный сайт по тематике информационной
безопасности http://all-ib.ru/
19. Федеральное агентство по техническому регулированию и
метрологии (Росстандарт) http://www.gost.ru
20. Университетская библиотека онлайн http://biblioclub.ru
21. Специализированный сайт по тематике информационных систем
и сетей http://www.citforum.ru
22. Официальный сайт сетевой академии Cisco http://netacad.net
23. Официальный интернет-портал базы данных правовой
информации http://pravo.gov.ru
24. Портал Единое окно доступа к образовательным ресурсам
http://window.edu.ru
25. Компьютерная справочная правовая система «КонсультантПлюс»
http://www.consultant.ru
