2) Промежуточные устройства. Это устройства, которые соединяют
оконечные узлы между собой. Сюда можно отнести маршрутизаторы,
концентраторы, коммутаторы, точки доступа Wi-Fi, модемы.
3) Сетевые среды. Это та среда, в которой происходит непосредственная
передача данных. Сюда можно отнести кабели, сетевые карточки, различного
рода коннекторы, воздушная среда передачи. По медному кабелю передача
данных осуществляется при помощи электрических сигналов. При помощи
световых импульсов идет сигнал по оптоволоконному кабелю. При помощи
радиоволн осуществляется передача на беспроводных устройствах.

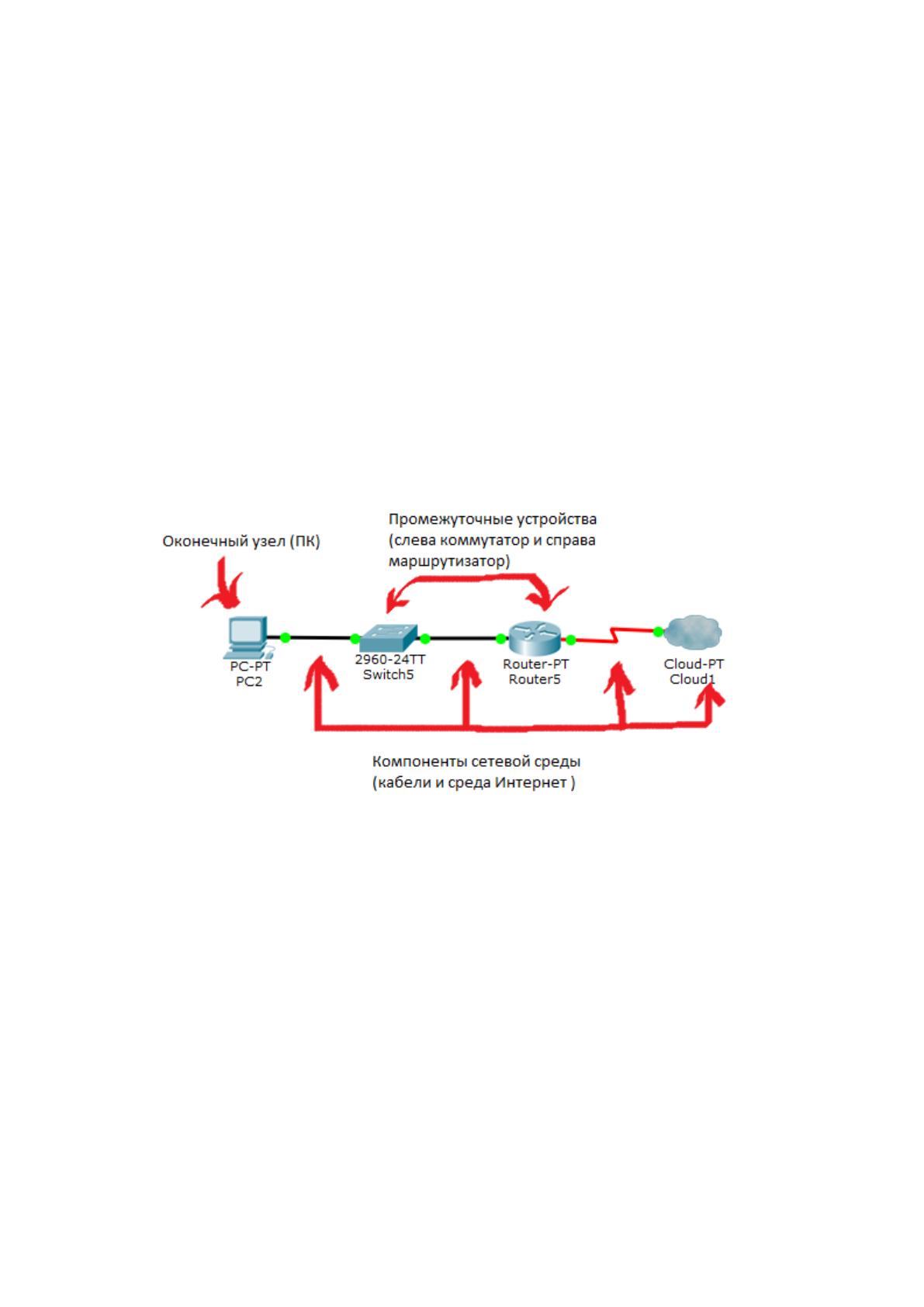

Рассмотрим все это на рисунке (рис.6).
Рис.6.
Для чего нам нужны сети? Вариантов много:
1) Приложения: При помощи приложений можно назначать ресурсам общий
доступ для совместного использования, пересылать различные данные от
устройства к устройству.
2) Сетевые ресурсы: По сетевым камерам можно просматривать охраняемые
или изучаемые объекты, находясь далеко от них, на сетевые принтера,
используемые совместно в офисе или дома, печатать, сканировать документы.
13
3) Хранилище: Для использования данных в общих целях приобретается
сервер-хранилище или используются выделенный сервер или рабочая
станция, подключенные к сети, на которых создается файл-хранилище,
доступное для всех пользователей в качестве использования данных.
Пользователи копируют на общий ресурс свои рабочие документы (картинки,
видео, файлы) и открывают общий доступ к ним для других пользователей.
Пример — это google-диск, яндекс-диск и прочие подобные сервисы.
4) Резервное копирование: Для резервного восстановления данных обычно в
средних и крупных компаниях используют сервер-хранилище. На этот сервер-
хранилище все пользователи копируют свои рабочие файлы на случай
восстановления данных из резервной копии. Это нужно для возможного
восстановления данных, если оригинал повредился или удалился. Способов
копирования большое количество: автоматическое, ручное, с
предварительным сжатием, кодированием и так далее.
5) VoIP: Поскольку IP -телефония дешевле и проще аналоговой телефонии,.
применяется она сейчас повсеместно. С каждым годом вытесняет аналоговую.
Работает по протоколу IP.
Теперь давайте разберем приложения. Ведь именно с приложениями чаще
всего многие работают. Поэтому разберем их более детально.
1) Загрузчики. Данный вид приложений не требует прямого человеческого
вмешательства. Достаточно указать место, куда и что сохранить и действо
само начнется и закончится. Это файловые менеджеры, работающие по
протоколу FTP, TFTP. К этой категории можно отнести резервное
копирование, которое автоматически делает копию на сервер-хранилище
каждую ночь. Так же встроенные или сторонние программы и утилиты,
которые выполняют определенные действия (копирование и скачивание) по
расписанию (ночью).
2) Интерактивные приложения. Приложения, при помощи которых можно
осуществить интерактивный обмен. Например, модель «человек-человек».
14
При помощи интерактивных приложений, когда несколько человек общаются
между собой или ведут общую работу.
Сюда можно отнести: Viber, WatsApp, форумы, на которых эксперты
оказывают помощь людям при решении определенных вопросов, электронная
почта. Или модель «человек-машина». При этой модели человек общается
непосредственно с компьютером. Сюда можно отнести удаленную настройка
базы (1С:Бухгалтерия, 1С:Предприятие), настройка конфигурации сетевого
устройства. В отличие от загрузчиков, здесь важно постоянное присутствие и
вмешательство человека. Как минимум один человек выступает инициатором.
В отличие от приложений-загрузчиков пропускная способность более
чувствительна к задержкам. Например, при удаленной конфигурации сетевого
устройства, будет тяжело его настраивать, если отклик от команды будет в 30
секунд.
3) Приложения в реальном времени. Это приложения, которые позволяют
передавать информацию в реальном времени. К этой группе относится IP-
телефония, видеоконференции, системы потокового вещания. Они же
являются самыми чувствительными к задержкам и пропускной способности
приложения. В среднем, задержка не должна превышать 300 мс. К данной
категории можно отнести Lync, Skype, Viber, WatsApp (когда совершаем
звонок).
Теперь поговорим о такой важной вещи, как топология. Она делится на 2
большие категории: физическая и логическая. Очень важно понимать их
разницу.
Физическая топология — это то, как наша сеть выглядит. Какие сетевые
промежуточные устройства используются и где они стоят, где находятся узлы,
какие сетевые кабели используются, как и по какой трассе они протянуты и в
какой порт включены.
15
Логическая топология — это каким путем будут идти пакеты в нашей
физической топологии. То есть логическая — это через какие устройства
будут проходить пакеты, а физическая — это как мы расположили устройства.
Теперь посмотрим и разберем виды топологии:

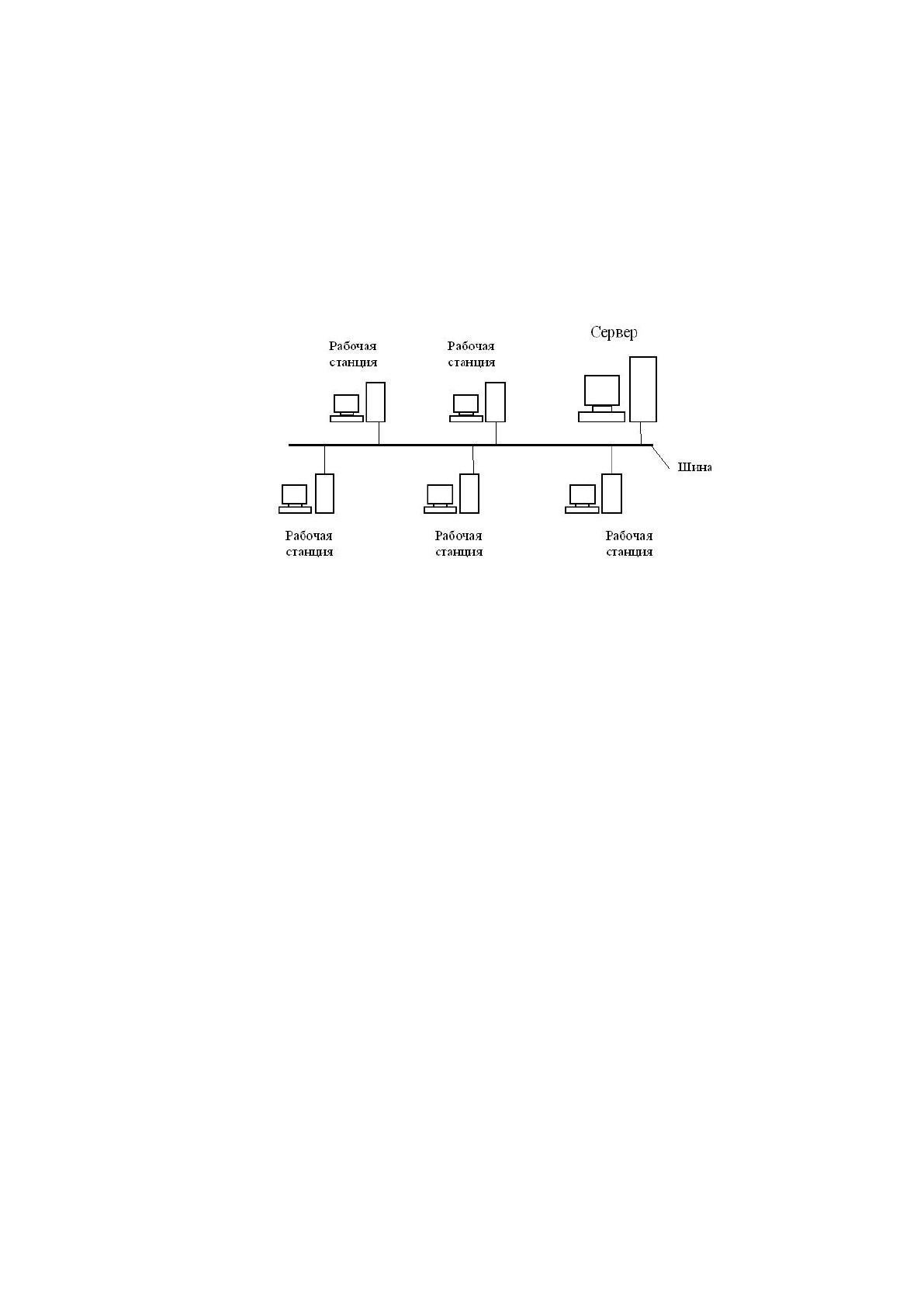

1) Топология с общей шиной (англ. Bus Topology) (рисунок 7)
Рис.7. Топология сети с общей шиной
Суть первой физической топологии состояла в том, что к одному длинному
кабелю подсоединяли все устройства и организовывали локальную сеть. На
концах кабеля ставились заглушки - терминаторы. Обычно использовалось
сопротивление на 50 Ом, которое предназначалось для того, чтобы сигнал не
отражался в кабеле. Преимущество ее было только в простоте и
экономичности установки. Была крайне не устойчивой с точки зрения
работоспособности. Вся сеть оставалась парализованной, если где-то в кабеле
происходил разрыв, до замены кабеля или устранения разрыва оконечки
кабеля. Использовался в основном коаксиальный кабель.

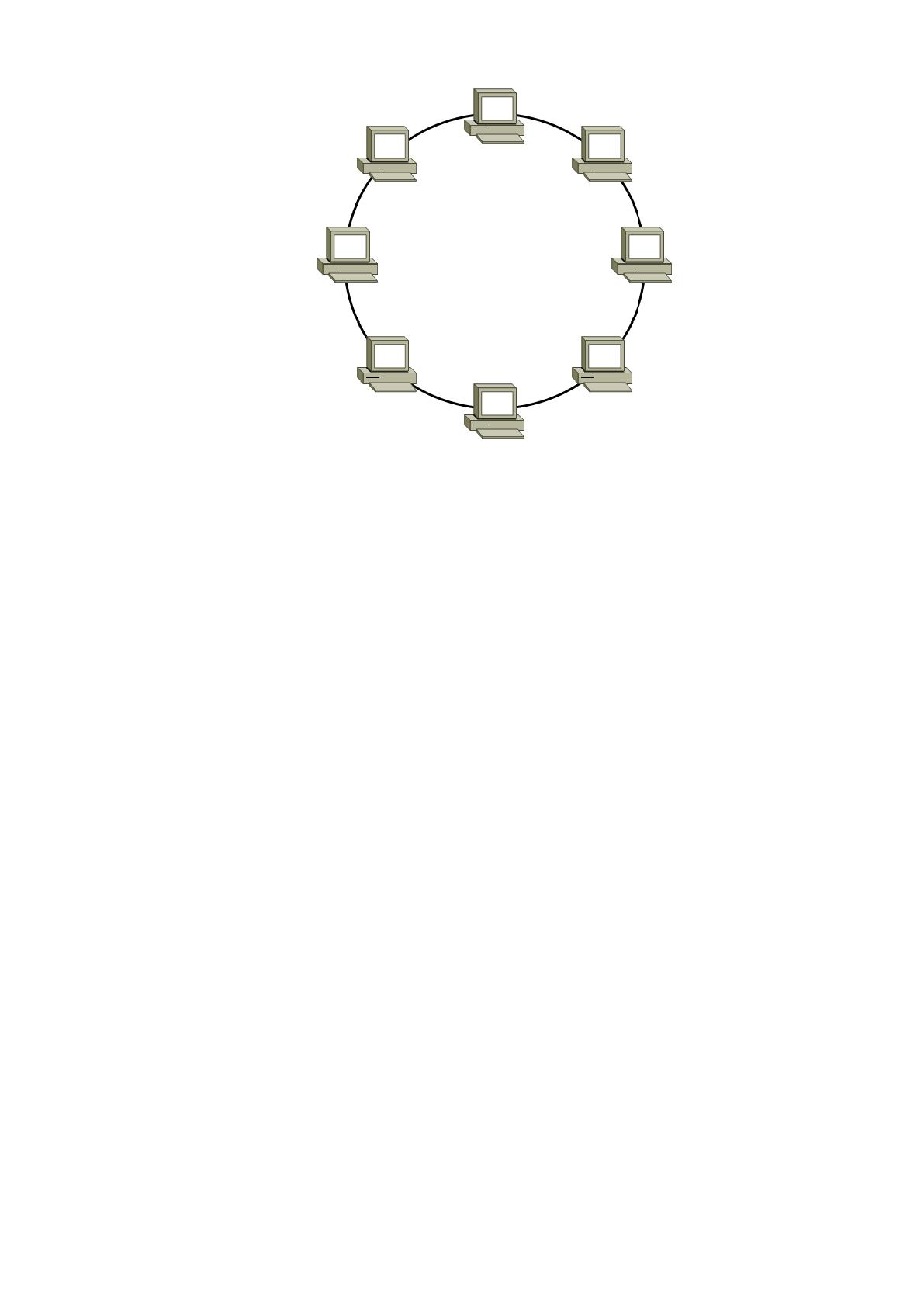

2) Кольцевая топология (англ. Ring Topology) (рисунок 8)
16
Рис. 8. Кольцевая топология сети
В данной топологии каждое устройство подключается к 2-ум соседним.
Создавая, таким образом, кольцо. Здесь логика такова, что с одного конца
компьютер только принимает, а с другого только отправляет. То есть,
получается передача по кольцу и следующий компьютер играет роль
ретранслятора сигнала. За счет этого нужда в терминаторах отпала.
Соответственно, если где-то кабель повреждался, кольцо размыкалось и сеть
становилась не работоспособной. Для повышения отказоустойчивости,
применяют двойное кольцо, то есть в каждое устройство приходит два кабеля,
а не один. Соответственно, при отказе одного кабеля, остается работать
резервный.

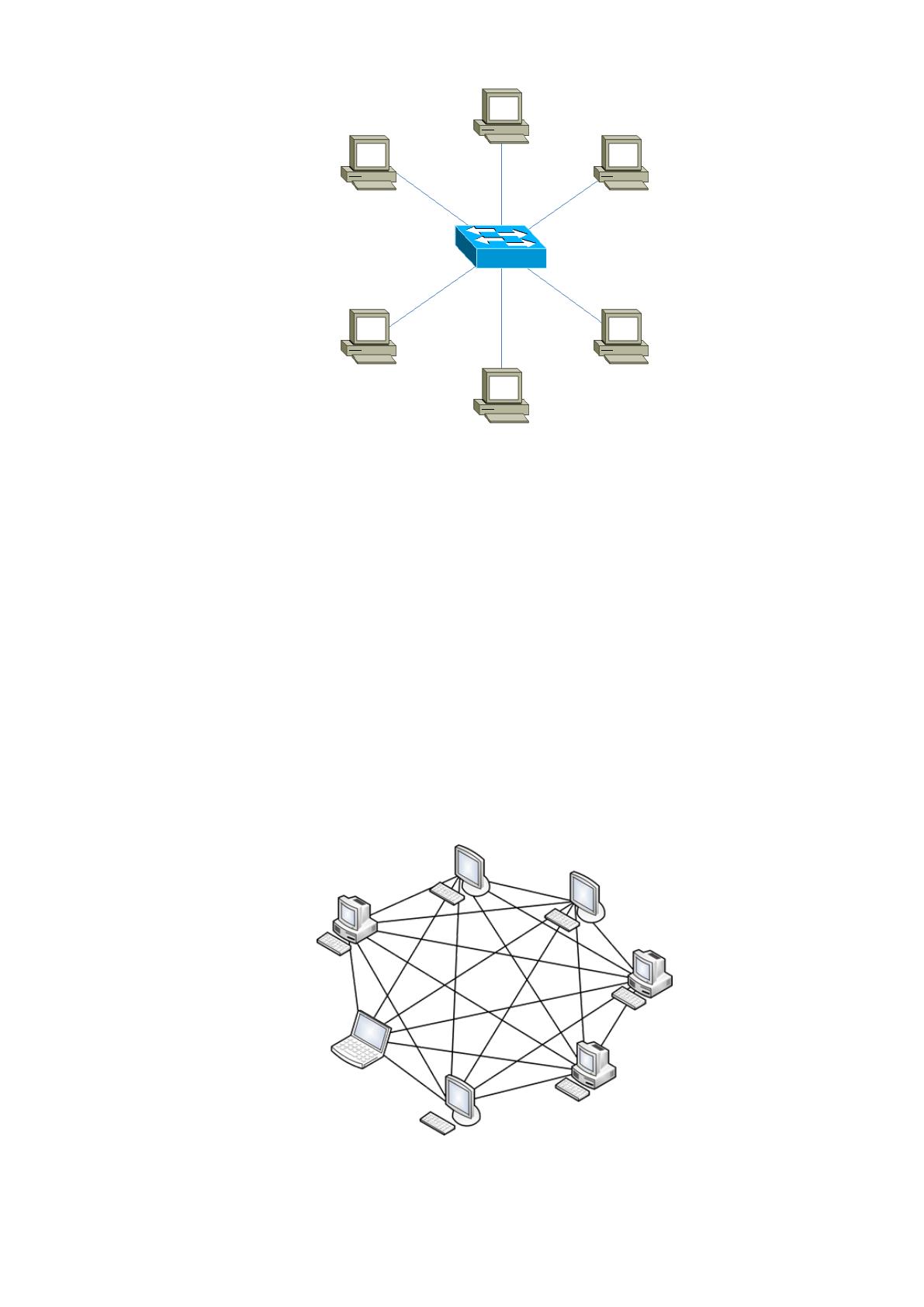

3) Топология звезда (англ. Star Topology) (рисунок 9)
17
Рис.9 Топология сети «звезда»
Все устройства подключаются к узлу, который уже является ретранслятором.
В наше время данная схема наиболее часто применяется в локальных сетях,
когда к одному маршрутизатору подключаются несколько устройств
(компьютеров, принтеров и т.д.), и он является посредником в передаче. Здесь
отказоустойчивость значительно выше, чем в предыдущих двух. При обрыве,
какого-либо кабеля, выпадает из сети только одно устройство. Все остальные
продолжают спокойно работать. Однако если откажет центральное звено, сеть
станет неработоспособной. Необходимо иметь резервный коммутатор.
4)Полносвязная топология (англ. Full-Mesh Topology) (рисунок 10)
Рис.10 Полносвязная топология сети
18
Все устройства связаны напрямую друг с другом. То есть с каждого на каждый.
Данная модель является, пожалуй, самой отказоустойчивой, так как не зависит
от других. Но строить сети на такой модели сложно и дорого. Так как в сети,
в которой минимум 500 компьютеров, придется подключать 500 линий на
каждый компьютер.

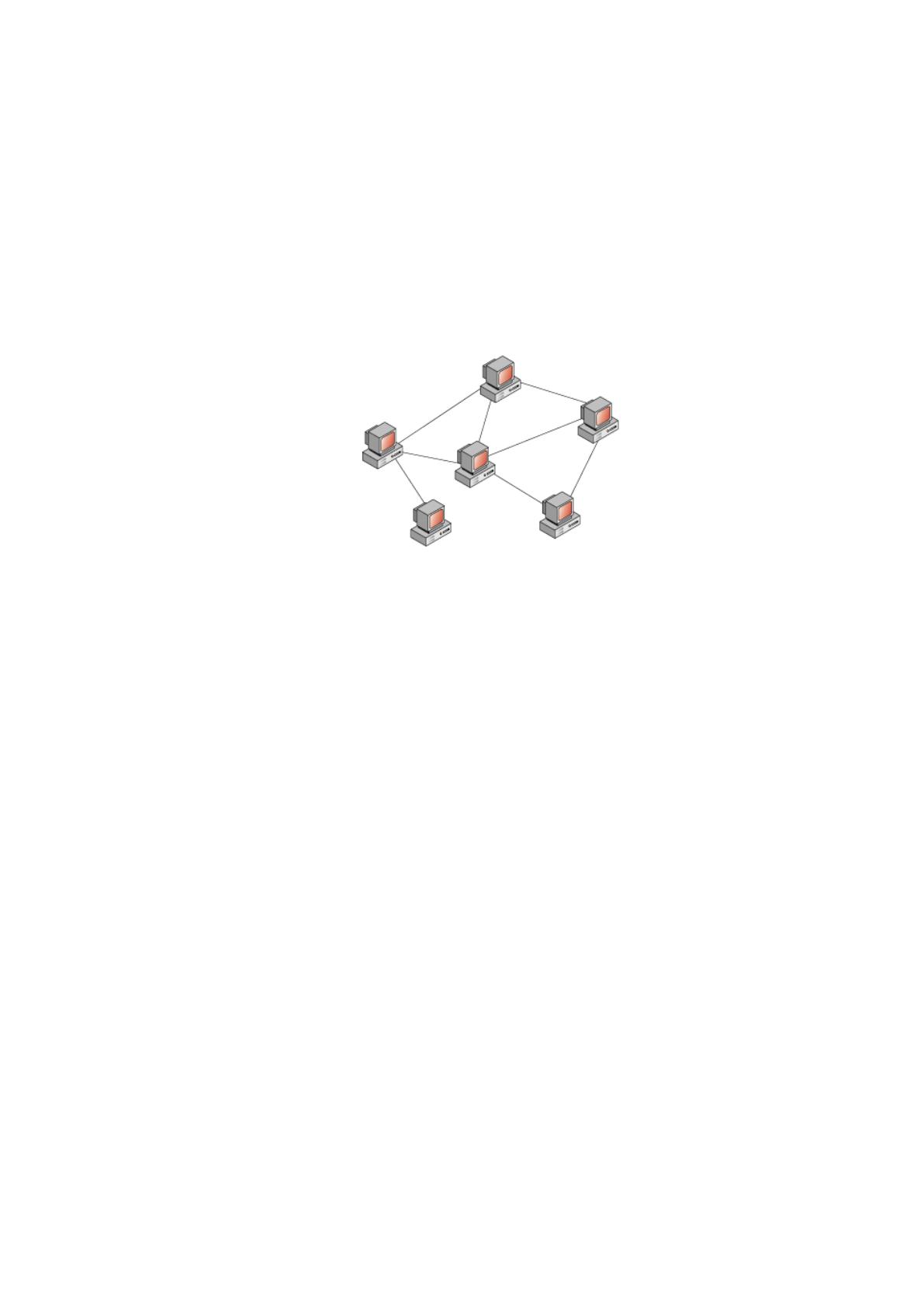

5)Неполносвязная топология (англ. Partial-Mesh Topology) (рисунок 11)
Рис.11 Неполносвязная топология сети
Как правило, вариантов ее несколько. Она похожа по строению на
полносвязную топологию. Однако соединение построено не с каждого на
каждый, а через дополнительные узлы. Приведу пример из домашней сети.
Когда вы из дома подключаетесь к сети Интернет, у вас нет прямого кабеля до
всех узлов, и вы отправляете данные своему провайдеру, а он уже знает куда
эти данные нужно отправить.

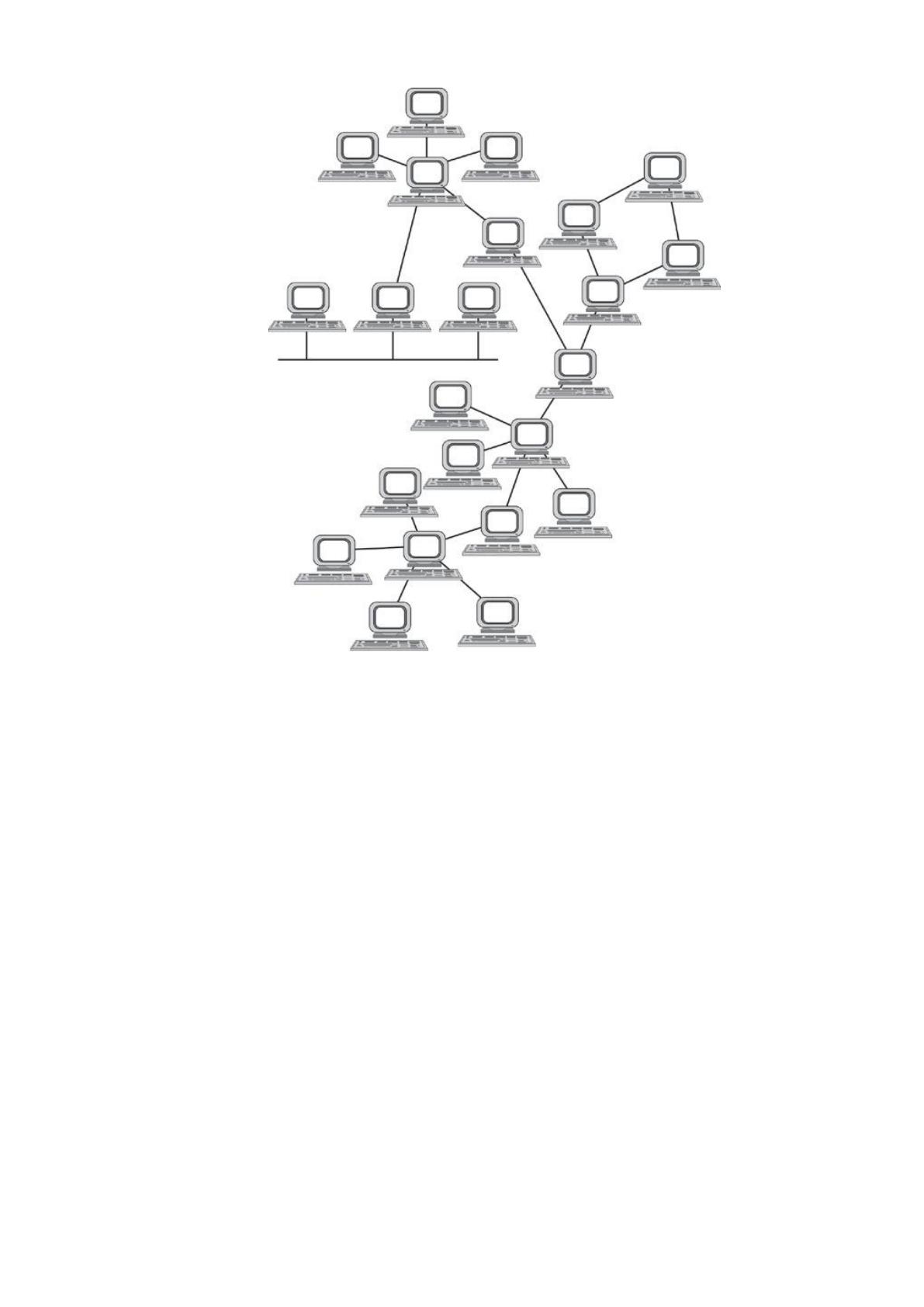

6) Смешанная топология (англ. Hybrid Topology) (рисунок 12)
19
Рис.12 Смешанная топология сети
Одна из самых отказоустойчивых топологий, так как если у двух площадок
произойдет обрыв, то парализована будет связь только между ними, а все
остальные объединенные площадки будут работать безотказно. На
сегодняшний день, данная топология используется во всех средних и крупных
компаниях. Самая популярная топология, которая объединила все топологии
выше в себя. Представляет собой древовидную структуру, которая объединяет
все топологии.

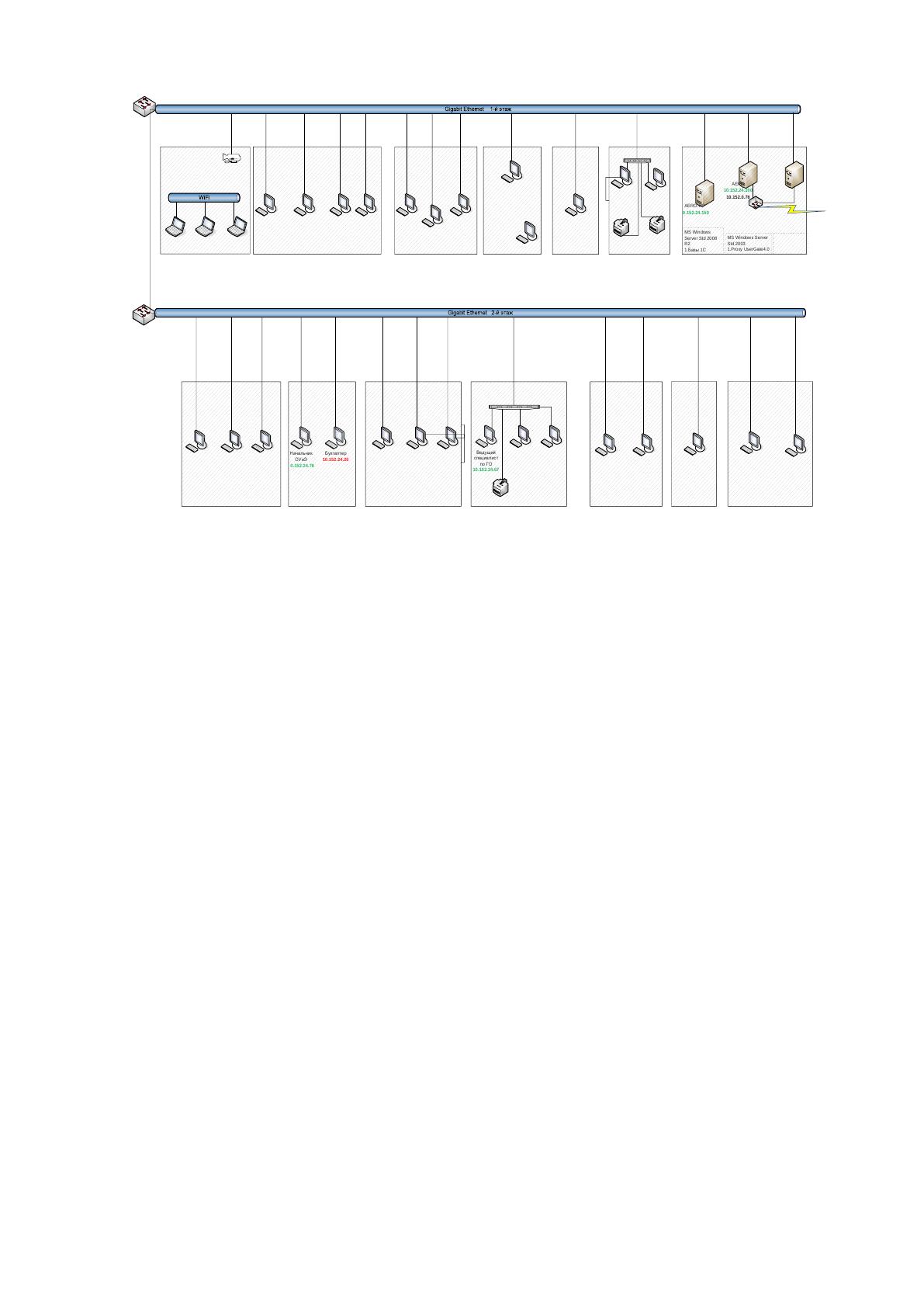

Привожу примет топологии сети нашего предприятия (рисунок 13).
20
Класс СДО ВПС ОКПомощник НЦ по БиРТехотделОтдел ОХОиТ
ЦКС
АСУАУП
КДП
Служба движения
Начальник
ОУиЭ
10.152.24.76
ДСП
Ведущий
специалист
по ГО
10.152.24.67
Техник
По док-ц ии
10.152.24.32
Бухгалте р
10.152.24.26
Вед.сп-ст
по персон алу
10.152.24.49
MS Windows
Server Std 2008
R2
1.Базы 1С
Начальник
Центра
10.152.24.16
Зам.нач.центра-
начальник
СЭРТОС
10.152.24.89
Делопроизво-
Дитель
10.152.24.29
Начальник СД
10.152.24.15
Инструктор
Тренажера
10.152.24.35
инженер
р/н,р/л и связи
10.152.24.173
Помощник
начальника
НЦ по БиР
10.152.24.94
Инженер
по док-ции
10.152.24.7
Механик
10.152.24.6
Начальник
ОХОиТ
10.152.24.68
Ведущий инженер
по надзору
за строительством
10.152.24.44
Кладовщик
10.152.24.24
Старший
Телеграфист
10.152.24.3
СДО 1
10.152.24.91
СДО 2
10.152.24.92
СДО 3
10.152.24.93
Диспетчер-
Инструктор
10.152.24.34
Специалист
10.152.24.96
Коммутатор
D-link 1024
Коммутатор
D-link 1024
AERO
10.152.24.200
10.152.0.76
AERO-HP
10.152.24.150
MS Windows Server
Std 2003
1.Proxy UserGate4.0
Ведущий
инжен ер
р/н,р/л и связи
10.152.24.77
Бухгалтерия
КРОСС
Инженер
По р/н, р/л и связи
10.152.24.25
Маршрутизатор
QBR-2041ww
10.152.0.1
ИНТЕРНЕТ
4Мбит/с
Провайдер - РОСТЕЛЕКОМ
Специалист
по охране
труда
10.152.24.17
Сп-ст по корп.
соц.пол-ке
10.152.24.53
10.152.24.84
10.152.24.85
AERO2
10.152.24.100
10.152.0.10
MS Windows 7
1. Proxy
UserGate 6.0
ВКС
10.152.24.121
Ведущий
специалист
по ПБ
10.152.24.87
Инженер-
Энергетик
10.152.24.69
10.152.24.120
Вед.сист.
Инженер
10.152.24.73
Рис.13
1.2 OC Windows Server 2012
Операционная система Windows Server 2012 (рабочее название —
Whistler Server, внутренняя версия — Windows NT 5.2) —операционная
система семейства Windows NT от компании Microsoft, предназначенная для
работы на серверных платформах. Дата выпуска 24.04.2012 года.
На тот момент операционная система Windows Server 2012 являлась
новой версией ОС Windows 2000 Server и серверным вариантом операционной
системы Windows XP. Изначально Microsoft планировала назвать этот продукт
«Windows .NET Server» с целью продвижения своей новой платформы
Microsoft .NET. Однако впоследствии это название было оставлено, чтобы не
вызвать неверное представление о продукте .NET на рынке программного
обеспечения.
Новые функции системы
Операционная система Windows Server 2012 как правило преумножает
возможности, установленные в предшествующей версии системы — ОС
21
Windows 2000 Server. Ниже приведены некоторые из наиболее веских отличий
по сравнению с Windows 2000 Server.
Улучшения Active Directory
ОС Windows Server 2012 включает в себя следующие улучшения для
Active Directory — службы каталогов, впервые появившейся в Windows 2000:
После развёртывания домена есть возможность
переименования домена Active Directory.
Упрощение изменения схемы Active Directory (отключения
атрибутов и классов).
Для управления каталогом улучшена пользовательская
оболочка (теперь возможно, например, перемещать объекты путём их
перетаскивания и одновременно изменять свойства нескольких
объектов).
Средства управления групповой политикой улучшены,
включая программу Group Policy Management Console.
Поддержка .NET
ОС Windows Server 2012 — первая из операционных систем Microsoft,
которая поставляется с предустановленной оболочкой .NET Framework. Это
позволяет системе выступать в роли сервера приложений без установки
какого-либо дополнительного программного обеспечения для платформы
Microsoft .NET.
Безопасность
Как заявила корпорация Microsoft, в ОС Windows Server 2012
безопасности системы было уделено большое внимание. Система теперь
устанавливается без каких-либо дополнительных служб в максимально
ограниченном виде, что уменьшает поверхность атаки. В комплектацию
Windows Server 2012 включён программный межсетевой экран Internet
Connection Firewall. Так же к системе был выпущен пакет обновления,
