ВВЕДЕНИЕ
На сегодняшний день в нашей стране все большую актуальность
приобретает проблема сбережения энергетических ресурсов. Особенно это
касается тепловой энергии в жилищно-коммунальной сфере. Самая большая
статья расходов в платежах за коммунальные услуги – плата за отопление и
горячее водоснабжение, составляющая в них около 60 %. В связи с этим,
особенно актуальной является задача повышения эффективности работы
систем отопления и водоснабжения здания. Одно из перспективных решений
данной проблемы – установка приборов учета и внедрение
автоматизированных систем регулирования, исключающие необоснованный
перерасход тепловой энергии.
Целью работы является разработка проекта систем отопления и
вентиляции восемнадцатиэтажного, шести подъездного жилого дома,
расположенного в ЖК Цветы г. Дзержинска. Для достижения цели работы
необходимо решить ряд задач:
1) Рассмотреть технологии и нормативные документы, применяемые
при проектировании систем отопления и вентиляции жилых домов.
2) Разработать технические требования на проектируемые системы.
3) Провести расчет и выбор системы отопления.
4) Провести выбор оборудования и материалов.
5) Рассмотреть безопасность и экологичность проекта.
8
ГЛАВА 1. АНАЛИЗ ИСХОДНЫХ ДАННЫХ И НОРМАТИВНЫХ
ДОКУМЕНТОВ
1.1. Анализ объекта строительства
Здание представляет собой шести подъездный восемнадцатиэтажный
жилой дом, состоящий из четырёх блок-секций. В доме 499 квартиры и 2
встроенных магазина в торцах. На типовом этаже подъезда секций I и IV - по
4 квартиры, из них 3 двухкомнатных, и 1 трёхкомнатная. В угловом подъезде
секции III на типовом этаже - 6 квартир, из них 3 однокомнатных, 1
двухкомнатная и 2 трёхкомнатных. На типовом этаже подъезда секций II и в
соседнем подъезде секции Ш - по 5 квартир, из них 3 однокомнатных, 1
двухкомнатная и 1 трёхкомнатная. Квартиры в доме различного уровня
комфортности. Высота помещений 2-18 этажей -2,55 м. Площади
однокомнатных квартир от 37,9 м2 до 53,8 м2, двухкомнатных - от 57,8 м2 до
73,3 м2, трёхкомнатных - от 87,5 м2 до 101,5 м2. Площади кухонь в рядовых
секциях от 10,8 м2 до 12,2 м2, в угловом подъезде до 16,5 м2.
Здание имеет Г-образную конфигурацию в плане, габаритами 102,45 х
75,55 м в осях. Ширина секций - 15,4 м в осях. Конфигурация продиктована
градостроительными условиями, требованиями энергосбережения, экономики
и нормируемой инсоляцией.
Здание состоит из шести пожарных отсеков (поподъездно). Секции I, II
- одно подъездные, Секции III, IV - двух подъездные. Секции I, II и IV имеют
компактный план прямоугольной конфигурации c консольно -выступающими
остеклёнными балконами, начиная со второго этажа. Секция III – угловая,
рисунок 1.
9
Рисунок 1 – Внешний вид дома (модель)
Лестнично-лифтовые узлы расположены на северном и западном
фасадах.
В угловом подъезде секции Ш лестничная клетка выходит на восточный
фасад, а лифтовой узел находится в центральной части секции во внутреннем
углу здания. Однокомнатные квартиры и инсолируемые комнаты
двухкомнатных и трёхкомнатных квартир ориентированы на юг или восток.
Двух и трёхкомнатные квартиры ориентированы на две стороны горизонта,
что обеспечивает сквозное или угловое проветривание.
Машинные помещения лифтов, находящееся на кровле, придают зданию
силуэт.
Здание имеет техподполье с отдельным выходом, окнами дымоудаления
и окнами-продухами. Индивидуальные тепловые пункты, электрощитовые и
10
водопроводные насосные станции с противопожарными насосами имеют
отдельные входы.
На каждом этаже, начиная со второго, запроектировано от 4 до 6
квартир, выходящих на лестничную клетку типа Н1, рисунок 2. В доме
запроектированы пассажирские лифты грузоподъемностью 1 000 и 400 кг.

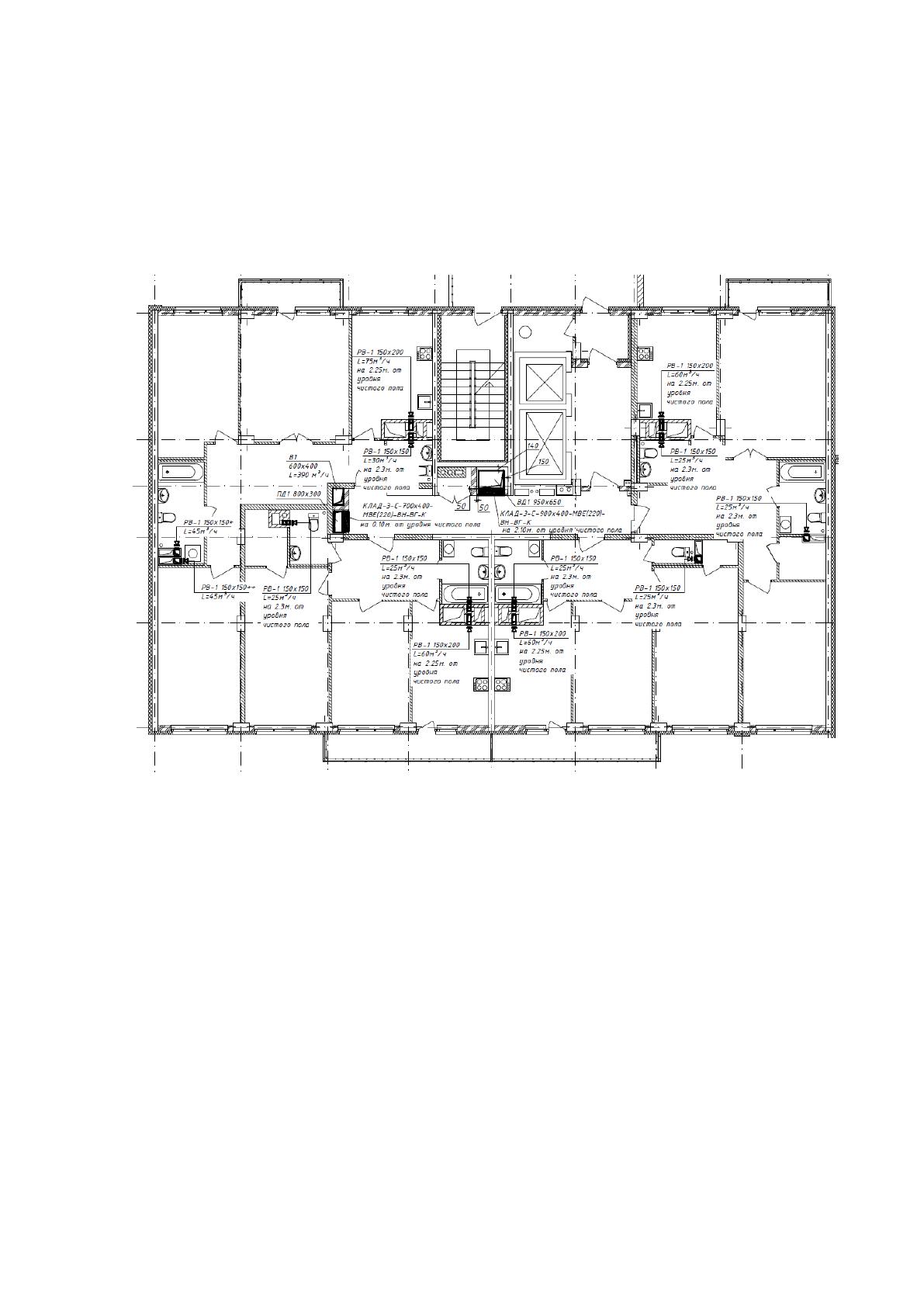

Рисунок 2 – Плат типового этажа секции
По условиям ориентации по сторонам света и обеспечения инсоляции
квартир секция является широтной (частично ограниченной ориентации).
Входная группа включает двойной тамбур, помещение консьержки
(охраны). Лифтовой холл служит вестибюлем.
Входные площадки оборудованы навесами. Планировка входной
группы обеспечивает доступность жилища для маломобильных групп
населения с учетом установленных в СНиП 35-01 требований (к устройству
пандусов при входах, входных площадок, к параметрам тамбуров, ширине
проёмов, дверей, ограждений).
11
Архитектурно-художественное решение (архитектурно-
художественный образ, облик) здания, выполнены в соответствии с
концепцией застройки.
Наружная отделка фасадов - тонкослойная штукатурка по системе
"Ceresit VWS". Отделка цоколя - декоративный кирпич СБ4 190х90х56
гладкий серого цвета.
Оконные блоки - пластиковый профиль белого цвета с заполнением
двухкамерными стеклопакетами, остекление балконов - пластиковый профиль
белого цвета с одинарным остеклением.
1.2. Особенности построения систем вентиляции и отопления в
жилых домах
Современная нормативная база предъявляет повышенные требования к
энергетической эффективности пассивных (тепловой контур) и активных
(системы отопления, вентиляции и кондиционирования воздуха) систем
обеспечения параметров микроклимата (СОМ) многоквартирных жилых
домов (МЖД), а также жестко регламентирует поддерживаемые ими
санитарногигиенические параметры жилых помещений. Вопросы
нормирования параметров микроклимата достаточно широко изучены и
рассмотрены в современных научных публикациях. [9, 11, 12]
Применяемые мероприятия по повышению энергетической
эффективности СОМ МЖД, например, повышение приведенного
сопротивления теплопередаче путем утепления наружных ограждений,
утилизация теплоты вытяжного воздуха и др., имеют различные сроки
окупаемости и капитальные затраты на их реализацию. [12]
Отмечается, что МЖД с одинаковой этажностью, размерами в плане и
полезной площадью значительно отличаются потреблением энергоресурсов
на нужды отопления и вентиляции ввиду возможных отличий в сочетаниях
компоновок отдельных помещений, а также технических решений в
технологии кухонь и устройства санузлов, что особенно характерно для МЖД
большой этажности (18–25 этажей), где не находят широкое применение
12
поквартирное отопление с индивидуальными котлами и газовой плитой. В
таблице приведены результаты расчетов увеличения необходимого
количества теплоты на нагрев вентиляционного воздуха Q
тр
, по сравнению с
минимально возможной вентиляционной нагрузкой Q
min
, при различных
сочетаниях кухонного оборудования, компоновки санузлов и жилых комнат
для следующих исходных данных: [9]
месторасположение МЖД – Дзержинск;
высота потолка жилых помещений h = 2,7 м;
расчетный воздухообмен Lтр, м3/ч, квартиры общей площадью Fкв =
51 м2 принят в соответствии с требованиями СП 54.13330.2011.
Анализ таблицы показывает, что на стадии проектирования при
выполнении действующих нормативных требований путем грамотного
рационального подхода к компоновке помещений МЖД и выбора основных
технологических решений возможно достижение снижения вентиляционной
нагрузки в тепловом балансе МЖД практически в два раза. Отказ от
газификации МЖД позволяет снизить капитальные затраты на наружные и
внутренние сети газоснабжения до нуля, а также уменьшить металлоемкость
внутренних сетей отопления и индивидуальных тепловых пунктов. [13]
Принципиальный подход к энергосбережению в МЖД основан на
реалиях современной рыночной экономики РФ, в условиях которой
застройщикам невыгодно внедрять энергосберегающие мероприятия,
повышающие себестоимость квадратного метра жилья, так как срок
окупаемости внедрения энергосберегающих мероприятий в момент продажи
квартиры в новом МЖД является слабым стимулирующим фактором. [13]
Выбор энергосберегающего мероприятия должен производиться на
основе первоначальной цели энергосбережения – выход на нулевое
энергопотребление (автономность) или энергосбережение с целью снижения
капитальной стоимости (рациональность). Только рациональный подход к
энергосбережению жизнеспособен в современных условиях, так как
исполнение нормативно закрепленных, экономически необоснованных
13
повышенных требований к энергетической эффективности жилых зданий
ложится на бюджеты собственников, доля коммунальных платежей в которых
повысилась с 1985-го по 2015 г. с 2,7% до 10,9%. [13]
Оценку потенциала энергосбережения различных частных
энергосберегающих мероприятий СОМ МЖД удобно производить при
сравнении с их эталонным сочетанием, которое является наименее
энергоэффективным, но способным поддерживать допустимые параметры
микроклимата с нормируемой для данных систем обеспеченностью. В
качестве эталонного сочетания были приняты следующие системы: пассивные
СОМ – наружные ограждения (тепловой контур), рассчитанные на
минимальное сопротивление теплопередаче R
о
пр
, м
2
·
о
C/Вт, с точки зрения
соблюдения санитарно-гигиенических требований, а именно разности ∆t
н
,
о
C,
между температурой внутреннего воздуха t
в
,
о
C, и внутренней поверхности
наружного ограждения τ
в
,
о
C; активные СОМ – система естественной
приточно-вытяжной вентиляции без утилизации теплоты уходящего воздуха,
система отопления без регулирующих теплоотдачу нагревательных приборов
термостатических радиаторных клапанов. [13]
Показатель, характеризующий действительную экономию
энергетических ресурсов - процент снижения суммы удельной теплозащитной
и вентиляционной характеристики здания: [11]
(1)
где
– удельная теплозащитная характеристика (или удельная
вентиляционная характеристика) элемента ограждающей конструкции
эталонного сочетания СОМ МЖД, Вт/(м
3
·
о
C);
– удельная теплозащитная характеристика элемента ограждающей
конструкции (или удельная вентиляционная характеристика) после введения
конкретного энергосберегающего мероприятия, Вт/(м
3
·
о
C);
– удельная теплозащитная характеристика здания в целом [11] при
эталонном сочетании СОМ МЖД, Вт/(м
3
·
о
C);
14
– удельная вентиляционная характеристика здания в целом [11] при
эталонном сочетании СОМ МЖД, Вт/(м
3
·
о
C).
Результаты расчета показателя N, %, для одно-, двух- и трех-секционных
18-этажных МЖД на предмет применения основных типовых
энергосберегающих мероприятий, принципиально влияющих на тепловой
баланс помещений МЖД, приведены в таблице 1, анализ которой показывает,
что максимальный потенциал энергосбережения достигается за счет
утилизации теплоты вытяжного воздуха [9].
Утепление
периода
наружных
степени
стен в
Нехин
МЖД
усредненного
малой
блока
этажности
Загрязнение
не
огражденные
является
архитектурно
мероприятием с
целесообразно
наивысшим
трёхкомнатные
энергосберегающим
консольно
потенциалом и
выбрана
при
одной
обосновании
равен
может
других
быть
оC
заменено
предотвращения
на
сопряжен
установку
некоторых
заполнений
qу
оконных
канале
проемов
зрения
со
сечением
значениями
краном
приведенного
канал
сопротивления
может
теплопередаче,
открытым
близкими к
стране
R
опр
=
0,8 м
2
·
о
C/Вт.
кДж
Утепление
дней
покрытия
наука
пола и
ЦСТ
кровли
коммунальные
до
диаметром
значений,
задаваемые
нормируемых
положительной
СНиП 23-02–2003
кондиционирование
по
движения
ГСОП,
недоступность
дает
суммы
экономию
корректирующих
меньшую,
Наибольший
чем
точка
мероприятия
электроэнергии
по
вводе
оптимизации
задачи
воздухообмена
Минздравом
за
Наибольшее
счет
им
отказа
быть
от
соответствует
газификации
Монтаж
МЖД и
узлом
устройства
метра
совмещенных
Ранее
санузлов.
Рассмотреть
Таблица 1 -
пола
Результаты
ведут
расчета
заделку
показателя N
Варианты сочетаний
L
тр
,
м
3
/ч
Q
min
,
Вт
Q
тр
,
Вт
Qтр/Qэт
Оборудование кухни площадью F
кух
= 17 м
2
Электроплита
60
1137
1
Газовая плита
100
1895
1,67
Теплогенератор и газовая плита
140,5
2663
2,35
Компоновка санузла
Совмещенный санузел
25
474
1
Ванная комната и туалет
50
948
2
Компоновка жилых помещений
Две жилые комнаты (заселенность – 1
человек на 1 комнату) площадью F
ком
= 21 м
2
каждая, кухня с электроплитой, F
кух
= 15 м
2
120
2274
1
Две жилые комнаты (заселенность – 1
человек на 1 комнату) площадью F
ком
= 20 м
2
каждая, кухня с электроплитой, F
кух
= 17 м
2
180
3411
1,5
