п/п
тепловой энергии при
нештатной ситуации
1
Расход теплоносителя по подающему
трубопроводу выше верхнего предела
диапазона измерения расходомера
(Gпр. факт>Gmax. расходомера)
Расход теплоносителя
принимается равным 1,25
от верхнего предела
диапазона измерения
расходомера
Регистрация
Н.С.
2*
Расход теплоносителя по обратному
трубопроводу выше верхнего предела
диапазона измерения расходомера
(Gобр. факт>Gmax. расходомера)
Расход теплоносителя
принимается равным
верхнему пределу
диапазона измерения
расходомера
Регистрация
Н.С.
3
Выход из строя преобразователя
температуры
Расчёт потреблённой
тепловой энергии по
температуре источника
тепла
Регистрация
Н.С.
4
Перерывы в электропитании
теплосчётчика
Расчёт потреблённой
тепловой энергии в
соответствии с договором
на теплоснабжение
Регистрация
Н.С.
5
Расход теплоносителя по обратному
трубопроводу выше расхода п
подающему трубопроводу не более
чем на 2% Gпр. факт<Gобр.
<Кпр*Gпр. (Кпр.=1,02)
Продолжение регистрации
реальных параметров
теплоносителя. Расчёт
потреблённой тепловой
энергии по узлу учёта
тепловой энергии.
Регистрация
Н.С.
Архивация
реальных
параметров.
Счёт
продолжается
.
6
Расчёт потреблённой
тепловой энергии по
договорным нагрузкам.
Регистрация
Н.С.
Архивация
реальных
параметров.
47
Счёт
прекращается.
7*
Выход из строя преобразователя
давления
Расчёт потреблённой
тепловой энергии по
договорным значениям
давления
Регистрация
Н.С.
Архивация
реальных
параметров.
Счёт
продолжается
.
8
Расход по подающему трубопроводу
ниже переходного (минимального)
предела диапазона измерения
расходомера. Gпр. факт<Gперех.
(min)
Расчёт потреблённой
тепловой энергии по
величине расхода
теплоносителя равной
переходному
(минимальному) пределу
диапазона измерения
расходомера
Регистрация
Н.С. Счёт с
подстановкой
Gобр.=0
9
Расход по обратному трубопроводу
ниже переходного (минимального)
предела диапазона измерения
расходомера. Gобр.факт<Gперех.
(min)
Расход потреблённой
тепловой энергии
теплоносителя по
обратному трубопроводу
принимается равным
нижней уставке на часовой
объем (расход по
циркуляционному
трубопроводу ГВС
принимается равным "0") .
Регистрация
Н.С. Счёт с
подстановкой
Gобр ( по
циркуляционн
ому
трубопроводу
подстановка
"0")
2.5. Расчет эффективности использования УУТЭ
Отчеты потребления тепловой энергии по часам суток (за средние
сутки) и месячный расход тепла представлены в таблицах 2.14 и 2.15.
48
Таблица 2.14
Месячный расход тепловой энергии абонентом
ОТЧЕТ
о суточных параметрах теплоснабжения
за 01/01/18г.-31/01/18г.
Заводской номер 00034899 ВВОД 1 СХЕМА ПОДКЛЮЧЕНИЯ 3
Дaтa
t1
t2
dt
V1
M1
V2
M2
Mг
P1
P2
Qо
BНP
BOC
НC
°C
°C
°C
м3
т
м3
т
т
кг/см2
кг/см2
Гкал
ч
ч
01.01.2018
72,51
52,08
20,43
138,35
135,12
127,42
125,8
9,32
7
7
2,759
24
0
02.01.2018
76,41
54,67
21,74
140,06
136,47
129,35
127,56
8,91
7
7
2,966
24
0
03.01.2018
75,59
53,8
21,79
139,59
136,05
129,35
127,62
8,43
7
7
2,964
24
0
04.01.2018
74,25
53,19
21,06
138,64
135,28
128,22
126,54
8,74
7
7
2,851
24
0
05.01.2018
74,8
52,76
22,04
138,39
134,99
127,46
125,81
9,18
7
7
2,976
24
0
06.01.2018
75,85
54,07
21,78
138,72
135,22
127,87
126,14
9,08
7
7
2,945
24
0
07.01.2018
72,88
52,47
20,41
138,2
134,97
127,73
126,08
8,89
7
7
2,753
24
0
08.01.2018
71,57
51,27
20,3
137,51
134,37
127,41
125,83
8,54
7
7
2,727
24
0
09.01.2018
71,46
51
20,46
137,3
134,17
127,06
125,53
8,64
7
7
2,743
24
0
10.01.2018
71,77
51,65
20,12
139,09
135,91
129,96
128,33
7,58
7
7
2,731
24
0
11.01.2018
71,18
51,31
19,87
139,82
136,67
130,04
128,45
8,22
7
7
2,714
24
0
12.01.2018
71,4
51,25
20,15
139,29
136,15
129,48
127,91
8,24
7
7
2,74
24
0
13.01.2018
71,39
51,3
20,09
139,08
135,93
129,13
127,52
8,41
7
7
2,73
24
0
14.01.2018
74,59
53,57
21,02
139,71
136,27
129,58
127,85
8,42
7
7
2,862
24
0
15.01.2018
77,92
55,72
22,2
139,81
136,1
127,9
126,06
10,04
7
7
3,023
24
0
49
16.01.2018
75,58
54,14
21,44
140,66
137,09
127,29
125,52
11,57
7
7
2,936
24
0
17.01.2018
73,51
52,63
20,88
140,55
137,17
127,69
126,02
11,15
7
7
2,863
24
0
18.01.2018
74,68
53,25
21,43
141,29
137,83
128,23
126,53
11,3
7
7
2,954
24
0
19.01.2018
76,51
54,19
22,32
141,54
137,91
128,2
126,44
11,47
7
7
3,077
24
0
20.01.2018
84,26
58,45
25,81
142,34
138,01
127,98
125,97
12,04
7
7
3,565
24
0
21.01.2018
84,42
58,51
25,91
143,3
138,89
130,53
128,49
10,4
7
7
3,596
24
0
22.01.2018
80,89
56,89
24
144,66
140,53
135,59
133,53
7
7
7
3,378
24
0
23.01.2018
78,43
55
23,43
143,86
139,98
134
132,13
7,85
7
7
3,277
24
0
24.01.2018
85,03
59,76
25,27
149,73
145,05
140,44
138,16
6,89
7
7
3,672
24
0
25.01.2018
85,15
59,62
25,53
151,78
147,03
141,58
139,26
7,77
7
7
3,757
24
0
26.01.2018
84,4
58,62
25,78
150,09
145,49
136,27
134,11
11,38
7
7
3,755
24
0
27.01.2018
84,74
56,76
27,98
142,56
138,13
128,49
126,56
11,57
7
7
3,866
24
0
28.01.2018
84,79
57,64
27,15
138,95
134,64
123,58
121,69
12,95
7
7
3,656
24
0
29.01.2018
78,02
52,06
25,96
134,71
131,08
122,57
121,01
10,07
7
7
3,39
24
0
30.01.2018
86,46
56,6
29,86
137,92
133,51
122,62
120,82
12,69
7
7
3,991
24
0
31.01.2018
86,21
56,23
29,98
137,59
133,18
118,83
117,08
16,1
7
7
3,997
24
0
Итого:
4365,09
4249,19
4001,85
3946,35
302,84
98,214
744
0
Средние:
77,82
54,27
23,55
7
7
Период нормальной работы 744 ч
Период отсутств. счета тепловой энергии 0ч
50
Таблица 2.15
Суточный расход тепловой энергии абонентов
ОТЧЕТ
о суточных параметрах теплоснабжения
за 01/01/18г.-31/01/18г.
Заводской номер 00034899 ВВОД 1 СХЕМА ПОДКЛЮЧЕНИЯ 3
Дaтa
t1
t2
dt
V1
M1
V2
M2
Mг
P1
P2
Qо
BНP
BOC
НC
°C
°C
°C
м3
т
м3
т
т
кг/см2
кг/см2
Гкал
ч
ч
1
71,45
51,04
20,41
5,76
5,63
5,31
5,24
0,39
7
7
0,115
1
0
2
75,35
53,63
21,72
5,84
5,69
5,39
5,32
0,37
7
7
0,124
1
0
3
74,53
52,76
21,77
5,82
5,67
5,39
5,32
0,35
7
7
0,124
1
0
4
73,19
52,15
21,04
5,78
5,64
5,34
5,27
0,36
7
7
0,119
1
0
5
73,74
51,72
22,02
5,77
5,62
5,31
5,24
0,38
7
7
0,124
1
0
6
74,79
53,03
21,76
5,78
5,63
5,33
5,26
0,38
7
7
0,123
1
0
7
71,82
51,43
20,39
5,76
5,62
5,32
5,25
0,37
7
7
0,115
1
0
8
70,51
50,23
20,28
5,73
5,60
5,31
5,24
0,36
7
7
0,114
1
0
9
70,4
49,96
20,44
5,72
5,59
5,29
5,23
0,36
7
7
0,114
1
0
10
70,71
50,61
20,1
5,80
5,66
5,42
5,35
0,32
7
7
0,114
1
0
11
70,12
50,27
19,85
5,83
5,69
5,42
5,35
0,34
7
7
0,113
1
0
51
12
70,34
50,21
20,13
5,80
5,67
5,40
5,33
0,34
7
7
0,114
1
0
13
70,33
50,26
20,07
5,80
5,66
5,38
5,31
0,35
7
7
0,114
1
0
14
73,53
52,53
21
5,82
5,68
5,40
5,33
0,35
7
7
0,119
1
0
15
76,86
54,68
22,18
5,83
5,67
5,33
5,25
0,42
7
7
0,126
1
0
16
74,52
53,1
21,42
5,86
5,71
5,30
5,23
0,48
7
7
0,122
1
0
17
72,45
51,59
20,86
5,86
5,72
5,32
5,25
0,46
7
7
0,119
1
0
18
73,62
52,21
21,41
5,89
5,74
5,34
5,27
0,47
7
7
0,123
1
0
19
75,45
53,15
22,3
5,90
5,75
5,34
5,27
0,48
7
7
0,128
1
0
20
83,2
57,41
25,79
5,93
5,75
5,33
5,25
0,50
7
7
0,149
1
0
21
83,36
57,47
25,89
5,97
5,79
5,44
5,35
0,43
7
7
0,150
1
0
22
79,83
55,85
23,98
6,03
5,86
5,65
5,56
0,29
7
7
0,141
1
0
23
77,37
53,96
23,41
5,99
5,83
5,58
5,51
0,33
7
7
0,137
1
0
24
83,97
58,72
25,25
6,24
6,04
5,85
5,76
0,29
7
7
0,153
1
0
Итого:
140,48
136,92
129,50
127,74
9,18
2,992
24
0
Средние:
77,82
54,27
23,55
7
7
Период нормальной работы 24 ч
Период отсутств. счета тепловой энергии 0ч
52

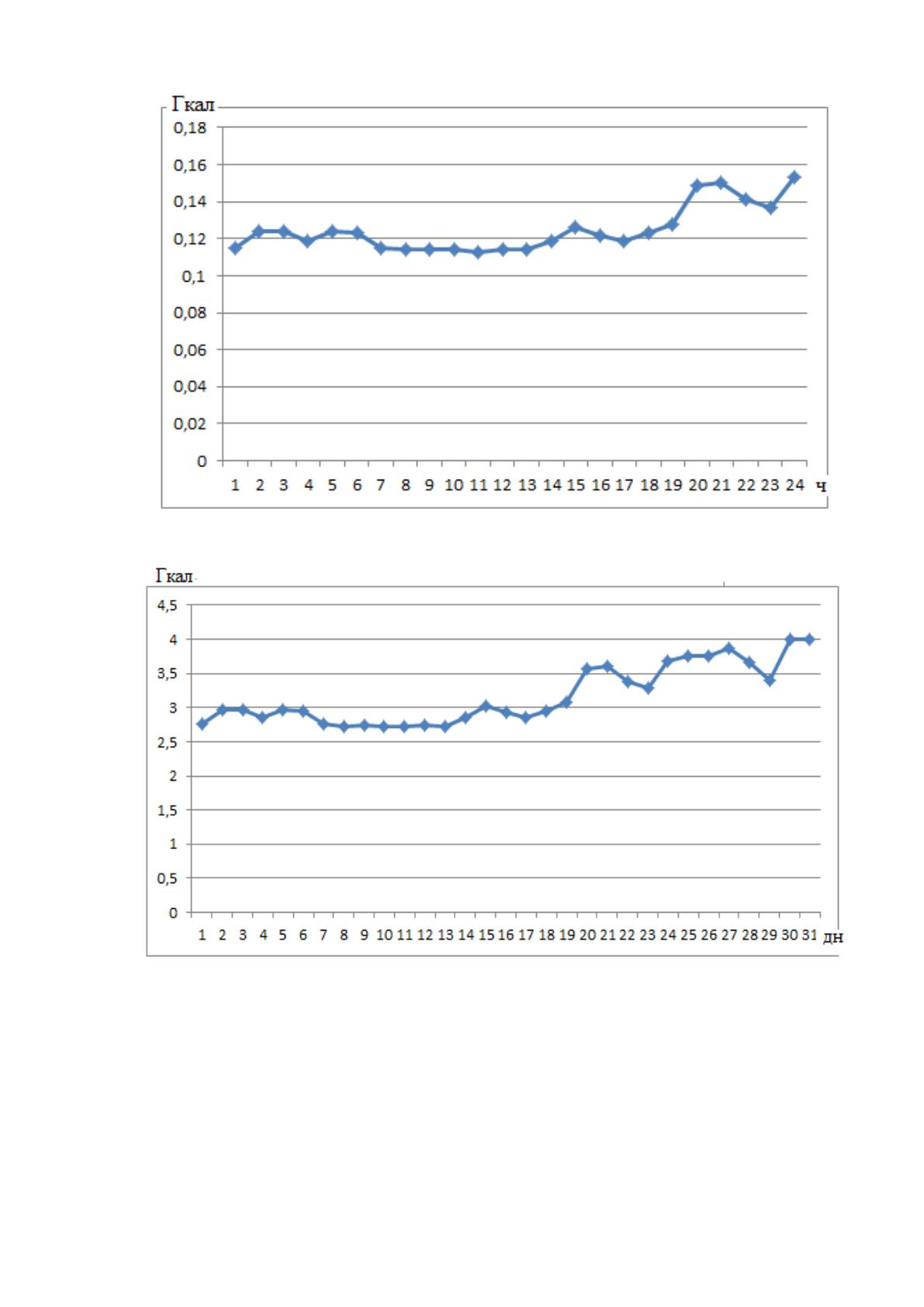

Рис. 2.1. График потребления тепловой энергии по часам суток
Рис. 2.2. График потребления тепловой энергии по дням месяца
Расчет потребления теплоты зданием при отсутствии УУТЭ за тот же
период
При отсутствии УУТЭ расчет теплоснабжения административного
здания осуществляется по проектным нагрузкам.
Расчетные тепловые нагрузки:
53
- на нужды отопления – 0,3 Гкал/час (1,5 т/час)
Расход тепловой энергии на отопление за сутки:
Qсут = 0,3*24 = 7,2 Гкал/сут.
Общий расход тепловой энергии в сутки:
Qсут = 7,2 Гкал/сут.
Расход тепловой энергии на отопление за месяц:
Qмес = 0,3*24*31 = 218 Гкал/мес.
Общий расход тепловой энергии в месяц:
Qмес = 218 Гкал/мес.
2.6. Подбор и описание средств автоматизации
Выбор коммутирующей аппаратуры
Блок питания
Блок питания БПУ-1 предназначен для питания стабилизированным
напряжением 24 В различных устройств автоматики.
БПУ-1 имеет два гальванически развязанных источника напряжения
постоянного тока.
Технические характеристики:
Напряжение питания, В187-260
Частота входного переменного напряжения, Гц 50 ± 2%
Потребляемая мощность, ВА 22
Количество независимых каналов 2
54
Расчет мощности и выбор источника бесперебойного питания
Необходимо подобрать источник бесперебойного питания,
обеспечивающий 8 часов непрерывной работы.
Система автоматики потребляет 30 Вт.
От емкости аккумулятора зависит время работы автоматики. Для 12 В
аккумулятора ориентировочно можно посчитать требуемую емкость.
Для этого электрическую мощность делим 10, полученное значение
умножают на поправочный коэффициент 1,3, а итоговое число – на желаемое
время работы.
Получим: 30/10·1,3·8 = 31,2 Ампер*часа.
Принимаем к установке бесперебойник (ИБП) АБП-200T с выходным
напряжением с чистой синусоидой, в своем составе содержит стабилизатиор
напряжения, инвертор, зарядное устройство. Работает полностью в
автоматическом режиме.
АБП-200Т включает в себя следующие компоненты:
- инвертор для преобразования напряжения 24 В постоянного тока в
напряжение 220 В переменного тока;
- выпрямитель-зарядное устройство;
- блок управления;
- блок коммутации.
55
Таблица 2.16
Автоматические выключатели
Автомат. Выключатель
Sf1
Sf2
Назначение подключаемой
нагрузки
Источник питания
преобразователей
избыточного давления метран-
55
Источник питания
преобразователя
расхода прэм-3
Лампа накаливания
(освещение)
Электро-
инструмент
Характеристики электропотребителей подключенных в шкафу кипиа
Тип подключаемой нагрузки
Мп36с30-2 (трансформа-
торный)
10вр220-12
(импульсный)
235-245v 15w
220в/1000вт
Количество источников (шт)
0
3
0
1
Количество преобразователей
(шт)
0
3
-
-
Входное напряжение (в)
220
Выходное напряжение (в)
36
12
-
-
Макс. Выходной ток (а)
0,03
0,7
-
-
Коэф. Трансформации
(преобразования)
6,111
18,333
-
-
Кпд (%)
90
80
Ударный входной ток для
импульсных источников (а)
-
1
Ток холостого хода для
трансформаторного источника
(а)
0,025
-
