65
Таблица 2.20
Построение характеристики сети
V,
3
мс
0,05
0,07
0,09
0,1
0,111
0,12
0,14
0,16
H, М
13,5
26,44
43,7
53,96
66,48
77,7
105,75
138,13
Характеристика насоса:
2
..н о н о н
H H S V
,
где Н
о.н.
-максимальный напор, Н
о.н.
=105 м по [ 3].
S
о.н.
-параметр насоса, S
о.н.
=200
26
м с / м
по [ 3].
2
105 200
н
HV
Результаты расчета характеристики насоса представлены в таблице
2.21.
Таблица 2.21
Построение характеристики насоса
V,
3
мс
0,05
0,07
0,09
0,1
0,111
0,12
0,14
0,16
H, М
104,5
104,02
103,38
103
102,53
102,12
101,08
99,88

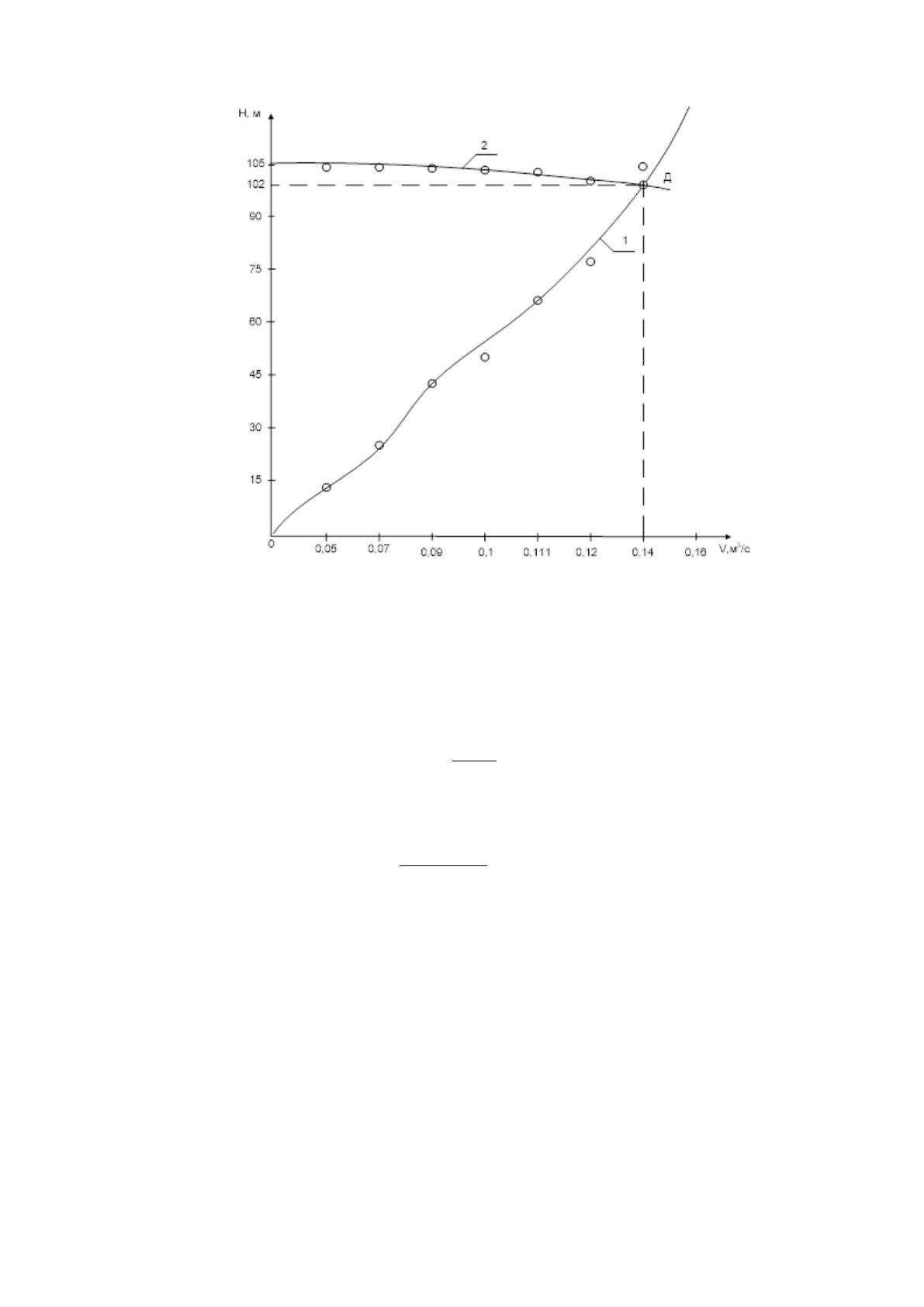

На основании таблиц 2.20 и 2.21 строится характеристика насоса,
которая представлена на рисунке 2.1.
66
1-характеристика сети; 2- характеристика насоса;
Рис. 2.6. Совмещенная характеристика сети и насоса
Точка пересечения: V
Д
= 0,139м
3
/с, Н
Д
= 102 м. вод. ст.
Частотное регулирование:
д2
2
д
V
nV
n
, об/мин
где n
д
- частота вращения, n
д
=1500 об/мин по [ 3 ].
2
1500 0,111
1197,8
0,139
n
об/мин.
Такая частота вращения должна быть при V=0,111 м
3
/с, и Н=66,48 м.
Выбор других насосов осуществляется аналогично. В результате
расчётов приняты к установке следующие насосы:
- насосы сетевой воды ЦН-400-105
- подпиточные насосы сети отопления и вентиляции К-6а
- насос сетевой воды Д320-50
67
ГЛАВА 3. ОЦЕНКА ЭКОНОМИЧЕСКИХ ПОКАЗАТЕЛЕЙ И
БЕЗОПАСНОСТИ ПРОЕКТНЫХ РЕШЕНИЙ
3.1. Технико- экономическое обоснование проекта
3.1.1. Определение сметной стоимости строительства
Для определения капитальных вложений отопительных котельных с
паровыми котлами необходимо пользоваться укрупненными показателями
стоимости строительства котельных со стальными паровыми и
водогрейными котлами.
Расчет приведен в таблице 3.1.
Таблица 3.1
Объектный расчет на котельную с паровыми и водогрейными котлами
Наименование работ и затрат
Стоимость работ, млн. руб
Строи-
тельных
Мон-
тажных
Обору-
дования
Всего
1
2
3
4
5
Котельная, дымовая труба, реагентное
хозяйство
Строительные работы
156,7
-
-
156,7
Здание котельной
114
-
-
114
Дымовая труба
26,8
-
-
26,8
Санитарно-технические работы
8,1
-
-
8,1
Электроосвещение
-
5,1
-
5,1
Тепломеханическое оборудование и
трубопроводы
-
56,4
103,1
159,5
Изоляция, обмуровка и
антикоррозионное покрытие
22,5
8,7
-
31,2
Регулирование и контроль
-
11,8
29,8
41,6
Силовое электрооборудование
-
10,4
11,7
22,1
Слаботочные устройства
-
0,1
0,2
0,3
Газооборудование
0,1
2,9
0,4
3,4
68
Установка мазутоснабжения
128,1
30,4
16,6
175,1
Внутриплощадочные сети и
сооружения
23,9
4,3
-
28,2
Благоустройство территории
18,2
-
-
18,2
Итого
498,4
130,1
161,8
790,3
К
зд
- сметная стоимость зданий и сооружений, руб.;
К
зд
= 498,4 млн. руб.
К
об
- сметная стоимость оборудования и монтажных работ, руб.
К
об
= 291,9 млн. руб.
3.1.2. Эксплутационные затраты по котельной
Годовые эксплуатационные расходы определяются по следующим
статьям:
И = И
т
+ И
э
+ И
в
+ И
зп
+ И
сн
+ И
а
+ И
р
+ И
пр
, руб,
где И
т
– годовые расходы на топливо, руб;
И
э
– расходы на электроэнергию, руб;
И
в
– расходы, связанные с использованием воды в технологическом
процессе, руб;
И
зп
– годовые расходы на содержание производственного персонала,
руб;
И
сн
– отчисления на страховые взносы, руб;
И
а
– амортизационные отчисления на реновацию зданий, сооружений и
оборудования, руб;
И
р
– ремонтный фонд, руб;
И
пр
– общекотельные и прочие расходы, руб;
Годовые расходы на топливо
И
т
= В
н
∙к
пот
∙С
т
, руб,
69
где В
н
– годовой расход натурального топлива,
годм
3
,
В
н
= 42084
год
т
3
10
;
к
пот
– коэффициент, учитывающий складские, транспортные и прочие
потери топлива, при сжигании мазута к
пот
= 1,055
С
т
– стоимость топлива,
3
1000нмруб
, С
т
= 10300
труб
.
8,45730510300055,142084
Т
И
тыс. руб/год.
Годовые затраты на потребляемую электроэнергию:
И
э
=С
э
∙Э
сн
, руб/год,
где С
э
– тариф на потребляемую электроэнергию, руб/кВт∙ч,
С
э
=3,2 руб/кВт∙ч;
Э
сн
– расход электроэнергии на собственные нужды котельной,
кВт∙ч/год,
Э
сн
= 5023094,8 кВт∙ч/год.
9,160738,50230942,3
э
И
тыс. руб/год
Годовые затраты на использованную воду:
И
в
=Д
в
∙С
в
, руб/год,
где Д
в
– годовой расход воды на питание котла, т/год, Д
в
= 480529,7
м
3
/год;
С
в
– стоимость воды, руб/ м
3
, С
в
=37 руб/ м
3
.
6,17779377,480529
в
И
тыс. руб/год.
Годовые затраты на содержание производственного персонала:
И
зп
=Ч∙С
зп
, руб/год,
где Ч – численность эксплуатационного персонала, чел., Ч =32 чел.
принимаем по таблице 6 /12/;
С
зп
– среднегодовая зарплата одного работника с начислениями,
руб/год∙чел,
70
С
зп
= 15000 руб/чел∙мес. = 15000∙12 = 180000 руб/год∙чел.
5760
1000
32180000
зп
И
тыс. руб/год.
Отчисления на страховые взносы (социальное страхование, в
пенсионный фонд, фонд занятости и на медицинское страхование)
принимаются 30,4% от годового фонда заработной платы эксплуатационного
персонала:
И
сн
= 0,304∙И
зп
, руб/год,
И
сн
= 0,304∙5760 = 1520,6 тыс. руб/год.
Амортизационные отчисления:
,
100
21 обзд
А
KnKn
И
руб/год,
где n
1
– нормы амортизационных отчислений от зданий и сооружений,
n
1
= 1,5%;
n
2
– нормы амортизационных отчислений от оборудования,
n
2
= 8%;
К
зд
- сметная стоимость зданий и сооружений, тыс. руб.
К
зд
= 498400 тыс. руб. по таблице 4.1;
К
об
- сметная стоимость оборудования и монтажных работ, тыс. руб.
К
об
= 291900 тыс. руб. по таблице 4.1;
30828
100
29190084984005,1
А
И
тыс. руб/год.
Ремонтный фонд предназначен для проведения капитальных и текущих
ремонтов, принимаем его равным 15% от амортизационных затрат:
И
р
= 0,15∙И
а
, руб/год,
И
р
= 0,15∙30828 = 4624,2 тыс. руб/год.
71
Затраты на общекапитальные и прочие нужды включают в себя
содержание управленческого персонала котельной, хозяйственные,
командировочные, канцелярские, почтово – телеграфные расходы.
Определяются в размере 30 % к трем статьям: заработная плата,
амортизация и ремонтный фонд:
И
пр
=0,3∙(И
зп
+И
а
+И
р
), руб/год,
И
пр
= 0,3∙(5760+30828+4624,2) = 12363,7 тыс. руб/год.
Годовые эксплуатационные расходы:
8,5462557,123632,4624308286,152057606,177799,160738,457305 И
тыс.
руб/год
Произведя расчет годовых эксплуатационных расходов котельной по
элементам затрат составлена таблица 3.2.
Таблица 3.2
Эксплуатационные расходы
Статьи расходов
Условные
обозначения
Общая сумма,
тыс. руб.
Удельный вес в
общей сумме
расходов, %
Топливо
Электроэнергия
Вода
Заработная плата
Страховые взносы
Амортизации
Ремонт
Прочие
И
т
И
э
И
в
И
зп
И
сн
И
а
И
р
И
пр
457305,8
16073,9
17779,6
5760,0
1520,6
30828,0
4624,2
12363,7
83,7
2,9
3,3
1,1
0,3
5,6
0,8
2,3
Всего
546255,8
100 %
72
3.1.3. Технико-экономические показатели
Себестоимость 1Гкал отпущенного тепла:
отп
год
T
Q
И
S
, руб/Гкал,
9,896
2,609050
108,546255
3
T
S
руб/Гкал.
Вывод: в результате технико – экономического расчета себестоимость
1Гкал отпущенного тепла 896,9 руб/Гкал.
Таблица 3.3
Основные технико-экономические показатели котельной
Показатели
Единица измерения
Величина показателей
Выработка тепла за год, в т.ч.:
годовой отпуск тепла
расход на собственные нужды
Гкал/год
Гкал/год
627886,8
18836,6
Расход условного топлива
годт /1000
57005,8
Удельный расход условного топлива:
на 1 Гкал отпущенного тепла
на 1 ГДж отпущенного тепла
т/Гкал
т/ГДж
93,6
22,3
Годовой расход электроэнергии на
собственные нужды
кВт. ч
5023094,8
Численность эксплуатационного
персонала
чел
32
Штатный коэффициент
чел/Гкал/ч
1,6
Годовые эксплуатационные расходы
тыс.руб/год
546255,8
Себестоимость:
1 Гкал отпущенного тепла
1 ГДж отпущенного тепла
руб/Гкал
руб/ГДж
896,9
214,1
73
3.2. Безопасность решений проекта
В данном разделе рассмотрены вопросы охраны труда,
производственной и экологической безопасности, безопасности в
чрезвычайных ситуациях.
Представлены опасные и вредные факторы производственной среды,
разработаны мероприятия по их локализации.
Таблица 3.4
Анализ опасных и вредных факторов
Факторы и место
их действия
Фактическое значение
фактора.
Последствие
воздействия.
Нормируемые значения
фактора (ПДУ, ПДК, ПДД).
Нормативный документ.
1
2
3
1.Повышенное значение
напряжения в
электрической цепи,
замыкание которой может
произойти через тело
человека.
На всех участках.
380, 220, 36 В.
Электротравмы.
При аварийном режиме
нормируется напряжение
прикосновения, близкое к
фактическому, а также ток и
время его прохождения.
U, B I, мА t, с;
500 500 0,1;
250 250 0,2;
36 6 >1,0;
(ГОСТ 12.1.038-82).
2. Повышенный уровень
статического
электричества.
Воздуховоды, тру-
бопроводы,
компресссорные установки.
Возникают потенциалы
до 45 кВ и энергия
зажигания до 250 мДж.
Электротравмы, пожары,
взрывы.
Минимальная энергия
зажигания 0,0001 мДж
(ГОСТ 12.1.018-86).
3. Подвижные части
производственного
оборудования.
Скорость движения
достигает больших
значений.
Механические травмы.
Нормируется в зависимости
от расстояния
(ГОСТ 12.2.003-74).
4. Повышенное давление в
сосудах и трубопроводах.
Паровые котлы,
пароперегреватели,
экономайзеры,
трубопроводы.
Рабочее давление, Р
раб
,
МПа. Циклон 1,4.
Воздействие на человека
ударной волны взрыва:
при Р=0,02…0,004 МПа–
травмы, ушибы, вывихи;
более 0,1 МПа –
смертельное поражение.
Пробное давление Р
проб
, МПа.
Циклон 1,5. Правила
устройства и безопасной
эксплуатации сосудов,
работающих под давлением
(М.: 1989).
74
5. Повышенная или
пониженная температура,
влажность, подвижность
воздуха. Теплообменники.
Температура до 150
0
С.
Скорость движения
воздуха от 0 до 3 м/с.
Перегрев организма,
утомление.
Температура от +12 до 20
0
С.
Влажность воздуха до 75 % в
зависимости от температуры и
скорости. Скорость движения
воздуха до 0,9 м/с
(ГОСТ 12.1.005-88).
6. Недостаточная
освещенность рабочей
зоны.
Все производственные
участки.
Различные значения
освещенности.
Утомляемость органов
зрения, травматизм.
Освещенность, (Е
мин
), лк:
- кабельные помещения - 20;
- блок распределительного
щита управления -500;
котельный цех - 300
(СНиП 23-05-95).
7. Повышенная
загазованность воздуха
рабочей зоны.
Цех котельной.
Концентрации, мг/м3:
газов и паров в воздухе
рабочей зоны выше
ПДК.
Отравления и
профессиональные
заболевания.
ПДК, мг/м
3
:
оксид углерода - 20;
оксид азота – 5;
оксид серы – 10;
сажа – 6;
пятиоксид ванадия – 15
(ГОСТ 12.1.005-88).
8. Повышенный уровень
шума на рабочем месте.
Котельные участки, насосы,
парогазопроводы,
компрессоры.
Уровни звука (дБА):
парогазопроводы – до
98; насосы – до 99.
Заболевание органов
слуха, нервной системы,
головные боли и др.
ПДУ (дБА) на постоянных
рабочих местах и в рабочих
зонах в производственных
помещениях и на территории
предприятия – 80
(ГОСТ 12.1.003-83).
9. Повышенный уровень
вибрации на рабочем месте.
Котельный участок.
Уровни вибрации (дБ):
- котельный участок - до
94.
Профессиональное
заболевание –
вибрационная болезнь.
ПДУ общей технологической
вибрации 63 Гц;
- уровень виброскорости - 92
дБ;
- виброскорость - 0,02 м/с;
- виброускорение - 0,8 м/с
2
(ГОСТ 12.1.012-78).
10. Взрывоопасные
концентрации горючих
газов, паров горючих
жидкостей.
Системы охлаждения
генераторов, котельный
участок.
Горючие газы:
природный газ, водород,
ацетилен, оксид углерода
.
Угольная пыль.
Горючие жидкости:
трансформаторное
масло.
Взрыв и пожар.
Нижний концентрационный
предел воспламенения (НКПВ
), %:
- оксид углерода - 3,0;
- водород - 4,09;
- ацетилен - 2,5;
природный газ – 5,1
(ГОСТ 12.1004-76).
Температура вспышки (Т
всп
),
0
С:
Масло трансформаторное -140
(ПУЭ).
