Принятые параметры наружной температуры для помещений АБК
смежных с производственными помещениями Т
н.в.2
= 9°С.
Принятые параметры внутренней температуры помещений
представлены в таблице 1. [3]
Таблица 1 - Принятые параметры внутренней температуры помещений
Помещение
Температура
внутренняя
Т
в.в.
,°С
Примечания
Помещения первого этажа
22
Кроме помещений 119, 128,
138, 139, 141
Помещений второго этажа
22
Кроме помещений 250, 253
Помещения 119, 128, 141
-31
Помещения 138, 139, 250, 253
14
Конструкции стен представлены в таблице 2.
Таблица 2 - Конструкции стен
Материал
Толщина
материала, м
Сопротивление теплопередаче R,
(м2×°С)/Вт
Кирпич силикатный
0,38
0,5
Минеральная вата
0,1
0,233
Сэндвич панели с
минеральным
заполнением
0,2
5,036
Навесные стены
0,01
0,5
Конструкции перекрытий представлены в таблице 3.
Таблица 3 - Конструкции перекрытий
Материал
Толщина
материала, м
Сопротивление теплопередаче
R, (м2×°С)/Вт
Бетон
0,06
0,04
Плита пола
0,15
0,1
Утеплитель Пеноплекс
0,04
1,33
Гидроизоляция
0,005
0,033
38
Конструкция межэтажного перекрытия между помещением 119 и
помещениями 251 и 252 представлены в таблице 4.
Таблица 4 - Межэтажного перекрытия между помещением 119 и
помещениями 251 и 252
Материал
Толщина
материала, м
Сопротивление
теплопередаче R, (м2×°С)/Вт
Линолеум
0,02
0,03
Стяжка (ЦПР)
0,03
0,052
Звукоизоляция Изофлор
0,03
0,088
Бетон
0,15
0,1
Минеральная вата
0,15
0,35
Конструкция потолочного перекрытия представлена в таблице 5.
Таблица 5 - Конструкция потолочного перекрытия
Материал
Толщина
материала, м
Сопротивление теплопередаче
R,(м2×°С)/Вт
Кровельный ковер (Техноэтласт)
0,004
0,024
Кровельный ковер (Унифлекс)
0,004
0,024
Теплоизоляция
(пенополиизоцианурата)
0,12
4,8
Теплоизоляция (ТехноРУФ Н)
0,05
1,32
Пароизоляция (Паробарьер)
0,002
0,01
Бетон
0,1
0,07
Расчет среднемесячных тепловых нагрузок приведен в таблице 6.
Таблица 6 – Среднемесячные тепловые нагрузки
Месяц
t
нв
T
час
Склад 1
Склад 2
АБК
Всего
Q ср.
отопл,
МВт
Q ср.
вент,
МВт
Q ср.
отопл,
МВт
Q ср.
вент,
МВт
Q ср.
отопл,
МВт
Q ср.
вент,
МВт
Q ГВС,
МВт
1
-11,8
744
0,18
0,46
0,55
0,66
0,07
0,08
0,06
2,05
2
-11,2
672
0,18
0,45
0,54
0,65
0,07
0,08
0,06
2,01
3
-5
744
0,14
0,36
0,43
0,52
0,06
0,06
0,06
1,62
4
4,2
720
0,09
0,23
0,27
0,33
0,04
0,04
0,06
1,04
5
12
744
0,00
0,00
0,00
0,00
0,00
0,00
0,06
0,06
6
16,4
720
0,00
0,00
0,00
0,00
0,00
0,00
0,06
0,06
7
18,4
720
0,00
0,00
0,00
0,00
0,00
0,00
0,06
0,06
8
16,9
744
0,00
0,00
0,00
0,00
0,00
0,00
0,06
0,06
9
11
720
0,05
0,13
0,16
0,19
0,02
0,02
0,06
0,62
39
10
3,6
744
0,09
0,23
0,28
0,34
0,04
0,04
0,06
1,08
11
-2,8
720
0,13
0,33
0,39
0,47
0,05
0,06
0,06
1,48
12
-8,9
744
0,16
0,41
0,50
0,60
0,07
0,07
0,06
1,87
Разгрузка и приемка товаров производится в соответствии с условиями
заключенных договоров на поставку. Технология выполнения указанных
работ зависит от характера груза (штучный, сыпучий), типа транспортного
средства (трейлер, контейнеровоз), а также от вида используемых средств
механизации внутри склада. В процессе приемки происходит сверка
фактических параметров прибывшего груза с данными
товаросопроводительных документов, оформление прибывшего груза через
информационную систему и формирование складской грузовой единицы.
[15]
Принятый по количеству и качеству груз перемещается в зону
хранения.
Процесс хранения включает обеспечение соответствующих для этого
условий и контроль за наличием запасов на складе. Для упорядоченного
хранения груза и экономичного его размещения используют систему
адресного хранения по принципу твердого (фиксированного) или свободного
(груз размещается на любом свободном месте) выбора места складирования.
Процесс комплектации сводится к подготовке необходимого товара в
соответствии с заказами потребителей. Данный процесс включает в себя -
подготовку товара, объединение отдельных заказов в партию для выдачи на
погрузку, оформление накладных, погрузку продуктов в транспортные
средства. [15]
Внутри-складская транспортировка предполагает перемещение товаров
между различными зонами склада: с разгрузочной площадки в зону приемки,
оттуда – в зоны хранения или комплектации. Транспортировка товаров
внутри склада осуществляется по сквозным прямоточным маршрутам. Это
позволяет избежать повторного возвращения в любую из складских зон и
40
неэффективного выполнения операций. Число перевалок (с одного вида
оборудования на другой) будет минимальным. [15]
С целью снижения трудоемкости работ по комплектации товаров перед
выдачей их на погрузку и облегчения контроля за комплектным
обеспечением погрузоразгрузочных работ необходимыми продуктами
планируется применять групповой метод размещения хранимых товаров, при
котором товары, входящие в комплект, хранятся в непосредственной
близости друг от друга. [15]
Ячейки стеллажей и другие места хранения нумеруются и снабжаются
табличками с названием и индексом товара. Подготовка товаров на погрузку
производится по особому плану или непосредственно после их поступления.
Основное функциональное назначение производственного корпуса с
административно-бытовым пристроем – прием, сортировка и выбраковка
товаров. [15]
Все товары, которые поступают на склад для хранения, упакованы
поставщиком или изготовителем.
Основными требованиями, предъявляемых к организации производства
является достижение непрерывности процессов, пропорциональности всех
звеньев работы склада и ритмичности выпуска продукции.
Важнейшими методами организации производства - поточный,
партионный и единичный.
Наиболее прогрессивный из них - поточный, при котором за каждым
участком склада и производства закрепляется ограниченная номенклатура
работ, рабочие места и участки располагаются по ходу продвижения грузов
на складе и изготовлению продукции. При наработанных схемах поточности
может быть обеспечена синхронность работы смежных участков склада и
производства. Поточный метод организации производства эффективно
применяется в условиях массового хранения и изготовления однотипной
продукции. [15]
41
Для отдыха операторов склада и водителей-поставщиков
продовольственной продукции проектом предусматриваются отдельные
помещения, расположенные на 1-м этаже. [15]
Для организации питания работников склада и офисных работников
планируется организовать столовую с раздаточной. Готовая горячая пища
поступает в алюминиевых термосах, емкостью 36 л. Разгрузка производится
в специально отведенном помещении на 1-м этаже. Далее одним из
подъемников поочередно осуществляется подъем термосов. После
использования термосы моют и отправляют поставщику. Второй подъемник
будет использован для спуска из столовой возможных отходов пищи. Отходы
пищи будут забираться специализированной организацией. [15]
Для мойки тары на складе организована моечная оборотной тары, где
планируется осуществлять мойку пластиковых ящиков, с последующей
сушкой на стеллажах.
Для стирки и ремонта спецодежды работников склада предусмотрено
прачечное отделение, состоящие из следующих помещений: кладовая
грязного белья, постирочное отделение, сушильно-гладильное отделение с
местом для возможного ремонта одежды, кладовая чистого белья и выдача.
Для безопасной организации рабочего места гладильщицы на место
расположения гладильной машины предусмотрено воздушное душирование.
Можно отметить, что помещения производственного корпуса с
административно-бытовым пристроем должны иметь различную
температуру, от 22
о
С в офисной части здания, до -31
о
С в холодильной
камере.
Для поддержания различных температур необходимо провести
тепловой расчет системы отопления.
2.2 Тепловой расчет системы отопления
Обогрев помещений гарантирует тепловую благоустроенность для
людей и исполнение технологических требований в соответствии от
42
предназначения помещения и постановленного оборудования. В суровых
климатических условиях пребывание людей невозможно, с этой целью
желательно добиться компенсации теплопотерь благодаря нагреву
санитарной нормы приточного воздуха через наружные ограждения. [12]
Энергетический аудит промышленных предприятий и гражданских
зданий направлен на сокращение потерь энергоресурсов, вызванных износом
или моральным устареванием основных ограждающих конструкций.
Осуществление энергетического исследования того или иного объекта
способствует: [12]
выявлению и ликвидации ненужных энергетических расходов;
уменьшению расходов на электрическую энергию, теплоснабжение,
водоснабжение и газоснабжение;
увеличению степени комфорта в строениях и постройках;
увеличению энергетической продуктивности производственных
агрегатов;
улучшению работы и снижению расходов промышленных
организаций и компаний.
Подавляющая масса тех, кто прибегает к услугам энергетического
аудита осуществляют проверку для того, чтобы уменьшить расходы и
соблюсти требования законодательства в области сбережении энергии. [12]
Согласно соответствующим нормам российского права энергетическую
проверку целесообразно осуществлять для следующих категорий объектов:
промышленные предприятия и юридические лица;
разнообразные типы построек и конструкций;
агрегаты, расходующие тот или иной вид энергии;
объекты электрической энергетики;
излучатели теплоэнергии, тепловые системы и структуры снабжения
тепловой энергией;
43
сети канализации и снабжения холодной водой;
объекты сети инфраструктуры коммунальных служб.
Прежде чем начинать энергетическое обследование, требуется собрать
предельно возможное число сведений о сооружении, подвергнуть
тщательному анализу контракты, расценки за коммунальные услуги, расход
энергетических ресурсов за 24 – 36 месяцев, предшествующих проверке. [12]
В число основных целей осуществления энергетического исследования
можно включить такие, как:
максимально полный анализ реального состояния расходов энергии в
промышленной либо иной организации;
вычисление энергоэффективности предприятия;
всесторонний анализ расходов различных видов энергии с задачей
обнаружить реализуемые решения, способствующие увеличению степени
энергетической эффективности;
установление способов, которые дадут возможность предельно
увеличить вероятность сохранения расходуемых энергетических ресурсов;
проработка списка процедур по уменьшению расходования энергии
и увеличению энергоэффективности;
уменьшение расходов на потребление энергетических ресурсов.
При разработке систем теплоснабжения тепловые нагрузки
рассчитываются: [3]
для планируемых к строительству промышленных предприятий —
по средним нормам развития профильного, или основного, производства или
по аналогичным проектам;
для планируемых к застройке жилых районов — по средним
показателям тепловых нагрузок зданий, а также, по удельным
характеристикам проектируемых зданий и сооружений, в соответствии с
генеральным планом застройки населенного пункта.
44
Теплопотери через ограждающие конструкции вычисляются по
формуле:
????
???? (2)
где А площадь ограждающей конструкции;
Т
н.в
- температура наружного воздуха;
Т
в.в
- температура внутреннего воздуха;
К - коэффициент определяется по формуле:
(3)
где R – нормативные значения сопротивления теплопередачи.
Тепловые потери через полы вычисляются по формуле:
????
???? (4)
где
коэффициент зоны n определяется по формуле:
(5)
где
- нормативные значения сопротивления теплопередачи неутепленного
пола зоны n;
Т
н.в
- температура наружного воздуха зоны n;
Т
в.в
- температура внутреннего воздуха зоны n;
– площадь зоны n.
Разделение пола на зоны происходит следующим образом, поверхность
пола делится на полосы шириной 2 м, параллельные стыку наружной стены и
поверхности земли. Следующие две полосы будут иметь номера II и III, а
остальная часть пола составит зону IV, рисунок 15. [26]
Результаты вычислений приведены в таблице 7.
45
Талица 7 – Результаты расчета потерь через ограждающие конструкции
Тип ограждающей
конструкции
Материал
Площадь
А, м2
Теплопотери Q,
Вт·ч
Северная стена
Стена
Кирпич силикатный + минеральная
вата
226,1
16356
Восточная стена
Стена
Кирпич силикатный + минеральная
вата
436,4
7743,7
Стена
Кирпич силикатный
443
11518
Двери
Пластиковые витражные
13,7
600
Южная стена
Стена
Кирпич силикатный + минеральная
вата
126,2
4012
Западная стена
Стена
Кирпич силикатный + минеральная
вата
59,9
4342,4
Стена
Кирпич силикатный
164,4
2630,5
Стена
Сэндвич панели
405,9
4377,3
Стена
Навесные стены
44,2
4681,4
Окна
Стеклопакет
207,07
18291,2
Двери
Пластиковые витражные
25,3
522,3
Кровля
Потолочное
перекрытие
Кровельный ковер + гидроизоляция
+ пароизоляция + теплоизоляция +
бетон
2364,9
20077,64

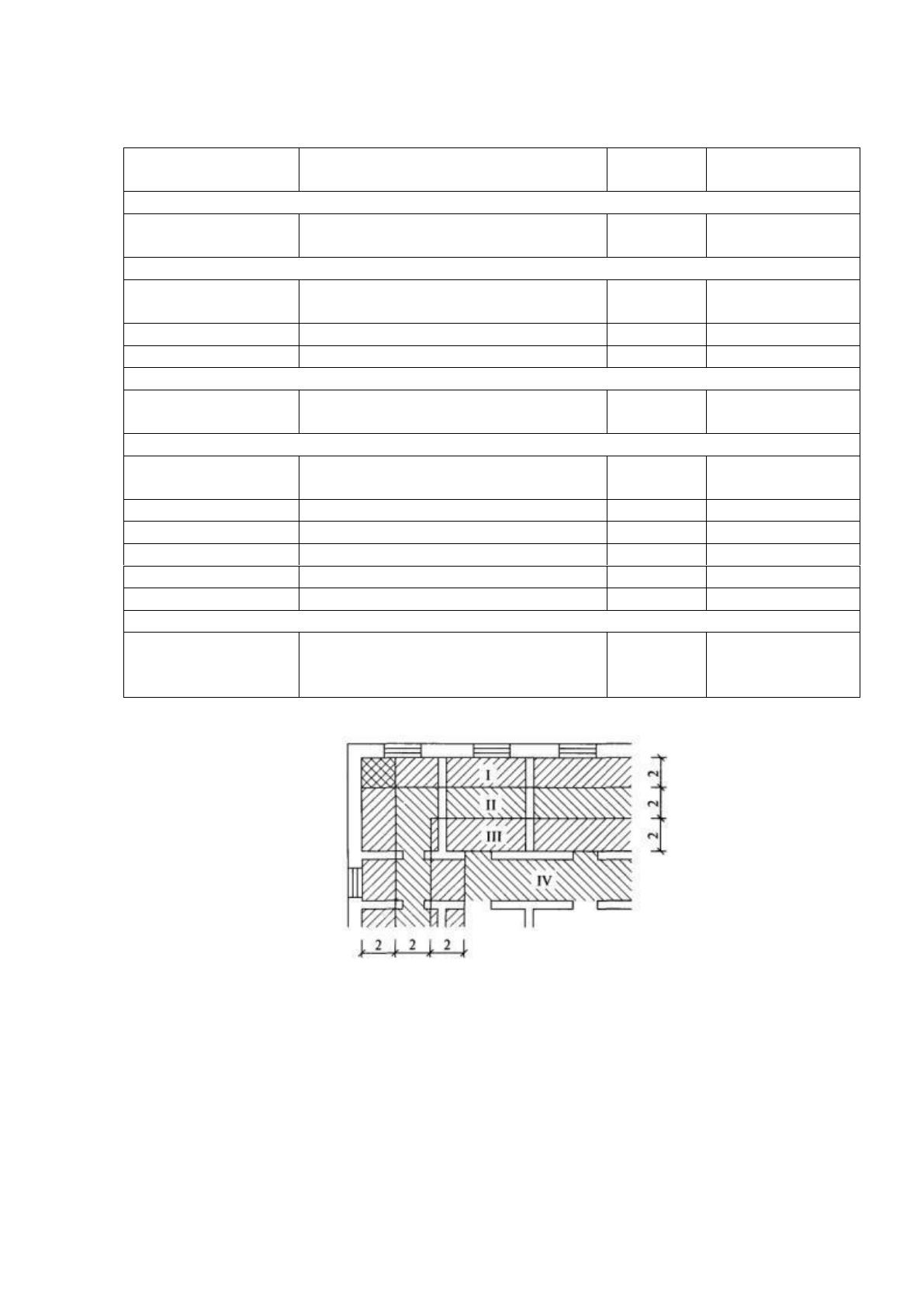

Рисунок 15 – Разбивка поверхности пола
По рисунку 15 проведем расчет тепловых потерь перекрытий,
результаты сведем в таблицу 8.
46
Таблица 8 – Теплопотери перекрытий по зонам
Номер
зоны
Нормативные значения сопротивления теплопередачи
неутепленного пола Rn, (м2·°С)/Вт
Теплопотери
Q, Вт·ч
1
2,1
4285,73
2
4,3
2480,11
3
8,6
1320,44
4
14,2
2027,4
Результаты теплопотерь через межэтажное перекрытие между
помещением 119 и помещениями 251, 252 приведены в таблице 9.
Таблица 9 - Теплопотери через межэтажное перекрытие между помещением
119 и помещениями 251, 252
Тип ограждающей
конструкции
Материал
Площадь
А, м
2
Теплопотери
Q, Вт·ч
Межэтажное
перекрытие
Линолеум + cтяжка (ЦПР) +
звукоизоляция + изофлор + бетон +
минеральная вата
44,3
3616,1
Тепловые потери на нагрев инфильтрационного воздуха вычисляются
по формуле:
????
????
(6)
где с – теплоемкость воздуха c = 1,006 кДж/(кг°С);
А – площадь поверхности;
– коэффициент учета влияния встречного теплового потока в
конструкциях
= 0,7.
– определяется по формуле:
????
????
(7)
????
????
????
????
(8)
где H – высота здания;
h – расстояние от земли до центра рассматриваемого воздухопроницаемого
элемента в здании;
