Запрет повторного прохода (антипассбэк);
Формирование сообщений о событиях и их временное хранение при обрыве
связи.
Для задачи адреса в системе контроля доступа Parsec и устанавливается
признак используется перемычка на печатной плате контроллера и проверяется
является ли этот контроллер последним в линии.
Контроллер реализован в типовом корпусе из пластика с платой индикации
в виде функционально законченного устройства, возможна установка
аккумулятора, позволяющей поддерживать временное функционирование
устройства при отключении электричества.
Дизайн корпуса выполнен таким образом, что допускает возможность
установить контроллер скрытно или открыто.
К контроллеру подсоединяются нужные устройства - датчики, считыватели
и т.д. В качестве датчиков к контроллерам можно подключать герконы,
комбинированные или инфракрасные датчики, или иные датчики, обладающие
«сухой контакт». Охранные шлейфы системы могут быть сконфигурированы для
определения двух или четырех состояний линии.
Технические характеристики приведены в таблице 11.
Таблица 11
Технические характеристики
Характеристика
Значение
Состав корпуса
Пластик ABS
Габариты корпуса
290 мм x 230 мм x 85 мм
Вес
1,65 кг / 1,4 кг
Диапазон рабочих температур
от 0°С до +55°С
Диапазон температур хранения
от -20°С до +60°С
Разрешенная влажность
0 - 90% при температуре 40 градусов
Питание сети
220 В (±10%), 50 Гц
Потребляемая мощность
не более 60 Вт
Ток потребления от 12 В (без замка)
не более 200 мА
Вторичное питание
9-12 В, постоянный ток
Емкость резервной АКБ
до 7 А-ч
Подключение к компьютеру
Ethernet
Режим работы
Круглосуточный
Количество подключаемых
считывателей
2 адресных
Временных профилей (расписаний)
16
39
Праздничных дней
16
Контакты реле управления замком
Возможно подключение как
нормально замкнутых, так и
нормально разомкнутых контактов
(NC/NO), 24 В, 3 А постоянного или
переменного тока.
Вход тампера корпуса
Нормально замкнутые контакты
Вход аварийного открывания двери
Вход аппаратной блокировки
Контакты дополнительного реле
Кнопка дистанционного открывания
Кнопка запроса на выход
Нормально разомкнутые контакты
Вход дверного контакта Вход
охранного датчика
Нормально замкнутый контакт,
определение 2-х или 4х состояний
линии
Емкость БД
2000 пользователей
Внутренний буфер транзакций
1000 событий
Антипассбэк
Да
Интерфейсы подключения
считывателей
Напрямую - трехпроводной протокол
Parsec.
Через интерфейс NI-TW - Touch
Memory, Wiegand 26.

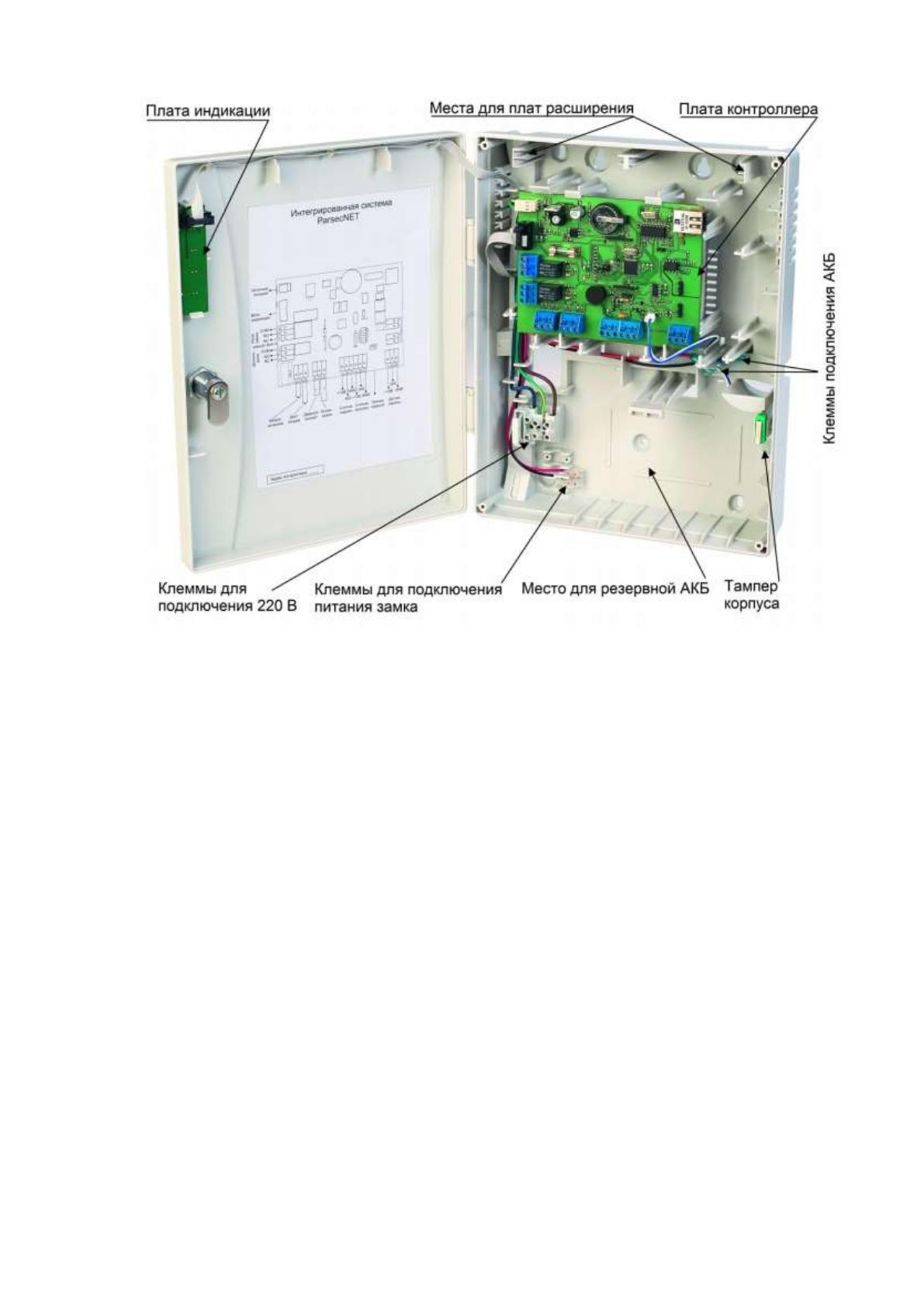

Контроллер в открытом корпусе представлен на рис. 9.
40
Рис.9. Открытый корпус контроллера NC-2000-IP

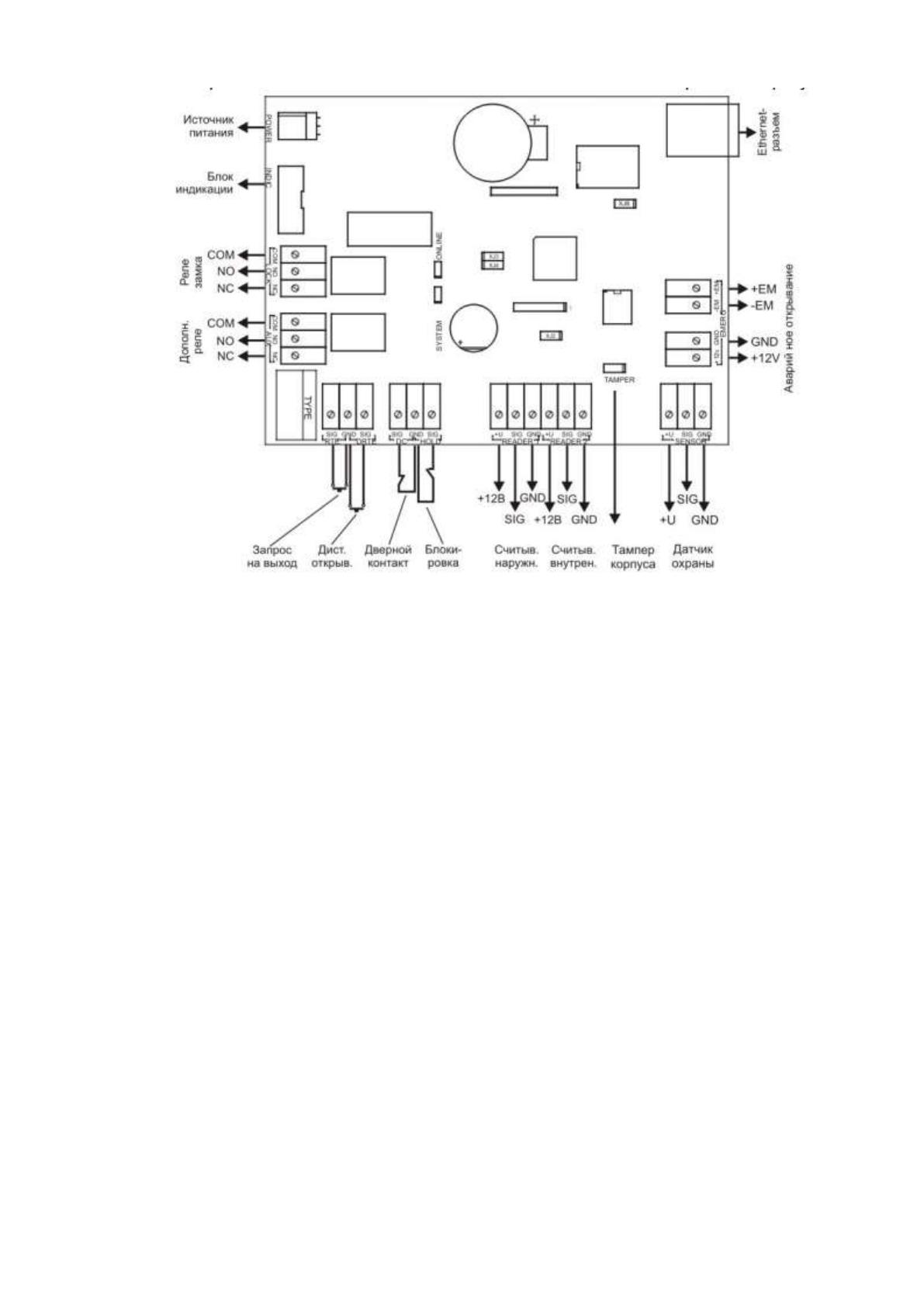

Схема расположения основных компонентов печатной платы изображена
на рис.10.
41
Рис.10. Схема платы контроллера NC-2000-DIP
Тампер предназначен для сигнализации о вскрытии корпуса.
База данных, события (транзакции) и все настройки контроллера хранятся
в энергонезависимой памяти. Длительность хранения данных в
энергонезависимой памяти - не менее 10 лет
Контроллер подключается к стандартной сети переменного тока с частотой
50 Гц и напряжением 220 В.
В комплекте находится БП с возможностью подзарядки резервного
аккумулятора. БП преобразует переменный ток в постоянный с напряжением 12
В, который используется для питания печатной платы и панели индикации, а
также для зарядки аккумулятора. Так же есть дополнительный выход 12 В,
который можно использовать для питания дополнительных устройств, например,
электрозамка двери или видеокамеры. От БП контроллера разрешается питание
отпираемых напряжением замков с током потребления до 1,2 А и запираемых
напряжением замков с током потребления до 0,8 А.
Блок питания расположен под платой контроллера (Рис. 11)
42
Рис.11. Блок питания
В качестве резервного источника питания устанавливать рекомендуется
устанавливать аккумуляторы Ventura GP 7-12-S и другие проверенные временем.
В контроллере имеются автономные часы необходимые для формирования
транзакций при отсутствии связи с контролерами. В работе часов используется
батарейка CR2032. Данной батарейки хватит на 5 лет при условии, что контроллер
будет использоваться от сети и на 3 года при хранении.
Часы автоматически синхронизируется раз в час,и при запуске ParsecNET 3
Hardware.
На плате находятся перемычки. Для обозначения состояния контроллера
применяются некоторые из них:
TAMPER - подключение датчика вскрытия корпуса;
XJ2 - служебная перемычка (должна быть установлена всегда);
XJ3 - сброс сетевых настроек контроллера к заводским значениям (по
умолчанию не установлена);
XJ4 - при установленной до подачи питания перемычке контроллер
включается в режиме программирования сетевых параметров.
Рядом с батареей наплате расположены светодиоды сетевого интерфейса,
отображающие следующие состояния:
ONLINE — мигает при наличии связи с хостом;
SYSTEM — системная активность, мигает при работающем контроллере.
При установке устройства и его эксплуатации требуется руководствоваться
«Правилами техники безопасности при эксплуатации электроустановок
потребителей» и «Правилами технической эксплуатации электроустановок
потребителей».
43
Для работы с контроллерами допускаются лица, которые изучили
настоящее руководство, так же получившие знания технике безопасности, и
имеющие не ниже 3 группы аттестацию по ТБ (техники безопасности) при
использовании электроустановок. Для монтажа и подключению контроллера не
требуется специальных средств защиты.
В устройство подключаются напряжение от сети опасное для жизни, в связи
с этим требуется:
Ремонтные работы проводить при отключенном питании сети и
компьютера;
Контроллер подключать к проводу имеющий заземление
Запрещено использовать при очистке поверхностей вещества, обладающие
высокой твердостью (абразивные)
Так же запрещено устанавливать контроллер где влажность больше 90% и
токопроводящих поверхностях.
При управлении турникетом, схема контроллера будет отличаться от схемы
с подключением замка. Главной причиной этого то, что при подключении
турникета требуется два сигнала – активация на вход и выход. Соответственно,
контроллер при этом будет в двухстороннем режиме, то есть будет подключенно
2 считывателя. Релейный выход (LOCK) будет срабатывать на вход, а
дополнительное реле (AUX) срабатывать на выход.

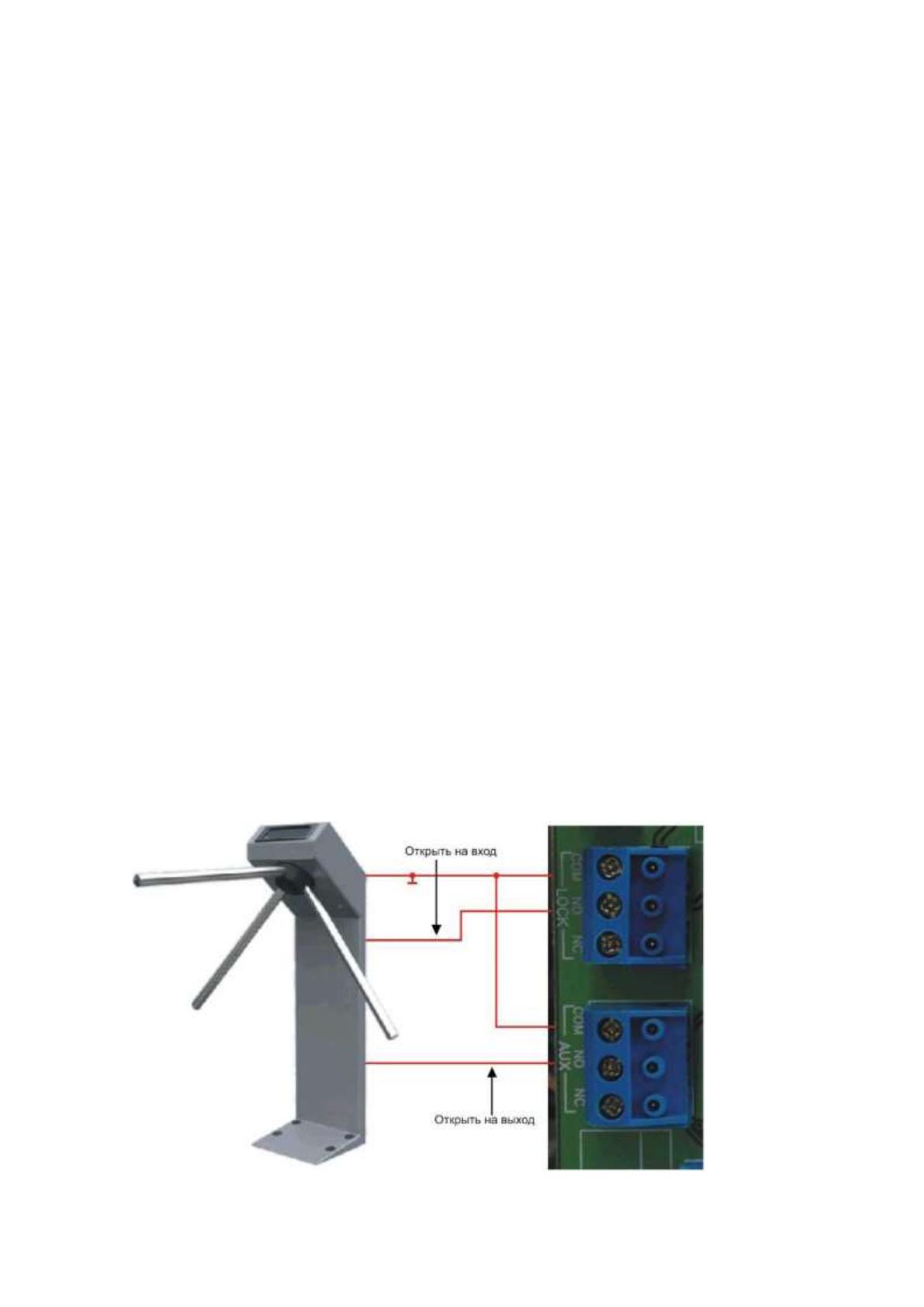

Управление турникетом контроллера изображено на рис.12.
44
Рис.12 Управление турникетом контроллером
В режиме турникет (устанавливается в ПО ParsecNET) дополнительное
реле контроллера прекращает срабатывать на какие бы то ни было другие
команды и события (к нему подключена одна из линий турникета). Время работы
данного реле в этом случае назначается временем замка. Если установлено
значение «0», тогда время работы будет составлять 0,5 секунды.
При наличии собственной электроники в турникете, значение времени
будет равно 0. Что-бы в данном случае не срабатывала тревога из-за оборота
турникета (который сработает, соответственно позже, чем кончится время замка,
в данном случае равно полсекунды), контроллер автоматично считывает пять
секунд в момент чтения карты, и лишь после этого начинается срабатывать
источник тревоги на поворот датчика.
Дабы сквозь турникет не смогли войти по одной карте два и больше людей,
следует ко всем входам SIG и GND дверного контакта (DC) подсоединить датчик
срабатывания турникета к плате контроллера. А в ПО ParsecNET 3 установить
флажок «Сброс замка по геркону» и «Дверной контакт (DC)» на вкладке
«Компоненты» карточки оборудования. В таком случае после поворота турникета
время замка будет сбрасываться.
3 «Единая система безопасности и повышения эффективности PERCo-S-20»
(далее - система) рассчитанная для применения на промышленных заводах, в
офисных зданиях, банковских структурах, медицинской сфере и обучающих
заведениях, а также на предприятиях иных сфер занятости.
Система одновременно может выполнять функции:
Обеспечение безопасности предприятия:
o контроль прохода на территорию компании путем прохода пункта
снабженный контроллерами (подсистема СКУД),
o охранно-пожарная сигнализация на системе ППКОП (подсистема
ОПС),
o видеонаблюдение с возможностью записи видеопатока,
45
o АРМ работников охраны с возможностью осуществления процесса
проверки, видеоконтроля, создании сторожевого поста и др.
Повышение эффективности работы предприятия:
o учет рабочего времени (УРВ) сотрудников и проверка рабочей
дисциплины,
o повышение производительности труда сотрудников службы
безопасности, службы по подбору персонала, пункт контроля
посетителей и др. при помощи создании АРМ
Большие возможности и безотказность работы системы обусловлены
несколькими техническими решениями (структурный состав системы показан на
рис. 13).
Универсальная система создана для компьютерных интернет сетей на
принципе пакетной передачи данных. Это ощутимо облегчает и увеличивает
возможность подбора элементов для создания сети обмена данными между
устройствами системы. Так же есть возможность пользоваться уже созданной на
организации локальной сети.
Любые контроллеры и компьютеры системы функционируют в общей
информационной сфере с общей базой данных (БД), установленной на сервере
системы. Для этого присутствия непрерывной связи контроллеров с базой данных
не нужно. В энергонезависимую память каждого контроллера доступа передаются
все необходимые права доступа карт. В них же записываются вносимые
контроллером действия. При возобновлении связи информация переносятся на
сервер в базу данных.
ОПС системы создаются на базе ППКОП с применением неадресных
пожарных и охранных извещателей. Это помогает уменьшить траты на
оборудование [4].
При надобности можно повысить число точек прохода (контроллеров) и
ППКОП с их слиянием действующую систему.
Так же контроллеры в системе можно обновить встроенное програмное
обеспечение (прошивки) по сети интернет.
Программное обеспечение системы создано по модульному принципу. Это
предоставляет при потребности расширить потенциал системы за счет
46
подключения вспомогательных модулей ПО и создании дополнительных АРМ.
Для этого не требуется организовывать новую БД.
Сетевое ПО системы допускает гибко налаживать права доступа
диспетчеров АРМ. Полномочия просмотра или редактирования даются раздельно
на области ПО, оборудование, помещения, подразделения. При этом АРМ не
привязана к конкретному компьютеру, а только с учетной записью оператора.
Сетевое ПО системы дает возможность организовывать схемы автоматического
срабатывания системы на отмеченные события наблюдения подсистем СКУД,
ОПС, видеонаблюдения. Это минимизирует риски действия человеческого
фактора при происхождении непредвиденной ситуации.
Сетевое ПО системы имеет возможность автоматического обновления ПО
«Консоли управления». При выходе новой версии, после включения «Консоли
управления», ПО-автоматически скачает обновленную версию ПО и установит
без необходимости задействования оператора или системного администратора.
Так же сетевое ПО системы дает возможность включить автоматическую
отправку сообщений SMS.
47

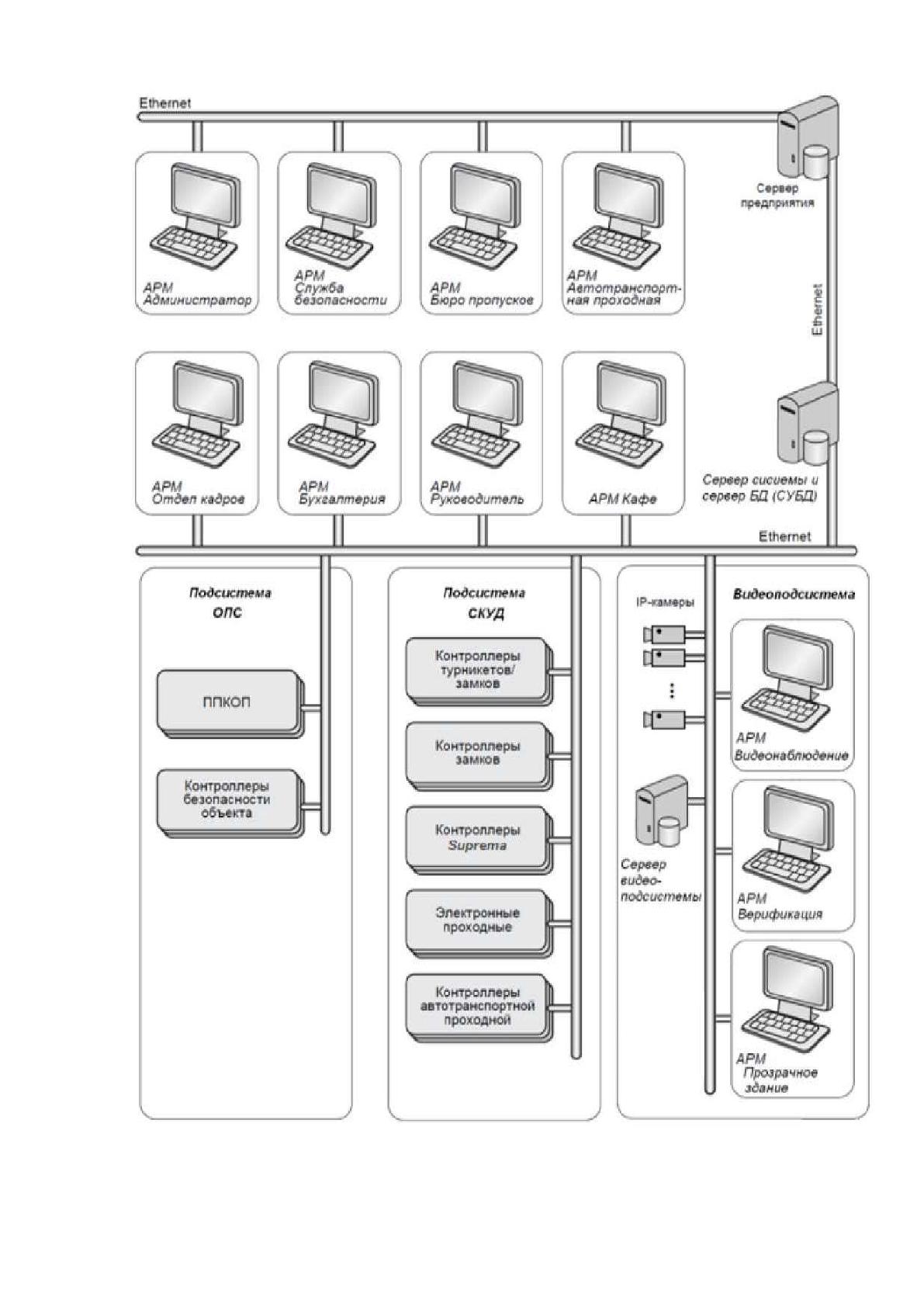

Рис.13. Структурный состав системы
